#11. Самодиагностика 2jz-gte. Коды ошибок и неисправностей.
Дароффф🖖
В общем то запись чисто для себя, но может кому и пригодится.
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
Сделав самодиагностику, у меня вылетело 4 ошибки: 14,21,31,78.
На 78 можно забить, т.к. чай раньше был дизельный. А вот остальные будем лечить.
Самодиагностика
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» eng-1.jpgпри замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании. Смотрите на картинке
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)
Коды неисправностей дизельных двигателей (Toyota)
12 — Датчик положения коленчатого вала
13 — Датчик частоты вращения
14 — Клапан регулировки угла опережения впрыска
15 — Сервопривод дроссельной заслонки
17 — Сигнал блока управления
18 — Электромагнитный перепускной клапан
19 — Датчик положения педали акселератора
22 — Датчик температуры охлаждающей жидкости
24 — Датчик температуры воздуха на впуске
32 — Корректирующие резисторы
33 — Привод дроссельной заслонки
35 — Датчик даления наддува
39 — Датчик температуры топлива
42 — Датчик скорости автомобиля
47 — Датчик положения дроссельной заслонки
89 — ЭБУ (IC)
96 — Датчик положения клапана EGR
Коды неисправностей АКПП (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
Коды неисправностей ABS (Toyota)
Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».
Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
Удалить ошибки можно, скинуть клемы и замкнуть их между сабой на несколько минут, но абс так не скинешь, нужно оставить перемычку и нажать на педаль тормаза 8 раз за 3 секунды.
Самодиагностика Toyota… И коды ошибок…
Весь интернет излазил и драйв весь, по поиску ошибок то там кусок то там кусок
Вообщем решил собрать все в кучу. Что бы потом не искать…Возможно еще кому то пригодиться)))
Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».
Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.
Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».
Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TС»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
Как сделать самодиагностику самому: прогреваем авто до рабочей температуры, глушим, скрепкой или куском проволоки замыкаем контакты в колодке диагностики, включаем зажигание.
Смотрим на мигание ламп. Каждая лампа отвечает за определённую систему автомобиля. Если мигает быстро и постоянно — ошибок нет.
Считаем моргание «CHECK ENGINE». сначала первая цифра, потом вторая. ошибки показываются по очереди, как все закончиться мигание начнёт показывать ошибки с первой по кругу.
То есть моргнул чек раз 5 не большая пауза потом еще раз 7, И большая пауза.То есть ошибка получилась 57…
Так же считаем следующею если они есть)))
Существует также методика проверки датчиков скорости:
Если системы «ABS» и «TRC» исправны, следует произвести следующее.
1. Включите зажигание. Лампа «ABS» должна загореться и примерно через 3 секунды погаснуть. Если нет, то следует проверить предохранители, целостность лампы, провода и разъемы.
2. Выключите зажигание. На диагностическом разъеме «DLC 1» с помощью вспомогательного провода соедините контакты «Е1» и «ТS». Поставьте машину на ручной тормоз. Запустите двигатель. Лампа «ABS» должна моргать 4 раза в секунду.
3. Начните движение на автомобиле и разгоните его до скорости более 80 км/час. Если лампа «ABS» по прежнему моргает с частотой 4 раза в секунду, то все с датчиками нормально. Если нет, то продолжите проверку.
4. Остановите машину. Удалите перемычку между «ТS» и «Е1». Установите перемычку между контактами «Е1» и «ТС». Прочтите коды. Если будет более двух кодов, то они будут выдаваться последовательно с интервалом 2,5 секунды (код тип 09).
5. Очистите память.
Коды неисправностей АКПП (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
Кондиционер, отопление и вентиляция.
Процесс:
1. Заглушите двигатель.
2. Одновременно нажмите и держите на климат-контроле кнопки «AUTO» и «Внутренняя циркуляция воздуха».
3. Включите зажигание. После проверки индикаторов автоматически начнется диагностика датчиков.
4. Результат диагностики датчиков отображается в окне отображения установленной температуры. При наличии 2 и более кодов индикация начинается с наименьшего.
5. Для проведения диагностики приводов нажмите кнопку «Внутренняя циркуляция воздуха».
Проверка приводов должна осуществляться на прогретом моторе.
Для замедления проверки нажмите кнопку обогрева переднего стекла. С интервалами в 1 сек. будут срабатывать приводы заслонок, вентилятор и реле. Для перехода в режим диагностики датчиков, нажмите «AUTO».
6. Для завершения диагностики нажать кнопку «OFF».
Вроде бы и все=))
Подпишись)) Не тяжело Же))
МарКоводам ПисС…
FAQ Самодиагностика автомобиля Toyota — скрепкой
На протяжении жизни на драйве, все чаще замечаю, что ребята содрайвчане, не умеют делать простейшую самодиагностику авто (все японские авто само диагностируются без проблем). Хочу сохранить в памяти нуждающихся данную запись, что бы люди не мучились «шо с моей машиной, горит лампочка».
Так как диагностика Lexus GS300 ( Toyota Aristo) незначительно отличается от стандартной диагностики Toyota наличием контактов, в первую очередь тема будет затронута именно для них (*но с пометкой для прочих авто).
Коды самодиагностики считываются по числу вспышек индикаторов CHECK ENGINE, SRS, POWER, DOOR и т.п. при замкнутых выводах «E1»-«TC» (*для некоторых моделей «ТЕ1» и «Е1») разъема DIAGNOSTIC (DLC1) под капотом и снятием перемычки с выводов «WA» и «WB», и включенном зажигании.

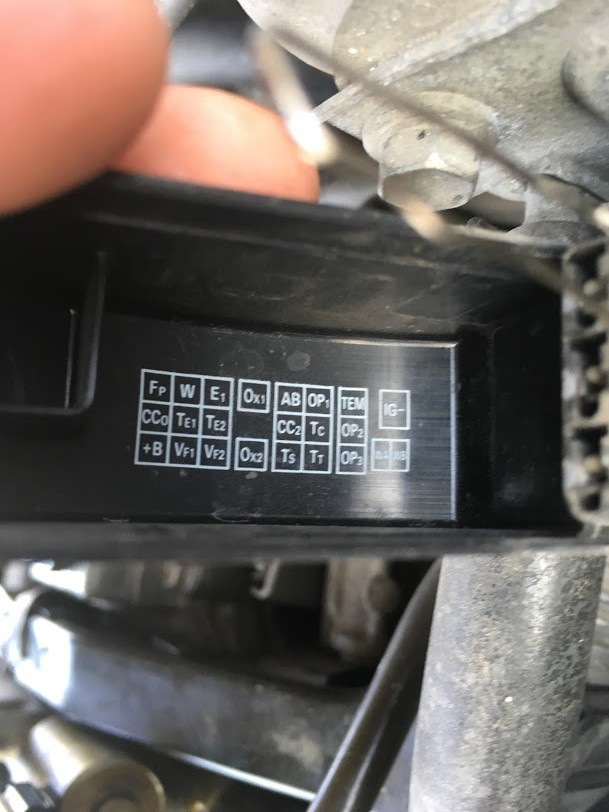

Для того чтобы от диагностировать двигатель или автоматическую коробку передач, надо сделать следующее. Откройте капот автомобиля, и, найдя пластиковую коробочку с надписью «DIAGNOSTIC», откройте ее крышечку. С обратной стороны этой крышечки вы увидите маркировку выводов.
Далее надо взять любой кусок провода или скрепку и воткнуть его в разъемы так, чтобы замкнуть выводы «Е1» и «TC» (*для некоторых моделей «ТЕ1» и «Е1»), снимите перемычку с выводов «WA» и «WB». После этого садитесь за руль и, включив зажигание (не запуская двигатель) и следите за лампочками на щитке приборов. После включения зажигания лампочки CHECK ENGINE, SRS, POWER, DOOR и т.п. начнут моргать. Если лампочки непрерывно и часто моргают ( вспышка — 0,25 (0,5) сек., пауза — 0,25 (0,5) сек.), бесконечно, то это означает, что в памяти компьютера никаких неисправностей не зафиксировано и, следовательно, вы можете вынимать перемычку, запускать двигатель и ехать по делам.
Немного подробнее о подсчете ошибок. «Считывание» кода неисправности производится путем простого подсчета количества миганий сигнальных ламп на панели приборов (каждая лампа как вы понимаете отвечает за свой узел).
Быстрое равномерное мигание как мы уже поняли, ошибок нет.
«Длинные» мигания лампочки – десятки (12, 24, 39 и тп).
«Короткие» вспышки – единицы. (12, 24, 39 и тп)
Надеюсь это достаточно понятно для вас.
Теперь насчитав цифр, можно их расшифровать списками ниже
Коды неисправностей бензиновых двигателей (Toyota)
11 — Нет питания на блок EFI
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала при оборотах более 1000 об/мин (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП (нет связи блока управления коробки-автомата с блоком управления двигателем)
17 — Неправильный сигнал от датчика положения распредвала номер 1
18 — Система VVT-i — фазы (P1346) / Неправильный сигнал от датчика положения распредвала номер 2
19 — Датчик положения педали акселератора (P1120, P1121)
21 — Кислородный датчик (Банк 1 Датчик 1) (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
23 — Датчик температуры воздуха на впуске
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
26 — Слишком богатая смесь (P0172)
27 — Кислородный датчик (Банк 1 Датчик 2)
28 — Кислородный датчик (Банк 2 Датчик 1)
29 — Кислородный датчик (Банк 2 Датчик 2)
31 — Датчик абсолютного давления (P0105, P0106)
32 — Неправильный сигнал от датчика расхода воздуха
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
38 — Датчик температуры рабочей жидкости автоматической коробки передач
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200).
Коды неисправностей АКПП (Toyota)
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р075
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
Коды неисправностей SRS (Toyota)
11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)
Коды неисправностей ABS (Toyota)
11 Обрыв цепи реле электромагнитного клапана
12 Короткое замыкание в цепи реле э/м клапана
13 Обрыв в цепи реле электронасоса
14 Короткое замыкание в цепи реле электронасоса
15 Короткое замыкание в цепи или обрыв цепи TRAC solenoid reley
21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 Неисправность датчика частоты вращения переднего правого колеса
32 Неисправность датчика частоты вращения переднего левого колеса
33 Неисправность датчика частоты вращения заднего правого колеса
34 Неисправность датчика частоты вращения заднего левого колеса
35 Обрыв в датчике скорости переднего левого/заднего правого колес
36 Обрыв в датчике скорости переднего правого/заднего левого колес
37 Неисправны ступицы заднего моста
41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 Неисправность в цепи датчика замедления
44 Обрыв или короткое замыкание в цепи датчика замедления
49 Обрыв в цепи выключателя стоп-сигналов
51 Короткое замыкание или обрыв цепи питания электронасоса
52 Блокирован двигатель насоса гидравлического регулирующего блока
71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 Неисправность датчика замедления
Сброс кодов (ABS VSC)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 и снимите перемычку с выводов «WA» и «WB» (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Обычно по готовности сигнализируется писком
— Индикатор должен выводить код нормы (мигать быстро и равномерно).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.
Кстати, интересный момент, есть оригинальная «скрепка» для этого: Toyota 09843-18040
Теги для поиска: диагностика своими руками, самодиагностика, диагностический разъем, компьютерная диагностика toyota, диагностика японских авто, диагностика lexus, бесплатная диагностика авто, стереть ошибки, удалить ошибки, ошибка check engine, горит abs, мигает vsc, сбросить ошибки toyota lexus, диагностика тойота, диагностика лексус, чтение ошибок lexus gs 300, диагностические коды toyota aristo, коды неисправностей tayota lexus gs300, диагностика скрепкой, диагностика jdm, чтение ошибок перемычкой, диагностика toyota, бесплатно, диагностика акпп lexus toyota, диагностика двигателя, диагностика коробки, диагностика lexus, диагностика airbag, диагностика srs, диагностика vsc, диагностика efi, диагностика ecu, мигает power, горит ручник lexus gs300 toyota aristo jzs160 jzs161
Печали пост часть 2, toyota скрепка diagnostic
Всем привет!
Накопилось много материала который нужно расписать пока помню =)
Напомню дорогим читателям ход истории:
1-Меняем ГРМ, через пару дней поездка в Новгородскую область и машина глохнет на ходу! Диагностировать тогда я еще не умел =(
2-Меняем сальник муфты vvt-i, получаем более адекватный звук работы ДВС и сухую мордашку жузета.
Открываем диагностический разъем, на его крышке есть схема расположения контактов нам нужны Te1 и E1 их требуется закоротить при выключенном зажигании.
Выглядеть это будет примерно так:
Далее мы садимся в машину, вставляем ключ и включаем зажигание если чек мигает с равными интервалами то у вас все хорошо! Если ошибки есть то чек мигает 1 раз пауза и еще 3 раза это 13 и так далее.
Таблица кодов ошибок:
Коды неисправностей бензиновых двигателей (Toyota)
11 — Нет питания на блок EFI
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала при оборотах более 1000 об/мин (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП (нет связи блока управления коробки-автомата с блоком управления двигателем)
17 — Неправильный сигнал от датчика положения распредвала номер 1
18 — Система VVT-i — фазы (P1346) / Неправильный сигнал от датчика положения распредвала номер 2
19 — Датчик положения педали акселератора (P1120, P1121)
21 — Кислородный датчик (Банк 1 Датчик 1) (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
23 — Датчик температуры воздуха на впуске
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
26 — Слишком богатая смесь (P0172)
27 — Кислородный датчик (Банк 1 Датчик 2)
28 — Кислородный датчик (Банк 2 Датчик 1)
29 — Кислородный датчик (Банк 2 Датчик 2)
31 — Датчик абсолютного давления (P0105, P0106)
32 — Неправильный сигнал от датчика расхода воздуха
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
38 — Датчик температуры рабочей жидкости автоматической коробки передач
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200).
При первой проверке у меня были ошибки:
13-датчик колена
14-система зажигания катушка 1 и 4
21-лямбда
59-ошибка vvti
Я если честно немножко офигел!

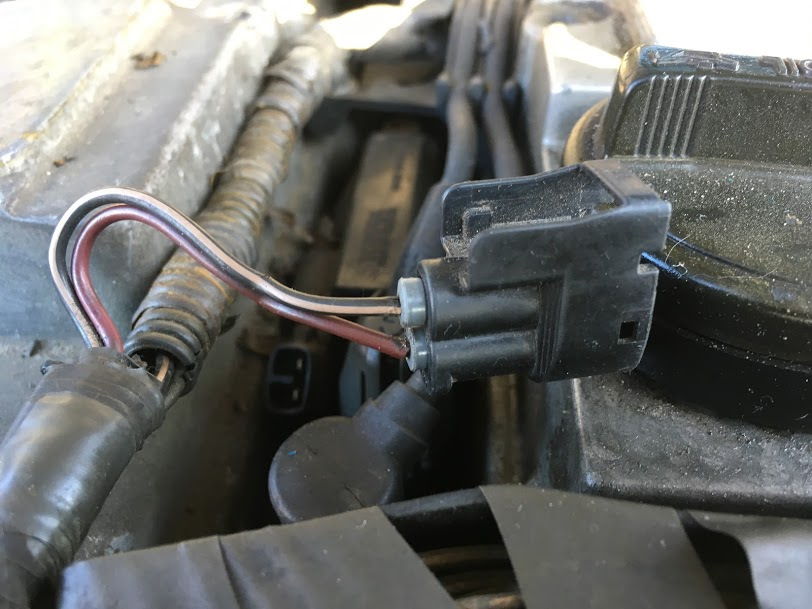

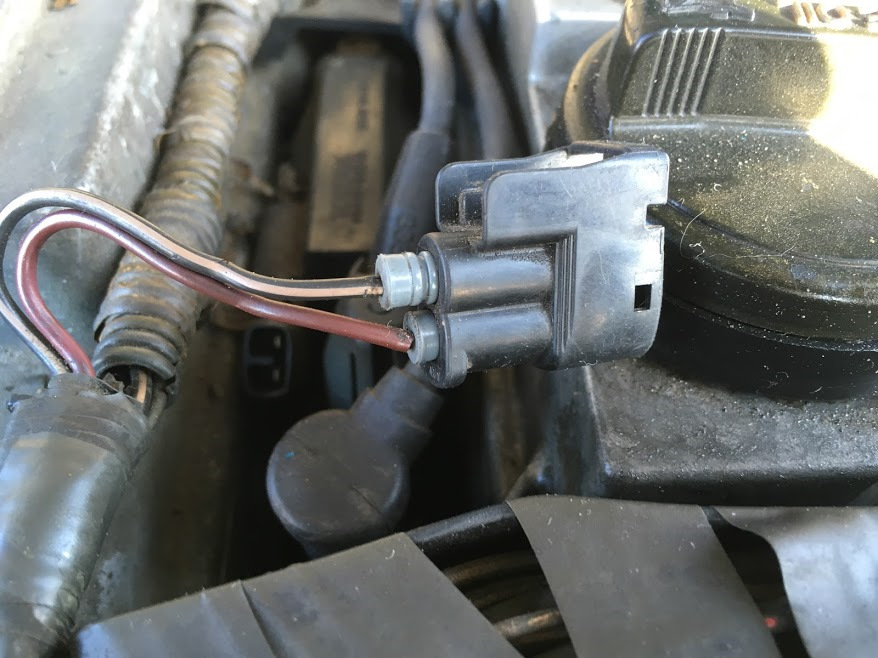

Решил пойти от простого, снял пластиковую крышку ГРМ, и посмотрел на разъем катушки, а там 2 управляющих провода в трещинах и лопаются при касании к ним, сам же разъем просто в руках рассыпался …
Не чего умнее на первое время кроме как изоленты я не придумал, изолировал провода с трещинами, и собрал все на место, скинул ошибки и ошибка 14 пропала! Но это временное решение по хорошему нужно менять часть провода, кто сталкивался подскажите!
Отмечу для того что бы стереть ошибки вам нужно из блока предохранителей под капотом вытащить предохранитель EFI минут на 5 и для уверенности скинуть клему АКБ.
После этого провожу повторную диагностику и вижу
Ошибки по vvti остались!

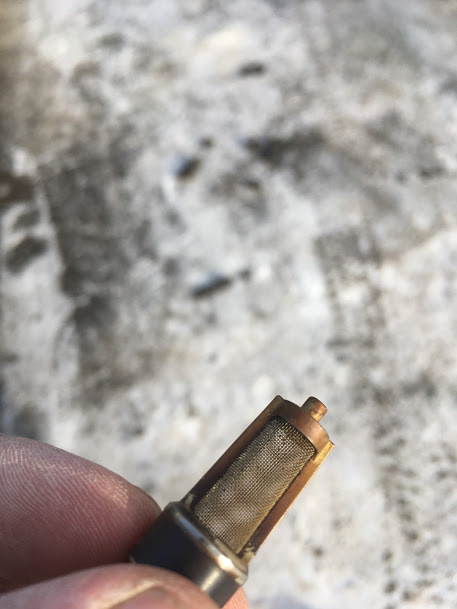

Немного погуглив я решил что как один из вариантов этой ошибки нужно почистить фильтр vvti

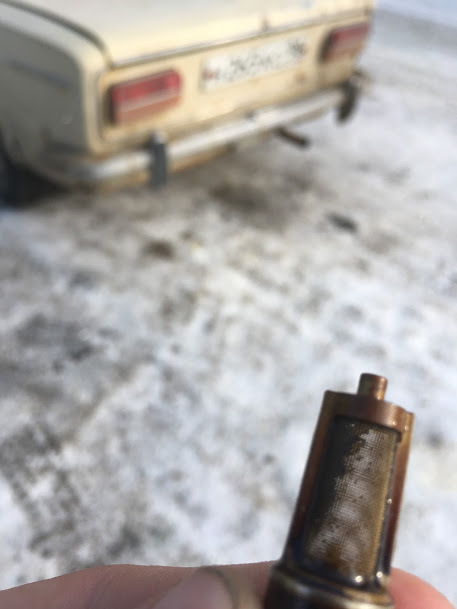

И не зря процентов 30 его поверхности были забиты
Все отмыл и продул стало намного лучше
Решил еще поездить протестировать но все время получал ошибки так как куда копать не ясно могли накосячить при замене ГРМ а мог при обслуживании муфты vvti.
Вообщем ситуация просто капец, Так как ошибка 59 указывает на отклонение по фазам а не о самой не исправности клапана поэтому я начал думать что накосячили мы где то очень серьезно!
Пока шел мыслительный процесс приехала долгожданная рулевая рейка + рулевой вал от Артура (краун разбор)
Рейка доехала до СПБ всего за 2 недели, я даже удивился когда позвонили, доставка стоила 1000р отправили на следующий день, визуальное состояние рейки, наконечников и пыльников как будто с завода! Не терпится уже установить но пока нет возможности =(
Вообщем спойлер небольшой вопрос уже решен по vvti, так как слишком много текста, решение будет в следующей записи, спасибо всем за внимание возможно кому то будет полезно!
