Ошибки BMW E32 (Vol. 9)

Rücklicht
Подробный перевод : задний фонарь, габаритные огни ( Parklicht ).

Указания : проверить задние габаритные лампы, платы фонарей на наличие обрыва или отсутствие контакта

Подробный перевод : Тормозные колодки

Указания : проверить колодки на изношеность, проверить фишку торм.колодок на целостность.

Подробный перевод : стоп-лампа

Подробный перевод : Электрика стоп-сигнала

Указания : неисправный блок контроля ламп, предохранитель №1,
лягушка верхняя (замена 61 31 8 360 417, аналог PE11005), лампочка подгоревшая (горит, но пропускает с другим сопротивлением), лампы другой мощности, контакты окислились

Подробный перевод: Инструкция по эксплуатации

Подробный перевод: управления ESD

Указания: Если AWD — пробуксовывает муфта, если нет — крякнулся ССМ модуль, предохранители №1, 4, 10 12

Что за хрень, я не понял, говорят номер чипа (кодера).

Значение : число импульсов датчика скорости в 1 км
www.drive2.ru/l/2533683/

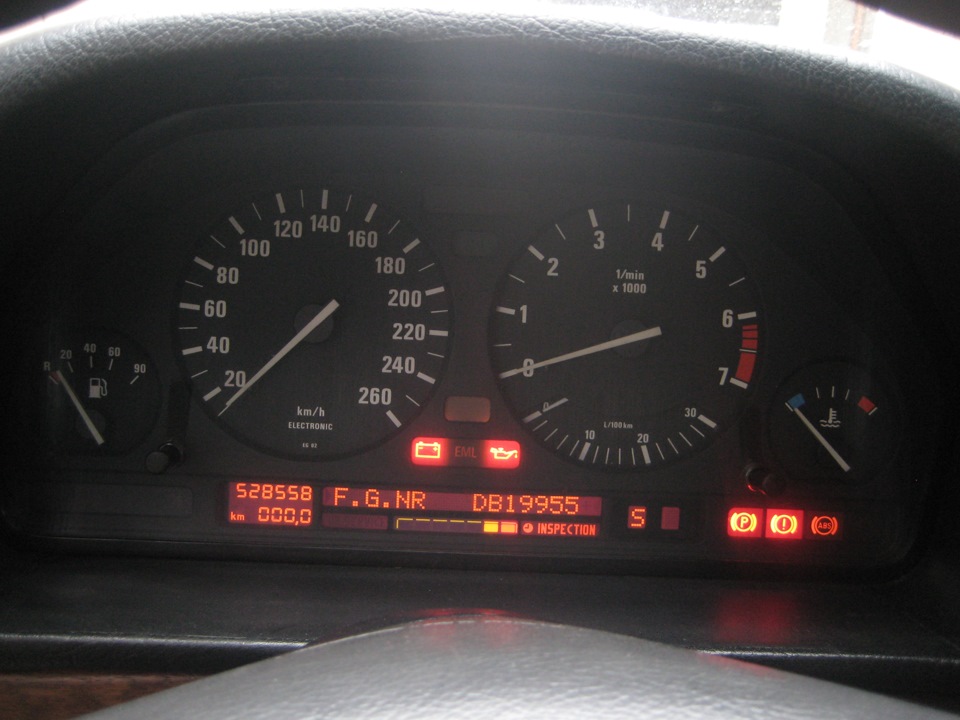

Значение : Последние 7 цифр ВИНа

Значение : Версия приборной панели

Значение : не понятный индекс.

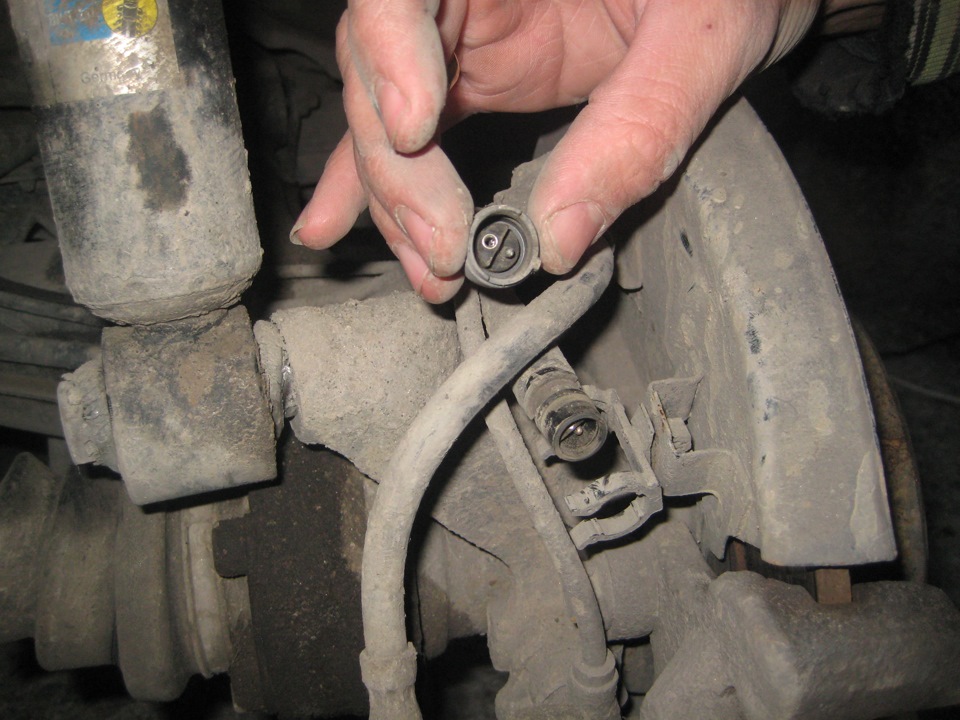

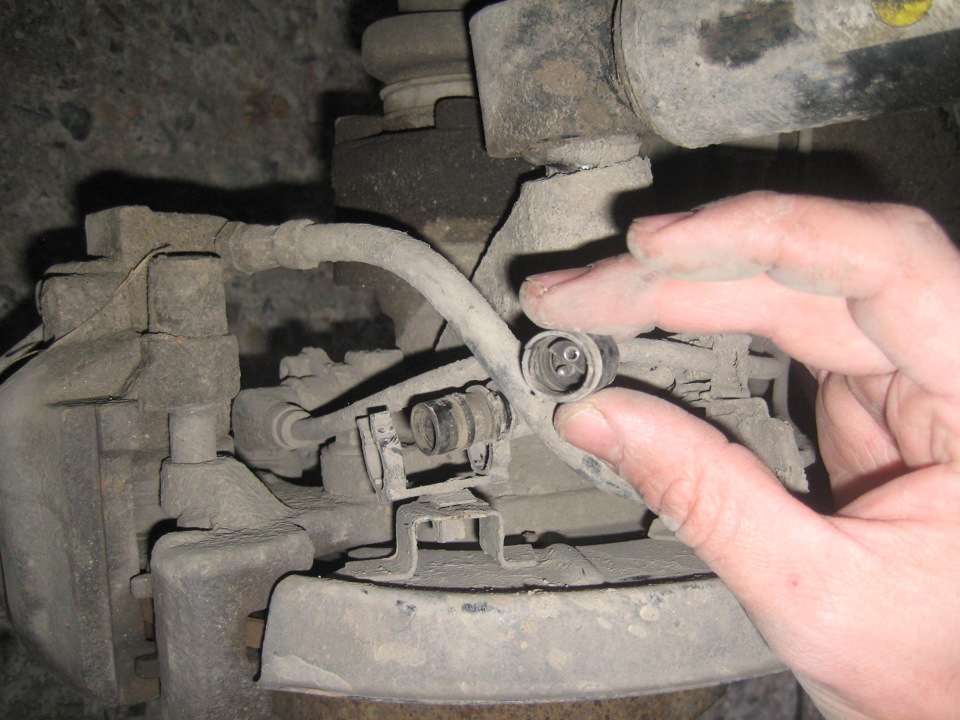

Что за фишка на заднем колесе?
Хотел посмотреть состояние колодок ручника, а то все троса выкручены на МАХ и он не держит вообще.
Снял колесо, скобу не смог (потом на подъёмнике с Илюхой imifeos ), и увидел эту обрезаную резиновую фишку.
Предполагаю что это на датчик износа колодок, правильно?

Это так, для себя, можно и не читать.

Siehe Betriebsanleitung — Смотрите инструкцию
Parkbremse losen — Отпустить стояночный тормоз
Bremstlussigkeit prufen — Проверить уровень тормозной жидкости
Kullwassertemperatur — Высокая температура охлаждающей жидкости
ASC — Включен автоконтролер стабилизации движения
Bremslichtelektrik — Дефект выключателя светового сигнала тормоза
Niveauregelung — Низкий уровень подкачки задних амортизаторов
Stop! Oildruk Motor Стоп! — Давление масла в двигателе
Kofferraum offen — Открыт багажник
Tur-off — Открыта дверь
Prufen von: — Проверить:
Bremslicht — сигналы торможения
Abblendlicht — ближний свет
Standlicht — стояночный свет
Rucklicht — свет задних фонарей
_Nebellicht vorne — противотуманный свет спереди
Nebellicht hinten — противотуманный свет сзади
Kennzeichenlicht — освещение номерного знака
Anhangerlicht — фонари прицепа
Fernlicht — дальний свет

Плохие сообщения

Bremsflussigkeit [BREAK FLUID LOW] — уровень тормозной жидкости приближается к минимуму.
Oeldruck Motor [ENGINE OIL PRESS] — недостаточное давление масла в двигателе. Появляется, если после пуска масленка не гаснет в течение примерно 5 секунд (случаи пробития поддона опускаю). Мануал требует немедленной остановки двигателя, однако если попробовать его сразу завести — помогает. Стоит задуматься о следующем масляном фильтре «подешевле».
Kuhlwassertemp [COOLANT TEMP] — перегрев. Печку на полную, двигатель заглушить.
Handbremse losen [PARKING BREAK] — с ручника сними, дурень!
Kein Bremslicht [NO BREAK LIGHT] — отсутствует стоп-сигнал. Редко лампы горят по две.
Bremsli. Elektrik [BREAK LT CIRCUIT] — покрылся предохранитель или цепи стоп-сигнала.Speed Limit [SPEED LIMIT] — превышена вами же заданная скорость.

Не очень плохие сообщения

Getriebeprogramm [ХЗ] — кончина АКПП (подробнее не могу, у меня РКПП)
Bremsbelage [BREAK LININGS] — стерлись колодки и сработал датчик. И то и другое менять.
Waschwasserstand [WASHER FLUID LOW] — недостаточный уровень жидкости в бачке омывателя (заканчиваются вошерные флюиды). Долить.
1 Bremslicht [BREAK LIGHT] — покрылся один стоп-сигнал. Меняем лампочку.
Abblendlicht [DIP BEAM (LOW BEAM)] — покрылся ближний свет. См. предыдущий пункт.
Rucklicht [TAIL LIGHT (PARK LIGHT)] — один из задних габаритов не горит. См. предыдущий пункт.
Kennzeichenlicht [LIC PLATE LT] — одна или обе лампы подсветки номера не горят. См. предыдущий пункт.
Anhangerlicht [ХЗ] — что-то не работает в световой сигнализации прицепа.

Не очень хорошие сообщения

Oelstandmotor [ENGINE OIL LOW] — уровень масла в двигателе приближается к минимуму. Долить.
Kuhlwasserstand [COOLANT LEVEL] — уровень ОЖ приближается к минимуму. Долить.
Oeldruck Sensor [OIL PRESS SENSOR] — неисправность датчика давления масла.
Sensor Oelstand [OIL LEVEL SENSOR] — — неисправность датчика уровня масла.
Check Control [CHECK CONTROL]- аналог из лексикона Microsoft: General Protection Fault. Немедленно покинуть автомобиль путем катапультирования. Для запуска системы катапультирования открыть люк и как следует пукнуть на предварительно нагретый прикуриватель.
Licht an? [LIGHT ON?] — открыта водительская дверь при включенных габаритах.

Ежели на доске горит +, то БК жалуется более, чем на одну проблему. Прочитать можно по очереди, нажимая Check Control.
Замечание: у меня иногда, со слов БК, накрываются все стоп-сигналы, габариты и подсветка номера. Лечится выключением зажигания и повторным запуском двигателя.

Ruckfabrlicht — свет заднего хода
Getriebe — электрику АКПП
Sensor-Oilstand — датчик уровня моторного масла
Oilstand Getriebe _ — уровень масла в АКПП
Check-Control — Неисправность в контроллере ошибок
Oildruck Sensor — Датчик давления масла
Getribenotprogramm — Отказ управления коробки передач
Bremsbelag pruffen — Проверить тормозные колодки
Waschwasser fullen — Залить воду в бачок омывателя
Oilstand Motor pruffen — Проверить уровень масла в двигателе
Funkschlussel Batterie — Батарейки ключа дистанционного управления
Kullwasserstand pruffen — Проверить уровень охлаждающей жидкости
Bremsdruck — Низкое давление в тормозной системе

Источник

Перевод сообщений бортового компьютера BMW E32 / E34

Сообщения БК о серьёзных проблемах

Сообщение по-немецки*Сообщение по-английски*Перевод на русский*Комментарии/методы устранения проблемы

Stop! Oeldruck Motor * ENGINE OIL PRESS LOW* Недостаточное давление масла в двигателе.* Сообщение появляется, если лампочка давления масла не гаснет в течение 5 секунд после запуска двигателя. Настоятоельно рекомендуется не эксплуатировать автомобиль с такой проблемой и немедленно обратиться в сервис. Если сообщение появилось после замены масляного фильтра – вполне возмножно он оказался некачественным и в нем не держит обратный клапан. В таком случае заменить фильтр.

Getriebeprogramm*TRANS FAIL-SAFE PROG*Неисправность автоматической коробки передач*Коробка переводится в аварийный режим — “запирается” на третьей передаче. Движение возможно. Рекомендуется не эксплуатировать автомобиль с этой проблемой и немедленно обратиться в сервис. Иногда спасает только переборка коробки, иногда замена масла или электроники АКПП.

Kuhlwassertemperatur*COOLANT TEMPERATURE*Повышенная температура охлаждающей жидкоси – ПЕРЕГРЕВ.*Ни в коем случае нельзя продолжать движение, так как из-за перегрева могут появиться трещины в головке блока цилиндров. Для охлаждения заглушить двигатель и включить печку на максимальный обогрев. Движение можно продолжить только после того как температура придёт в норму. Возможные причины: неисправна вискомуфта вентилятора (заменить); образовалась пробка в системе охлаждения (пробку выгнать)

Bremsdruck*BRAKE ASSIST INACT*Низкое давление в тормозной системе.*Рекомендуется не эксплуатировать автомобиль с такой проблемой, так как эффективность тормозов может быть значительно ухудшена. Возможные причины: утечка томозной жидкости (заменить торм. трубки, долить жидкости, прокачать тормоза); воздух в тормозной системе (прокачать тормоза).

Check Control*CHECK CONTROL*Неизвестная неисправность в электрике.*Обратиться на сервис.

Oeldruck Sensor*OIL PRESS SENSOR*Неисправен датчик давления масла в двигателе.*Проверить проводку до датчика или заменить датчик, если он неисправен. Езда без датчика давления чревата серьёзными проблемами, если вовремя не будет обнаружено низкое давление масла.*

Sensor Oelstand*OIL LEVEL SENSOR*Неисправен датчик уровня масла в двигателе.*Проверить проводку до датчика или заменить датчик, если он неисправен.

Bremsbelage*BRAKE LININGS*Тормозные колодки выработали свой ресурс.*Заменить тормозные колодки и датчик износа.

Niveauregelung*AUTOMATIC LEVEL*Неисправность задних амортизаторов с подкачкой.*Возможные причины – вышли из строя задние аммортизаторы (заменить), обрыв проводки управления (найти и устранить обрыв).Только для автомобилей, оборудованных системой автоматического поддержания клиренса задней оси.

Сообщения БК о недостаточном уровне эксплутационных жидкостей

Bremsflussigheit*BRAKE FLUID LOW*Уровень тормозной жидкости близок к минимуму.* Немедленно долить тормозной жидкости в бачёк.

Oelstand motor*CHECK ENGINE OIL LEV*Уровень масла в двигателе близок к минимальной отметке.* Долить масла в двигатель.

Kuhlwasserstand*COOLANT LEVEL LOW*Уровень охлаждающей жидкости близок к минимуму.*Долить охлаждающей жидкости.

Waschwasserstand*WASHER FLUID LOW*Заканчивается жидкость в бачке омывателя лобового стекла.*Долить жидкости в бачёк омывателя.

Сообщения БК о неисправностях электрики

Bremsli. Elektrik* BRAKE LIGHT CIRCUIT* Неисправность в цепи включения стоп-сигнала. Не включаются стоп-сигналы, что чревато столкновением.* Возможные причины: перегорел предохранитель (заменить); неисправен включатель стопов под педалью тормоза (заменить); обрыв в проводке (маловероятно, найти и устранить).
1 Bremslicht*1 BRAKE LIGHT FAIL* Не горит один из стоп-сигналов* Заменить перегоревшие лампочки.
Kein Bremslicht* BRAKE LIGHTS FAILURE* Не горят оба стоп-сигнала.* Заменить перегоревшие лампочки.
Abblendlicht* LOW BEAM FAILURE* Не горит одна или обе фары ближнего света.* Заменить перегоревшие лампочки.
Fernlicht* HIGH BEAM FAILURE* Не горит одна или обе фары дальнего света.* Заменить перегоревшие лампочки.
Standlicht* SIDE LIGHT FAILURE* Не горит одна или несколько ламп в поворотниках* Заменить перегоревшие лампочки.
Rucklicht* TAIL LIGHT FAILURE* Не горит один или оба задних габарита.* Заменить перегоревшие лампочки.
Nebellicht vorn* F/FOG LIGHT FAILURE* Не горит одна или обе передние противотуманные фары.* Заменить перегоревшие лампочки.
Nebellicht hint.* R/FOG LIGHT FAILURE* Не горит одна или обе задние противотуманные фары.* Заменить перегоревшие лампочки.
Kennzeichenlicht* NUM PLATE LIGHT FAIL* Не горит одна или обе лампочки подсветки заднего номерного знака*. Заменить перегоревшие лампочки.
Anhangerlicht* TRAILER LIGHT FAILURE* Не горит одна из ламп на прицепе.* Заменить перегоревшие лампочки.

Информационные сообщения БК

Handbremse losen* HANDBRAKE ON* Начато движение с затянутым ручником.* Снять автомобиль с ручного тормоза.
Kofferraum offen* TRUNK OPEN* Начато движение с открытым багажником*. Закрыть багажник.
Tur Offen* DOOR OPEN* Начато движение с открытой дверью* Закрыть дверь
Speed Limit* SPEED LIMIT* Превышение скорости* Превышение скорости, заданной в бортовом компьютере
Licht an?* LIGHTS ON?* Горит свет?* Открыта водительская дверь при включенном освещении.* Предупреждение высвечивается для того чтобы не забыть выключить освещение при выходе из машины.
Bitte angurten* FASTEN SEATBELTS* Пристегните ремни безопасности.* Для машин оборудованных соответствующим датчиком.
Betriebsanleitung* OWNER’S HANDBOOK* Прочтите инструкцию к автомобилю.

Источник

Бортовой компьютер BMW E34 и E32

На автомобилях бмв пятой и седьмой серии в кузовах E34 и E32 соответственно имеется бортовая система диагностики и контроля за автомобилем – по-простому бортовой компьютер. Эта система позволяет контролировать определенные узлы автомобиля и работу двигателя, тормозной системы и осветительных приборов.

Информация в первую очередь выводится на приборную панель, в так называемый модуль «Check Control» внизу приборной панели. Туда выводятся все проблемы, выявленные в работе автомобиля в виде так называемых ошибок. Насколько я понимаю, такой функционал доступен только в High версиях приборных панелей. Low (упрощенные версии) ставились вместе с Low проводкой (поправьте меня если не прав) на модели 518i, 520i, 524td, 525td и 525tds и в них вообще до редизайна приборной панели (в сентябре 1990 года) ставился механический одометр, который позже был заменен цифровым.

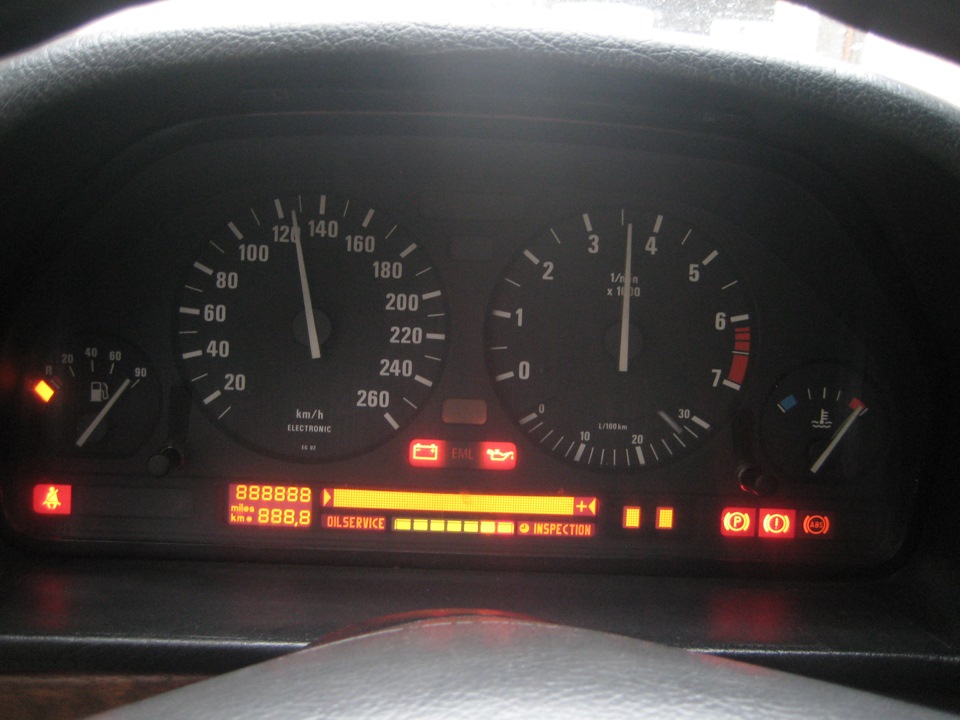

Приборная панель E34 во время теста.

Так же на центральной консоли присутствует модуль бортового компьютера, который обладает рядом скрытых функций выдающих очень интересную информацию об автомобиле. Существуют разные версии бортового компьютера Этот модуль есть не на всех видах приборных панелей и его наличие зависит от комплектации автомобиля и его версии проводки (High или Low).

Бортовой компьютер OBC IV в сочетании с полным климат контролем и магнитолой на консоли E34

Теперь рассмотрим подробнее какие же сообщения об ошибках могут выводиться в модуле Check Control на приборной панели.

Расшифровка сообщений бортового компьютера e34 и E32

Ошибки сообщающие о серьезных неисправностях

Ошибки сообщающие о низком уровне технических жидкостей

Ошибки сообщающие о неисправностях в электрике

Ошибки сообщающие о неисправностях в электрике

Теперь собственно вернемся к самому бортовому компьютеру.

Различные версии бортового компьютера на BMW E32 и E34

Вообще на E32 шло 2 различных типа бортового компьютера: OBC III и OBC IV. OBCIII использовался до сентября 1987 года, так что думаю на E34 шел только OBCIV. Компьютер OBC III изготавливался компанией VDO, OBCIV – компанией Siemens. Насчет E34 точно знаю что был OBC IV, насчет OBC III не уверен, но судя по датам он не должен был использоваться.

Бортовой компьютер на E32 версии OBC III

Бортовой компьютер на E32 версии OBC IV

Основные различия между ними, не считая внешнего вида:

На кузове E32 все OBC взаимозаменяемы. На E34 выпускался бортовой компьютер без модуля Check Control на приборной панели. Бортовые компьютеры такого формата имеют свой собственный штекер для программирования на задней части устройства.

Ужасающая ошибка PPPP на дисплее бортового компьютера обозначает всего лишь что он не смог получить соответствующие значения. Если вы отключали аккумуляторную батарею – данные перезагрузятся после запуска автомобиля.

Описание кнопок на бортовом компьютере OBCIV

Если в приборной панели есть дисплей CheckControl (его нет на 520i и 525td/tds), то вся информация с бортового компьютера может быть на нем отображена независимо от дисплея на самом блоке бк. Выводятся все сообщения путем нажатия с торца на переключатель поворотников.

Последовательность отображения информации с бортового компьютера можно запрограммировать.

Для этого необходимо:

Скрытые функции бортового компьютера

Бортовой компьютер на e34 и e32 обладает скрытым функционалом. Чтобы получить доступ к скрытым функциям нужно одновременно нажать клавиши «10» и «1000». После их нажатия на дисплее отобразится надпись «Test». Теперь для выбора одной из скрытых функций нужно набрать ее номер используя клавиши «10» и «1» и подтвердить выбор клавишей «s/r».

На бортовом компьютере OBCIII все «скрытые функции» легко доступны. На OBC IV их необходимо разблокировать. Чтобы разблокировать OBCIVнужно перейти к функции 19 и ввести секретный код. Секретный код не то, чтобы секрет. Это просто сумма текущего дня и месяца. Так что к примеру если сегодня 19 сентября, то код равен 19 +9 = 28. Сам я с такой блокировкой не сталкивался на своей машине, но я не мог получить доступ к скрытым функциям пока не были установлены время и дата бортовом компьютере.

Ниже я привожу коды и сами примеры скрытых функций для ODB III и ODB IV

Код	Функция ODB III	Как выглядит на ODB III	Функция ODB IV	Как выглядит на ODB IV
01	Тест дисплея		Тест дисплея
02	Моментальный расход топлива в литрах на 100км.		Моментальный расход топлива в литрах на 100км.
03	Моментальный расход топлива в литрах в час		Моментальный расход топлива в литрах в час
04	Средний расход топлива за последние 50км в литрах на 100км пути		Средний расход топлива за последние 50км в литрах на 100км пути
05	Расстояние на которое хватит текущего запаса топлива		Расстояние на которое хватит текущего запаса топлива
06	Текущее положение датчика уровня топлива (моментальный уровень)		Текущее положение датчика уровня топлива (моментальный уровень)
07	Среднее положение датчика уровня топлива (усредненный уровень)		Среднее положение датчика уровня топлива (усредненный уровень)
08	Скорость в километрах в час		Скорость в километрах в час
09	Напряжение в бортовой сети (которое поступает на бк)		Напряжение в бортовой сети (которое поступает на бк)
10	Дата прошивки бортового компьютера		Корректировка скорости
11	Текущая установка языка бортового компьютера
12	Диагностические значения (память ошибок)		Средняя скорость используемая бк в расчетах
13	Диагностические значения (входы и выходы)		Расчетное время прибытия
14	Данные об автомобиле		Дата прошивки бортового компьютера
15	Диагностические значения (память ошибок)
16	Диагностические значения (входы и выходы)
17	Данные об автомобиле
18	Выбор режима звуковой сигнализации
19	Настройка блокировки и разблокировки дополнительных функций бк
20	Корректировка расхода топлива
21	Сброс всех ошибок и самого бортового компьютера

Диагностические значения (функции 14, 15, 16 для OBC IV) можно листать нажимая клавиши «100» и «1000».

Как провести калибровку расхода топлива (Тест 20):

Смена языка бортового компьютера

На панели высветится новый язык. Языки меняются по кругу: Немецкий, Английский (US), Английский UK, и так далее. Я пользуюсь English UK.
