Ремонт генератора

шкив генератора чери бонус. 89e0f6ds 100. шкив генератора чери бонус фото. шкив генератора чери бонус-89e0f6ds 100. картинка шкив генератора чери бонус. картинка 89e0f6ds 100. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:
— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора
— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узла
Для замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).
Итого бюджет ремонта составил 970 руб.

Маркировка родных подшипников:
— SA6303RSM C&U (это подшипник за шкивом)
— SAEC608X3RS C&U (это подшипник за щеточным узлом)

Замена подшипников не сложная, можно сделать и в домашних условиях (я ремонтировал дома сидя на полу), но есть пара нюансов.

1. надо снять генератор. Тут все просто, даже ребенок справится.

2. с генератора надо снять шкив. Вот тут возникла первая проблема. В идеале надо обернуть шкив ремнем/резиной, зажать его в тисках а потом уже откручивать Но у меня не было тисков. Поэтому провазекавшись часа полтора (пытался делать рычаг из воротка, связанного со шкивом схватывающими узлами) просто пошел на СТО, где мне бесплатно за секунду открутили гайку.

3. за шкивом есть 4 болта, их надо открутить. Эти болты держат пластину, которая внутри генератора держит подшипник. Так же надо открутить 4 болта по периметру генератора.

шкив генератора чери бонус. iMAAAgGQKuA 960. шкив генератора чери бонус фото. шкив генератора чери бонус-iMAAAgGQKuA 960. картинка шкив генератора чери бонус. картинка iMAAAgGQKuA 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

4. далее надо разобрать генератор. Прежде чем разбирать корпус генератора, лучше пометить маркером в каком положении друг относительно друга находились части корпуса генератора (весьма облегчит сборку).
ВАЖНО! Надо снимать крышку, которая расположна ближе к шкиву! Если попытаться снять другую крышку (ту, что со стороны щеточного узла), то можно повредить проводку в генераторе!

5. Далее надо снять подшипник, расположенный возле шкива.
ВАЖНО! Лучше сначала выбить подшипник из корпуса генератора (это можно сделать используя длинную головку), а потом уже снимать с оси ротора при помощи съемника. В моем случае подшипник весьма крепко сидел на оси ротора и крепко сидел в корпусе генератора.

шкив генератора чери бонус. tMAAAgGQKuA 960. шкив генератора чери бонус фото. шкив генератора чери бонус-tMAAAgGQKuA 960. картинка шкив генератора чери бонус. картинка tMAAAgGQKuA 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

шкив генератора чери бонус. icAAAgGQKuA 960. шкив генератора чери бонус фото. шкив генератора чери бонус-icAAAgGQKuA 960. картинка шкив генератора чери бонус. картинка icAAAgGQKuA 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

Когда я ремонтировал геннадия, допустил ошибку: сначала выбил ось, а потом уже выбил подшипник из корпуса. Последствия это ошибки:
— пока выбивал ось, помял резьбу. Потом пришлось исправлять это косяк при помощи напильника.
— у меня не только выбивалась ось из подшипника, но и немного слезала обмотка ротора с оси. В итоге произошел обрыв 2х проводов. Косяк пришлось исправлять при помощи паяльника. Про пайку ниже подробнее напишу.

шкив генератора чери бонус. FMAAAgGQKuA 960. шкив генератора чери бонус фото. шкив генератора чери бонус-FMAAAgGQKuA 960. картинка шкив генератора чери бонус. картинка FMAAAgGQKuA 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

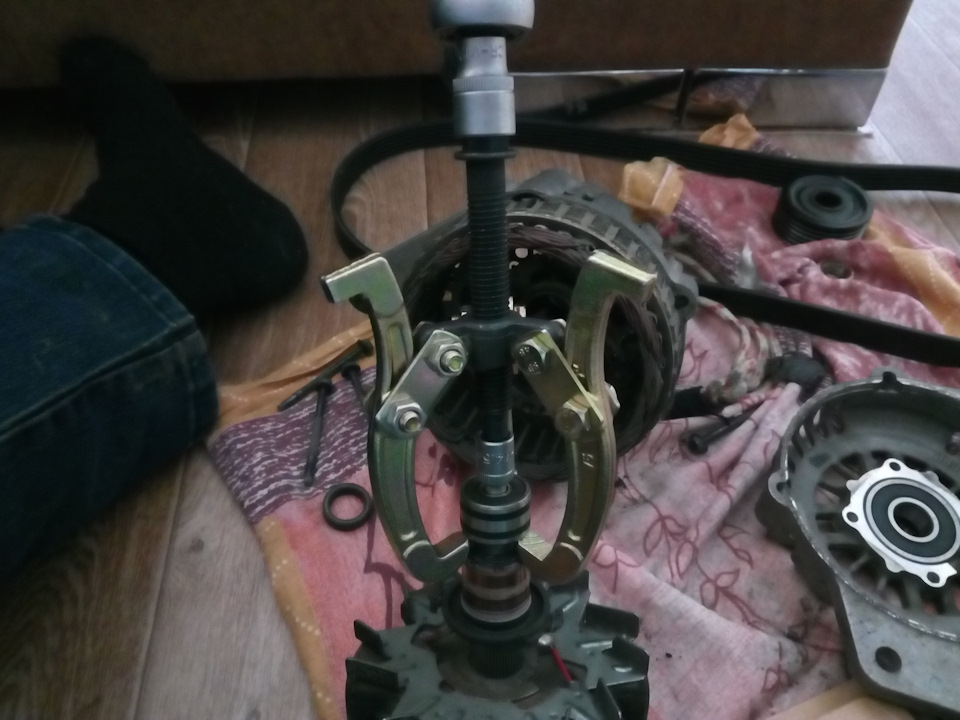

6. снимаем второй подшипник. Этот подшипник оказался в хорошем состоянии, но на всякий случай все равно поменял его. Тут мне пригодился съемник.

шкив генератора чери бонус. scAAAgGQKuA 960. шкив генератора чери бонус фото. шкив генератора чери бонус-scAAAgGQKuA 960. картинка шкив генератора чери бонус. картинка scAAAgGQKuA 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

7. Все, когда подшипники заменены собираем генератор. Что бы щетки на мешались, фиксируем их при помощи любого куска проволоки.

шкив генератора чери бонус. 0iAAAgGQKuA 960. шкив генератора чери бонус фото. шкив генератора чери бонус-0iAAAgGQKuA 960. картинка шкив генератора чери бонус. картинка 0iAAAgGQKuA 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

шкив генератора чери бонус. YSAAAgGQKuA 960. шкив генератора чери бонус фото. шкив генератора чери бонус-YSAAAgGQKuA 960. картинка шкив генератора чери бонус. картинка YSAAAgGQKuA 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

ПАЙКА
Обещанное про пайку. Провода в месте обрыва должны проходить через специальную проушину. Это, видимо, сделано что бы провода хорошо держались не смотря на центробежные силы. Когда же я их спаивал, то через проушины не продевал.

шкив генератора чери бонус. W8AAAgGQKuA 960. шкив генератора чери бонус фото. шкив генератора чери бонус-W8AAAgGQKuA 960. картинка шкив генератора чери бонус. картинка W8AAAgGQKuA 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

шкив генератора чери бонус. giAAAgGQKuA 960. шкив генератора чери бонус фото. шкив генератора чери бонус-giAAAgGQKuA 960. картинка шкив генератора чери бонус. картинка giAAAgGQKuA 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

К чему это привело. В какой то момент пайка на одном из проводов оборвалась и генератор перестал фунциклировать. Что интересно, на приборной панели почему то не загорался соответствующий сигнал в форме аккумулятора. Поэтому о неработающем генераторе узнал только тогда, когда аккумулятор был разряжен на столько, что машина просто встала и отказывалась подавать признаки жизни. Это случилось примерно через полторы недели после ремонта.
После этого «подарка судьбы» косяк с пайкой исправил.

Источник

Запчасти и артикулы для CHERY A13 (Bonus)

шкив генератора чери бонус. 960a146s 100. шкив генератора чери бонус фото. шкив генератора чери бонус-960a146s 100. картинка шкив генератора чери бонус. картинка 960a146s 100. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

шкив генератора чери бонус. 85525aes 960. шкив генератора чери бонус фото. шкив генератора чери бонус-85525aes 960. картинка шкив генератора чери бонус. картинка 85525aes 960. Генератор начал издавать странны свист. На вой подшипников не похоже, но все равно решил разобрать, заменить подшипники, т.к. по идее свистеть там больше нечего. На замену купил:— SKF 63032RSH (307 руб.) — это подшипник, который находится сразу за шкивом генератора— NSK B885T12DDN (272 руб.) — это подшипник, который находится в районе щеточного узлаДля замены одного из подшипников приобрел съемник за 391 руб. (взял один из самых дешевых на автодоке).Итого бюджет ремонта составил 970 руб.

В данной теме буду записывать запчасти и аналоги, которые установлены на CHERY A13 — и подходят 100%.
Тема обширная! Буду благодарен в заполнении её 100% информацией. Если не ставили и не видели установленной детали в авто — лучше не пишите, чтобы не вводить других в заблуждение, т.к. очень часто аналоги на наши авто не подходят! Спасибо за понимание!
В скобках указано кем проверено сходство, если возникнут вопросы — спрашивайте сразу у источника.

Расходники
Дворники: 520 (20,5″), 430 (17″)
Chery Bonus (A13) штатно оснащается 15-дюймовыми колесными дисками с шинами размерностью 185/60 R15.
Параметры дисков: разболтовка — 4×114.3, ширина — 6.0J, вылет — ET 39, центровочное отверстие — ЦО 57.1.

Электрика:
Провода ВВ — Tesla T360B ( flop51 )
Свечи — огромный выбор. Brisk DR15TC-1, NGK BKR6E, Denso Q20TT. ( flop51 )
Концевики дверей: OMRON D2HW-A211D (проверено acorp22 )
Микропереключатель герметичный: с рычагом: SPDT: 0,1A/125ВAC: 2A/12ВDC: 1 ( acorp22 )
Датчик включения заднего хода — VAG 020 945 415 A ( nerussland )

Подвеска передняя:
Амортизаторы — Kayaba 634811 ( flop51 ), SACHS 170381 ( ivanovd82 ), SACHS 170216 ( Aleks12202 ), SACHS 170930 ( nerussland )
Защитный комплект — SACHS 900 001 ( ivanovd82 ), MONROE PK017 ( Aleks12202 )
Подшипник опорный — A21-2901040 (оригинал)
Стойка стабилизатора — A13-2906020 (оригинал)
Втулка стойки стабилизатора — A11-2906023 (оригинал)
Втулка стабилизатора — A13-2906013 (оригинал)
Полиуретановая втулка стойки стабилизатора — Точка Опоры 22-02-2623 ( ivanovd82 )
Полиуретановая втулка стойки стабилизатора, передней подвески — Точка Опоры 22-02-2668 ( ivanovd82 )
Опора шаровая — TRW JBJ 210 ( flop51 )
Колодки тормозные — Sangsin SP 2092 ( flop51 ), Hexen DBS3279 ( ivanovd82 ), HI-Q SP2092 ( werewolf84 )
Сайлентблок полиуретановый 22061968 ТОЧКА ОПОРЫ ( anatolii07a )
Сайлентблок полиуретановый 22061967 ТОЧКА ОПОРЫ ( anatolii07a )
Наконечник рулевовой тяги, правый — Ruville 915435 ( ivanovd82 )
Сайлентблок переднего рычага передний — Lemforder 10203 02 ( ivanovd82 )
Направляющие суппорта — A13-XLB3501067 ( werewolf84 )
Поршень суппорта тормозного — Seinsa D02532 ( werewolf84 )
Сальник для суппорта — Seinsa D4025 ( werewolf84 )
Подшипник передних ступиц: нашёл на форуме RUVILLE 7032 или SKF BAH-0028A
ivashka1988 :
SWAG 99903544 — Втулка сайлентблока
Lynx 4068L, 4068R — Рулевые наконечники
Lynx C1050RL — Шаровая опора
TRW JBU161 — Сайлентблок
TRW JBU148 — Сайлентблок
Emmetec CY9002KIT — Сальники рулевой рейки (4шт)
A11-3400107AB — Пыльник рулевой рейки
Meyle 100 411 0005/S — Стойка стабилизатора в сборе (нужно рассверлить втулку сверлом на 20)
T11-2916013 — Втулка стабилизатора (под скобу)

Подвеска задняя:
Задние амортизаторы — Sachs 170216 ( flop51 )
Защитный комплект — Kayaba 91508 ( flop51 ), SACHS 900 007 ( ivanovd82 )
Колодки тормозные барабанные — TRW GS 8526 ( flop51 ), Bosch 0 986 487 270 ( ivanovd82 )
Ремкомплект барабанов (пружинки) — TRW SFK 211 ( flop51 )
Полиуретановая втулка стабилизатора задней подвески — Точка Опоры 26-01-2949 ( ivanovd82 )
Задний тормозной цилиндр — SWAG 30 90 3619 ( werewolf84 )
Сайлентблок задней балки — 30790012 Swag

Коробка:
Диск сцепления — A11-1601030AD (оригинал)
Корзина сцепления — A13-1601020 (оригинал)
Подшипник выжимной — QR512-1602101 (оригинал)
Рабочий цилиндр сцепления в сборе — А15-1602070 ( WereWolf84 )
WereWolf84 :
Маленький подшипник ведущего вала-180205(6205 2RS) (закрытый). Номер по каталогу QR 513 MHA-1701302 (15ммХ25ммХ52мм)
Большой подшипник ведущего вала-180206(6206-2RS1) (закрытый). Номер по каталогу QR 523-1701411 (16ммХ30ммХ62мм)
Вторичный вал передний подшипник-7206(30206J). Номер по каталогу 513 MHA-1701402
Вторичный вал задний подшипник-7505(32205R). Номер по каталогу 513 MHA-1701409
Подшипники дифференциала-LM501349R/10. Номер по каталогу 519 MHA-1701703 — 2 шт.
Пример по производителям:
Шариковый радиальный Подшипник 6205 2RS TIMKEN США
Шариковый радиальный Подшипник 6206-2RS1 SKF Швеция
Роликовый конический Подшипник 4T-30206 NTN Япония
Роликовый конический Подшипник 32205R 4T-32205R NTN Япония
Роликовый конический Подшипник LM 501349/LM 501310 FBJ Япония — 2 шт.
Игольчатые:
QR513MHA-1701303 — 2шт.
QR513MHA-1701309
QR513MHA-1701403
Сальнник первичного вала кпп — QR523-1701206
Сальник привода кпп — QR523-1701203

Коды красок, хотя не факт!:
БЛАГОРОДНЫЙ БЕЛЫЙ TT6621 (KCC)
СИНЯЯ ЗИМА TT663112 (KCC)
СИНИЙ ПРИГЛУШЕННЫЙ TT663116 (KCC)
КРАСНЫЙ ГРАНАТ TT663119 (KCC)
СЕРЫЙ МЕТЕОР TT663123 (KCC)
ИСТИННО ЧЕРНЫЙ 71769
ТЕМНОЕ НЕБО 71716
КРАСНЫЙ ЗАКАТ 71732
СЕРЕБРИСТАЯ МЕДЬ 71751
ЗЕЛЕНОЕ ПЯТНО 71761
СЕРЕБРИСТЫЙ ДОЖДЬ 71763
ПЕСОЧНЫЙ ПЛЯЖ 71767

ТТ663128 — темное небо
ТТ6631 – светло серебристый
ТТ663112 – синяя зима
ТТ663116 – приглушенный синий
ТТ66312 – лунная дорога
ТТ663123 – серый метеор
ТТ663125 – серебристая медь
ТТ663126 – истинно чёрный
ТТ663127 – красный закат
ТТ663130 – песочный пляж
ТТ66315 – классический зелёный
ТТ66319 – серебристый дождь
ТТ66317 – синий престиж
ТТ66318 – серебристый бамбук
ТТ66314 – красная вишня

886417 — БЛАГОРОДНЫЙ БЕЛЫЙ, BLAGARODNY BELY, EDELWEISS (СОЛИД)
886407 — СЕРЕБРИСТАЯ МЕДЬ, SEREBRISTAYA MED, KUPFER SILBER
886415 — ПЕСОЧНЫЙ ПЛЯЖ, PESOCHNY PLYAZH, SANDSTRAND
886430 — КРАСНЫЙ ГРАНАТ, KRASNY GRANAT, GRANATAPFEL ROT
886422 — СЕРЕБРИСТЫЙ ДОЖДЬ, SEREBRISTY DOZJD, SILBERREGEN
886431 — СИНЯЯ ЗИМА, SINYAYA ZIMA, WINTER BLAU
886419 — СЕРЫЙ МЕТЕОР, SERY METEOR
886414 — ИСТИННО — ЧЕРНЫЙ, ISTINO CHERNY, TRUE BLACK
886424 — ТЕМНОЕ НЕБО, TEMNOE NEBO, DUNKEL HIMMELBLAU
886433 — СИНИЙ ПРИГЛУШЕННЫЙ, PRIGLUSHENNY SINIY, GEDAEMPFTES
886428 — КРАСНЫЙ ЗАКАТ, KRASNY ZAKAT, ABENDROT
20Q — СИНИЙ ПРЕСТИЖ, PRESTIGE BLUE
374 — КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ, CLASSIC GREEN

Источник
