Форум АСУТП
Клуб специалистов в области промышленной автоматизации
F.A.Q. по контроллерам Multi-Line для параллельной работы (AGC-2хх, AGC-3, AGC-4, PPU, PPM, GPU, GPC, BGC, MDR)
F.A.Q. по контроллерам Multi-Line для параллельной работы (AGC-2хх, AGC-3, AGC-4, PPU, PPM, GPU, GPC, BGC, MDR)
Сообщение Jackson » 11 мар 2016, 17:13
4. Включение генератора на шины через повышающий трансформатор
Сообщение Jackson » 11 мар 2016, 17:32
2. Работа со старой утилитой USW версии 1.х
Сообщение Jackson » 27 апр 2016, 14:55
Утилита USW версии 1.х понадобится для работы с контроллерами первой серии Multi-Line, большинство из них уже снято с производства.
[+] Пример. Чтение настроек из контроллера BGC Пример. Чтение настроек из контроллера BGC
Инструмент «пакетное чтение/запись» в утилите USW версии 1.х отсутствует, поэтому все необходимые параметры контроллеров следует читать и записывать по отдельности. Кроме того, контроллеры старых образцов, которые работают с утилитой USW версии 1.х, имеют меньше параметров, чем более новые контроллеры, работающие с утилитой USW версии 3.х
ВНИМАНИЕ! Кнопки «прочитать», «записать» и «сохранить» в утилите USW относятся только к тем настройкам, которые Вы непосредственно видите в текущем окне утилиты!
Конфигурация дисплеев, входов/выходов и блокировок может быть прочитана после вызова соответствующего окна настройки.
Например, для чтения конфигурации входов, необходимо:
открыть окно настройки входов
Параметры и переводы контроллера можно получить из контроллера и сохранить в соответствующей вкладке утилиты.
Для чтения параметров:
перейдите во вкладку «параметры»:
Аналогичным способом можно прочитать и сохранить настройки переводов.
В результате чтения всех настроек контроллера, у Вас должно быть сохранено на диске несколько файлов:
3. Проблемы при распределении реактивной мощности
Сообщение Jackson » 16 сен 2016, 11:35
Отсутствие распределения реактивной мощности между генераторами в автономной электростанции говорит о неправильной настройке регуляторов напряжения и стыковки с ними.
4. Фазовый сдвиг повышающего трансформатора
Сообщение Jackson » 04 окт 2016, 16:05
5. Настройка режима «нулевой экспорт в сеть» в контроллерах AGC-2xx
Сообщение Jackson » 07 фев 2017, 13:04
Как настроить контроллеры AGC-2xx или AGC-4 для работы электростанции в режиме «экспорт мощности в сеть = 0»?
Однолинейная схема электростанции приведена ниже. Контроллеры сети могут быть AGC-245 или AGC-246 или AGC-4 Mains. Контроллеры генераторов могут быть AGC-222 или AGC-242 или AGC-4 DG. Контроллер секционного выключателя AGC-244 или AGC-4 BTB устанавливается только при наличии автоматически управляемого секционного выключателя.
Порядок настройки следующий.
1. Выполнить настройку регуляторов всех контроллеров генераторов, как это описано в руководстве по настройке контроллеров DEIF. От качества этих настроек зависит качество управления общей мощностью, а стало быть и импортом/экспортом мощности.
2. Задать во всех контроллерах корректную схему электростанции, разослать её во все контроллеры и убедиться в отсутствии ошибок связи по внутренней шине CAN.
3. Задать во всех контроллерах генераторов режим управления «СУЭС» (Power Management). [+] пояснение При выборе другого режима для генератора, отличного от «СУЭС», генератор работает по собственным уставкам и измерения нагрузки сети для него не играют роли. В общем управлении электростанцией он также не участвует. 4. В сетевом контроллере задать режим работы «экспорт в сеть» (Mains Power Export) или «перевод нагрузки» (Load Take Over). [+] пояснение Задать требуемый Вам режим можно двумя способами.
6. Как ограничить мощность, набираемую генератором при параллельной работе?
Сообщение Jackson » 07 фев 2017, 13:25
При управлении электростанцией предельной нагрузкой генератора является его номинальная мощность. Но для нужд управления этот предел можно снизить, при этом сами номиналы генератора и соответственно уставки защит останутся неизменными. Ограничение мощности генератора может понадобиться, например, для газовых генераторов, или для некоторых режимов работы.
Функция ограничения мощности может снижать используемую мощность генератора как по логическому условию, так и по линейной характеристике в зависимости от какого-либо параметра, например от температуры окружающего воздуха. Нередко ограничение мощности генераторов включают при вводе электростанции в параллель с сетью, а при автономной работе выключают. Этот пример и рассмотрим ниже.
Ошибка панели управления DEIF agc3
Правила форума
Тема или сообщение будет удалена, если
1. В названии нет вопроса
Каждое название должно быть коротким вопросом.
2. Сообщение не содержит ответ
Каждое сообщение может содержать только ответ или, иногда, уточнение вопроса.
С уважением, искренне Ваш nuevemarino!
Переодчески вылезает ошибка GB pos.fail(ошибка положения ГВ). Не знаю как лечить.
Код ошибки выдаёт какой-нибудь? Варианты:
С уважением, искренне Ваш nuevemarino!
klinych
Код 2180
Добавлено спустя 1 минуту 35 секунд:
nuevemarino
У автомата Шнайдер рядом стоят блок контакты, думаю там дело, завтра посмотрю, спасибо

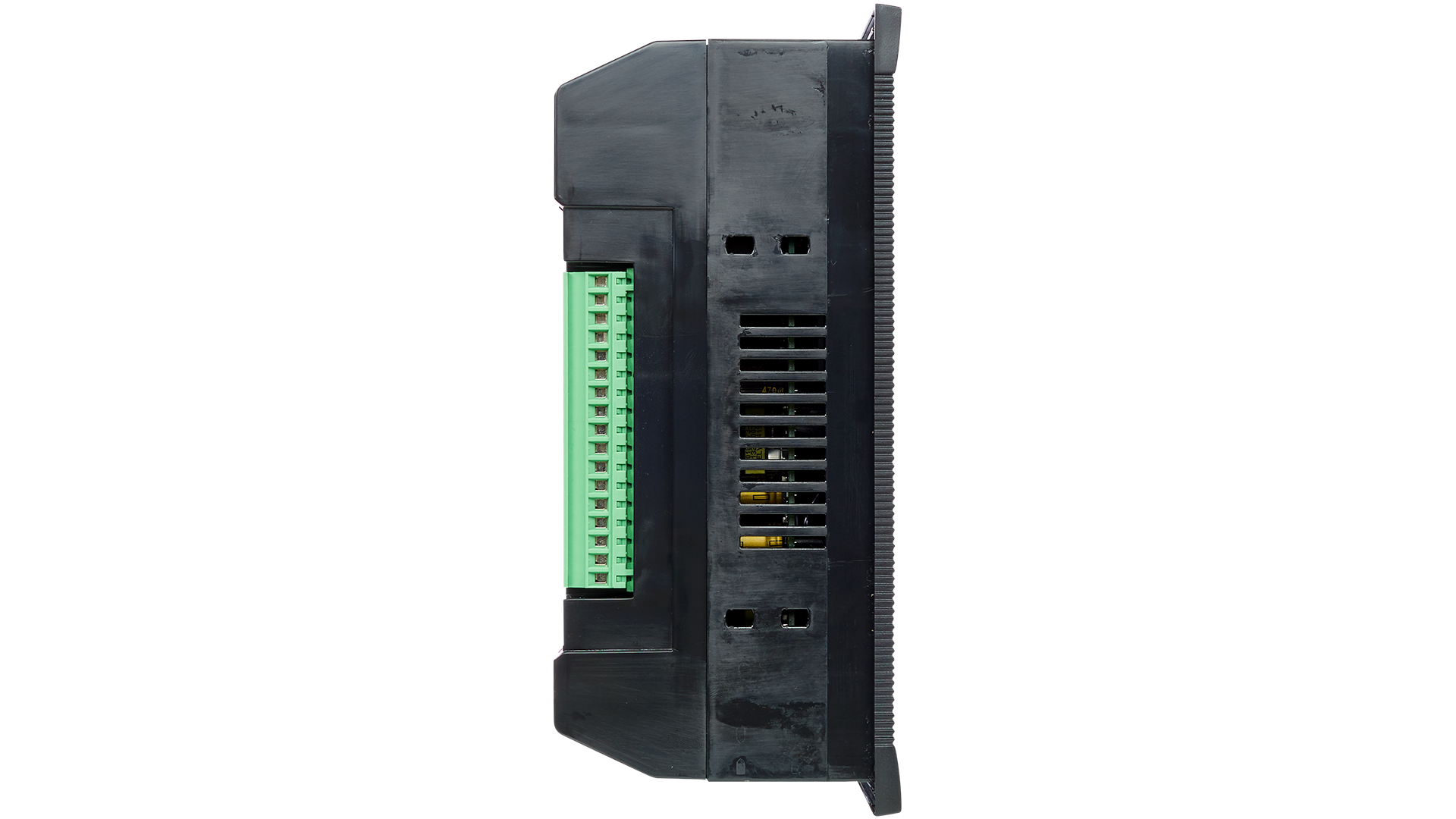

Контроллер AGC 200
Контроллер генераторной установки
Система AGC 200 разработана для автоматизации следующих типов электростанций:
Режимы работы электростанции:
Система управления электростанцией AGC 200 содержит широкий набор функций, необходимый для управления энергоустановками промышленного производства электроэнергии. Система обеспечивает функции управления, контроля и защиты как генераторного агрегата так и электростанции в целом. Система производит измерение всех необходимых параметров электростанции с отображением на LCD дисплее.
Генераторный агрегат
Двигатель
Дисплей и лицевая панель
Интерфейсы
Функция M-logic
Комплексное управление электростанцией
Типы лицевой панели
Лицевая панель AGC 222
Контроллер генераторной установки
Лицевая панель AGC 244
Контроллер управления секционным выключателем
Лицевая панель AGC 246
Контроллер управления сетевым выключателем
с 9:00 до 21:00 по МСК
Бесплатная консультация с нашими инженерами по вопросам эксплуатации генераторных установок и систем управления.
AGC 200
Advanced genset controller
DEIF Advanced Genset Controller, AGC 200, meets and surpasses OEM needs for synchronisation. A cost effective, compact, scalable and all-in-one product, the AGC 200 comes in several variants.
AGC 200 controller
The advanced controller series, AGC 200, integrates all necessary functions for genset protection and control, stands out for its reliability and operator-friendliness, and features patent-pending DEIF Emulation to speed up design, testing and commissioning, saving man hours and costs.
Applying asymmetric load sharing to ensure optimal load on the genset, the AGC 200 also cuts operating costs and reduces harmful emissions. With temperature dependent cooling, the AGC 200 arrests cooling at pre-programmed cool-down temperatures and features automatic priority selection, setting the optimum combination of gensets for optimised fuel consumption.
AGC 200: Critical power applications
With its integrated load and power management functionality, the AGC 200 secures backup power availability when you need it. An ideal solution for critical power applications, such as data centres, hospitals, airports and fish farms.
AGC 200: Rental genset applications
Rental companies will benefit from the standardised user interfaces of all DEIF controllers. The controllers have been designed with ease of operation in view and rental companies can easily set and lock parameters to ensure full protection of their equipment.
AGC 200: Hybrid applications
AGC 200 is plug’n’play compatible with DEIF’s ASC-4 hybrid controller for easy integration of diesel genset applications into a variety of hybrid installations. The market-leading solution maximises sustainable power penetration while always securing a sufficient amount of spinnning reserve in case PV production drops.
AGC 200: Available standard modes:
Island mode: Power plant with synchronising generators or a stand-alone generator. Also applicable in critical power plants.
Automatic Mains Failure: Critical power/emergency standby plants, black start generator.
Fixed power: Power plant with fixed kW set point (including building load).
Peak shaving: Power plant where generator supplies peak load demand paralleled to the mains.
Load takeover: Plant mode where the load is moved from mains to generator, for example peak demand periods or periods with risk of power outages.
Mains power export: Power plant with fixed kW set point (excluding building load).
All modes are configurable, and it is possible to change the plant mode on the fly both in single and in power management applications.
Коды ошибок для всех марок кондиционеров и сплит систем
Не всегда для ремонта климатического оборудования необходимо вмешательство мастера. Многие ошибки настенных кондиционеров возможно исправить самостоятельно. Для этого надо просто вникнуть и узнать стандартные неполадки и как их исправить.
Коды ошибок кондиционеров Aeronik (Аэроник)
Коды ошибок кондиционеров Quattroclima (Кватроклима)
Индикатор RUN
Цифровой
дисплей
Причина и устранения неисправностей
Переключение в режим оттайки
Мигает 1 раз в секунду
dF
Не является ошибкой.
Служебная функция кондиционера, и её настройки не могут быть изменены.
Предотвращение подачи холодного воздуха
Мигает 1 раза в 3 секунды
Вентилятор внутреннего блока не вращается Не является ошибкой.
Служебная функция кондиционера, и её настройки не могут быть изменены.
Ошибка датчика температуры в помещении
Мигает 2 раза подряд каждые 4 секунды
Е2
1. Проверьте сопротивление датчика температуры, если сопротивление датчика не соответствует норме для текущей температуры, замените датчик.
2. Проверьте подключение датчика и целостность цепи
3. Плата управления неисправна, заменить плату.
Ошибка датчика температуры трубы
Мигает 3 раза подряд каждые 5 секунд
Е3
1. Проверьте сопротивление датчика температуры, если сопротивление датчика не соответствует норме для текущей температуры, замените датчик.
2. Проверьте подключение датчика и целостность цепи
3. Плата управления неисправна, заменить плату.
