Восстанавливаем из состояния кирпича еще одну RNS 510, на этот раз на VW Touareg GP (обновляем прошивку 7L6 035 680 B)

delta 7l6 035 195b код. d4c07des 100. delta 7l6 035 195b код фото. delta 7l6 035 195b код-d4c07des 100. картинка delta 7l6 035 195b код. картинка d4c07des 100. Delta VWZ4Z4H 7L6 035 195b 24с16

К нам обратился владелец VW Touareg GP со следующей проблемой — RNS 510 (7L6 035 680B) перестала включаться, загрузка происходила только до логотипа и потом выходило сообщение: «Unable to start system. Please Insert SWL-CD»

delta 7l6 035 195b код. 95cc04es 960. delta 7l6 035 195b код фото. delta 7l6 035 195b код-95cc04es 960. картинка delta 7l6 035 195b код. картинка 95cc04es 960. Delta VWZ4Z4H 7L6 035 195b 24с16

Поскольку связь адаптеров vag-com (vas5054) с 56 и 37 блоками отсутствовала, мы смотрим версию SW и HW на верхней стороне магнитолы.

Видим, что RNS 510 ревизии B — 7L6 035 680B. HW: H03. Прошивка (софт) — SW: 0902

delta 7l6 035 195b код. a6c04es 960. delta 7l6 035 195b код фото. delta 7l6 035 195b код-a6c04es 960. картинка delta 7l6 035 195b код. картинка a6c04es 960. Delta VWZ4Z4H 7L6 035 195b 24с16

Поскольку RNS 510 для Volkswagen Touareg — особенная, то и прошивку подбираем именно для туареговской RNS 510, а именно грузим сразу (без промежуточных прошивок) прошивку 3810A

Так как RNS 510 очень чувствительны к дискам, прошивку пишем на DVD-R TDK или Verbatim.
В нашем случае прошивка не хотела начинаться с CD-R, запустилась только с DVD-R TDK.

Итак, авто глушим, вынимаем ключ, запускаем RNS 510, ждем, когда появится надпись «Please Insert SWL-CD» (помогаем этому клавишами «Setup+Eject+Mic»), вставляем DVD-R с прошивкой 3810А, видим следующее

delta 7l6 035 195b код. 5a6c04es 960. delta 7l6 035 195b код фото. delta 7l6 035 195b код-5a6c04es 960. картинка delta 7l6 035 195b код. картинка 5a6c04es 960. Delta VWZ4Z4H 7L6 035 195b 24с16

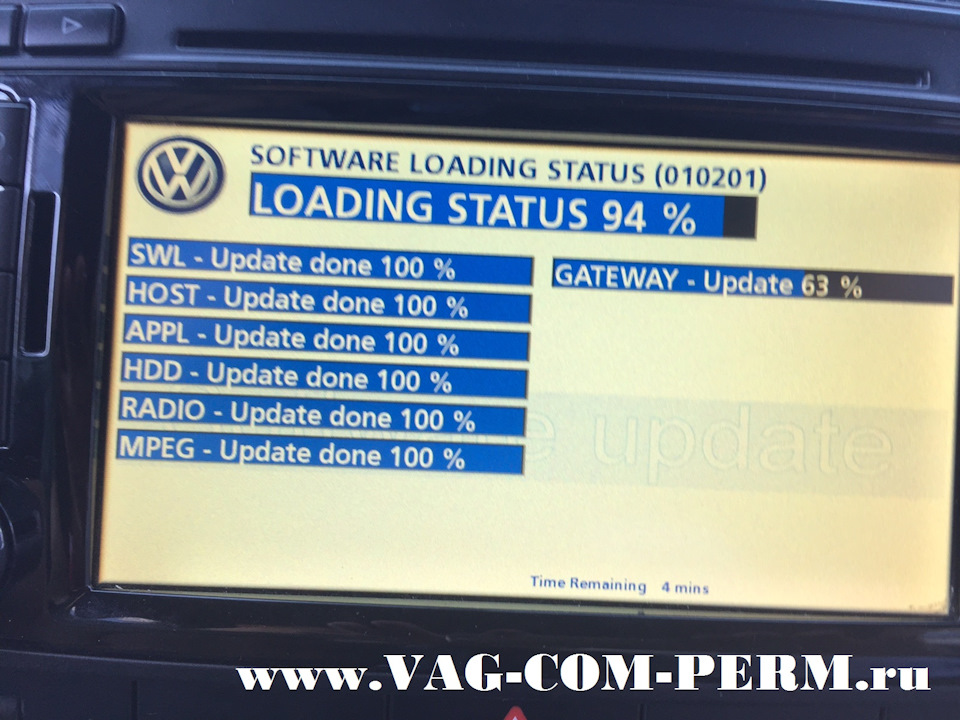

После нажимаем ОК, и ждем около 40-50 минут, пока все компоненты обновляются

delta 7l6 035 195b код. 96c04es 960. delta 7l6 035 195b код фото. delta 7l6 035 195b код-96c04es 960. картинка delta 7l6 035 195b код. картинка 96c04es 960. Delta VWZ4Z4H 7L6 035 195b 24с16

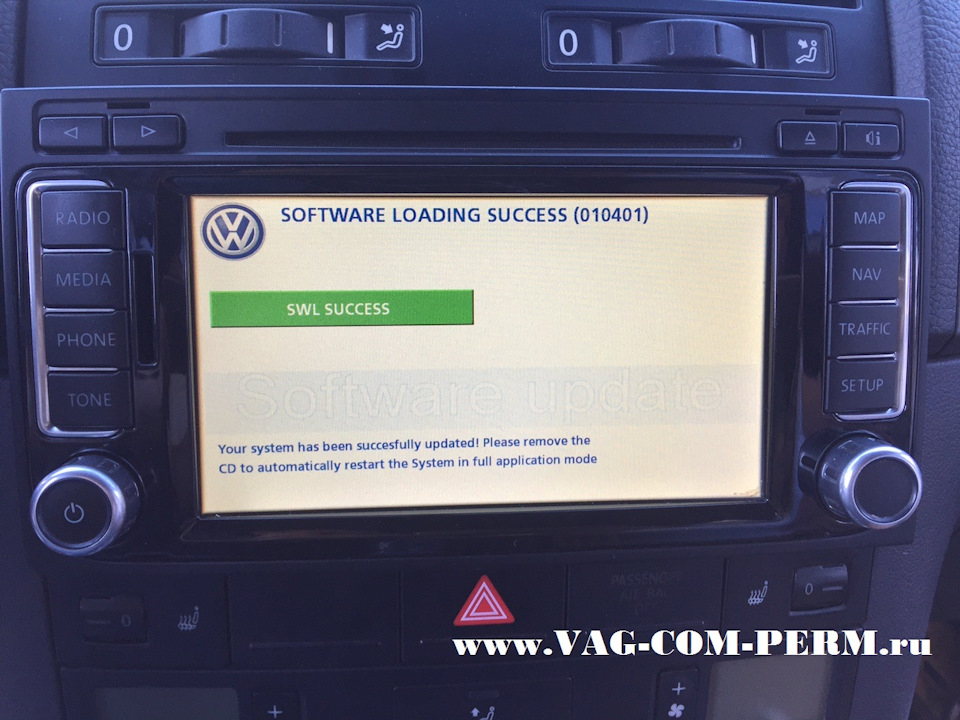

В нашем случае процесс обновления прошел успешно, и RNS 510 ОЖИЛА!

delta 7l6 035 195b код. 976c04es 960. delta 7l6 035 195b код фото. delta 7l6 035 195b код-976c04es 960. картинка delta 7l6 035 195b код. картинка 976c04es 960. Delta VWZ4Z4H 7L6 035 195b 24с16

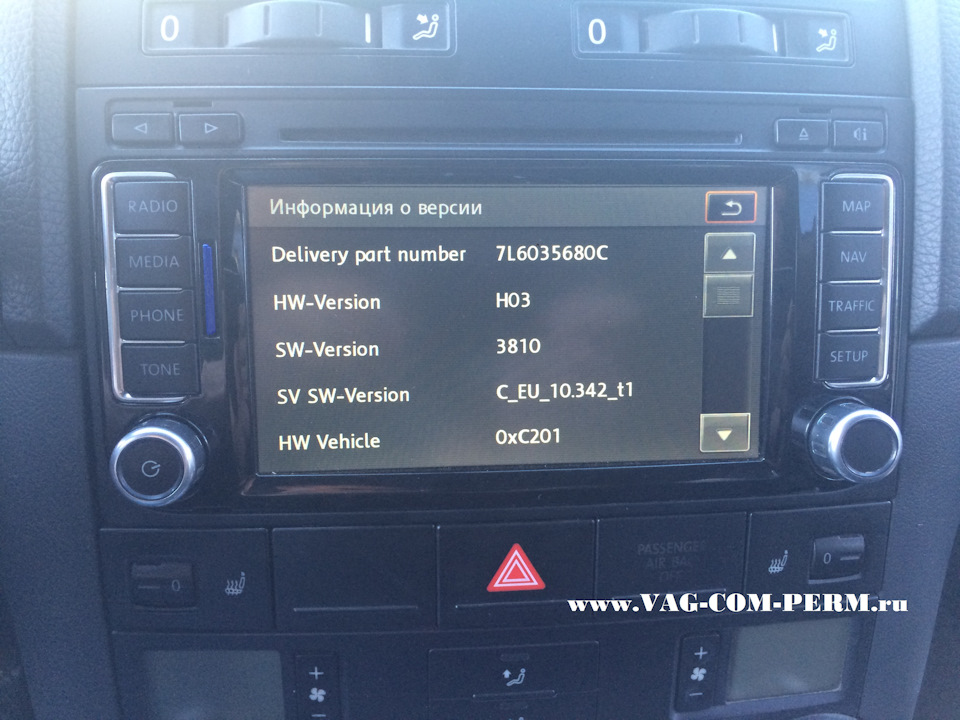

И мы видим новую прошивку 3810

delta 7l6 035 195b код. 5d6c04es 960. delta 7l6 035 195b код фото. delta 7l6 035 195b код-5d6c04es 960. картинка delta 7l6 035 195b код. картинка 5d6c04es 960. Delta VWZ4Z4H 7L6 035 195b 24с16

Кроме того, что мы восстановили работоспособность RNS 510, мы получили РУССКИЙ ЯЗЫК (для RNS510 (7L6 035 680B) доступна русификация), и еще ВИДЕО В ДВИЖЕНИИ (VIM)
На прошивке 0902 русского языка не было.

delta 7l6 035 195b код. 36ec04es 960. delta 7l6 035 195b код фото. delta 7l6 035 195b код-36ec04es 960. картинка delta 7l6 035 195b код. картинка 36ec04es 960. Delta VWZ4Z4H 7L6 035 195b 24с16

Предупреждаем, что самостоятельные попытки прошить RNS 510 могут привести к полной потере работоспособности аппарата, мы не несем ответственности за «убитые» RNS-ки

================================================================
