Настройка OBD II ELM 327 Bluetooth на китайском ГУ. Torque и Car scanner

После установки магнитолы из Китая на Android одной из целью было установка torque на ГУ. Но, как и многие другие пользователи, столкнулся с проблемой сопряжения ELM 327 с ГУ по Bluetooth.

В параметрах Bluetooth соединений OBD не хотел коннектиться.

Решением этой проблемы оказалось до ужаса простым — просто нужно зажать строку с OBD II на 10 секунд. Через 10 секунд эта строчка перепрыгивает в раздел Сопряжённые устройства.

Нигде не нашел на просторах тырнета этой информации. Вот теперь надеюсь помогу многих подключить ELM к их ГУ.

А вообще, ещё до того, как разобрался с сопряжением, решил проверить, будет ли ELM работать с другими программами. И ведь он заработал. Установил сначала с play market «car scanner» и внёс информацию о машине.

Далее нажимаем на шестерёнку в верхнем правом углу и заходим в настройки. Жмём «подключения».

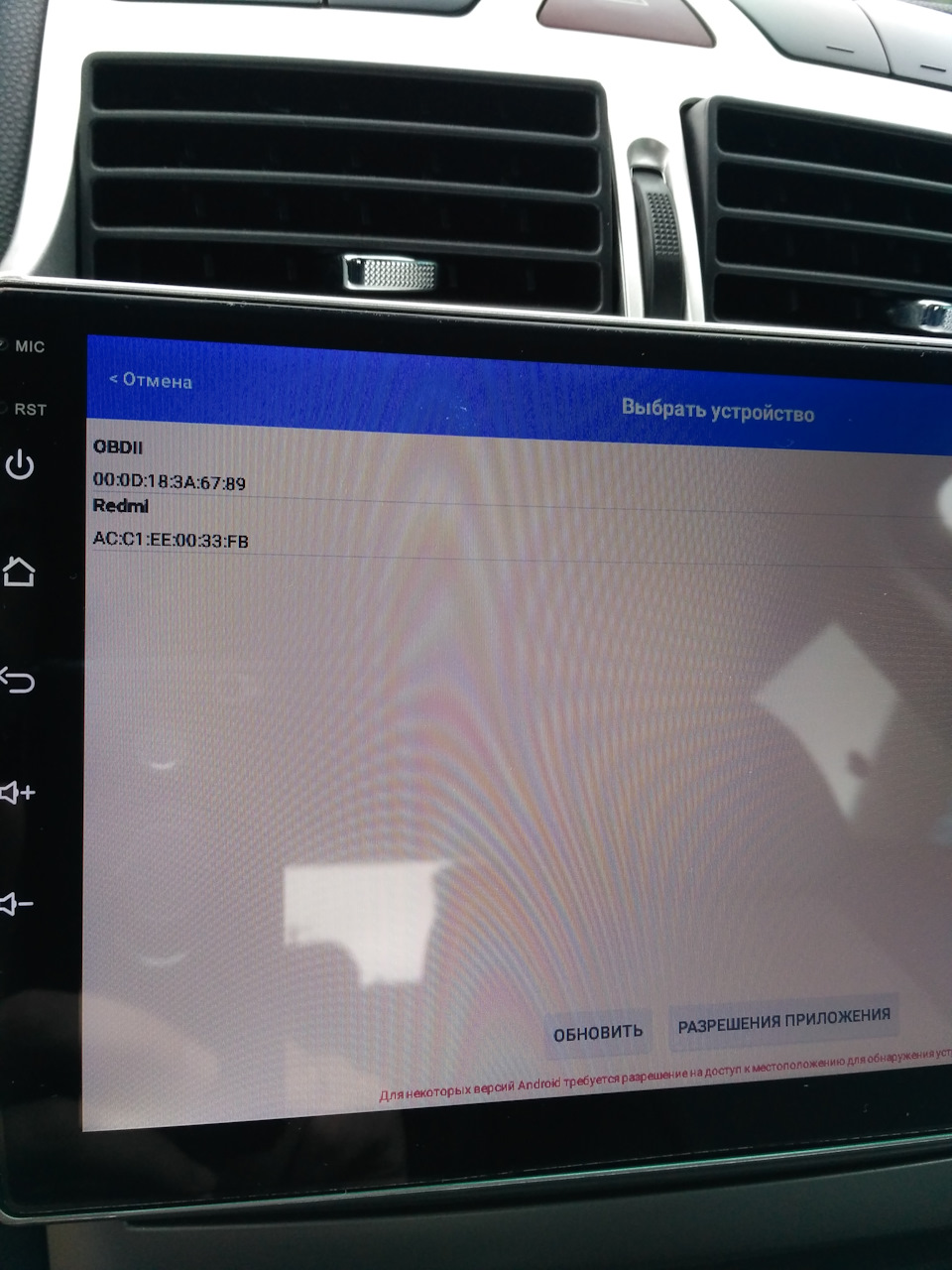

Выбираем Bluetooth, но не Bluetooth LE (4.0), и жмём выбрать устройство. Ждем, когда появится наш OBD II и выбираем его.

Вот и все. Возвращаемся в основное меню car scanner и жмакаем кнопку подключить.

По интерфейсу мне очень понравилось приложение car scanner. Куча всяких настроек и все это оформлено в красивой упаковке.

Источник

Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android

Приобрести оригинальный ELM327 Bluetooth с чипом v1.5 (PIC18F25k80) вы можете у нас по низким ценам.

1. Для начала установите программу Torque:

Скачать TorqueLite из
Скачать TorquePro с нашего сервера

2. Подключите ELM327 Bluetooth в диагностический разъем вашего автомобиля;

3. Включите зажигание или же заведите мотор, при этом на ELM327 Bluetooth должен зогореться световой индикатор;

4. Заходим в настройки вашего Android устройства;

5. Переходим в настройки беспроводных сетей;

6. Включаем Bluetooth и жмем кнопку «Настройки Bluetooth»;

7. Жмем кнопку «Поиск устройств»;

9. Вводим код сопряжения: 1234 (если запросит);

10. Если код подошел и все хорошо, увидим надпись «Сопряжено, но не подключено». На этом настройка Bluetooth закончена;

11. Запускаем ранее установленную программу Torque;

12. После запуска программы Torque видим, что единственный прибор на главном экране программы НЕ АКТИВЕН;

13. Нажимаем на смартфоне кнопку «Меню» и заходим в «Настройки». В настройках выбираем пункт «Настройки OBD2 адаптера»;

14. Жмем «Тип соединения»;

15. Выбираем «Bluetooth»;

16. Жмем «Выберите устройство Bluetooth»;

17. Выбираем то устройство, с которым установили сопряжение в пункте 10. На этом настройка программы Torque завершена. Возвращаемся на главный экран программы;

18. Жмем «Статус Адаптера»;

19. Наблюдаем процесс установления связи с адаптером и ЭБУ вашего автомобиля;

21. Выходим на главный экран программы и видим, что основной прибор стал активным и показывает текущие обороты двигателя. Для просмотра других приборов жмем «Текущая информация»;

22. Получаем несколько экранов с приборами. Если нажать на прибор или пустое место на экране, то можно будет добавить/удалить прибор.

23. Желаем Вам успешной диагностики!

ИП Лифанов Андрей Анатольевич / ОГРНИП 314522932200025

© 2013–2021, ELMSCAN.RU — оборудование для автодиагностики.

Указанная стоимость товаров и условия их приобретения действительны по состоянию на текущую дату.

Источник

Настройка подключения к Bluetooth адаптеру ELM327 на Android

Для начала, убедитесь, что у вас есть адаптер OBDII ELM327 с типом подключения Bluetooth.

Вам необходимо вставить его в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.

Шаг №1: Настроить связь с адаптером в системных настройках Bluetooth вашего телефона или планшета. Если вы это уже сделали, либо в системных настройках вашего устройства нет раздела Bluetooth, в котором можно добавить устройство (такое часто встречается на мультимедийных системах) — переходите к шагу №2.

ВНИМАНИЕ! В зависимости от версии Android, шаги, необходимые для связи телефона с адаптером могут различаться!

Откройте системные настройки вашего телефона (настройки Android, не Car Scanner) и перейдите в раздел Bluetooth. Включите Bluetooth.

Вам необходимо добавить новое Bluetooth устройство. В некоторых версиях Android поиск Bluetooth устройств начинается сразу после перехода в раздел Bluetooth и включения Bluetooth, а в других нужно выбрать пункт «Добавить новое устройство» (название также может отличаться).

Подождите немного пока идет обнаружение Bluetooth устройств, находящихся поблизости и найдите в списке обнаруженных устройств ваш адаптер.

Обычно адаптер называется “OBDII”, “obd2” или что-то в этом роде. Если у вас фирменный адаптер, то его название может быть схожим с названием бренда производителя (например «Viecar», «VLink») и т.д.

ВНИМАНИЕ! Адаптер никогда не называется брендом или моделью вашего автомобиля и никогда не называется «MY CAR». Не путайте адаптер с мультимедийной системой вашего автомобиля!

Нажмите на адаптер. Для многих адаптеров требуется ввод ПИН-кода (пароля).

Обычно ПИН-код «0000», «1234», «7890» или «1111», но если эти пароли не подходят, то обратитесь к документации от вашего адаптера или к продавцу.

Шаг №2: Выбор адаптера в Car Scanner.

Откройте Car Scanner и перейдите в настройки (кнопка в виде шестеренки в правом верхнем углу)

Выберите тип подключения: Buetooth (не выбирайте Bluetooth LE (4.0) — это совершенно другая технология связи!)

Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth.

Подождите, пока ваш адаптер будет обнаружен.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.

Источник

Установка сопряжения ELM327 bluetoth c китайской магнитолой Андроид (решение проблемы)

Перелопатил кучу форумов и сайтов по поиску решения проблемы и ничего конкретного не нашёл.
Эту запись делаю для таких как я, чтобы не тратить кучу времени.
После приобретения и установки современного ГУ Андроид из Китая в моего Одиссея испробовал в нём буквально всё, что он может.

Подробнее здесь www.drive2.ru/l/463717655698735972/
Единственный затык был с сопряжением по блютуз с ЕЛМ327. При этом с моим телефоном и любым другим связывался, читал телефонные контакты, звонил и принимал звонки и т.д.
Через телефон ELM девайс работал и работает исправно, активно пользую программу Торк. А вот с магнитолой никак.
То есть в основных настройках блютус нажимал поиск устройств, находил OBD2, нажимал на него и…
И ничего! Только вываливалась ошибка «не удалось установить сопряжение из-за неверного пин или пароля».
Хотя никакого пароля я НЕ ВВОДИЛ!

Более того, даже не вываливалась окошко для ввода пароля, вот такого как на телефоне:

Порыв информацию на просторах, понял, что в настройках где то вшит пароль для соединения с такими адаптерами (ведь при сопряжении то с телефоном, окно ввода пароля появляется!)
Скачал программку ОБД КАР ДОКТОР, эта программка через свои программные настройки связывалась с адаптером и показывала все параметры автомобиля, то есть сопряжение работало. Но только с именно этой, не совсем удобной программкой.

Поставил английский язык в настройках, сделал фото для переписки с китайским продавцом магнитолы.
Написал ему письмо. К чести продавца, через несколько часов он прислал мне на английском инструкцию по сопряжению. Но блин, для андроид 4.4! Но суть в принципе была понятна.
Проблема скрывается в заводском приложении «bluetoth» для громкой связи (не в аппаратных настройках!):

Ведь я, сам лично, при сопряжении со своим телефоном для громкой связи, для упрощения, указал пароль 0000. А пароль для ELM327 по умолчанию 1234! То есть магнитола каждый раз автоматически пихала пароль 0000
В общем заходим в настройки

И меняем пароль на нужный нам 1234 (ну или кому какой).

Источник

Мини FAQ по подключению ELM327 Bluetooth к смартфону под управлением ОС Android (для калдин с 2003-2007гг с двигателем 1zz)

Качаем Torque PRO если ссылка неактивна то от сюда (но нужно регистрироваться) или покупаем на гугл маркет. версия лайт не подойдет!

1. Установите программу Torque PRO
2. Подключите ELM327 Bluetooth в диагностический адаптер вашего авто
3. Включите зажигание или заведите мотор, при этом на ELM327 Bluetooth должны загорется индикаторы

4. Заходим в настройки Android
5. Заходим в настройки беспроводных сетей
6. Включаем Bluetooth и жмем кнопку «Настройки Bluetooth

7. Жмем кнопку «Поиск устройств»
8. Нажимаем на найденный адаптер. Варианты названий ELM327 Bluetooth — OBD-II, avto diag, CHX.
9. Коды сопряжения обычно: 1234 или 0000 или 6789

10. Если код подошел и все хорошо, увидим надпись «Сопряжено, но не подключено». На этом настройка Bluetooth закончена
11. Запускаем ранее установленную программу Torque и сразу же создаем профиль авто

11.1 Заходим в меню слева
11.2 Жмем «профиль авто»
11.3 Заполняем профиль в соответствии с вашей калдиной (я менял только название, объем бака, объем двига, массу авты) идем в самый низ и видим там последние 2 строчки
11.4 «предпочтительный OBD 2 протокол» ставим ISO 14230-4(5b init, 10.4k baud)
и ниже вписываем atsp4\atiia13\atib96\atsh8113f1\atsw00\atat2 (без пробелов)
и сохраняем профиль (в лайт версии этой строчки нет)

12. После запуска программы Torque видим, что единственный прибор на главном экране программы НЕАКТИВЕН

13. Нажимаем на смартфоне кнопку «Меню» и заходим в «Настройки». В настройках выбираем пункт «OBD2 настройки адаптера»
14. Жмем «Тип соединения»
15. Выбираем «Bluetooth»

16. Жмем «Выберите устройство Bluetooth»
17. Выбираем то устройство, с которым установили сопряжение в пункте 10. На этом настройка программы Torque завершена. Возвращаемся на главный экран программы
18. Жмем «Adapter Status»

19. Наблюдаем процесс установления связи с адаптером и ЭБУ
20. Ждем пока не появятся 4 зеленые галочки. Если хотя бы одна галочка не появилась — значит вы что то сделали не так. Повторите инструкцию с пункта 2
21. Выходим на главный экран программы и видим, что основной прибор стал автивным и показывает текущие обороты двигателя. Для просмотра других приборов жмем «Realtime Information»
22. Получаем несколько экранов с приборами. Если нажать на прибор или пустое место на экране, то можно будет добавть\удалить прибор

p/s сам сегодня пробовал на Sony Xperia TX (на других андроидах думаю проблем не должно возникнуть) все рабит, ошибок в авте не нашел. тахо. антифриз и еще много чего кажет (ошибки как я понял только движки, абс и др не показывает) сильно не разбирался т.к. половина интерфейса на буржуйском языке.
