Активация ACC и pACC (SWaP)¶

pACC (Predictive ACC) — это адаптивный круиз-контроль, который может автоматически устанавливать скорость движения с помощью картографических данных (прогнозируемых данных, PSD) и распознаваемых дорожных знаков.

Архив с генератором SWaP, прошивками и параметриями: Скачать (версия от 26.07.2021)

Функциональные FEC коды для 2Q0/3QF/5Q0/5QF радаров

FGS = Fußgängerschutz (Pedestrian Protection)
RFS = Radfahrer-Schutz (Bicycle Protection)

Функциональные FEC коды для 3Q0 радаров

10003100 MRR-Paket 1: ACClow (Basis-ACC) + FrontAssist inkl. CityANB
10003200 MRR-Paket 2: ACClow (ACC FTS) + FrontAssist inkl. CityANB
10003300 MRR-Paket 3: ACClow (ACC S&G) + FrontAssist inkl. CityANB
10003400 MRR-Paket 4: FrontAssist inkl. CityANB (ohne ACC)
10003500 MRR-Paket 5: CityANB (ohne ACC)
10003600 MRR-Paket 6: ACChigh (Basis-ACC) + FrontAssist inkl. CityANB
10003700 MRR-Paket 7: ACChigh (ACC FTS) + FrontAssist inkl. CityANB
10003800 MRR-Paket 8: ACChigh (ACC S&G) + FrontAssist inkl. CityANB
10003900 MRR-Paket 9: ACChigh konservativ (Basis-ACC) + FrontAssist inkl. CityANB
10003A00 MRR-Paket 10: ACChigh konservativ (ACC FTS) + FrontAssist inkl. CityANB
10003B00 MRR-Paket 11: ACChigh konservativ (ACC S&G) + FrontAssist inkl. CityANB
10004000 zFAS AreaView3
10004100 zFAS Bildverarbeitung AV3/IPA
10004200 zFAS Anhaenger-Rangier-Assistent
10004300 zFAS Aktionsgenerierung Warnen
10004600 zFAS AWC Ladeplattenerkennung
10005000 Personalisierung
10006100 ACC-Funktionserweiterungs-Paket «predictiveACC»
10006200 ACC-Funktionserweiterungs-Paket «StauAssistent»
10006300 ACC-Funktionserweiterungs-Paket «predictiveACC&StauAssistent»
10007100 AWV-Auspraegung «AWV1,2 – Warnung nur visuell&auditiv»
10007200 AWV-Auspraegung «AWV1,2»
10007300 AWV-Auspraegung «AWV1,2,3»
10007400 AWV-Auspraegung «AWV1,2,3, vFGS
10008100 AWV-Funktionserweiterungs-Paket «EmergencyAssist»
10008200 AWV-Funktionserweiterungs-Paket «Abbiegeassistent»
10008300 AWV-Funktionserweiterungs-Paket «AWV-Gegenverkehr»
10008400 AWV-Funktionserweiterungs-Paket «Abbiegeassistent&AWV-Gegenverkehr»
10008500 AWV-Funktionserweiterungs-Paket «EmergencyAssist&AWV-Gegenverkehr»
10008600 AWV-Funktionserweiterungs-Paket «EmergencyAssist&Abbiegeassistent»
10008700 AWV-Funktionserweiterungs-Paket «EmergencyAssist&Abbiegeassistent&AWV-Gegenverkehr»

Структура параметрии на примере 5Q0 радара¶

Соответствие радаров и прошивок¶

Для активации адаптивного круиз контроля необходимо сначала узнать текущую версию радара, который установлен:

Смена прошивки на радаре без изменения SWaP кода¶

Сделать бэкап текущих кодировок и адаптаций

В случае 2Q0 радара сначала необходимо установить прошивку FL_2Q0907572H_0380_BOOTLOADER

Установка обычной прошивки, не X в соответствии с таблицей

Заливка нужной параметрии в соответствии с таблицей

Восстановление кодировок и адаптаций

Прошивка и генерация SWaP кода¶

Для начала стоит проверить, что открытый ключ отличается от требуемого значения.
Посмотреть его можно в измеряемых величинах блока 13:

Принудительно на радаре активировать защиту компонентов с помощью онлайн-аккаунта ODIS Service.
Нужно начать процедуру снятия защиты компонентов (с уже снятой защитой) и в процессе отключить VAS5054A. При удачном стечении обстоятельств имеющиеся коды сопряжения будут стерты, а новые еще успеют залиться в блок, и после перезагрузки блока он упадет в CP. Если не получилось, повторяем снова.

Установка X прошивки, например, FL_2Q0907572T_X383___S.odx

Снять защиту компонентов
После снятия защиты необходимо убедиться, что открытый ключ изменился на нужный.
Посмотреть его можно в измеряемых величинах блока 13.

Для генерирования SWaP кодов понадобится VCRN (Vehicle Component Registration Number).
Данный код можно вытянуть из измеряемых величин 13 блока:

С помощью утилиты afcg.exe сгенерировать SWaP код. Для генерации кода понадобится ввести: VIN, VCRN (из 3 шага) и набор FEC кодов через пробел

Полученный SWaP код необходимо ввести в адаптации 13 блока (Передача кода разблокировки функции SWaP):

Установка обычной прошивки, не X в соответствии с таблицей

Заливка нужной параметрии в соответствии с таблицей

Восстановление кодировок и адаптаций или настройка с нуля (см. ниже)

Проведение кодировок и адаптаций для первичной активации ACC¶

Настройка электроники двигателя

Сохранение номеров выбранных FEC кодов
В FSID группы необходимо по порядку прописать последние цифры выбранных FEC кодов (1 — 90, 2 — 91, 3 — 92, 4 — 93)
Например, выбраны FEC коды: 10009008, 10009101, 10009204, 10009307

Настройка приборной панели

Настройка рулевой рейки (для Skoda)

Настройка ГУ

Настройка парковочного ассистента

Источник

Дооснащение¶

Камера ассистентов¶

Оборудование:
1. Камера ассистентов
2. Кожух
3. Безрамочное зеркало без FLA
4. Кожух для крепления зеркала
5. Проводка

Схема:

Сенсорная панель климата¶

Датчик влажности¶

Датчик 3Q0907643 ставится вместо штатного датчика грязного воздуха

DYNAUDIO¶

[PR-KA1] [PR-KA2] Камера заднего вида¶

Настройка парковочного ассистента

Если калибровка камеры не сделана — будет висеть ошибка — отсутствуют базовые параметры.

Установка китайской камеры

К ГУ можно так же подключить и китайскую камеру без поддержки траекторий. Но в этом случае необходимо будет поправить ряд кодировок:

Задние ручки kessy¶

Оборудование:
— ручки 510837205G 510837206G
— проводка от Тигуана в сборе от передних дверей
— разъём в ответную часть проводки
— пины в дверные разъёмы по 6 штук 12527545852 и 12527512135
— пины в блок kessy 6 штук N90764701

Схема подключения правой двери:

Схема подключения левой двери:

Шаги: 1. Разобрать двери (скинуть обшивку), демонтировать старые и установить новые ручки по инструкции из ELSA, вытянуть провод из «мокрой» части двери наружу, уложив его так, чтобы его не цепляло стекло при опускании.
2. Протянуть по 3 провода из готовой проводки от ручек до разъема двери, массу примотал к массе на блоках дверей, смотать все с заводской косой и запиновать разъемы между дверью и стойкой, для этого необходимо частично демонтировать проводку из двери.
3. Пинуем провода в разъемы задних дверей.
4. Пинуем ручки в разъемы стоек.
5. По порогу и по жгуту проводки подсветки ног прокладываем провода от стойки двери до блока Kessy и пинуем блок по инструкции.

Side Assist¶

Существуют 2 типа радаров. С 2020 года поставляются радары, с которых не надо снимать защиту компонентов и делать калибровку

Источник

Активация FPA / Fahrprofilauswahl / Drive Mode

Моя машина была обделена этой функцией с завода и само собой мне хотелось исправить это безобразие! 😁

Думаю нет смысла описывать работу FPA, все и так знают что это такое. 🙂

На первый взгляд очень простой ретрофит, установить новый блок кнопок, протянуть 2а провода в BCM и активировать SWAP код.
Но на самом деле это оказалось совсем не так просто…

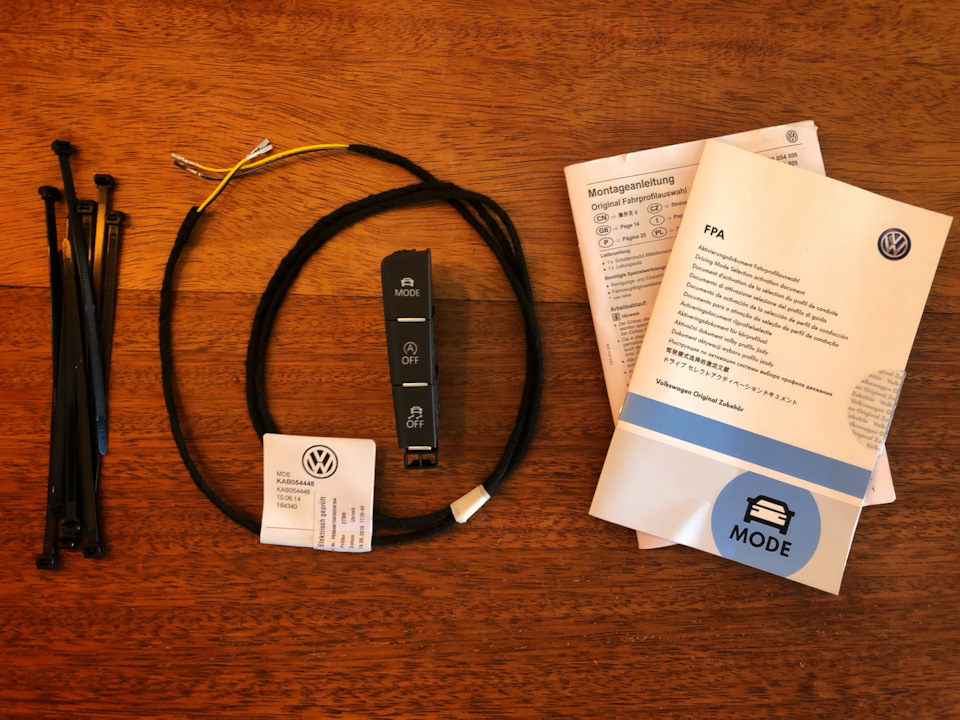

Был найден и приобретен необходимый комплект активации FPA / VW Golf 7 Fahrprofilauswahl
OEM номер комплекта — 5G0054809
А так же в очередной раз приобрёл Онлайн доступ для его самостоятельной активации.

Хочу поблагодарить Рината за помощь с пересылкой!

Можно сказать, что владельцам Гольфов повезло так как на другие модели таких комплектов в свободной продаже нет, а на какие-то и вообще не существует.
Как мне объяснили для других моделей SWAP (или весь комплект) подбирается строго по VIN коду у дилера.

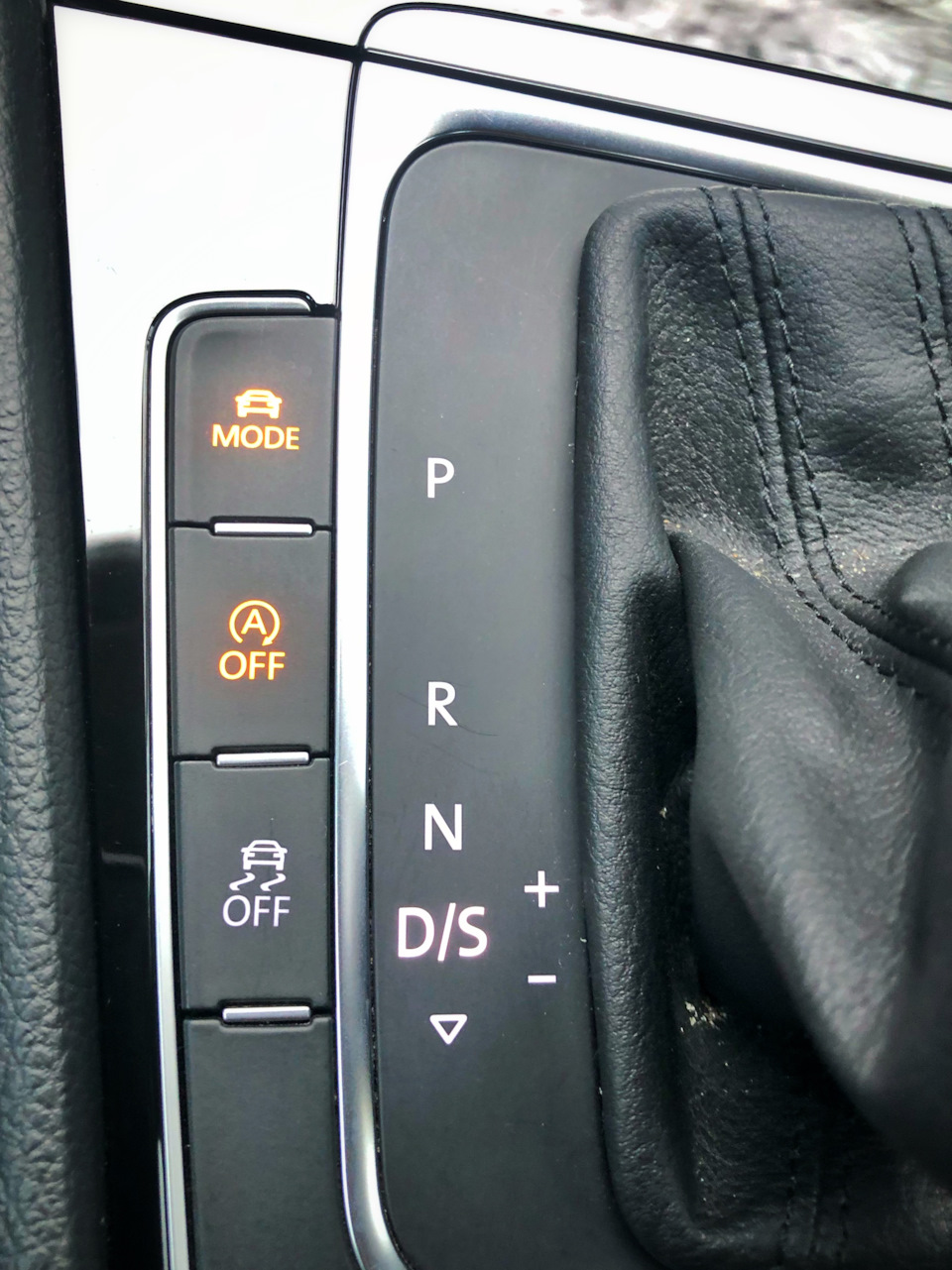

Кнопка была установлена давным давно 😄 и дело оставалось только за активацией SWAPа.
Как говорят знающие люди, — при неправильной активации официальный SWAP очень легко прое потерять.
Поэтому следуем всем известным рекомендациям.
А из того, что мне известно — авто должно быть в полном стоке иначе активация не пройдёт…

Геморройно, но для меня не проблема!

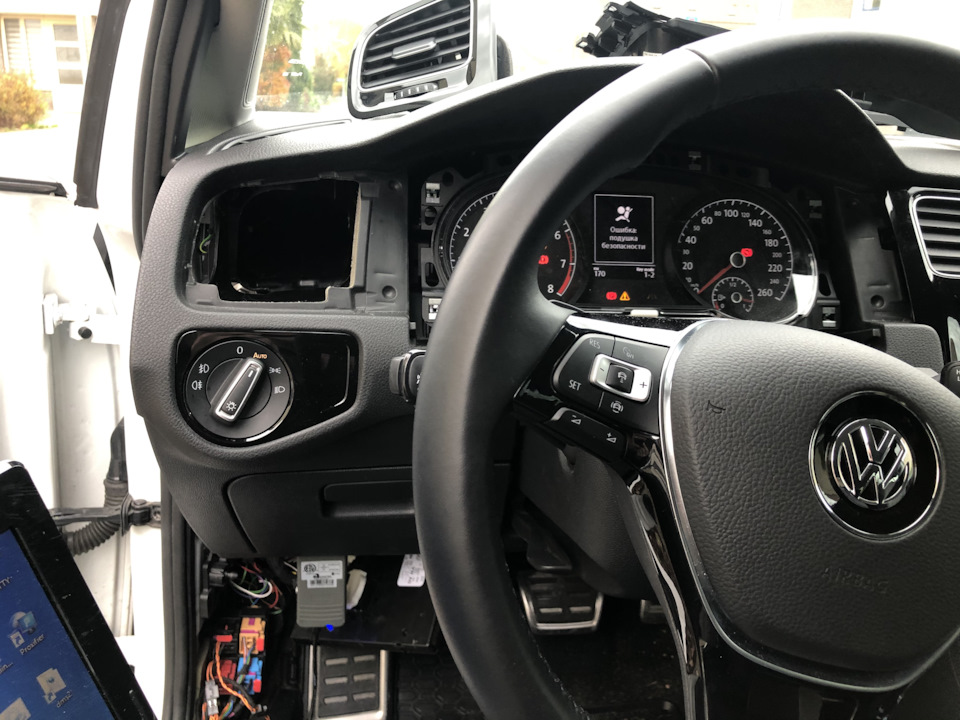

Возвращаем машину практически а стоковое состояние:
— меняем AID на старую Ч/Б приборку
— ставим стоковый BCM
— ставим стоковый Gateway
По идее нужен ещё стоковый 5F, но он уже давно продан. 🤷‍♂️ По этому просто его отключаем!

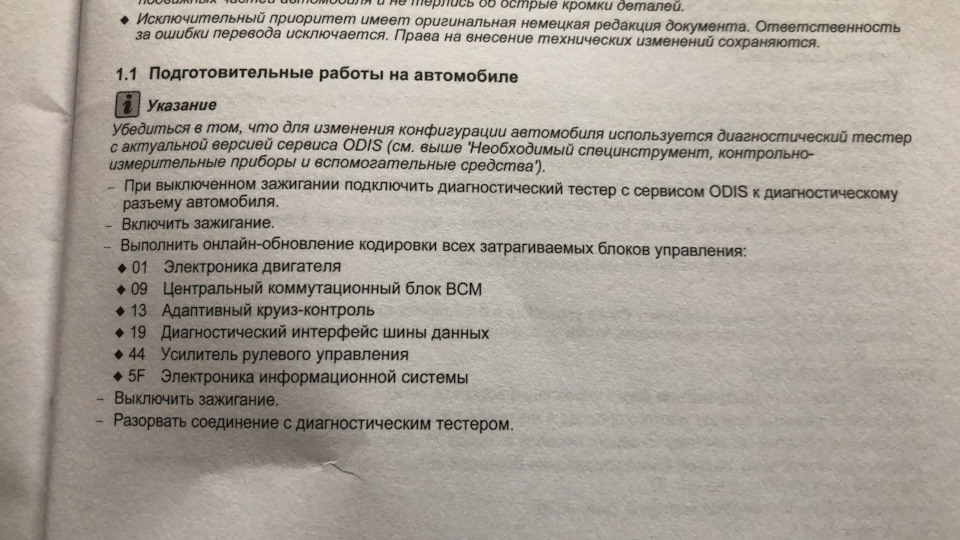

Дальше действуем по инструкции:

В которой говориться:
« Выполнить онлайн-обновление кодировки всех затрагиваемых блоков управления:
01, 09, 13, 19, 44, 5F»
То есть нужно с помощью онлайна восстановить заводскую кодировку всех этих блоков и как оказалось в последствии — это очень важно!

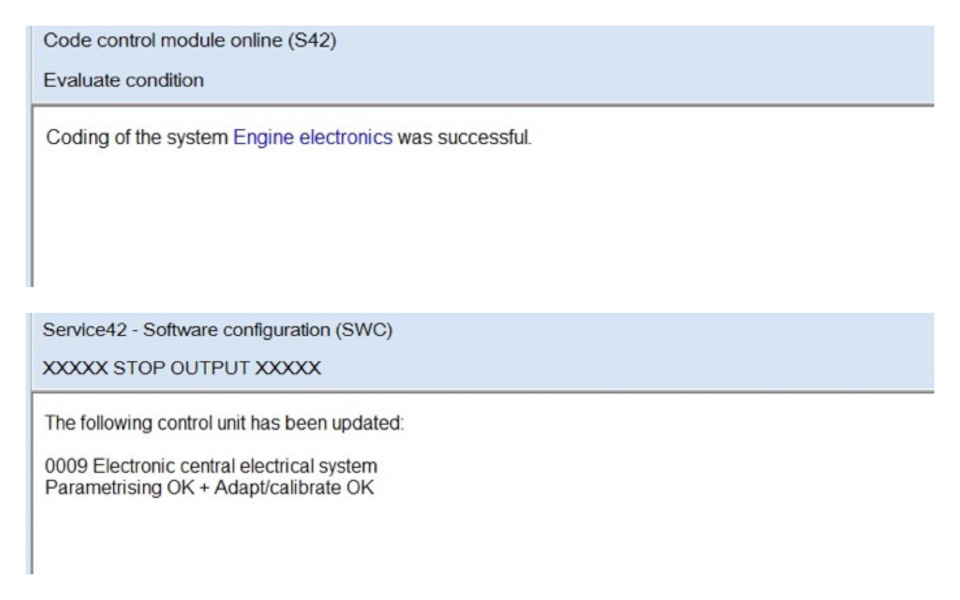

Поочерёдно кодируем все блоки…
Так как в блоке 09 у нас отсутствует кодировка, нужно выбрать пункт Control module Software configuration

После этого мероприятия глянул ошибки в блоках и ужаснулся.
Так как у меня уже много всего доустановлено, решил хотябы активировать заретрофиченные модули чтоб хоть немного уменьшить количество ошибок.

В принципе всё готово для активации!

В инструкции выглядит всё просто…

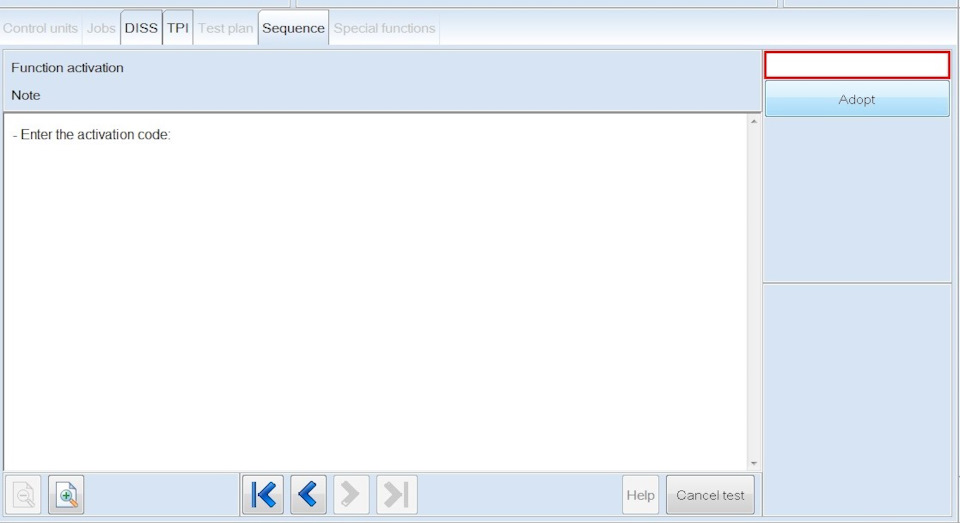

Вводим код активации который состоит из трёх частей.

Ладошки уже начинают немного потеть…
Жмём Enter
В ОДИСе как всегда запустились куча непонятных процессов и через дцать секунд вылезло это:

Прое потерял! — Подумал я. И одновременно с этой мыслью холодок пробежал по моему позвоночнику 🥶

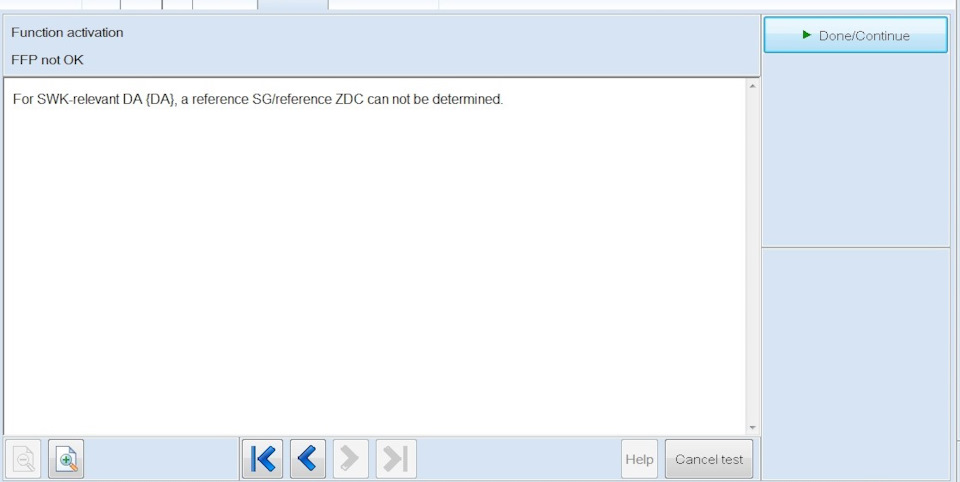

После чего ODIS выдал надпись Activation NOT OK

Расстроенный и опечаленный я пошёл просить помощи у профессионалов.
Обратился к за помощью к Паше — Pashustic
Респект и уважуха, Бро!😎
Спасибо за помощь!🙏

Паша сразу откликнулся и подключился через Тимку.
Но нас ждал ещё один сюрприз, по неизвестным причинам Онлайн перестал работать 🤦‍♂️
Слава Богу его работу восстановили через пару часов и мы продолжили активацию.

Предварительно я ещё раз провёл Software Configuration 19го блока так как до этого я изменил Gateway installation list и скорее всего это и было причиной отказа активации в первый раз.

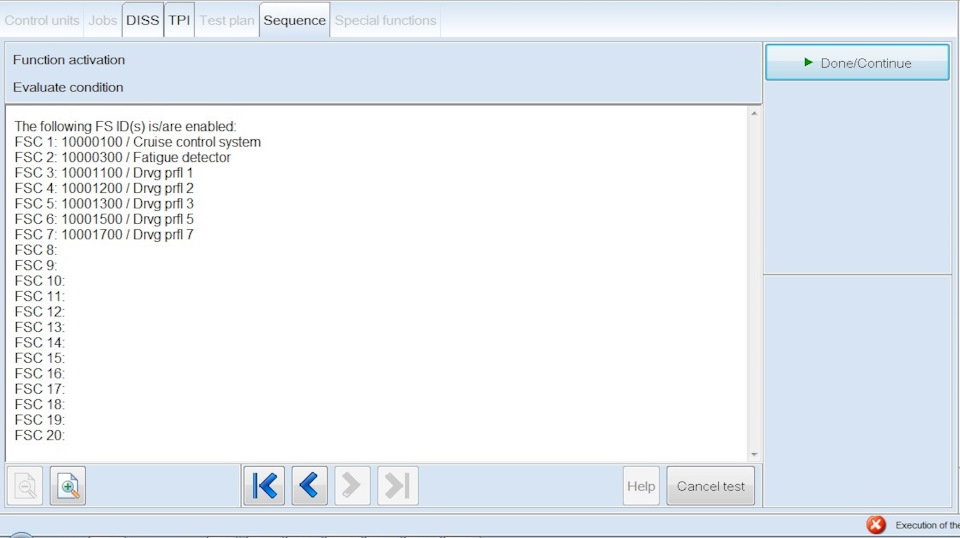

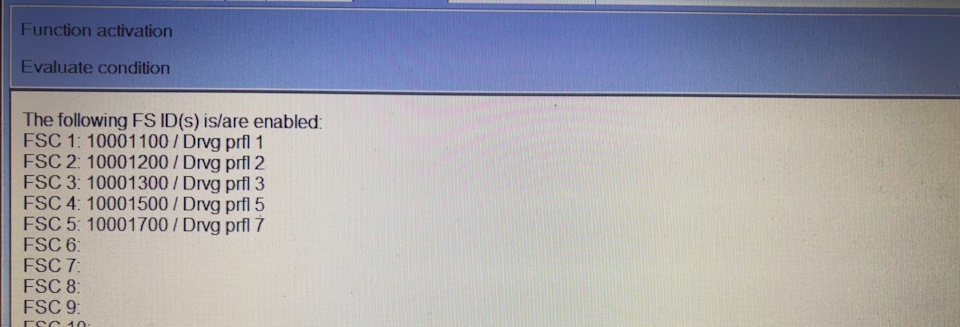

На этот раз активация прошла успешно! 🥳

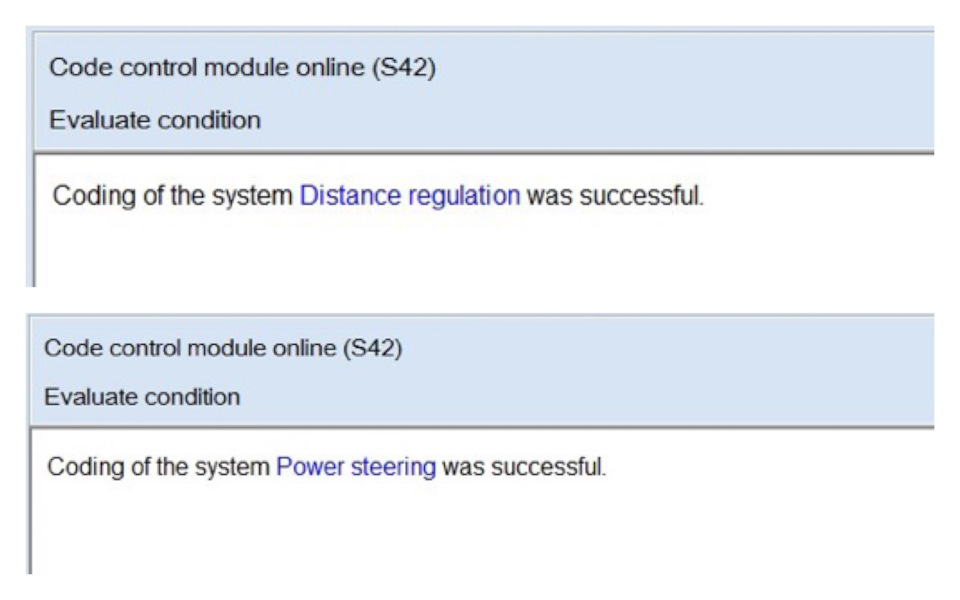

ODIS начал кодировать и параметризовать все затрагиваемые блоки по очереди и в конце выдал:

Дело осталось за малым, вернуть мой AID, BCM и GW на место и провести функцию восстановления свапов (FFS) на новом гейте.

Тут уже сюрпризов не возникло.

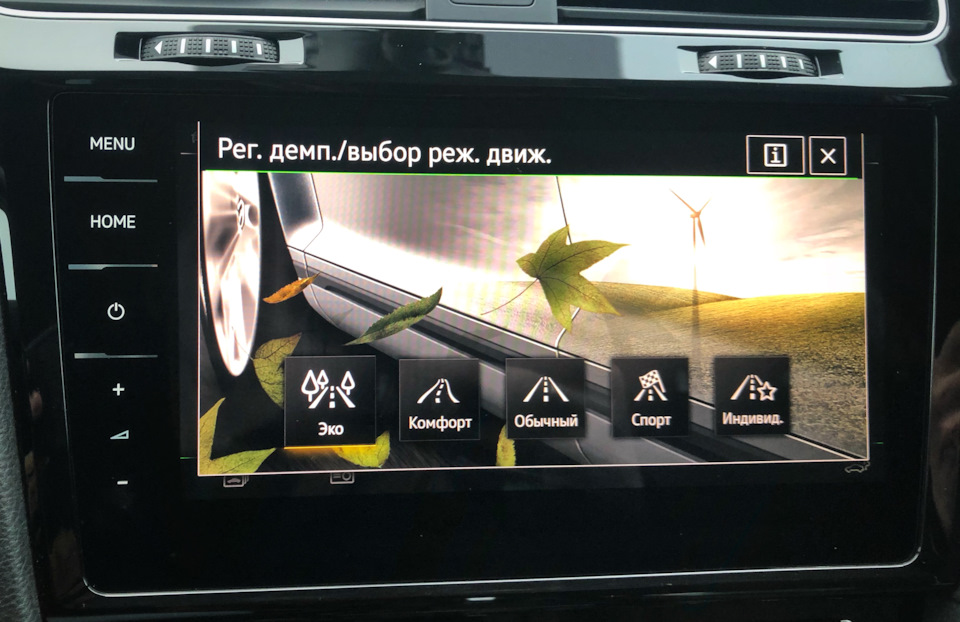

Ну и конечно сами Driving Profiles

Еще я закодировал смену цвета Ambient подсветки при выборе профиля движения! 😎

Источник

Активация CarPlay и прочих SwAP/FEC кодов в Bolero

С момента покупки машины хотелось CarPlay, распробовав его на прокатных машинах за границей оказалось что к хорошему быстро привыкаешь. Время шло, Bolero 5Q0035819B был заменен на 5Q0035842C. Но отдавать 7500₴ за активацию SmartLink не очень улыбалось.
В какой то момент наткнулся на пост камрада apt1k про активацию всего этого добра без регистрации и СМС. Тут же был заказан китайский VAS 5054A и раздеребанен первый попавшийся под руку переходник microSD->SD.

Много времени было потрачено на попытки «потренироваться на кошках» на 5Q0035819B. Как оказалось, в силу использования mainstd секции, его просто так нельзя поломать инструментами в свободном доступе, ну и SmartLink в нем нет. Зато был приобретён опыт ремонта юнитов.

Второе отличие: я не стал конвертировать образ ISO в VMDK, патчить и закидывать обратно, а просто пробросил EMMC память в виртуальную машину QNX (как поднимать и настраивать смотри в статье про Seat).

Выбираем жесткий диск

Physical Drive 0 и 1 это мои диски C и D, 3 — кардридер

Подключаем, запускаем виртуальную машину.
Подключаемся WinSCP и забираем swap файл.

Патчим его, проверяем, что внутри все обновилось

Закидываем обратно через WinSCP, обновляем пермишны файла на 777

Отпаиваем адаптер, смываем флюс. Берем ноутбук, VAS 5054A и идем ставить все назад и закидывать SwAP-коды.

Немного терпения и вуаля:

Активировал, все что можно было активировать:
00060100 — Vehicle Data Interface
00060200 — Infotaiment Control
00060300 — Mirror Link
00060400 — Performance monitor (Sport HMI) — на MPI бесполезная фигня:)
00060800 — Apple CarPlay
00060900 — Google Automotive Link
00070100 — SDS (Voice Activation) — голосовое управление работает на удивление хорошо, но не дружит с CarPlay
00070400 — Electronic voice amplifier driver — кто-то будет сзади ехать, спрошу че как:)

После того как все коды закинуты, решил убрать оставшиеся недействительные FEC коды от Фабии-донора магнитофона. Для этого используем следующий SwAP код:
1102FFFFFFFD030000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Защиту компонентов не патчил, так как она была снята раньше у ОД

Благодарности:
apt1k — за подробный пост и моральную поддержку
lprot — за популяризацию, помощь с 819 юнитом и моральную поддержку:)

Источник

Сборник кодировок для автомобилей VAG платформа MQB

Коды доступа.
11966 (25004) — 03

31347 — 09
20103 — 03 17 5F

14117 — 13
27971 — 01
19249 – 44

1. Управление и динамика.
1.1 Настройка рулевой рейки (профиль вождения).
Особенности
«Characteristic curve of steering assistance» имеет 5 значений: Driver profile …, Comfort, Automatic, Dynamic, Default.
При значении Dynamic руль всегда остается тяжелым, Comfort — при медленной езде руль легкий, по мере ускорения руль утяжеляется.
«Driving Profile switchover» имеет 2 значения: direct, incremental.
Direct в отличии от incremental, на поворотах возвращает руль в исходное положение (прямо), такой эффект особенно ощущается на маневрах небольшой скорости.
Кодировка:
Блок 44 → логин-пароль 19249 → кодиров. длин.кодиров. → Байт 0 → включить Бит 7 (было 01, стало 81)
Затем: Блок 44 → адаптация → Characteristic curve of steering assistance → выбираем нужное значение→ сохранить
и Driving Profile switchover (Переключение профиля вождения) → выбираем нужное значение → сохранить
Примечания
Кто любит легкий руль выбираем Comfort и incremental.

1.2 Активация ESC Sport.
ВНИМАНИЕ! Для активации у вас должен быть блок ABS с 30 байтным кодированием.
Кодировка:
Блок 03 → кодиров. длин.кодиров. → Байт 29 →заменить значение на «09»
Чтобы, ESP не включалась обратно при скорости выше 100км/ч
Блок 03 → адаптация → ESP activation depending on speed (Electronic stabilitin program) → деактивировать → сохранить

1.3 Меню ESC.
ВНИМАНИЕ! Для активации у вас должен быть блок ABS с 30 байтным кодированием.
Кодировка:
Блок 03 → кодиров. длин.кодиров. → Байт 29 → заменить на «05» (даёт менюшки ESC ВКЛ, ASR выкл, ESC выкл.)
заменить на «06» или «08» (даёт менюшки ESC ВКЛ, ESC Sport, ESC выкл.)

1.4 Настройка антибукса при старте (подавление вибраций при старте).
Особенности
Есть 3 значения Strong, Normal, Maximum
Кодировка
Блок 03 → логин-пароль 20103 → адаптация → «Starting vibration reduction» → выбираем нужное значение → сохранить
Примечания
Тот кто не хочет стирать резину ставим Maximum но движок душится. Значение Strong с завода.

1.5 Активация функции TSC (Ассистент контроля полосы)
Описание
TSC – Компенсация крутящего момента. Эта функция позволяет исключить и в каких-то моментах свести на минимум увод руля вправо при резком ускорении.
Особенности
Есть 3 значения: 00-Torgue Steer Compensation (TSC) inactive, 04-Torgue Steer Compensation (TSC) with learned Value active, 08-Torgue Steer Compensation (TSC) without learned Value active.
Важно! Кодируя китайским шнурком скорее всего список этих 3-х значений будет не доступен, поэтому включаем нужный бит 2 это 04- значение или бит 3 дает 08- значение, выключенные бит 2, бит 3 дают 00- значение.
Кодировка
Блок 44 → логин-пароль 19249 → кодир-длин.кодир → Байт 0 → включить Бит 2 или Бит 3

1.6 Активация HHC (Помощь при старте на подъеме).
Описание
HHC (Hill Hold Control) — удержание автомобиля в начале движения при спуске или подъеме на склон, пока водитель не нажмет педаль газа.
Особенности
Проверено на 30 байтном (MK100ESP 033001 (SK37)), авто 2013 года.
На авто 2014 г. 29 байт (MK100ESP 063***) исх. кодировка отличается не рискнул.
Кодировка
Блок 03 → кодир-длин.кодир → Байт 25 → «20» заменить на «21»

1.7 Адаптация HHC.
Особенности
Есть 3 значения: early (рано), normal, поздно.
Кодировка
Блок 03 → адаптация → (10) Berganfahrassistent → выбираем нужное значение → сохранить

1.8 Активация косвенного датчика давления в шинах (Indirect TPMS).*
Описание
Эта информация берется из блока ABS. В случае если колесо спущено, то его радиус уменьшается и частота вращения увеличивается. Если это изменение сохраняется на протяжении определенного времени, то бортовой компьютер выдает предупреждение о необходимости проверки.
Кодировка
А) Блок 03 → кодирование → копируем значение (текущей кодировки) в поле (новая кодировка), далее меняем последние 6 цифр на следующие значения для 30 байтного блока «30C002», для 29 байтного блока «30C0» нажимаем кнопку выполнить.
Б) Блок 5F → адаптация →
(13)-Vehicle function list BAP-tire_pressure_system_0x07 выбираем значение «active»
(14)-Vehicle function list BAB-tire_pressure_system_0x07_msg_bus выбираем значение «Suspension data bus»
(56)-Vehicle menu operation-menu_display_rdk выбираем значение «active»
(58)- Vehicle menu operation-menu_display_rdk_over_threshold_high выбираем значение «active»
В) Блок 17 → кодир-длин.кодир → 4 Байт → включить Бит 0: Indirect Tire Pressure Monitoring System(TPMS) installed.
Примечания
В настройках магнитолы должно появиться меню датчика, там можно сохранять/сбрасывать память давления шин.

1.9 Просушка дисков.
Особенности
Есть 3 значения: weak, strong, по умолч. стоит (weak)
Кодировка
Блок 03 → адаптация → Disk drying → выбрать нужное значение → сохранить

2. Свет.
2.1 Включение задних габаритов в режиме только ДХО (с подсветкой номера и приборки).
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(6)-Tagfahrlicht-Dauerfahrlicht aktiviert zusaetzlich Standlicht auswählen → активировать → сохранить

2.3 Отключение ходовых огней в режиме «0» при поднятии ручника.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация → (5)- Tagfahrlicht-Dauerfahrlicht bei Handbremse abschalten → активировать → сохранить
Примечания
Отключение ДХО также появится в меню мафона, также отключение ДХО можно сделать в следующей кродировке.

2.4 Отключение ДХО через меню.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация → (2)-Daytime running lights-Tagfahrlicht Aktivierung durch BAD oder Bedienfolge möglich → активировать → сохранить

2.5 Режим работы стояночных огней.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(4)-Driving light and parking light-Parklicht ueber LSS aktiviert → выбираем нужное значение → сохранить

2.6 Изменение количества мигания поворотника в режиме обгона или перестроения.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(2)-Turn signal control → «3» выставляем нужное количество «5» → сохранить

2.7 Настройка порога скорости срабатывания ассистента дальнего света. Непроверил!
Кодировка
Блок A5 → адаптация → Aktivierungsgeschwindigkeit für Fernlichtassistent (activation speed for high-beam assistant) → выставляем скорость (по умолчанию 57) → сохранить

2.8 Светодиоды в подсветку номера (не будет выдавать ошибку).
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(1)-Leuchte25KZL HA59-Lasttyp 25 → вводим значение «43» → сохранить
(6)- Leuchte25KZL HA59-Dimmwert AB 25→ вводим значение «127» → сохранить

2.9 Включение противотуманок при включении функции Coming home, Living home. Не проверил!
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(4)-Comfort illumination-Coming Home Leuchten → Fog Light

2.10 Вкл./откл. системы адаптивного освещения в поворотах (Corner) в зависимости от скорости. Не проверил!
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(3)-… (Static AFS) → вводим значение «0»
(4)-… (Static AFS) → вводим значение «50»

2.11 Система адаптивного освещения (Corner) в поворотах.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
Leuchte 12NL LB45-Lichtfunktion B 12 → Abbiegelicht links
Leuchte 13NL RB5-Lichtfunktion B 13 → Abbiegelicht rechts

2.13 Надпись (Coming Home / Leaving Home) в меню.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(11)-driving light and parking licht → menueeinstellung CHO LHO → выбираем → Menuesteuerung Zeit aktiveren → сохранить

2.14 Активация двух задних ПТФ.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(4)-Leuchte26NSL LA72-Lichtfunktion A 26 → выбираем → Nebelschlusslicht wenn kein Anhaenger gesteckt und Rehtsverkehr → сохранить → затем →
(4)-Leuchte27NSL RC6-Lichtfunktion A 27 → выбираем → Nebelschlusslicht wenn kein Anhaenger gesteckt und Rechtsverkehr → сохранить
(6)-Leuchte27NSL RC6- Dimmwert AB 27 → значение «0» меняем на «100» → сохранить

2.15 Стробоскоп (перемигивание ДХО (галоген) с дальним светом и поворотниками).
Особенности
Эта кодировка для машин с комплектацией «галогенных» ламп ДХО.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(16)-Leuchte 4TFL LB4 Lichtfunktion G4 → выбираем → Blinken Links Hellphase → сохранить
(17)-Leuchte 4TFL LB4 Lichtfunktion Н4 → выбираем → Lichthupe generеll → сохранить
(18)-Leuchte 4TFL LB4 Dimmwert GH4 → значение «0» остается
(19)-Leuchte 4TFL LB4 Dimming Direction GH4 →выбираем → minimize → сохранить
(16)-Leuchte 5TFL RB32 Lichtfunktion G5 → выбираем → Blinken rechts Hellphase → сохранить
(17)-Leuchte 5TFL RB32 Lichtfunktion Н5 → выбираем → Lichthupe generеll → сохранить
(18)- Leuchte 5TFL RB32 Dimmwert GH5 → значение «0» остается
(19)- Leuchte 5TFL RB32 Dimming Direction GH5 →выбираем → minimize → сохранить

2.16 Стробоскоп (дальний + ПТФ).
Кодировка
Блок 09 → логин-пароль 31347 → адаптация → driveng light and parking lightZahl der aktivern Sheinwerfer Auf 2 limitieren → активировать → сохранить

2.17 Перемигивание поворотников с ДХО (LED).
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
Leuchte2SL VLB10-Lichtfunktion G 2 → выбираем → Blinken links aktiv (Hellphase) → сохранить
Leuchte2SL VLB10-Dimmwert GH 2 → вводим значение «0» → сохранить
Leuchte2SL VLB10-Dimming Direction GH 2 → выбираем → minimize → сохранить
Leuchte3SL VRB21-Lichtfunktion G 3 → выбираем → Blinken rechts aktiv (Hellphase) → сохранить
Leuchte3SL VRB21-Dimmwert GH 3 → вводим значение «0» → сохранить
Leuchte3SL VRB21-Dimming Direction GH 3 → выбираем → minimize → сохранить

2.18 Активация ПТФ совместно с ДХО.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
Leuchte12NL LB45-Lichtfunktion С12 → выбираем → Tagfahrlicht (Daytime Running Light) сохранить
Leuchte12NL LB45-Lichtfunktion D12 → not active
Leuchte12NL LB45-Dimmwert CD12 → значение «100» → сохранить
Leuchte12NL LB45-Dimming Direction CD12 → выбираем → maximize
Leuchte13NL RB5-Lichtfunktion С13 → выбираем → Tagfahrlicht (Daytime Running Light) → сохранить
Leuchte13NL RB5-Lichtfunktion D13 → not active
Leuchte13NL RB5-Dimmwert CD13 → значение «100» → сохранить
Leuchte13NL RB5-Dimming Direction CD13 → выбираем → maximize → сохранить

2.19 Активация ДХО совместно с ближним светом.
Особенности
Здесь мы заменяем Coming Home/Leaving Home, значит при провожании и встрече светом лампа ДХО не будет гореть.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(передний левый ДХО)
(8)-Leuchte 4TFL LB44-Lichtfunktion C4 → Сoming Home oder Leaving Home Active → меняем на → Abblendlicht Links
(10)-Leuchte 4TFL LB44-Dimmwert CD4 → значение «30» меняем на «100» → сохранить
(передний правый ДХО)
(8)-Leuchte 5TFL RB32-Lichtfunktion C5 → Сoming Home oder Leaving Home Active → меняем на → Abblendlicht Rechts → сохранить
(10)-Leuchte 5TFL RB32-Dimmwert CD5 → значение «30» меняем на «100» → сохранить
Примечания
Будьте внимательны! Запоминайте предыдущие значения.

2.20 Отключение передних габаритов при включенном ближнем свете.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(12)-Leuchte 4TFL LB44-Lichtfunktion G4 → выбираем → Abblendlicht links → сохранить
(13)-Leuchte 4TFL LB44-Lichtfunktion H4 → остается → not active
(14)-Leuchte 4TFL LB44-Dimmerwert GH4 → значение «0» → сохранить
(15)-Leuchte 4TFL LB44-Dimming Direction GH4 → выбираем → minimize → сохранить
(12)-Leuchte 5TFL RB32-Lichtfunktion G5 → выбираем → Abblendlicht rechts → сохранить
(13)-Leuchte 5TFL RB32-Lichtfunktion H5 → остается → not active
(14)-Leuchte 5TFL RB32-Dimmerwert GH5 → значение «0» → сохранить
(15)-Leuchte 5TFL RB32-Dimming Direction GH5 → выбираем → minimize → сохранить

2.21 Активация включения задних ПТФ совместно с тормозами.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(8)-Leuchte 26NSL LA72-Lichfunktion C26 → Standlicht Algemein (Schlusslicht, Positionslicht, Begrenzungslicht) → меняем на → Break Light → сохранить
(10)-Leuchte 26NSL LA72-Dimmerwert CD26 → значение «16» заменить на «100» → сохранить
(8)-Leuchte 27NSL RC6-Lichfunktion C27 → Standlicht Algemein (Schlusslicht, Positionslicht, Begrenzungslicht) → меняем на → Break Light → сохранить
(10)-Leuchte 27NSL RC6-Dimmerwert CD27 → значение «16» заменить на «100» → сохранить

2.22 Включение передних поворотников (Америк.вар) совместно с габаритами.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(9)-Leuchte 0BLK VL B36 Lichtfunktion D0 → Not Active → меняем на → Standlicht allgemein (Schlusslicht, Positionslicht, Begrenzungslicht) → сохранить
(10)-Leuchte 0BLK VLB36 Dimmwert CD0 → значение «0» меняем на «30» → сохранить
(12)-Leuchte 0BLK VLB36 Lichtfunktion E0 → Not Active → меняем на → Blinken Links Dunkelphase → сохранить
(15)- Leuchte 0BLK VLB36 Dimming Direction EF0 → maximize → меняем на → minimize → сохранить
(9)-Leuchte 1BLK VRB20 Lichtfunktion D0 → Not Active → меняем на → Standlicht allgemein (Schlusslicht, Positionslicht, Begrenzungslicht) → сохранить
(10)-Leuchte 1BLK VRB20 Dimmwert CD0 → значение «0» меняем на «30» → сохранить
(12)-Leuchte 1BLK VRB20 Lichtfunktion E0 → Not Active → меняем на → Blinken Rechts Dunkelphase → сохранить
(15)- Leuchte 1BLK VRB20 Dimming Direction EF0 → maximize → меняем на → minimize → сохранить

2.23 Перемигивание ламп заднего хода с поворотниками при включении задней скорости и аварийки.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(8)-Leuchte 28RFL LC11 Lichtfunktion C → Active → меняем на → Blinken Links Hellphase → сохранить
(9)-Leuchte 28RFL LC11 Lichtfunktion D → остается → Not Active
(10)-Leuchte 28RFL LC11 Dimmwert СD → остается «0» → сохранить
(11)-Leuchte 28RFL LC11 Dimming Direction CD → maximize → меняем на → minimize → сохранить
(8)-Leuchte 29RFL RA64 Lichtfunktion C → Active → меняем на → Blinken Rechts Hellphase → сохранить
(9)-Leuchte 29RFL RA64 Lichtfunktion D → остается → Not Active
(10)-Leuchte 29RFL RA64 Dimmwert СD → остается «0» →
(11)-Leuchte 29RFL RA64 Dimming Direction CD → maximize → меняем на → minimize →

3. Комфорт.
3.1 Отключение оповещения о не пристегнутом ремне.
Кодировка
Блок 17 → кодир-длин.кодир → 00 Байт → 2 бит и 4 бит → выключить

3.2 Отображение скорости вращения вентилятора в автоматическом режиме.
Кодировка
Блок 08 → кодир-длин.кодир → 11 Байт → 6 бит → включить

3.3 Сохранение последнего набор сиденья стадии нагрева.
Кодировка
Блок 08 → адаптация → Speicherung der Sitzheizungsstufe Fahrer (Retention of driver’s seat heater level) → активировать → сохранить
там же: Speicherung der Sitzheizungsstufe Beifahrer активировать (Retention of passenger’s seat heater level) → активировать → сохранить

3.4 Авто рециркуляция печки после выключения зажигания.
Кодировка
Блок 08 → кодир-длин.кодир → 04 Байт → значение «00» заменить на «10»

3.5 Наклон правого зеркала при движении задним ходом.
Кодировка
Блок 52 → кодир-длин.кодир → 04 Байт → 2 бит 3 бит → включить
Блок 09 → адаптация →
(15)-Access control 2-Spiegelabsenkung bei Rueckwaertsfahrt → активировать → сохранить
(20)-Access control 2-Menuesteuerung Spigelabsenkung → активировать → сохранить
После этого заходишь в CAR (бортовой компьютер в магнитоле)-Обзор-Зеркала-снимаешь галку с синхронной регулировки зеркал и ставишь галку на опускание заднего зеркала. После этого нужно сделать сброс к «Заводским настройкам»… Hard-reset — CAR+SETUP

3.7 Закрытие окон при дожде.
Внимание! Кодировка принимается только в ODIS или VCDS 14 и выше.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(14)-Access control 2-RegenschlieRen → выбираем → permanently → сохранить
(26)-Access control 2-Menuesteuerung Regenschliessen → активировать → сохранить
Блок 09 → кодирование → выбираем (подблок) датчик дождя (RLFS: rain and light sensor) → длинное кодирование → 00 Байт → 1 бит 2 бит → включить
Примечания
06885D: кодировка для RLFS сенсора шкоды.
или 07C85D — для включения фар после 140км/ч(motorway light)

3.8 Работа стеклоподъёмников при выключенном зажигании.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(13)-Acces control 2-Freigabenachlauf FH bei Tueroeffnen abbrechen → активировать → сохранить
Примечания
При выключенном зажигании стеклоподъемники продолжают работать, открыли закрыли дверь стеклоподъемники выключаются.

3.9 Увеличение времени обогрева заднего стекла.
Особенности
Вводимое значение измеряется в секундах, например 1200 / 60 = 20 (минут)
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(03)-Window heater → вводим нужное значение → сохранить

3.10 Автоматическая разблокировка дверей при вынимании ключа зажигания из замка.
Кодировка
Блок 09 → кодир-длин.кодир → 00 Байт → бит 3 → включить

3.11 Брелок работает при включенном зажигании.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(1)-Access control-Funk bei Klemme 15 ein → активировать → сохранить

3.12 Звуковое сопровождение открытия и закрытия штатным пультом.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация → Находим (*)-Acknowledgement signals-… →
1 канал – YES, 2 канал – YES, 8 канал – Activ, 7 канал – Activ, 3 канал – Normal.
Примечания
На компл. элеганс активируется в меню болеро.

3.13 Увеличение интервала срабатывания омывателей фар.
Особенности
Величина значения измеряется в секундах.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(1)-Windshield wiper-Anzahl … → вводим «15» → сохранить

3.14 Увеличение времени срабатывания омывателей фар.
Особенности
Величина значения измеряется в секундах.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(2)-Windshield wiper-SRA … → вводим «1500» → сохранить

3.15 Сервисное положение дворников.
Особенности
Функция актуальна при наличии подогрева лобового стекла.
Service position: по умолчанию 166.505329 градусов, меняем в меньшую сторону.
Alternative position 2: позиция дворников при выключенном зажигании.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
Service position → вводим нужное значение → сохранить

3.16 Блокировка двери багажника.
Кодировка
Блок 09 → логин-пароль 31347 → адаптация →
(16)-Access control-ZV Heck nur direkt auswerfen → активировать → сохранить
Примечания
Elek-tronik: блокирует багажник в октавии, открывается только изнутри, механически. Никакие нажатия ни на какие кнопки не помогли. «подарок» для особых клиентов.

4. Комфорт.
4.1 Тест стрелок.
Кодировка
Блок 17 → логин-пароль 20103 → кодир-длин.кодир → 01 Байт → бит 0 → включить

4.2 Деактивировал (звук. сообщение) о включенном зажигании при открытии двери.
Особенности
Есть 3 значения: No display (tbd), Driver door, All doors.
Кодировка
Блок 17 → логин-пароль 20103 → адаптация → Ignition active message; trigger → выбираем «No display (tbd)» → сохранить

4.3 Отображение состояния батареи в бортовой компьютер.
Выключаем зажигание — нажимаем и держим кнопку «Set» на приборке до тех пор пока не появится надпись
1. Нажмите кнопку Кнопка / поездки поездка одометра (кнопка 0.0 / SET) и удерживайте
2. Отпустите кнопку, когда индикаторы состояния дисплей батареи
3. Отображается индикатор батареи

4.4 Стартовая заставка магнитолы. Не проверил!
Внимание! Есть вероятность что VCDS 12 кодирует эту опцию не корректно!
Особенности
Есть 4 значения: 03 – GTI, 07 – R, 02 – GTD, 01 – Hybrid.
Кодировка
Блок 5F → логин-пароль 20103 → кодир-длин.кодир → 17 Байт → заменить на нужное значение

4.5 Смена скрина магнитолы и приборки.
Внимание! Есть вероятность что VCDS 12 кодирует эту опцию не корректно!
Кодировка
Блок 5F → логин-пароль 20103 → кодир-длин.кодир → 17 Байт → заменить на «02»
затем: Блок 17 → адаптация → Displaydarstellung → Variante 2

4.7 Деактивация AM диапазона в магнитоле.
Кодировка
Блок 5F → логин-пароль 20103 → кодир-длин.кодир → 14 Байт → бит 01 → включить
(было «00» стало «02»)

4.8 Предупреждение о превышении скорости 120км/ч. Не проверил!
Кодировка
Блок 17 → логин-пароль 20103 → кодир-длин.кодир → 00 Байт → бит 06 → включить

4.9 Часы в режиме 12ч или 24ч.
Кодировка
Блок 17 → логин-пароль 20103 → кодир-длин.кодир → 01 Байт → бит 07 → выключить

4.10 Пробег в км. до следующего ТО.
Кодировка
Блок 17 адаптация → SIE: maximum Value of distance to service → вводим нужное значение → сохранить

4.11 Количество дней до следующего ТО.
Кодировка
Блок 17 адаптация → SIE: maximum Value of time to service → вводим нужное значение → сохранить

4.12 Таймер круга. Не проверил!
Кодировка
Блок 17 → логин-пароль 20103 → кодир-длин.кодир → 01 Байт → бит 03 → включить

4.13 Улучшение звука болеро.
Кодировка
Блок 5f → логин-пароль 20103 → кодир-длин.кодир → 11 Байт → заменить на «04»
Примечания
После кодирования необходимо выключить зажигание.

Источник
