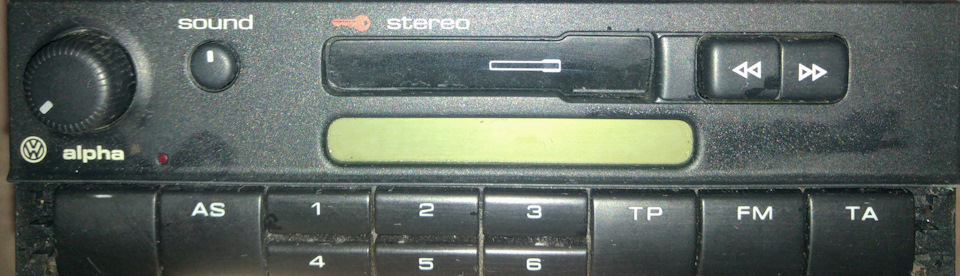

14. Наконец-то музыка, aux своими руками, раскодировка VW Alpha,

Доброго времени суток.
Не так давно помог другу добавить линейный вход в VW Beta www.drive2.ru/l/490859924864106724/
А сам, как сапожник без сапог, пустое место вместо магнитолы не украшает салон и не гладит музыкой уши.
Дело в том, что с машиной мне досталась не родная гамма, а лишь закодированная альфа с прошлого поколения VW. Всё не было желания и времени, что-то с ней делать. И вот припекло, решил эту поставить, пока не купил хорошую магнитолу.(хочу штатную гамму)

Для разблокировки пришлось выпаивать чип памяти и сливать дамп, в нем искать код. Прошла операция не совсем гладко, долго мучился с китайским программатором. Но победил 😀

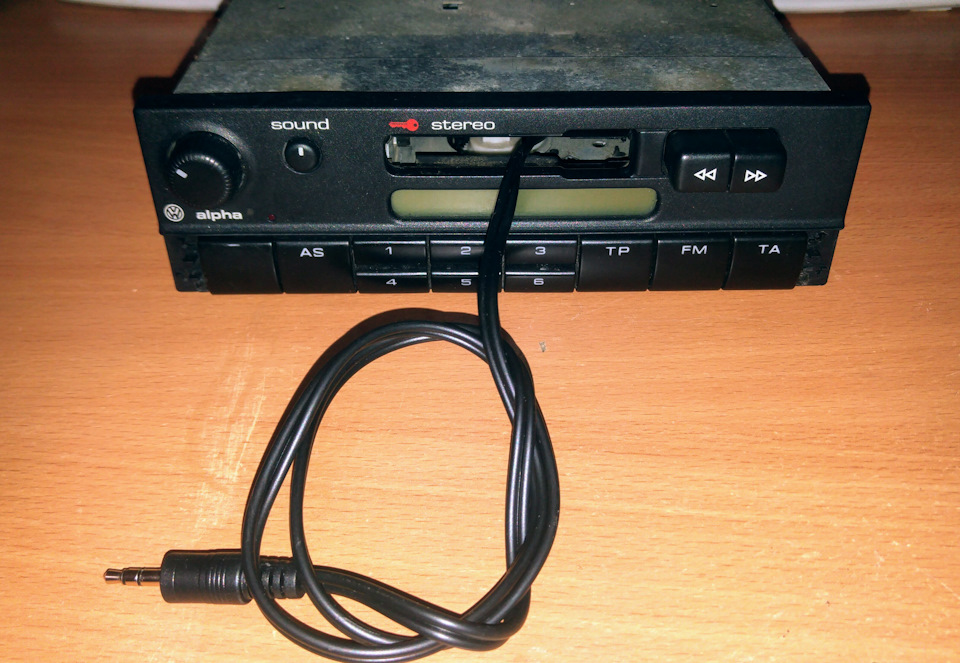

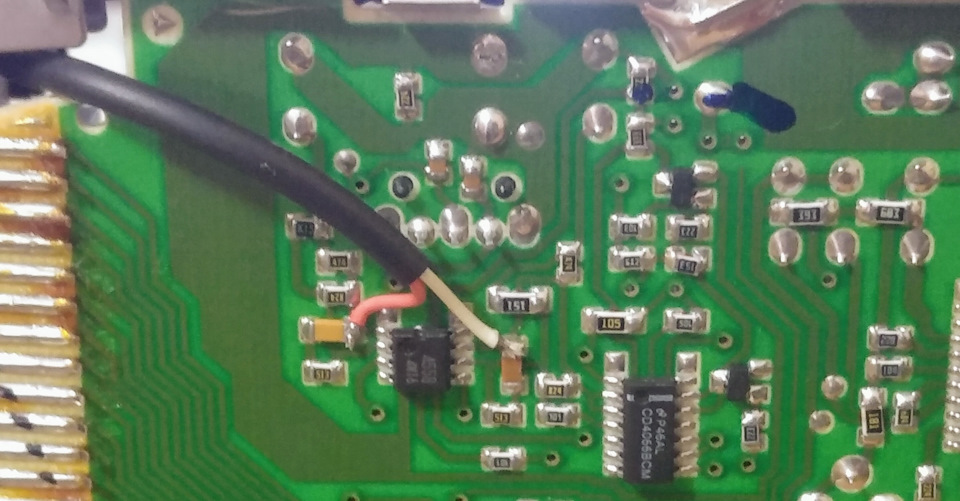

Далее взял пару конденсаторов 2.2uF 450V ( других не было в наличии) впаял последовательно на каждый канал провода нового линейного входа, по схеме с ютуба, за одно проверил по скачанному сервис мануалу.

Вытянул из платы штекер головки кассеты, так звук становится живее. Отпаял плюс от мотора и замкнул центральный микропереключатель MUTE(тишина).

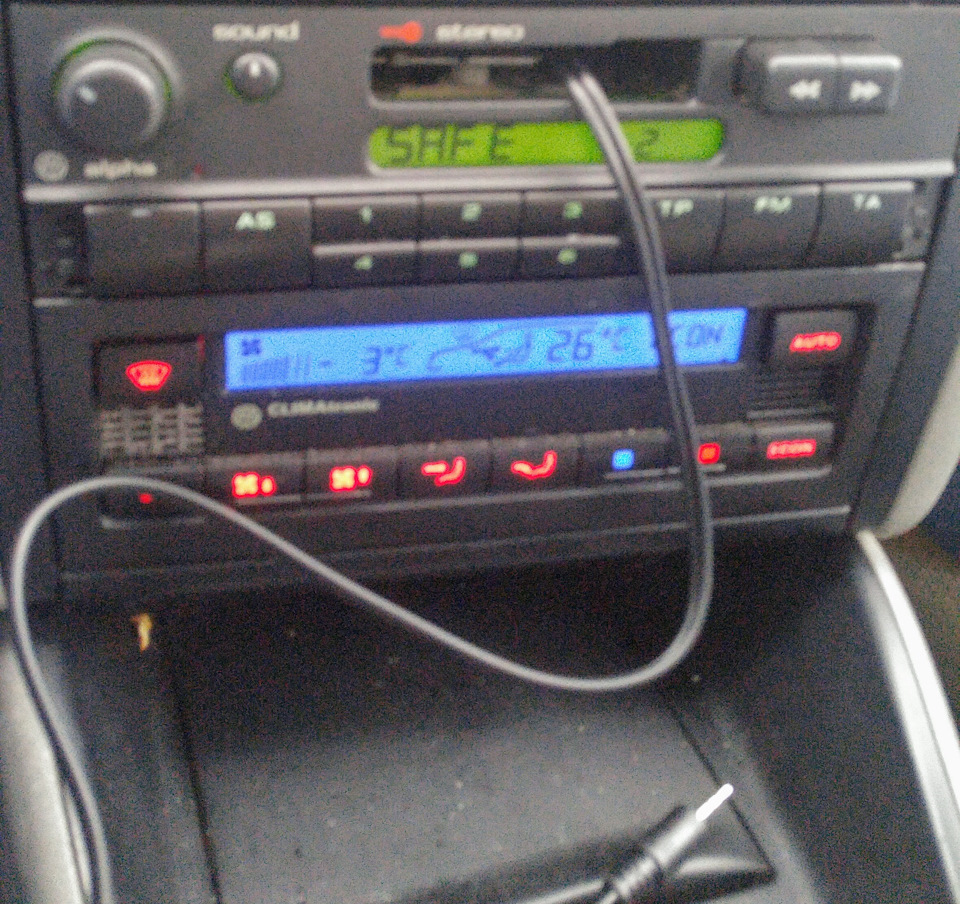

Теперь всё отлично работает.

Всем спасибо за внимание. Нравится? — лайк!

P.s. Вопросы в комменты.
P.s.2. Магнитола в продаже. 250грн, Киев.
P.s.3. Раскодировка штатных магнитол и установка линейных входов по укр, пишем в личку. Не профи, но помочь попробую. Руки из плеч. Голова не из ж.
P.s.4. куплю или приму в дар (укр) vw gamma, можно без кода или поломанную.

Volkswagen Golf 1999, двигатель бензиновый 1.6 л., 101 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Volkswagen Golf, 1993

Volkswagen Golf, 1996

Volkswagen Golf, 1995

Volkswagen Golf, 2001

Комментарии 15

А радио в данном случае функционировало?

Да, но радио я почти не юзал

А как переключались с радио на AUX и обратно?

На радио переключался кнопками извлечения касеты(две перемотки) На AUX карандашем, толкал затвор кассеты и готово.

А кондеры как фильтра?

Типа того. Защита от постоянного тока на вход и т.п.

Альфа канешна фу же, за работу и умение жирный лайк)по бете вопрос-как отключить деку совсем, чтоб не шуршала, а то аух я впаял, бесит теперь звук моторчиков)

В бете всё проще, надо отпаять + с мотора и закоротить два микропереключателя. Переключение радио или вход будет кнопками фм или сс.
В бету так же можно проще внедрить блютуз и usb/sdcard

У меня так же переключается сс(аух) и фм, я припаивался к входам микросхемы усилителя, дорожки l/r от деки разрушил, защелкнул деку. Usb/bt/sd слышал реализовывают через китайский встраиваемый то ли усилитель, то ли конвертер какой-то. Просветите как отпаять и что замкнуть, т.к. скоро опять полезу туда, согнулся 3,5джек, один канал не работает, надо шнур менять или 3,5 джек ставить маму и выводить куда нибудь, заодно хотел моторчик отключить)

Вот хорошее видео. Там всё подробно.

Интересное видео, только у меня grundig, там чуть другая схема, но логика ясна. Микрики на mute, и наличия кассеты не обязательно замыкать, можно тупо защелкуть деку, но отпаять плюс с моторчика(чем я собсна и займусь), деку то все равно не выбросить из магнитолы. И все таки надо паять аух маму, папы сгибаются и все заново паять. Но все равно спасибо большое, теперь все понятно стало. Пысы-делать подсветку при включении как по мне не камильфо, но это о вкусах) и обязательно наличие кода, нето многие сейчас впаяют и при отсутствии оного превратят балалайки у в труп, мало кто умеет его считать, выпаивать не каждый решится)

У меня такая же альфа лежит заблокированая в гараже, только подсветка красно синяя вроде)

а может вывести через заднюю часть и провод провести к пепельнице под панелью?

Можно, но мне на время и мучаться не вижу смысла. К тому же телефон или на полочке сверху или на магните воздушного дефлектора. Там легко можно провести из решетки полочки.

Источник

Разблокировка магнитолы своими руками

Блокировка современных магнитол происходит после полного отключения питания. Время обесточивания, после которого высвечивается требование ввести код, зависит от марки и модели проигрывателя. Обычно в такую ситуацию водители попадают после снятия клеммы АКБ. Рассмотрим, как происходит раскодировка автомагнитол и можно ли разблокировать устройство своими руками.

Легкий путь

Если автомобиль достаточно свежий, тем более на гарантии, а у вас нет часа свободного времени и желания сэкономить пару тысяч, положить проблему можно на плечи сервисменов. Будет большой удачей, если сотрудники дилерского центра согласятся оказать помощь бесплатно (обычно цена начинается от 2500 р.). Перед тем как узнать код магнитолы, вам нужно будет назвать специалистам серийный номер проигрывателя (где находится и как выглядит – рассмотрим далее).

Вполне вероятно бывший владелец вашей машины также задавался вопросом, как разблокировать магнитолу. Наличие его контактных данных – будет для вас настоящим спасением в таком случае. Поскольку код является неизменяемой информацией, для предотвращения повторений неприятной ситуации владельцы авто часто записывают его маркером либо наклеивают стикер на корпусе магнитолы. В любом случае, если предыдущие методы не помогли вам, устройство придется извлекать из панели.

Серийный номер

Как раскодировать автомагнитолу:

Ни в коем случае не отправляйте СМС при создании учетной записи. Скорее всего, это мошеннический сайт. Поэтому не факт, что после снятия средств вам удастся раскодировать проигрыватель.

Ввод кода

При наборе комбинации будьте аккуратны, так как количество попыток ограничено. В некоторых случаях для активации режима ввода кода нужно зажать две определенные клавиши. Набор номера осуществляется клавишами выбора радиостанций. Однократное нажатие кнопки прибавляет единицу к соответствующей цифре на дисплее. Иногда после ввода нужно нажать дополнительную кнопку (к примеру, SC на Mercedes).

PRE-Code

Многим владельцам Renault, перед тем как разблокировать автомагнитолу, не нужно вытаскивать проигрыватель из панели. Штатные устройства маркируются специальным Security-кодом (четырехзначный код с буквой вначале и тремя цифрами). После включения на несколько секунд зажмите клавиши 1 и 6. Если на экране не появилась надпись «PRE-Code-ХХХХ», автомагнитолу все же придется демонтировать.

Разблокировка осуществляется кодом, сгенерированным специальным скриптом. Для расчета можно использовать онлайн-ресурс либо специальную ДОС- программу.

Считывание микросхемы

Раскодировка магнитолы альтернативным методом потребует базовых навыков радиоинженера и дополнительного оборудования:

После ручного набора кода внутри автомагнитолы происходит идентификация. Разумеется, для этого правильный набор символов должен быть «зашит» внутри устройства. Суть метода в том, чтобы припаяться к энергонезависимой микросхеме, на которую записан код, и считать информацию.

Для раскодировки необходимо:

Не пугайтесь, если первая попытка ввода не увенчалась успехом. Комбинация в памяти может быть записана в обратной последовательности. Для проверки необязательно впаивать схему обратно. Вам всего лишь нужно подключить питание к автомагнитоле. Проигрыватель будет работать в штатном режиме, но без функции запоминания (к примеру, выбранной радиостанции).

Источник

Раскодировка автомагнитол: инструкция по разблокировке по серийному номеру, лучшие онлайн-калькуляторы кодов

Когда-то кража автомагнитол вылилась в серьезную проблему: штатные аудиоустройства были стандартными и легко устанавливались практически в любую машину. В 80-е и 90-е ворованную систему можно было свободно продать. Пытаясь решить проблему, разработчики придумывали свои собственные разъемы, увеличивали и уменьшали размеры устройств, но толку от этого было немного. Наконец, на заводах по выпуску магнитол стали кодировать каждое изделие. Бум краж пошел на убыль, но возникла иная проблема: как раскодировать магнитолу, если она была отключена от аккумулятора? Блокировка обычно срабатывает через 10 минут после, например, снятия АКБ. Теоретически это защищает от кражи, но практически доставляет неудобства автовладельцу при ремонте автомобиля.

Раскодировка автомагнитолы по серийному номеру

Если есть под рукой интернет, разблокировать аудиоустройство можно самостоятельно. План действий описан ниже.

Демонтаж магнитолы

Правильная раскодировка автомагнитолы по серийному номеру начинается с ее извлечения из штатного места. Чаще всего она фиксируется специальными защелками: чтобы отодвинуть их, просуньте тонкую длинную плоскую отвертку между корпусом изделия и приборной панелью. Если что-то не получается, не применяйте силу – лучше прочтите инструкцию к магнитоле: там должно быть указано, как ставить и снимать устройство.

Извлечение магнитолы из штатного места

Где находится серийный номер

Найдите на корпусе наклейку со штрих-кодом, где будут напечатаны идентификационные номера. Вам понадобится тот, что стоит после Serial No. Наклейка чаще всего находится на верхней, реже задней части изделия.

Серийный номер магнитол для Ford

Калькуляторы кодов разблокировки магнитол

Зайдите в интернет и отыщите сервис, способный по серийному номеру автомагнитолы разблокировать ее. Например, http://www.radio-code.lt/. Здесь в левом верхнем углу – каталог по маркам машин. Найдите свою, и выберите тип магнитолы (при необходимости воспользуйтесь фотографией, что очень удобно на этом сервисе). Далее, произойдет перенаправление на страницу, где нужно ввести серийный номер. Выберите калькулятор кодов разблокировки магнитол через кнопку Search, например, это может быть Radio-code.lt либо какой-то другой.

Перед раскодировкой сервис попросит вас зарегистрироваться. Процедура бесплатная. Если вдруг с вас начнут требовать отправки СМС, скорее всего, вы зашли на мошеннический веб-ресурс.

Получив комбинацию знаков, наберите ее: будьте внимательны, т. к. количество попыток ограничено. Обычно предлагается поочередное нажатие нескольких клавиш: выбора радиостанций или других. Одно нажатие добавляет единицу к цифре на экране.

Пример ввода кода для Toyota

На магнитолах для авто этой марки используется 3-х значный код. Включите устройство и ждите появления на дисплее надписи Security. Затем нажимайте на верхнюю стрелку и, удерживая кнопку, наберите единицу. Должно появиться другое слово – Code. Теперь вводите правильный код, нажимая на цифры от 1 до 3. Для подтверждения жмите Т1. Если все прошло удачно, на экране снова высветится Security и произойдет отключение магнитолы. Включите её и пользуйтесь!

Для Ford

Способ ввода подходит для большинства моделей. Включите автомагнитолу и ждите, пока не появится метка, предлагающая ввести код. Метод непрямой: нажмите на единицу и подождите появления первой цифры. Дальнейший ввод осуществляйте кнопками от 2-х до 4-х. Клавишей «5» на заключительном этапе подтверждается код.

Для Nissan Note

В качестве примера можно рассмотреть ввод кода 5475. Чтобы ввести первую цифру, 5 раз нажмите на клавишу «1», далее 4 раза надавите на кнопку «2», на клавишу «3» нужно нажать 7 раз и на кнопку «4» — 5 раз. Если в полученном коде имеется «0», вводить его не надо.

Ввод кода в магнитоле для Nissan

Для Audi (модели Symphony, Concept Plus)

Загляните в инструкцию по эксплуатации автомобиля. Серийный номер автомагнитолы и разблокировочный код указываются на 1-й странице, ниже содержания. Данные храните в защищенном от посторонних взглядов месте. Если информации нет, воспользуйтесь поиском кода одним из описанных в статье способов. Получив код, введите его:

Для моделей Delta, Beta, Gamma алгоритм действий несколько другой. Для разблокировки автомагнитолы нажмите и удерживайте кнопки F1/2 и DX. Полученный код нужно вводить, поочередно нажимая на кнопки от 1 до 4. Для подтверждения шифра снова нажмите на F1/2 и DX с трехсекундным удержанием.

Для VW

Здесь, как и в случае с Audi, нужно заглянуть на первую страницу инструкции к автомобилю. На ней вы найдете идентификационный номер магнитолы и пин-код. Если устройство с сенсорным управлением, вводить цифры шифра нужно, нажимая на кнопки монитора. Если устройство обычное, жмите на кнопки фиксированных радиостанций. Когда код появится на дисплее, подтвердите его, нажав OK либо Enter. При ошибочном вводе магнитола временно заблокируется. Чтобы возобновить попытки, оставьте устройство в покое на 2 часа. Потом можно опять вводить шифр.

Ввод кода в штатной магнитоле Volkswagen

Использование PRE-CODE

В некоторых случаях автомагнитолу вытаскивать из своего гнезда не потребуется. Это относится к владельцам Renault. В машинах этой марки все аудиоустройства имеют Security code, представляющий собой 4-значное сочетание буквы и 3-х цифр. После включения устройства на пару-другую секунд одновременно нажмите клавиши 1 и 6. Если дисплей не высветил Pre-Code-XXXX, магнитолу придется вытаскивать, чтобы на ее задней стенке считать нужную информацию (как это показано на фото ниже).

Для разблокировки кода понадобится специальный скрипт. Расчет можно произвести через онлайн-сервис или ДОС-программу.

Считывание микросхемы

Этот альтернативный способ требует практического опыта в радиотехнической сфере, а также специального оборудования:

Когда в автомагнитолу вводится ее «родной» код, осуществляется идентификация. Верный набор символов «вшит» в устройство. Задача, которую нужно решить – припаяться к энергонезависимому чипу с кодом, чтобы считать его.

На поиски придется затратить время: производитель старается защитить данные. Если после ввода результат отрицательный, не стоит отчаиваться: попробуйте ввести цифры в обратной последовательности. При тестировании не нужно впаивать деталь обратно: достаточно подключить магнитолу к бортовой сети. Устройство будет работать, только без запоминания, например, частот радиостанций.

Стоимость услуги в автосервисах

Если повезет, операцию в дилерском центре вам могут сделать и бесплатно, особенно если машина еще на гарантии, если, конечно, не подразумевается разборка магнитолы и паяльные работы. Просто вам помогут узнать код магнитолы по серийному номеру. Обычно цена за услугу начинается с 2500 рублей.

Источник

Пин код к штатной магнитоле vw, skoda

Штатная магнитола vw или skoda требует пин код, своего рода 4х значный код, сделано это с целью безопасности, если устройство было украдено и не смогли ей воспользоваться. Многие сталкиваются с такой проблемой, когда покупают по объявлению штатную магнитолу, но как правило пин кода нет, так как когда Вы приобретаете автомобиль новым в автосалоне, в ней установлено штатное устройство магнитола, но пин код нигде не написан, ни в сервисной книжке, ни на аппарате, секретный код.

Способы поиска пин кода:

2. Есть много специализирующихся компаний по извлечению кода, по серийному номеру магнитолы и некоторые спрашивают Vin номер автомобиля.

3. К электронщикам, разбирается аппарат, программатором считывается дамп памяти микросхемы, раскодируется по системе XOr.

Магнитолы Swing ; Rcd310 пин можно достать с помощью программатора ch341 купить здесь

Если кода магнитолы нет, то его можно восстановить по серийному номеру магнитолы. Серийный номер написан на наклейке на корпусе магнитолы, а так же выбит в металле на корпусе магнитолы, состоит он из 14 символов, начинается с букв VW и имеет вид:

Услуга не бесплатная, стоимость уточняйте при личной переписке. По времени весь процесс занимает около 2х часов, в некоторых случаях дольше. Код подбирается по заводской базе, найти код можно для любой магнитолы VW, в результате Вы получите код, который был зашит в вашу магнитолу на заводе.

Если магнитола сенсорная, то код вводится просто нажатием на нужные кнопки на экране.

После многократного ввода неверного кода, обычно можно ввести 2 раза, иначе на экране появится надпись SAFE, это временная блокировка, чтобы выйти из этого состояния, нужно включить магнитолу и в таком состоянии оставить её на пару часов, после этого магнитола опять запросит пин-код.

Источник

Оригинальные магнитолы VW, ввод кода.

Обычно, код можно найти в сервисной книжке к машине, он состоит из 4-х цифр.

VW Delta
Включаете питание автомагнитолы. На дисплее высветится «CODE».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать кнопку со стрелкой вверх или в низ.
Магнитола включится.
Магнитола имеет функцию управления CD чейнжером.
К ней можно подключить штатный чейнджер или,
через интерфейсный адаптер, 6-ти дисковые чейнжеры ALPINE (CHM-S630/CHA-S634).

VW Alpha CC
(Blaupunkt, Grundig, Philips)
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Нажимаете одновременно кнопки «TA» и «TP» и удерживаете нажатыми до тех пор, пока на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопки «TA» и «TP».
Магнитола включится.

VW Beta 4
(Grundig)
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Нажимаете одновременно кнопки «TA» и «TP» и удерживаете нажатыми до тех пор, пока на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопки «TA» и «TP».
Магнитола включится.

VW Beta T4
(Blaupunkt)
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Через 2-3 сек. на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопку «>>».
Магнитола включится.

VW Beta 5
(Philips)
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Через 2-3 сек. на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопку «>>».
Магнитола включится.

VW Gamma III
(Philips)
Включаете питание автомагнитолы. На дисплее высветится» SAFE».
Нажать одновременно и удерживать кнопки «M» и «VF» пока на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать кнопки «M» и «VF».
Магнитола включится.

VW Gamma 4
(Philips)
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Нажать одновременно и удерживать кнопки «TA» и «TP» пока на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать кнопки «TA» и «TP».
Магнитола включится.

VW Gamma V
(Blaupunkt)
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Через 2-3 сек. на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопку «>>».
Магнитола включится.

VW Gamma V
(Sony )
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Через 2-3 сек. на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопку «>>».
Магнитола включится.

VW Gamma CD
Matsushita
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Через 2-3 сек. на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопку «>>».
Магнитола включится.

VW Premium Audio
(Clarion)
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Нажать и удерживать кнопки ‘’M” и “VF”. На дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать кнопки ‘’M” и “VF”.
Магнитола включится.

VW Premium Audio IV
(Clarion)
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Через 2-3 сек. на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопку «>».
Магнитола включится.

VWZ4Z7 Premium V
(Delco) 1JM 035 157A
Включаете питание автомагнитолы. На дисплее высветится «SAFE».
Через 2-3 сек. на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопку «>».
Магнитола включится.

VW Newbeetle
(Blaupunkt
Включаете питание автомагнитолы. На дисплее высветится «SAFE&».
Через 2-3 сек. на дисплее высветится число «1000».
Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно.
Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопку «>>».
Магнитола включится.

VW DELUXE AUDIO
Clarion PO 9840W-01
После включения бортового питания, на дисплее должно высветится «CODE IN».
Используя кнопки «1 — 6», введите корректный код.
Для подтверждения нажмите и удерживайте одновременно кнопки «MODE» и «SCAN» 5 секунд.
Магнитола включится.
