GSM модули для сигнализаций Старлайн: основные команды и настройки

Использование сигнализации на автомобиле предоставляет автовладельцу множество преимуществ, главным из которых выступает уверенность в безопасности своего движимого имущества.

Чаще всего охранные комплексы работают по радиоканалам и дальность связи может достигать до 2000 м. Но важно понимать, что данный показатель даже на популярных системах от Starline может быть значительно снижен из-за помех, холмистой местности, городской застройки и других факторов.

По этой причине связь с автомобилем может нарушаться даже тогда, когда он стоит в соседнем дворе. Для решения этой проблемы оптимально использовать комплексы с GSM модулями.

Вставляемый в сигнализации Старлайн GSM модуль

Производитель Starline выпускает универсальные сигнализации. Их преимущество заключается в том, что даже при отсутствии каких-либо систем их можно в будущем доукомплектовать.

Это касается и моделей без ЖСМ. В большинство из них GSM модуль может устанавливаться дополнительно для получения более расширенного и легкого управления автомобилем.

Модуль GSM Starline и сама сигнализация

Содержание

1. Что представляет собой GSM модуль и для чего предназначен

GSM модуль представляет собой компактную плату, которой доукомплектовывается основная система. В конструкцию входит несколько микросхем и слот для СИМ-карты.

Интегрируемый модуль GSM Starline сверху и снизу

SIM идет в комплекте. Но стоит обратить внимание, что она зарегистрирована на производителя, расположенного в СПб, из-за чего стоимость услуг может быть достаточно высокой при условии использования в другом регионе РФ.

К слову, ЖСМ модули «Старлайн» работают с любыми операторами мобильной сети, что позволяет подобрать наиболее комфортный для себя тариф.

Важной особенностью выступает отсутствие антенны. В большинстве аналогов она присутствует и значительно усложняет монтаж модуля.

В «Старлайн» за связь отвечает встроенный антенный блок в основной плате. Дополнительные манипуляции со стороны пользователя не требуются.

Качество связи достаточное для отслеживания авто и управления сигнализацией в любом месте, где имеется покрытие мобильного провайдера.

Модули GSM могут устанавливаться на большинство сигнализаций Старлайн. Они могут быть как интегрированы в системы (с автозапуском или без него), так и сразу присутствовать в поставке автосигнализаций.

В последнем случае в названии охранного комплекса будет присутствовать «GSM». Наиболее популярно применение ЖСМ модулей на Starline a63, a93, a36, a39, а94.

Starline A93 GSM

В комплексе с основным функционалом дополнительная установка ЖСМ платы позволит получить более высокий уровень безопасности.

2. Основные функции GSM модуля

Среди уникальных функций GSM модуля стоит отдельно выделить режим антиограбления. В данном случае комплекс способен распознать вынужденную остановку автолюбителя и ситуации, когда его силой выгоняют из автомобиля. Система позволяет как сохранить движимое имущество, так и здоровье владельца.

Принцип работы построен на том, чтобы дать грабителю уехать от пострадавшего на определенное расстояние, после чего комплекс заглушит силовой агрегат.

Блокировка осуществляется на скорости менее 30 км/ч. Предварительно злоумышленник будет предупрежден о скорой остановке двигателя. А учитывая компактность модуля и возможность его скрытой установки, отключить его быстро не удастся.

Также ЖСМ модуль выполняет и стандартные функции. Это дистанционный запуск двигателя, его остановка, настройка активации защиты с сиреной или без нее. Для работы с системой пользователю достаточно скачать приложение на телефон.

3. Основные команды управления

Работа с GSM платой Starline осуществляется с помощью голосового управления или SMS-оповещений. Тип соединения является диалоговым, и владелец всегда получает данные о выполнении той или иной команды. Для этого может использоваться основной номер или три дополнительных телефона, регистрируемые владельцем.

Доступно применение и гостевых номеров. Для входа в систему понадобится ввести специальный пароль. В случае повторного неверного ввода, команды с гостевого смартфона блокируются на один час в целях безопасности.

Что касается самих команд, то голосовое управление осуществляется путем звонка на модуль ЖСМ. При наличии связи Вы услышите приветствие сигнализации. Далее пользователь может выполнить команды, указывая цифры:

Если пользователь не помнит наименование какой-либо команды и под рукой нет инструкции, по команде «0» система перечислит все возможные действия.

Для обеспечения максимального высокого уровня безопасности с гостевого номера невозможно дистанционно запустить и остановить двигатель, а также выполнить ряд других функций.

Ознакомиться со всеми возможностями и ограничениями можно в инструкции по эксплуатации.

4. SMS управление

SMS управление осуществляется через отправление сообщений на номер автомобиля. Список команд можно найти в инструкции. Основные из них имеют аналогичные наименования с голосовым управлением. Но при этом имеются дополнительные названия команд.

SMS команды управления

Важно отметить, что смс контроль имеет несколько большие возможности. Например, владелец может запустить или остановить предпусковой обогреватель, активировать режим «ПАНИКА», запросить данные о балансе, состоянии GSM, включить «Антиограбление». Также только через SMS сбрасывается код авторизации.

Помимо основных команд, в системе предусмотрены информационные алгоритмы, а также настройки. К ним относятся запрос списка зарегистрированных устройств, пароля, информации о качестве сигнала и другие.

Также автовладелец может удаленно записывать и удалять основные номера телефонов, запрашивать для них пароли и осуществлять другие изменения работы охранного комплекса.

Использование ЖСМ модуля «Старлайн» предоставляет владельцам ТС достаточно гибкие возможности по контролю своего имущества.

5. Как правильно настроить

Установку GSM модуля для получения гарантированной качественной работы лучше доверить профессиональным сервисным центрам, где учтут все нюансы. При самостоятельном монтаже и настройке пользователю понадобится:

При правильном выполнении всех действий сигнализация Starline автоматически найдет новые установленные модули и зарегистрирует их в памяти процессорного блока.

После успешной регистрации на брелоке отобразится индикатор спутника.

Иконки, означающие подключенный GSM модуль

После этого можно переходить к настройке телематических опций.

Изначально нужно выполнить звонок на установленный GSM модуль сигнализации Starline. После успешного соединения номер зарегистрируется в качестве основного M1. Для подтверждения придет SMS. Далее пользователь настраивает пароли:

Дальнейшая настройка осуществляется в соответствии с инструкциями от производителя. Разработчики Starline сформировали подробные алгоритмы действий по формированию всех возможных параметров сигнализации, включая ГЛОНАСС модуль, если он устанавливался.

Если кратко подвести итог, то ЖСМ модуль от «Старлайн» предлагает автолюбителям расширенный функционал, повышенный уровень безопасности и комфорт использования системы. Для управления используется мобильное приложение, благодаря чему не требуется применение дополнительных брелоков.

Приложение для работы со Старлайновским модулем GSM

Источник

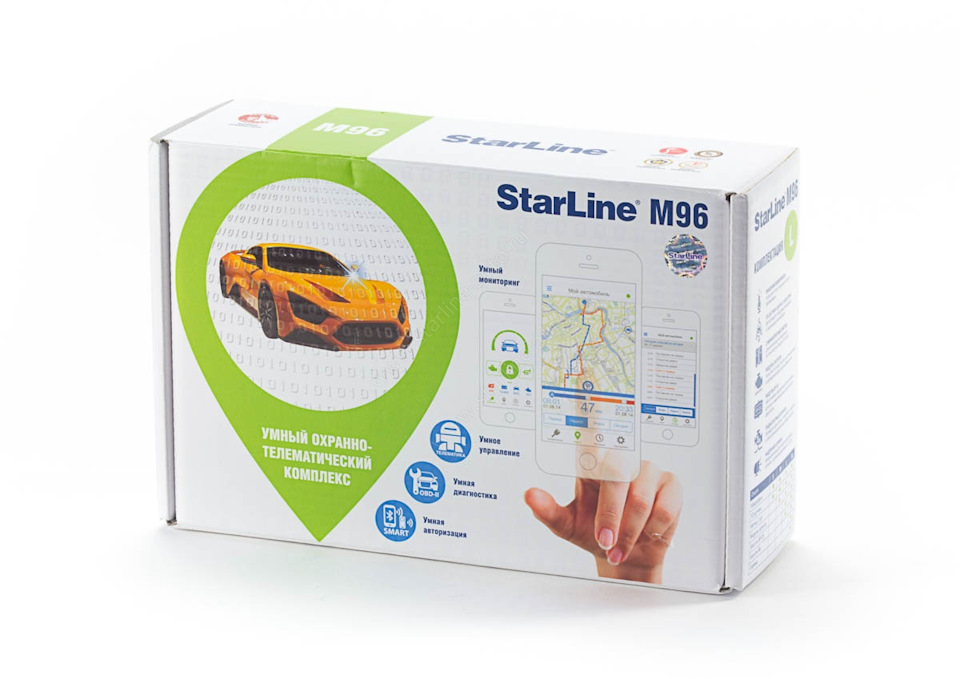

Охранно-телематический комплекс StarLine M96

Наконец-то дошли руки до установки охранно-телематический комплекса.
Выбор пал на экосистему шестого поколения StarLine M96

Всех тонкостей установки, настройки и расположения раскрывать не буду!

Умная автодиагностика*
Умный StarLine M96 в режиме онлайн автоматически проведет диагностику вашего автомобиля, отправит предупреждающее SMS-сообщение с кодом ошибки и описанием неисправности, сэкономит время и деньги на поездку в сервисный центр для диагностики и сбережет ваш автомобиль

Интегрированный 2CAN
2CAN-интерфейс обеспечивает быструю, удобную и безопасную установку охранного оборудования StarLine на современные автомобили, оснащенные несколькими цифровыми шинами CAN

Персональные настройки
Программируемые параметры управления аварийной световой сигнализацией, складыванием зеркал при постановке на охрану, настройкой сидения под владельца и многое другое

Обновление программного обеспечения по воздуху
Простое и быстрое обновление программного обеспечения StarLine по каналу GSM-GPRS

Два GSM-оператора на связи
2 GSM-канала, 2 GSM-оператора, автоматическое переключение 2 SIM-карт обеспечивают надежную GSM-связь и постоянный контроль транспортного средства, даже в случае потери сигнала одного из сотовых операторов. А также экономит ваши средства при путешествии заграницу

Управление с телефона
Bluetooth Smart гарантирует надежное управление охранными и сервисными функциями автомобиля с вашего смартфона, даже при отсутствии GSM

Авторизация по Bluetooth Smart**
Разрешение поездки происходит только после авторизации владельца по персональной метке или смартфону на основе Bluetooth Smart технологии
**Функция доступна на смартфонах iPhone: 4S, 5, 5S, 5C, 6, 6S, 6Plus, 6S Plus с версией iOS 7 и выше.

Super Slave
Управление охраной автомобиля штатным брелком с надежной дополнительной авторизацией по метке или смартфону

Источник

Глоссарий StarLine

Открывая каталог автосигнализаций, не каждый сразу может определить какие функции нужны, а от каких можно отказаться. Разнообразный модельный ряд StarLine призван удовлетворить требования любого клиента, но иногда обилие технических изысканий может запутать.

Функционал современного охранно-телематического комплекса

Современный охранно-телематический комплекс обладает большим количеством сложных систем, основные из которых это: автозапуск, GSM-модуль, диалоговый код, CAN/LIN-модуль, Bluetooth Smart, Super Slave режим, iCAN, телематика, авторизация по PIN-коду, умный бесключевой обход, турботаймер, умная автодиагностика, защита от радиопомех. Системы включают и многие другие особенности, о которых упоминается в описании технических характеристик.

Автозапуск

GSM-модуль

Управление с телефона (наличие GSM-модуля). Эта технология позволит Вам использовать Ваш смартфон в качестве пульта управления сигнализацией. Данная опция гарантирует не только превосходный уровень эргономичности, но и обеспечит дополнительную безопасность. Удобство гарантирует уникальное мобильное приложение от StarLine: если для настройки какой-либо функции через штатный пульт управления Вам придется запоминать многие комбинации кнопок и пользоваться маленьким дисплеем, то в мобильном приложении присутствует продуманная и интуитивно понятная система управления автосигнализацией. На уровень безопасности наличие GSM-модуля повлияет увеличением дальности связи автомобиля и пользователя (дальность неограниченна, но Вы и Ваш автомобиль должны находиться в зоне покрытия сети оператора), а также позволит определить местоположение авто с точностью до 300 метров. В системах пятого и шестого поколений предусмотрена возможность интеграции двух СИМ-карт, что будет эффективно при поездках за пределы РФ.

Системы StarLine начиная с четвертого поколения обладают модульной архитектурой центрального блока, что позволяет дооснащять устройство дополнительным оборудованием, в частности, GSM-модулем. Мы рекомендуем перед покупкой автосигнализации точно определить, присутствует ли необходимость интеграции названного устройства, так как в случае дооснащения уже после завершения установки придется еще раз разбирать приборную панель автомобиля и менять прошивку автосигнализации, что обернется большими временными и материальными затратами.

Диалоговый код

Диалоговая защита является атрибутом всех современных сигнализаций StarLine. Технология призвана защитить сигнал с пульта управления на центральный блок от считывания с помощью кодграббера. Кодграббер – это устройство, находящееся в свободной продаже и призванное служить посредником при передаче радиосигнала. Если Ваша сигнализация не использует диалоговый код, то злоумышленнику достаточно находиться недалеко от Вас или Вашего автомобиля, когда вы осуществляете постановку на охрану, чтобы перехватить сигнал и обеспечить себе доступ в Ваш автомобиль.

Диалоговый код борется с кодграбберами следующим образом. Получая уникальный сигнал с пульта управления, центральный блок расшифровывает его и проводит его повторную кодировку с применение уникального алгоритма StarLine. Далее измененный код возвращается к пульту управления, который проводит его дешифровку и полученный результат отправляет центральному блоку. Система деактивируется только после получения второго сигнала. Таким образом, посредничество кодграббера не позволит получить уникальный ключ.

Устойчивость описанной системы к взлому характеризуется битностью кода шифрования: 128 или 256 бит в системах StarLine. Чем выше значение, тем сложнее код. Например, 256-битная кодировка генерирует ключи состоящие более чем из 4.2 млрд символов.

CAN/LIN

Наличие или отсутствие CAN/LIN-модуля – это одна из основных характеристик автосигнализации т.к. он отвечает за интеграцию устройства в штатную систему автомобиля. Если Вы обладатель современного авто, в котором присутствует цифровая шина, но при этом Вы приобрели сигнализацию без CAN/LIN-модуля, то за инсталляцию такого устройства либо не возьмутся специалисты, либо его функционал после установки будет крайне ограничен, что затруднит использование не только системы охраны, но будет вызывать неудобства при эксплуатации автомобиля. Подробнее об особенностях подбора автосигнализации рассказано здесь.

Bluetooth Smart

Гибкие сервисные каналы (Bluetooth Smart) впервые появились в системах StarLine четвертого поколения. Данная технология облегчает процесс установки оборудования на автомобилях с цифровой шиной и позволяет проводить программирование многих сервисных функций с учетом желаний владельца и без установки вспомогательного оборудования.

Авторизация по Bluetooth Smart пришла в системы пятого и шестого поколений. Авторизация пользователя по Bluetooth – это дополнительный рубеж защиты, суть которого состоит в использовании мобильного телефона владельца как дополнительного средства идентификации. Для того, чтобы проникнуть в автомобиль оснащенный современной системой StarLine, злоумышленнику придется завладеть Вашим штатным ключом, брелком-меткой и мобильным телефоном.

Super Slave

Если Ваша система поддерживает работу в Super Slave-режиме, Вы сможете осуществлять постановку в режим охраны с помощью штатного пульта управления. Но это же позволяет сделать и обычный Slave режим. Коротко опишем различия Slave и Super Slave:

iCAN

Невидимая блокировка iCAN призвана остановить работу двигателя при несанкционированном начале движения. Процесс блокировки совершенно безвреден благодаря использованию только штатной системы: сигнализация отключит блоки, отвечающие за работу двигателя, имитируя его неисправность. Управление происходит через 2CAN или CAN+LIN каналы. Обнаружить блокировку практически невозможно благодаря её глубокой интеграции в штатную систему.

Телематика

Система является мощным средством слежения за автомобилем. В основе лежит современный GPS-модуль, позволяющий определять местоположение автомобиля с точностью до трех метров в любой части нашей планеты. Помимо этого, система проводит непрерывный мониторинг движения автомобиля и составляет отчеты, в которых дается оценка стилю вождения. Приобретая некоторые продукты StarLine, оснащенные GPS-модулем, Вы получаете возможность получить существенную скидку на КАСКО, если Ваш стиль вождения признан аккуратным. Управлять системой можно через онлайн-сервис или мобильное приложение от StarLine. Чаще всего применяется на автомобилях премиального и коммерческого сегментов.

Авторизация по PIN-коду

Система представляет из себя альтернативную систему идентификации владельца автомобиля. Чтобы получить доступ в салон, необходимо ввести уникальный PIN-код используя штатные кнопки автомобиля (ручки дверей, кнопку открытия багажника). Ввод осуществляется путем нескольких нажатий на кнопку после команды автомобиля.

Например, вы установили PIN-код «9997», режим ввода активируется по команде «5», ввод осуществляется через кнопку открытия багажника. Для доступа в автомобиль Вы должны 5 раз подряд нажать на кнопку открытия багажника; после того, как система подаст световой сигнал, Вы приступает к вводу PIN: первая цифра – девять нажатий, после светового сигнала вторая цифра – 9 нажатий и т.д. После верно введенного PIN-кода доступ в автомобиль будет получен.

Такой способ авторизации часто называют «пляжный режим». Вы можете спрятать все ценные вещи и ключи от автомобиля в салоне и смело идти купаться.

iKey

Умный бесключевой обход iKey позволит владельцам автомобилей оснащенных CAN-интерфейсом от производителей KIA и Hyundai солидно сэкономить на безключевом обходчике или дубликате ключа. Система реализует возможность удаленного запуска двигателя без применения дополнительного оборудования.

Защита от радиопомех

Качество связи пульта управления и центрального блока сигнализации может стать определяющим исход событий фактором при попытке угона или эвакуации автомобиля. В системах StarLine четвертого поколения, преимущественно используются 128-канальные трансиверы, но линейки «B» и «D» оснащены 512-канальным устройством, что повышает не только надежность канала связи, но и обеспечивает устойчивую связь.

Дальность связи основного пульта управления и центрального блока составляет 2000 метров. Если Вы удалитесь на расстояние превышающее возможности трансивера, система оповестит Вас звуковым сигналом.

Умная автодиагностика

Если автомобиль обладает функции диагностики, то сигнализация StarLine поможет Вам узнать о выявленной неисправности в самое ближайшее время. При определении какой-либо проблемы штатной системой автомобиля, например, изношенность тормозных колодок, Вы получите SMS-уведомление соответствующего содержания.

Турботаймер

Турботаймером оснащаются все современные модели StarLine. Система призвана сохранить дополнительное оборудование Вашего двигателя в исправном состоянии. Так, после завершения поездки и постановки на охрану, двигатель не прекращает работу на протяжении нескольких минут, давая турбине возможность охладиться и избежать резкого перепада температуры.

Как было сказано выше, мы рассказали только об основных особенностях автосигнализаций StarLine. Современные охранно-телематические комплексы обладают значительно большим функционалом и готовы обеспечить высочайший уровень защиты и комфорта. Если у Вас остались вопросы, Вы можете задать их нашим специалистам через форму обратной связи.

Источник

S96TRX

StarLine S96v2, E96v2 GSM

Общее описание

Скачать PDF

Охранно-телематические комплексы StarLine S96 v2 GSM, StarLine S66 v2 GSM, StarLine S9 v2 GSM, StarLine S6 v2 GSM, StarLine E96 v2 GSM, StarLine E66 v2 GSM, StarLine E9 v2 GSM, StarLine E6 v2 GSM (далее — комплекс) предназначены для охраны автотранспортного средства от угона и разбойного нападения. Местоположение автомобиля определяется с помощью спутников системы глобального позиционирования GPS.

В зависимости от комплектации управление комплексом осуществляется при помощи брелока, SMS-команд, голосового меню, беспроводной метки, из мобильного приложения StarLine или из личного кабинета на сайте starline.online. Для входа в личный кабинет используйте логин и пароль, указанные на пин-конверте владельца, входящем в комплект поставки.

Для управления комплексом при помощи брелока должен быть установлен модуль 868 МГц.

Д ля получения треков — антенна GPS+ГЛОНАСС .

Основные преимущества

Пин-конверт

В комплект поставки входит пин-конверт, на котором указаны:

Не сообщайте никому код экстренного выключения охраны! Помните, что зная код экстренного выключения охраны, злоумышленник может отключить защитные функции.

Источник
