Подключение кнопки к Arduino. GyverButton v3.8
ОБНОВЛЕНИЯ
ТЕОРИЯ
На сайте есть отдельный подробный урок по работе с кнопками.
Кнопка – простейший орган управления микроконтроллером. Подключить кнопку к Arduino очень просто, но нужно помнить, что пин должен иметь два стабильных состояния – высокое и низкое, GND или VCC. Для этого пин кнопки подтягивают резистором
10 кОм противоположно подключению кнопки, т.е. если кнопка подключена второй ногой к GND, пин подтягивают к VCC, и наоборот.
Микроконтроллер имеет “встроенную” подтяжку ног к VCC, что даёт возможность подключать кнопку только к GND и пину, но режим работы пина нужно выбрать INPUT_PULLUP. Я, например, всегда подключаю отладочную кнопку на D3 вот таким образом:
Также можно подключить несколько кнопок к аналоговому пину, получится так называемая аналоговая клавиатура. Значение функции analogRead() будет зависеть от нажатой кнопки.
БИБЛИОТЕКА
GyverButton v3.8
Для удобной и многофункциональной работы с кнопкой я написал библиотеку GyverButton. Что она умеет:
Поддерживаемые платформы: все Arduino (используются стандартные Wiring-функции)
Версия 3.5: значительно увеличена производительность для AVR Ardiuno плат
Кнопка
Кнопки очень часто используются в электронике. На первый взгляд, работа с ними не таит сюрпризов, но и тут есть «подводные камни».
Хотя у кнопки есть четыре ножки, фактически можно рассматривать их два участка цепи, который замыкается сверху. Следите за правильностью подключения, чтобы цепь была корректной.
Подключим кнопку без использования контроллера, пропустив ток из 5V. При нажатии кнопки цепь замкнётся и светодиод будет светиться. Ничего неожиданного.
В реальности нам нужно считывать сигнал с кнопки и реагировать на него. Поэтому попробуем изменить схему. Соединим один вывод кнопки с питанием и выводом 3 на плате. С вывода 3 мы будем считывать информацию: логический ноль или логическая единица. При нажатии на кнопку цепь замыкается, на выводе 3 будет логическая единица и мы включим светодиод.
Код прекрасно работает при нажатии кнопки. А когда мы отпускаем кнопку и создаём разрыв в цепи, то возникает проблема. Вывод 12 становится свободным и висит в неопределённом состоянии в режиме INPUT (вспоминаем урок про цифровые выводы). В результате мы получаем случайные значения и светодиод то включается, то выключается от наводок.
Чтобы избежать этой проблемы, можно добавить резистор от 10 до 100 кОм и прижать кнопку к земле. В этом случае цепь будет замкнута даже при отпущенной кнопке. В этом случае резистор называют стягивающим (pull down). Это рабочая схема, которую можно использовать в учебной программе.
Мы просто меняем значение переменной на противоположное. Это стандартный подход при работе с кнопкой. Теперь вам будет легче разобраться с примерами из Arduino IDE.
Стоит отметить, что у платы Arduino у выводов уже есть встроенные подтягивающие резисторы (кроме вывода 13) и мы можем убрать внешний резистор. Но тогда надо также явно указать использование данного резистора через код с параметром INPUT_PULLUP.
01.Basics: DigitalReadSerial (Чтение цифрового вывода)
Изучим пример DigitalReadSerial из File | Examples | 01.Basics.
Мы изучили, как правильно подключать кнопку и можем изучать встроенные примере. Будем считывать сигнал, идущий с цифрового вывода при нажатии кнопки.
Приблизительно собранная схема может выглядеть следующим образом:
Вкратце опишу на словах данную схему. Вставляем в центре макетной платы кнопку таким образом, чтобы между парными ножками проходил жёлоб макетной платы. Далее соединяем перемычками питание 5V и землю GND на Arduino с рельсами на макетной плате. Потом соединяем перемычкой цифровой вывод под номером 2 на Arduino с одной ножкой кнопки на макетной плате. Эту же ножку кнопки, но с другой стороны соединяем с резистором, который выполняет роль стягивающего резистора. После чего сам резистор соединяем с землёй. Третью ножку кнопки соединяем к положительной рельсе на макетной плате. Осталось только соединить между собой боковые рельсы на макетной плате, и мы готовы изучать новый пример.
Разберём код по кусочкам
В функции setup() устанавливаем связь с портом для считывания данных на скорости 9600 бит в секунду с Arduino на ваш компьютер: Serial.begin(9600).
В цикле считываем поступающую информацию. Для начала нам понадобится новая переменная buttonState, которая будет содержать значения 0 или 1, поступающие от функции digitalRead().
Чтобы мы могли видеть поступающую информацию, нужно вывести получаемые результаты в окно Serial Monitor при помощи команды println().
Для большей стабильности при чтении данных установим минимальную задержку.
02.Digital: Button
Работа с кнопкой рассматривается также в примере File | Examples | 02.Digital | Button. Кнопка соединяется с выводом 2, а светодиод с выводом 13. К кнопке также следует подвести питание и землю через резистор на 10K. Сам принцип работы остался без изменений. Только на этот раз мы не будем выводить информацию о состоянии кнопки на экран, а будем включать светодиод. Такой вариант более наглядный. При нажатии и отпускании кнопки встроенный светодиод должен загораться или гаснуть.
А теперь загадка! Вы загрузили первый вариант скетча на плату, и вдруг ваш компьютер сломался. Вы не можете отредактировать скетч, чтобы использовать второй вариант. Как можно выйти из положения?
Нужно поменять полярность цепи! Провод от резистора, который на землю, нужно воткнуть в 5V, а провод, который шёл из 5V к кнопке, перекинуть на землю. При включении ток пойдёт из питания на вывод 2 без всяких помех и будет получено значение HIGH. При нажатии кнопки получится другая цепь, и вывод 2 останется без питания.
02.Digital: StateChangeDetection
В примере File | Examples | 02.Digital | StateChangeDetection идёт подсчёт щелчков кнопки и состояние кнопки (включён или выключен). Схема осталась прежней. Кнопка соединяется с выводом 2, а светодиод с выводом 13 (можно использовать встроенный). К кнопке также следует подвести питание и стягивающий резистор к земле на 10K.
02.Digital: Debounce (Дребезг)
У кнопок существует такой эффект, как «дребезг». При замыкании и размыкании между пластинами кнопки возникают микроискры, провоцирующие до десятка переключений за несколько миллисекунд. Явление называется дребезгом (англ. bounce). Это нужно учитывать, если необходимо фиксировать «клики». Поэтому первичным показаниям верить нельзя. По этой причине часто в скетчах делают небольшую задержку, а уже потом считывают показания. В обычном состоянии, когда мы не нажимаем кнопку или держим кнопку нажатой, эффекта дребезга не наблюдается. Иногда для этих целей в учебных примерах используют функцию delay(), но на практике следует использовать функцию millis(), как в примере File | Examples | 02.Digital | Debounce. Схема подключения остаётся без изменений.
02.Digital: DigitalInputPullup (Встроенный подтягивающий резистор)
У цифровых выводов уже есть резисторы на 20 кОм, которые можно использовать в качестве подтягивающих при работе с кнопками. Рассмотрим пример File | Examples | 02.Digital | DigitalInputPullup.
Если запустить скетч, то увидим, что на монитор выводятся числа 1 (HIGH). При нажатии на кнопку значения поменяются на 0 (LOW).
Подключение кнопки к ардуино
Подключение датчика кнопки к ардуино требует определенных знаний и навыков. В этой статье мы поговорим о том, что такое тактовая кнопка, что такое дребезг кнопки, как правильно подключать кнопку с подтягивающим и стягивающим резистором, как можно управлять с помощью кнопки светодиодами и другими устройствами.
Кнопка ардуино
Кнопка (или кнопочный переключатель) – самый простой и доступный из всех видов датчиков. Нажав на нее, вы подаете контроллеру сигнал, который затем приводит к каким-то действиям: включаются светодиоды, издаются звуки, запускаются моторы. В своей жизни мы часто встречаемся с разными выключателями и хорошо знакомы с этим устройством.
Тактовые кнопки и кнопки-переключатели
Как обычно, начинаем раздел с простых вещей, интересных только начинающим. Если вы владеете азами и хотите узнать о различных вариантах подключения кнопки к ардуино – можете пропустить этот параграф.
Что такое кнопка? По сути, это достаточно простое устройство, замыкающее и размыкающее электрическую сеть. Выполнять это замыкание/размыкание можно в разных режимах, при этому фиксировать или не фиксировать свое положение. Соответственно, все кнопки можно поделить на две большие группы:
Вариантов различных кнопок великое множество, это действительно один из самых распространенных видов электронных компонентов.
Кнопки ардуино для простых проектов
В наших проектах мы будем работать с очень простыми тактовыми кнопками с 4 ножками, которые идут практически в любом наборе ардуино. Кнопка представляет собой переключатель с двумя парами контактов. Контакты в одной паре соединены между собой, поэтому больше одного выключателя в схеме реализовать не удастся, но вы можете одновременно управлять двумя параллельными сегментами, это бывает полезно.
В зависимости от ситуации, вы можете создавать как схемы с нормально замкнутыми, так и с нормально разомкнутыми контактами – для этого нужно будет только соответствующим образом выполнить соединение в схеме.
Для удобства работы в комплекте с тактовой кнопкой обычно идет пластмассовый колпачок какого-то цвета, он достаточно очевидно надевается на кнопку и придает проекту менее хакерский вид.
Подключение кнопки Ардуино
Включение и выключение светодиода с помощью кнопки
Давайте начнем с самого простого способа подключения тактовой кнопки. Рассмотрим схему с Arduino в качестве источника питания, светодиода, ограничительного резистора номиналом 220 Ом и кнопки, которая будет замыкать и размыкать цепь.
При подключении кнопки с двумя парами ножек важно правильно выбрать размыкающие контакты. Посмотрите на изображение внимательно: пары ножек расположены по бокам кнопки. Сама кнопка квадратная, но расстояния между парами контактов визуально заметны: можно сразу выделить два на одной стороне и два а другой. Так вот, именно между одной «парой» на стороне и будет реализован выключатель. Для включения в схему мы соединяемся с одним и с другим контактом, между которыми минимальное расстояние. Вторая пара контактов просто дублирует первую.
Если у вас переключатель другого типа, то можете смело выбрать контакты с противоположных углов (на некоторых кнопка делается специальный знак в виде выемки, по которому можно определить, с какой стороны расположены спаренные контакты). Самый надежный способ определить правильные ножки – это прозвонить контакты тестером.
Сама схема с кнопкой, светодиодом и контроллером Arduino не нуждается в особых пояснениях. Кнопка разрывает цепь, светодиод не горит. При нажатии цепь замыкается, светодиод включается. Если вы перепутаете контакты (включите через замкнутые спаренные контакты кнопки), то кнопка работать не будет, потому что цепь никогда не разомкнется. Просто поменяйте контакты местами.
Подключение кнопки с подтягивающим резистором
Давайте теперь подключим кнопку к ардуино так, чтобы можно было считывать в скетче ее состояние. Для этого воспользуемся следующей схемой.
В скетче мы будем отслеживать факт нажатия и выводить сообщение в монитор порта. Более интересный пример и подробное объяснение самой схемы мы приведем чуть позже.
Следует обратить внимание на сопротивление 10 К, которое мы добавили в этой схеме. Более подробно о его предназначении мы поговорим позже, просто имейте в виду, что такой резистор необходим для правильной работы схемы.
Скетч для кнопки ардуино с подтягивающим резистором:
Подключение кнопки в режиме INPUT_PULLUP
В указанной выше схеме мы использовали резистор, называемый подтягивающим, для формирования определенного уровня сигнала на цифровом порту. Но есть другой способ подключить кнопку без резистора, используя внутренне сопротивление платы ардуино. В блоке setup мы должны всего лишь определить тип пина, к которому подключим кнопку, как INPUT_PULLUP.
Альтернативным вариантом будет выбрать режим пина как OUTPUT и установить на данный порт высокий уровень сигнала. Встроенный подтягивающий резистор подключиться автоматически.
И все. Можно собрать вот такую сложную схему и работать с кнопкой в скетче.
Мигание светодиода после нажатия на кнопку
В предыдущем примере со светодиодами мы подключили кнопку к плате ардуино и поняли, как она работает. Светодиод включался и выключался, но делал это в совершенно пассивном режиме – сам контроллер здесь был абсолютно лишним, его можно было бы заменить батарейками. Поэтому давайте сделаем наш новый проект более «интеллектуальным»: при нажатии на кнопку заставим светодиод непрерывно мигать. Обычной схемой с лампочкой и выключателем этого уже не сделаешь – мы будем использовать мощь нашего микроконтроллера для решения этой пусть и простой, но не тривиальной задачи.
Полная схема проекта изображена на рисунке:
Фрагмент схемы со светодиодом уже хорошо нам знаком. Мы собрали обычный маячок со светодиодом и ограничительным резистором. А вот во второй части мы видим знакомую нам кнопку и еще один резистор. Пока не будем вдаваться в подробности, просто соберем схему и закачаем в ардуино простой скетч. Все элементы схемы идут в самых простых стартовых наборах ардуино.
Давайте посмотрим на скетч. В нем мы видим довольно простую логику.
Логика поведения кнопки в скетче может зависеть от способа подключения с подтягивающим резистором. Об этом мы поговорим в следующей статье.
Дребезг кнопки ардуино
В процессе работы с кнопками мы можем столкнуться с очень неприятным явлением, называемым дребезгом кнопки. Как следует из самого названия, явление это обуславливается дребезгом контактов внутри кнопочного переключателя. Металлические пластины соприкасаются друг с другом не мгновенно (хоть и очень быстро для наших глаз), поэтому на короткое время в зоне контакта возникают скачки и провалы напряжения. Если мы не предусмотрим появление таких “мусорных” сигналов, то будем реагировать на них каждый раз и можем привести наш проект к хаусу.
Для устранения дребезга используют программные и аппаратные решения. В двух словах лишь упомянем основные методы подавления дребезга:
Более подробную информацию о способах борьбы с дребезгом вы можете найти в этой статье об устранении дребезга кнопок.
Переключение режимов с помощью кнопки
Для того, чтобы определить, была ли нажата кнопка, надо просто зафиксировать факт ее нажатия и сохранить признак в специальной переменной.
Факт нажатия мы определяем с помощью функции digitalRead(). В результате мы получим HIGH (1, TRUE) или LOW(0, FALSE), в зависимости от того, как подключили кнопку. Если мы подключаем кнопку с помощью внутреннего подтягивающего резистора, то нажатие кнопки приведет к появлению на входе уровня 0 (FALSE).
Для хранения информации о нажатии на кнопку можно использовать переменную типа boolean:
boolean keyPressed = digitalRead(PIN_BUTTON)==LOW;
Почему мы используем такую конструкцию, а не сделали так:
boolean keyPressed = digitalRead(PIN_BUTTON);
Все дело в том, что digitalRead() может вернуть HIGH, но оно не будет означать нажатие кнопки. В случае использования схемы с подтягивающим резистором HIGH будет означать, что кнопка, наоборот, не нажата. В первом варианте (digitalRead(PIN_BUTTON)==LOW ) мы сразу сравнили вход с нужным нам значением и определили, что кнопка нажата, хотя и на входе сейчас низкий уровень сигнала. И сохранили в переменную статус кнопки. Старайтесь явно указывать все выполняемые вами логические операции, чтобы делать свой код более прозрачным и избежать лишних глупых ошибок.
Как переключать режимы работы после нажатия кнопки?
Часто возникает ситуация, когда мы с помощью кнопок должны учитывать факт не только нажатия, но и отпускания кнопки. Например, нажав и отпустив кнопку, мы можем включить свет или переключить режим работы схемы. Другими словами, нам нужно как-то зафиксировать в коде факт нажатия на кнопку и использовать информацию в дальнейшем, даже если кнопка уже не нажата. Давайте посмотрим, как это можно сделать.
Логика работы программы очень проста:
Как определить нажатие нескольких кнопок?
Нужно просто запомнить состояние каждой из кнопок в соответствующей переменной или в массиве ардуино. Здесь главное понимать, что каждая новая кнопка – это занятый пин. Поэтому если количество кнопок у вас будет большим, то возможно возникновение дефицита свободных контактов. Альтернативным вариантом является использование подключения кнопок на один аналоговый пин по схеме с резистивным делителем. Об этом мы поговорим в следующих статьях.
Arduino.ru
Работа с кнопками. В помощь новичку.
ВСЕМ НЕОФИТАМ, ЖАЖДУЩИМ ЗАДАТЬ ВОПРОС!
ДАННАЯ ТЕМА НЕ ПРЕДНАЗНАЧЕНА ДЛЯ ОБУЧЕНИЯ ВАС ОСНОВАМ ЯЗЫКА И ПРИЕМАМ СОВОКУПЛЕНИЯ ДВУХ И БОЛЕЕ СКЕТЧЕЙ. В ТЕМЕ РАССМАТРИВАЮТСЯ СПОСОБЫ ПОДКЛЮЧЕНИЯ КНОПОК, ПОДАВЛЕНИЕ ДРЕБЕЗГА, ФИКСАЦИЯ СОБЫТИЙ.
ВСЕ ВЫХОДЯЩЕЕ ЗА ОЗНАЧЕННЫЕ РАМКИ К РАБОТЕ С КНОПКАМИ НЕ ОТНОСИТСЯ И ОБСУЖДАЕТСЯ ВО ВНОВЬ СОЗДАННЫХ ИЛИ ПОДХОДЯЩИХ ТЕМАХ.
ОТВЕТЫ НА ОСНОВНЫЕ ВОПРОСЫ, ПО КНОПКАМ, МОЖНО НАЙТИ НА ПЕРВЫХ ПЯТИ СТРАНИЦАХ ТЕМЫ, УЧИТЕСЬ ЧИТАТЬ.
Ардуино и кнопка.
Кнопка – простейшее электромеханическое устройство.
Кнопки бывают двух видов.
1.Кнопки (переключатели) с фиксированным положением.
2.Так называемые тактовые кнопки (которые возвращаются в исходное положение).
В этой статье я расскажу, как правильно подключить кнопку к МК и как работать с ней программно. Так же расскажу, как подключить несколько кнопок к одному пину МК.

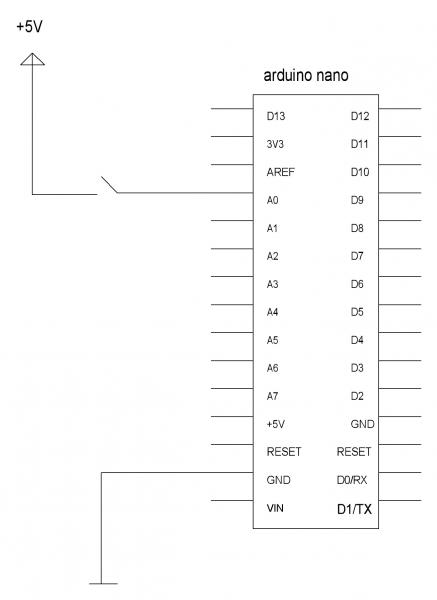

Обычно, самый первый раз, кнопку пытаются подключить вот так.
Это НЕ ПРАВИЛЬНОЕ подключение.
Дело в том, что пин МК (в режиме входа) должен иметь заранее известное состояние (1или 0).
В «подвешенном» состоянии будет собирать внешние наводки (статические, электрические и электромагнитные излучения).
Чтобы привести пин в заранее известное состояние и используют подтягивающие резисторы.
Они бывают двух видов, верхние и нижние подтяжки.
Верхние (pull-up) подключаются к плюсу питания и нижние (pull-down) к минусу.
В ардуино есть встроенные подтягивающие резисторы (pull-up) которые можно включить программно, но я не советую их использовать.
ПРАВИЛЬНОЕ подключение кнопки.
В данном случае, когда кнопка отключена, пин будет подключен к земле через резистор, сопротивление которого заведомо меньше внутреннего сопротивления пина.
Поэтому наводка, попавшая на пин, стечет в землю. Если же подключен полезный сигнал (+5в) то он будет стекать в пин (незначительная часть сигнала стечет в землю через подтяжку).
В итоге, при нажатой кнопке, у нас будет стабильный сигнал (+5в), а при отпущенной кнопке будет стабильный ноль.
Рассмотрим несколько простых программных примеров.
Это самый простой пример. Немного усложним его
Этот пример можно инвертировать. Когда кнопка не жата светодиод горит, когда нажата – нет.
Если удерживать кнопку, то получим мерцание светодиода с частотой заданной функией delay.
А если нам нужно включить что то по удержанию кнопки?
Для этого введем переменную val.
Здесь я использовал простейший «самодельный» таймер.
Рассмотрим пример с более сложным таймером.
Основной плюс этого таймера это то, что он не использует паразитную функцию delay и, соответственно, не тормозит программу.
Очень не советую использовать функцию pulseIn для данных целей (да и вообще не советую).
Потому что эта функция использует все программные таймеры ардуино.
С функцией pulseIn НЕ будут работать
Tone()
Millis()
analogWrite()
Так же не будут работать сервоприводы.
Теперь рассмотрим вариант, когда нам нужно сделать лишь одно действие по одному нажатию кнопки (предыдущие программы циклично повторяли действие при удержании)
Для этого введем новую переменную flag (названия переменных могут быть какими угодно).
Алгоритм такой. Нажали кнопку – загорелся светодиод, удерживаем кнопку – ничего не происходит (светодиод горит). Отпустили кнопку – светодиод горит.
Для того чтобы погасить светодиод нужно повторно нажать кнопку.
Т.е. нажали – горит, отпустили, нажали – не горит.
Можно инвертировать действие вот так
Нажали – ничего, отпустили – горит. Повторно нажали, отпустили – не горит.
Теперь сделаем небольшое меню.
Меню будет содержать четыре режима (можно сколько угодно, но для примера хватит и четырех).
Меню будет управлять двумя светодиодами.
Введем еще одну переменную – regim.
Внутреннй подтягивающий резистор.
В микроконтроллерах ATmega168 и ATmega328 есть внутренние подтяжки. Они имеют номинал 20Ком и включаются программно. Нужно иметь в виду что внутренняя подтяжка «Прижимает» пин только к +5в.
В связи с этим нужно инвертировать логику.
Одна нога кнопки подключается к GND, другая к пину (никаких внешних резисторов не нужно).
Вот простой пример включения внутренней подтяжки.
Делитель напряжения и ЦАП.
Резистивный делитель напряжения представляет собой два резистора, включенных последовательно друг другу и параллельно источнику питания.
Данный делитель рассчитывается по формуле
Важно знать, что общее сопротивление делителя должно быть значительно меньше сопротивления нагрузки подключенной к нему (примерно в 100 раз).
НО общее сопротивление делителя не должно быть и слишком низким. В этом случае мы получим нагрев делителя и расход тока в пустую.
Не опускайте общее сопротивление ниже 4.7К.
Вобщем, идеальный диапазон сопротивлений от 4.7К до 50К
Теперь рассмотрим ЦАП на основе делителя напряжения.

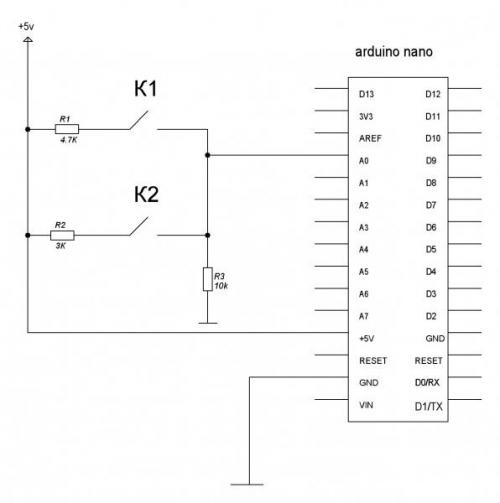

Подключение двух кнопок к одному пину.
На этой схеме изображен простой двух канальный резистивный ЦАП.
Рассмотрим некоторые важные моменты.
Резистор R3 является подтягивающим и его номинал не стоит опускать ниже 4.7К.
В то же время R3 является нижним плечом делителя напряжения.
Когда кнопки не нажаты на пине АЦП – лог 0.
Нажатая кнопка К1 образует делитель напряжения с номиналами плеч R1=4.7K, R2=10K.
Считаем по формуле.
5*10/(4.7+10) = 3.4в
В этом случае верхнее плечо делителя будет состоять из двух резисторов R1 и R2 включенных параллельно.
Общий номинал параллельно включенных резисторов считаем по формуле
Rобщ = (4.7*3)/(4.7+3) = 1.83K
Считаем выходное напряжение делителя
Напишем простую программу.
Количество каналов ЦАПа может быть сколь угодно большим (и соответственно количество кнопок).
Нужно точно рассчитывать номиналы резисторов. И уделять особенное внимание соотношениям номиналов между собой.
Ну, вот и все (или почти все) о кнопках.
Данная статья была ранее опубликована мной на http://forumdvrobot.ru/forum/3-21-1
Внутренняя подтяжка тянет только вверх. Внешней можно прижать и к земле.
К тому же статья расчитана на новичков которым нужен наглядный пример. Внешняя подтяжка и есть тот наглядный пример, который можно потрогать, измерить, изменить номинал и т.д.
Данная статья и примеры программ не являются «Истиной в последней инстанции». Это мой личный опыт и мой личный путь «Проб и ошибок».
Одно из решений «аналоговой клавиатуры», которое можно подредактировать и под вашу схему:
данный код написан под эту схему
как видите количество кнопок задается параметром NUM_KEYS,
а «диапазоны» акуратненько «лежат» в массиве adc_key_val[].
maksim, в приведенной вами схеме не совсем понятно что будет происходить при одновременно нажатых кнопках.
Убирать скобки очень плохо, формула 5*1/1+1=2.5 убивает, а
5*1/(1+1)=2.5 понимается совсем по другому.
>>Убирать скобки очень плохо, формула 5*1/1+1=2.5 убивает, а
5*1/(1+1)=2.5 понимается совсем по другому. Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
С точки зрения новичка прошу рассмотреть пример подключения кнопки с внутренней подтяжкой.
А так же указать как включать внутреннюю подтяжку.
а про это где можно подробнее почитать? Если я правильно понимаю, то это 3,4в на первой кнопке? Как вообще этот диапазон вычисляется или есть какие-то табличные значения?
>>То есть если нажать S4, то S3 и S2 будут игнорироваться. Схема, кстати, взята с коммерческого шилда. Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
>>а про это где можно подробнее почитать? Если я правильно понимаю, то это 3,4в на первой кнопке? Как вообще этот диапазон вычисляется или есть какие-то табличные значения? Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
С точки зрения новичка прошу рассмотреть пример подключения кнопки с внутренней подтяжкой.
А так же указать как включать внутреннюю подтяжку.
Ладно. Считайте это не «посылом в документацию», а рассказом «где это искать, если нужно».
Работат с подтянутой вверх кнопкой, отличается только одним. Теперь не нажатая кнопка это HIGH, а нажатая LOW. То есть значения «инвертировались».
Вот как выглядит в коде зажигание диода по такой кнопке
В реальности ни разу не видел что-бы кто-нибудь так делал, но для «параноиков» приведу «грамотную схему включения».
Но еще раз. Это просто «предупреждение». Это знать нужно, но обычно считают (и я тоже :), что «уж я-то не ошибусь» поэтому «незачем усложнять схему лишним резистором» 😉
