Установил RCD330+. Вопросы по кодированию.
Установил магнитолу RCD330+ desay вместо RCD310. Долго думал где покупать: на «али» долго и «кот в мешке», на авито — гарантии не будет, тут
мне подсказали продавца на Drive2 — VAG TRADE, который находится в СПБ. Продавец бесплатно установил магнитолу за 10 минут, попутно
рассказав функционал магнитолы.Выбрал данный магазин так как установили в удобное для меня время.
По факту в rcd 310 мне не хватало следующего:
1. Большого экрана (ну это больше снобизм)
2. Bluetooth и громкой связи.
3. Ужасно бесило что в RCD 310 + MediaIn нельзя было одновременно слушать музыку по USB и AUX. Приходилось вытаскивать флешку всегда.
4. Не удобно было искать нужные треки на флешке из-за маленького экрана.
Все вышеперечисленное есть в rcd330+. Насчет звука пока ощущения не до конца ясны. У этих магнитол звук разный, на определенных треках кажется, что в 310 звук был «глубже», а на других что в 330+.
Теперь хотел спросить у тех кто уже ставил. Не получилось вообще ни как закодировать магнитолу VAG-COM’ом (12.12),
от звуковой схемы superb до отображения парктроника (56 блок). Кодировки вообще не принимаются, хотя ошибок нет.
Может нужен шнурок посвежее или код безопасности? Подскажите у кого получилось. Где-то видел отзыв, что данные магнитолы вообще не кодируются, кто то за деньги их кодирует.
RCD 330 и Labels
Всем привет. Надежды на появление лейблов в новых версиях VCDS не оправдались. В принципе всё было уже понятно, что и как кодируется в этой магнитоле, но так называемые человекопонятные кодировки хотелось конечно видеть.
Опыт штука сильная поэтому поступил как и раньше когда на RCD 510 Delphi лейбла не было, то мы просто его подменяли известным от 510 Боша. Так в общем и сделал.
Берется файл 5M0-035-1xx-56.clb из папки labels
Копируется в папку user и в этой папке переименовывается в 6RD-035-187.clb или в 6RF-035-187.clb если вы обладатель такой магнитолы
Далее всё как мы все привыкли
Картинка вида машины на экране парктроника.
Можно её изменить на другую какую нибудь
Далее

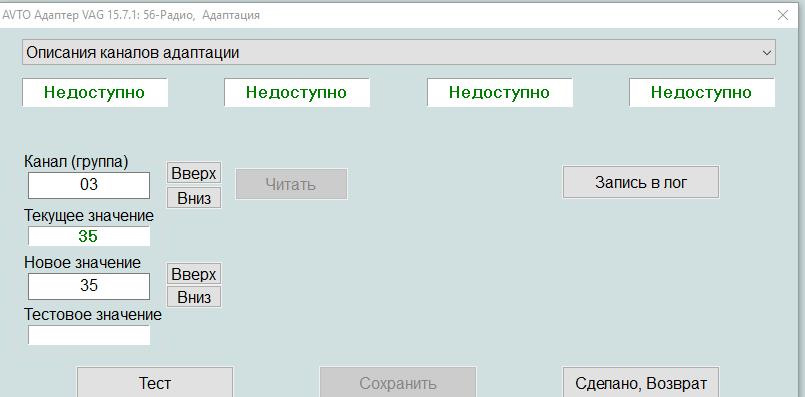

Адаптации.
Здесь не всё так гладко к сожалению.

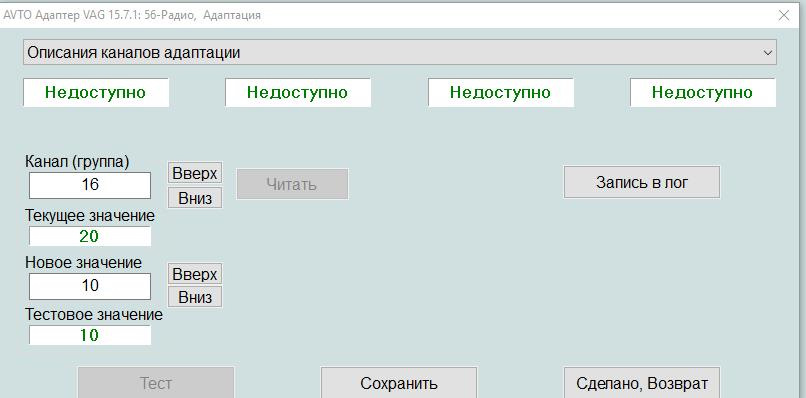

Единственное что понял на 100 % так это 16 канал
это не понял как остальные, хотя их не так и много.
Короче искомый канал отключающий Mirrorlink пока не нашёл.
экспериментируйте может сообща и найдется то что нужно.

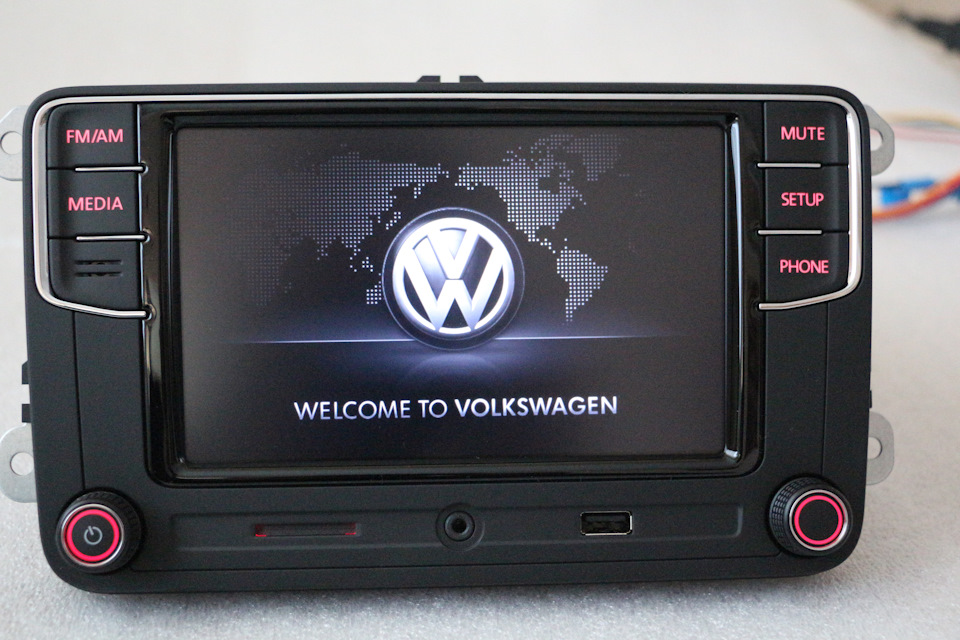

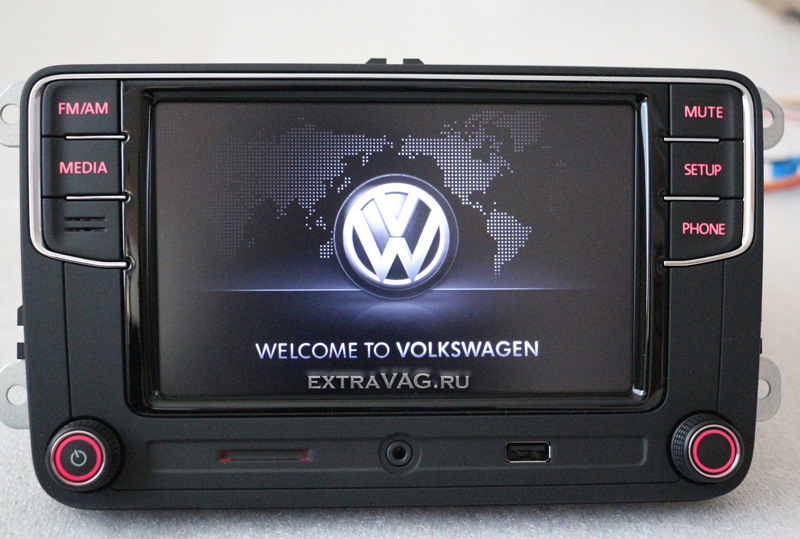

RCD 330 plus FAQ Вопросы и ответы
1. Работает ли 8ми кнопочный руль пассата гольфа и других машин до 8 модельного года?
Нет не работает. Нужна замена руля на 12ти кнопочный и замена подрулевого блока.
На тигуане 8ми кнопочный руль работает, но как выяснилось не на всех.
Обновление! 31.03.17.

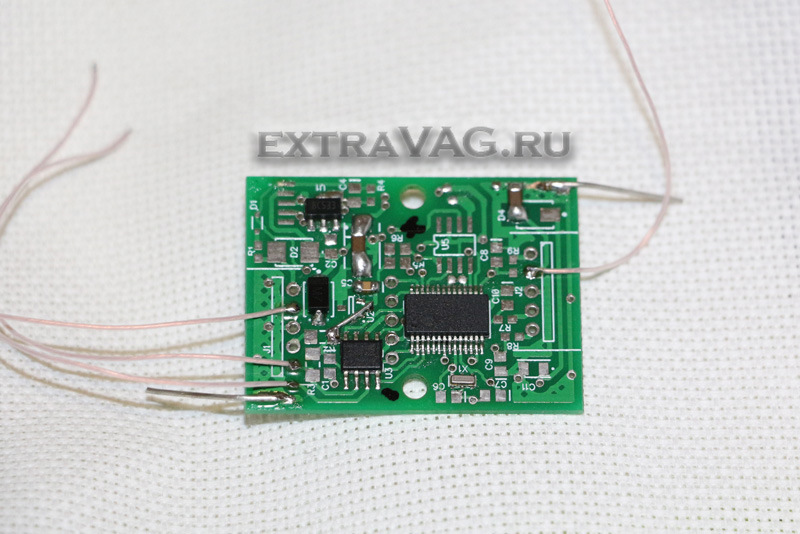

Для поддержки мультируля 8 кнопок и для мультируля Skoda разработан специальный интерфейс. теперь не нужно менять руль и подрулевой блок.

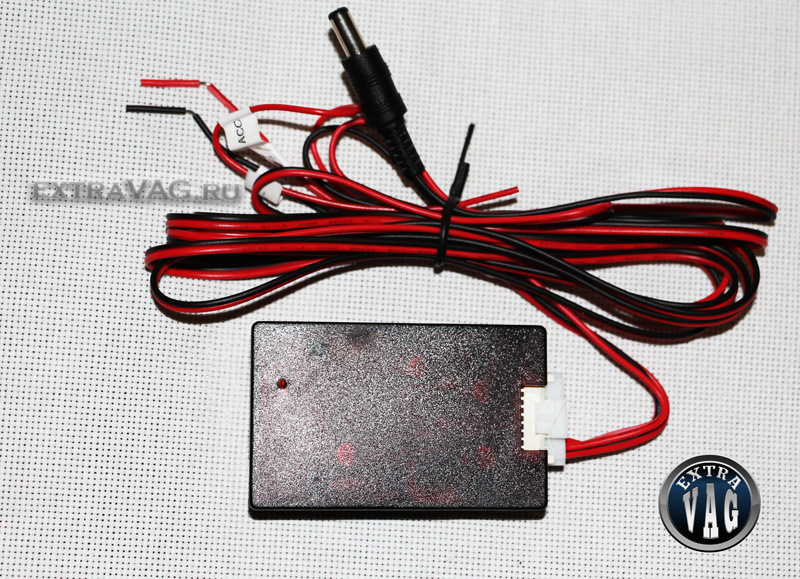

также прибор активирует камеру заднего вида без врезки в проводку авто (не требуется подключение к заднему фонарю и фильтр с задержкой) ТОЛЬКО ДЛЯ DESAY!
2. Как активировать видеовход?

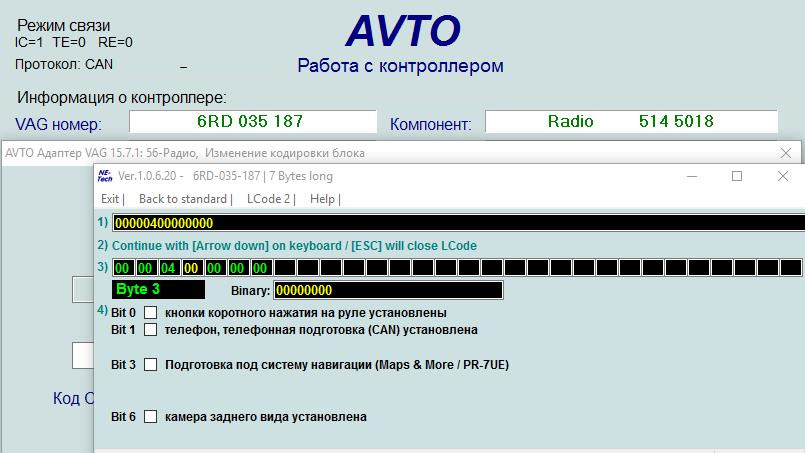

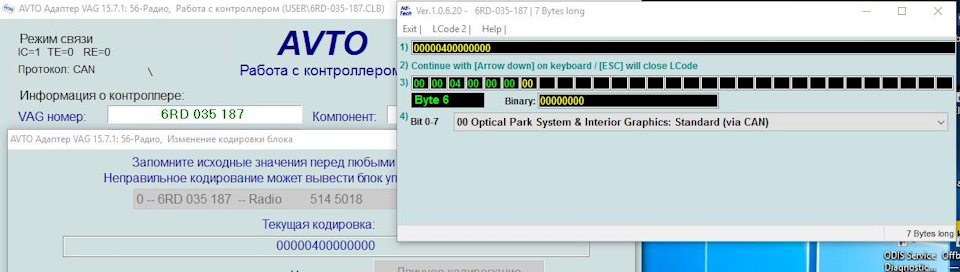

Зайдите в длинное кодирование 56 блока и поставьте галку в 3 байте 6 бите. Наличие лейбла необязательно, но его можно подставить. Как это сделать написано здесь. www.drive2.ru/l/451841005973408339/
После кодирования перезагрузите магнитолу.
3. Как перезагрузить магнитолу?
Нажмите на кнопку включения магнитолы и удерживайте её до тех пор пока магнитола не выключится, а потом снова включится. Обычно 10 секунд.
4. Отображает ли магнитола климат?
Нет.
Можно ли это закодировать?
Нет.
5. Выводит ли магнитола названия треков, станций и прочего на приборку.
Нет. и закодировать нельзя.
Выводится только информация о контакте во время звонка.
6. Можно ли подключить камеру с блоком траекторий к 330 магнитоле?
Нельзя подключить камеру с блоком траекторий от платформы PQ. Конвертеры не поддерживают такое преобразование, почему я не знаю, но это факт.
Можно подключить камеру для MIB в том числе и с траекториями, но только камеру с отдельным блоком от Тигуана 16 модельного года. Также придется обновить Gateway или заменить его.
Камеру с траекториями без блока (встроен внутрь камеры) подключить нельзя нужна поддержка камеры магнитолой, типа MIB2 болеро амундсена и коламбуса и тд. платформы MQB.
7. Как подключить оригинальную камеру RGB без траекторий к магнитоле?

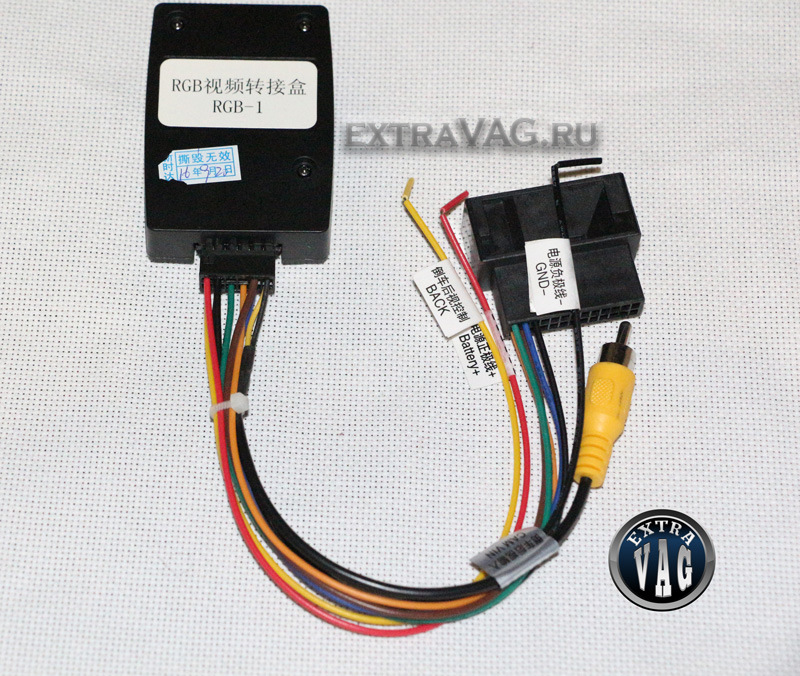

Нужно использовать конвертер видеосигнала RGB-CVBS
Как подключить оригинальную камеру композит (CVBS). Просто подключить и пользоваться. Никаких дополнительных приборов использовать не нужно. Только активировать видеовход в магнитоле.
Как подключить неоригинальную камеру (CVBS)
Читайте следующий пункт №8
9. Как подключить магнитолу на автомобиль с ISO разъёмами?

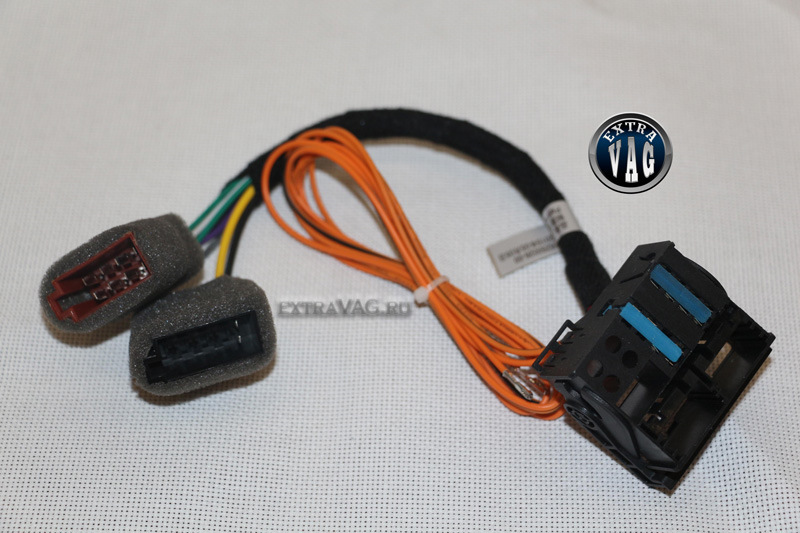

через переходник ISO-Quadlock и обязательно подключить к кан шине в блоке BCM или Gateway ( в зависимости от автомобиля.)
10. Как подключить RCD 330 в автомобиль Skoda Rapid от 16 модельного года и моложе?
Единственный на сегодняшний день рабочий вариант подключение через эмулятор каншины с активатором видеовхода или без него. Также потребуется кое какая перепиновка разъёмов.
11. Как установить на Tiguan, Yeti 16 модельного года?

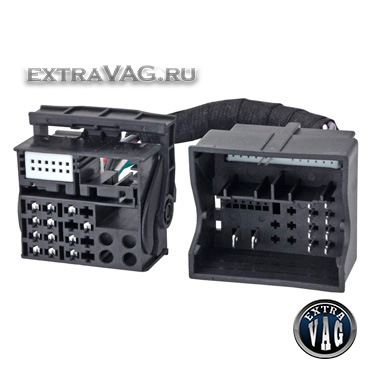

Через переходник.
Поддерживаются ли Plug&Play усилители Helix?
Да, без проблем подключаются и работают.
Можно ли закодировать звук от SUPERB?

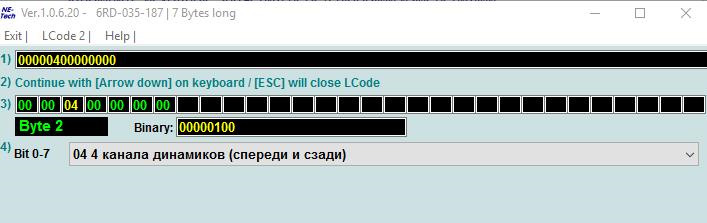

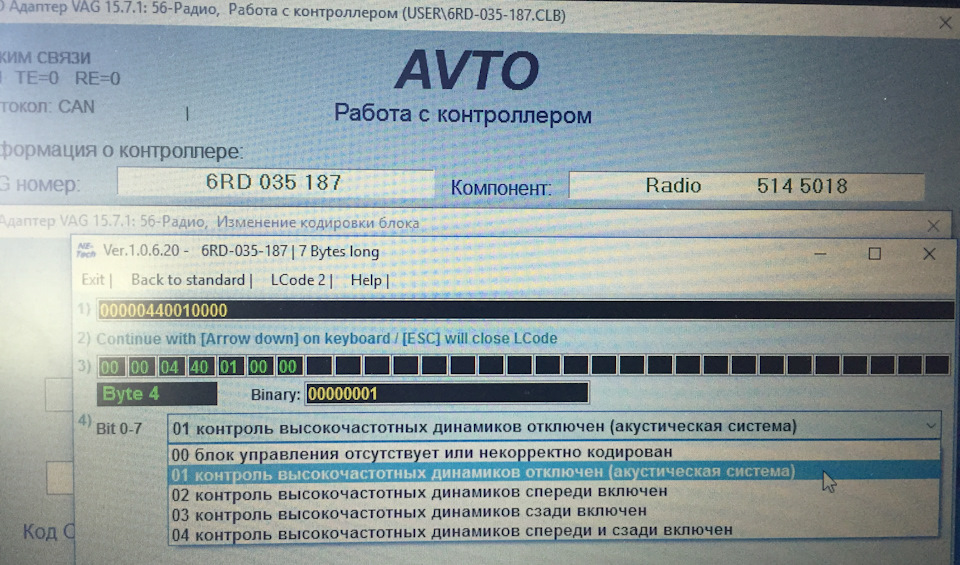

Пробуйте в 4 байте поставить 01 (отключение контроля динамиков) в 5 байте 04 (схема Superb)
Информация предоставлена
www.drive2.ru/users/necroave/
У некоторых получается по слухам. Результат не гарантирован.
14. Воспроизводит ли видео с флешки?
Нет.
16. Какие телефоны поддерживают MIRRORLINK?
Здесь я буду дополнять список с вашей помощью. Если ваш телефон поддерживает миррорлинк на 330+ и его нет в списке, обязательно напишите марку и модель. Помогите другим пользователям.
Необходим качественный шнур, а лучше оригинальный для полноценной работы функции.
17. Какие версии бывают и чем отличаются.
Производителей магнитолы два.
1. DESAY AV
Особенности: не поддерживает мультируль Skoda*, построен на закрытой для доступа операционке WinCE 6.0
*см. пункт 1
мало шансов на программное обновление, но сейчас имеет более низкую стоимость в связи с вскрывшимися обстоятельствами, по апгрейду второго производителя.
Однако взлом устройства сделан и активно идет доработка магнитолы. За новостями СЮДА!
Что дает это обновление?
По большому счёту поддержку функции CARPLAY для iPhone, это более толковая на сегодняшний момент функция чем Mirrolink. которая имеет одну непобедимую для азиатских магнитол особенность, mirrorlink вырубается на скорости, что сводит его полезность на нет.
Carplay не вырубается и позволяет пользоваться приложением Карты например, в движении.
18. Можно ли снять блокировку mirrorlink?
На данный момент времени можно программно.
И можно через эмулятор каншины заставить магнитолу думать что она установлена в машине которая никогда и никуда не едет, в этом случае будет отсутствовать связь с приборкой, что в принципе терпимо, но также и с мультирулём, что уже не удобно, однако у кого мультируля нет и не планируется, это вариант разблокировки миррорлинка весьма подходит.
19. Как подключить антенну если в авто двойной совмещённый (спаренный) антенные штекеры?
Необходимо подключение только одной из антенн. Это можно сделать при помощи переходника или немного покурочив штекер магнитолы (спилить мешающий выступ), можно сделать надрез в одном из штекеров антенны
Для надежного соединения все же лучше использовать готовый переходник.
При подключении сразу двух антенн к RCD 330 330+ вы получите ошибку о коротком замыкании антенн, но радио при этом работает, хуже или лучше сказать не могу.
21. Почему не приглушается звук при включении задней?
Звук приглушается при наличии установленных оригинальных парктроников. При этом в настройках звука нужно выставить степень приглушения.
Если их нет или есть но неоригинальные то звук приглушаться не будет.
22. Какие картинки парктроника можно установить?
RCD 330 plus FAQ Вопросы и ответы
Спрашивайте здесь или там
Комментарии 104

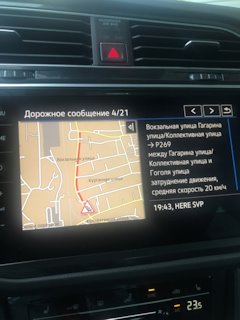

Доброе! Тигуан 21г композишн медиа-как активировать на мониторе камеры и пробки?
Да, там есть навигация, но работает неполноценно
Значит это не композишн а дисковер медиа
Там можно сделпть пробки через радиоканал но полноценными их назвать нельзя
Для камер нужно загрузить POI свежие

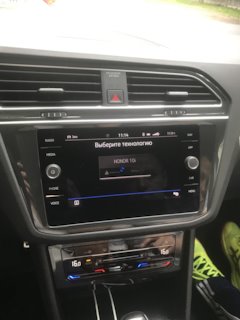

Роман, в той теме которая указана нет возможности, поэтому спрошу тут, вы написали что есть возможность программно разблокировать миррорлинк, хотелось бы узнать поподробнее, имею магнитолу с миррорлинк, Васю и китайский одис с vas5054a, а инфы по самостоятельному решению найти не могу. Помогите пожалуйста
Миррорлинк он либо есть в магнитоле либо нет
Можно заставить его работать на ходу
В одной только магнитоле 330 харман программно в остальных при помощи интерфейса
Он всмысле есть, но пока не понимаю как разблокировать работу в движении, другие функции у себя кодировал, по на блоках сам менял, хочется и в этом разобраться, а инфы в интернете в плане новых функций очень мало
Народ, здесь есть кто из Москвы или ближнего Подмосковья? Нужна помощь в установке некоторых программ на rcd330plus и исправление нескольких ошибок по васе диагносту.
Роман, добрый день! Подскажите, при установке rcd 330 требуется ли что-то прописывать в блоках авто? Или просто достаточно поставить на место и вперёд? Камеры задней нет. Стоит обычная узкая нештатка.
Добрый день У меня магнитола rcd 510 Bosch русифицированная после адаптации и подключение всех проводов когда включаю задний ход Горит только синий экран не могу уже 3 дня добиться результата, подскажите если есть инфо по этой теме
Здравствуйте! У меня такая проблема : рсд 330+ 187В NoName Камера заднего вида НЕ установлена, при вкл задней передачи сразу на экране отображение парктроников все хорошо работает, но когда подкл Васю и диагностирую на ошибки, висит ошибка по задней камере в мозгах авто, хотя галки выключены по активации камеры — в чем может быть проблема? Может сталкивались
Возможно камера заявлена в блоке парктроников. 10 блок проверьте
Он кодируется после ввода пароля
Здравствуйте! У меня такая проблема : рсд 330+ 187В NoName Камера заднего вида НЕ установлена, при вкл задней передачи сразу на экране отображение парктроников все хорошо работает, но когда подкл Васю и диагностирую на ошибки, висит ошибка по задней камере в мозгах авто, хотя галки выключены по активации камеры — в чем может быть проблема? Может сталкивались
И еще проверьте а гейтвее в списке оборудования не стоит ли галка на 6С
Если камеру подключить ошибки не должно уже быть?
Сначала кодировки проверить надо
Добрый день! Подскажите, поставил rcd 330+ noname 6RD035187B, поменял gate и установил камеру( заказывал с али вместе с реле), подключил по схеме. Когда заводишь машину и включаешь заднюю скорость все отлично работает: камера, можно переключится на парктроник, но если после этого отключить скорость и подождать пока меню парктроника уйдет, при следующем включении задней ничего не появляется: ни камера, ни парктроники, при этом они пищат и музыка приглушается. Подумал дело в камере, отключил ее от головного, но на этой голове тоже самое с парктрониками. До этого стояла rcd 510 парктроники работали без проблем.
было такое на джетте6
так и не понял в чем дело
Добрый день. Подскажите где искать проблему. Головное RCD 330+ вместе с камерой на кнопке багажника и реле задержки (все с АЛИ) по приведенной ниже схеме установлено летом прошлого года. До марта с.г. все работало как надо (и в дождь и в мороз). С середины марта пошли перебои. То показывает нормально при ВКЛ. задней, то пишет — «камера недоступна». Парктроники (в базе) работают без сбоев. И никак не «ущучить» причину. Может были прецеденты, чтоб знать с чего начать? Спасибо.
в жгуте крышки багажника
обычно перелом провода
Роман, добрый день. Как перепрошить магнитолу чтобы появилась функция CarPlay?
никак она либо есть либо нет
перешить можно 187А noname но там свои минусы есть
Роман здравствуйте. У меня магнитола rsd330 plus Desai и телефон Самсунг гелакси s6 edge на андроид7. Скачиваю программу на флешку для магнитолы и на телефон для зеркалирования но соединиться не получается. Не подскажите что можно сделать
Но они появились после замены 230 на 330+.Подскажи в каком направлении копать?
вернуть на место 230 и убедиться что дело не в магнитоле
к магнитоле они никакого отношения не имеют

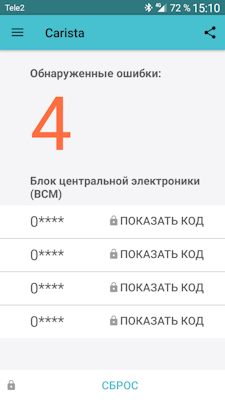

Роман!Не могу справиться с этими 4 ошибками.Уже делали 2 раза.Опять появляются.Может есть тонкости какие.типа гу должна быть выкл.или еще что-то.Подскажи пожалуйста!
я не знаю какие у вас ошибки
дайте хотябы скан
в 4 байте поставить 01 (отключение контроля динамиков)? Правильно понял?
Добрый день.На поло 2017 поменял 230 на 330+.Появилось 7 ошибок(5 по голове и 2 по телематике) С помощью «Васи диагн» убрали все.Чуть позже появились 4 ошибки.Удалили.Позже они опять появились.Что то связанное с дверями(может динамики).Подскажите как решить проблему.Заранее благодарю.
отключите контроль динамиков
Поло седан 16.г рестайлинг.хочу подключить штатную камеру заднего вида( с кнопкой) к rcd 330+. Стоит R140. То же будут проблемы с видео сигналом или если шттатная то может в ней есть уже замедлитель или ( как там он называется). Зарание СПС.
у вас нет каншины в разъеме
нужна доработка
фильтр питания с задержкой нужен если камера неоригинальная
если оригинальная то не нужен
Вечера добрый!
Скажите, на vw polo 2017г(мультируль). стоит rcd 230, хочу поменять на rcd 330+ и установить камеру задненго вида, возникнут ли проблемы после подключения?и нужно ли реле времени для камеры?
проблем не возникнет
реле нужно
Добрый день, сейчас стоит магнитола RCD 510 от Delphi (VW Polo 2014 г.в.), взял на Али RCD 330+ смена магнитол как я понимаю отсоединить Квадлок, и присоединить к другой (ну плюс антенна) и все работает, или где то ещё шаманить надо? Спасибо
ничего шаманить не нужно
Добрый день. Установил в Jetta 2016 Trendline RCD330+ Desay, но не работает Bluetooth и подсветка. Также не отключается при вынимании ключа зажигания. С завода стояла R140G, провода CAN шины уже были в разъеме. Как исправить?
у вас в разъеме не каншина а подсветка и асс
нужно подключаться к гейтвею
10 и 20 пин но учтите что они заняты так что операция не из простых
На R140G эти концы обозначены CAN+ и CAN gnd.
Как определить, что это не CAN шина? А подсветка и асс? Вызванивать?
Если брать концы от гейтвея, то я так понимаю надо подключиться параллельно к 10 и 20 пину и протянуть их на RCD330? так?
верьте на слово
там нет каншины
режьте эти провода и врезайтесь в провода гейта. я использую разветвитель каншины для этого, чтобы не резать.
Разветвитель? Что за устройство такое?
Здравствуйте Роман. Такая проблема. На пассате в6 2006 г заменил гейт с Q на конце, установил 330+ десай. Все работает (подсветка, блютуз, сд карта и т.д) Подключаю камеру з.в. к лампе з х включаю R черный экран с крестиком в правом верхнем углу и настройки яркости камеры сек на 2, далее надпись » камера не доступна» Кодировки несколько раз перепроверили, багажник закрыт. Заказал реле времени, но думаю дело не в нем. Другой мониторчик подключаем все показывает. Подскажите может мы что-то упустили?
все дело в задержке видеосигнала
Т.е. достаточно подключить регтайм и будет все в порядке? Но почему она даже от аккумулятора хотя бы 1 раз не включается?
не знаю насчет регтайма и почему не включается
должна включаться
проверяйте все разъемы и контакты
есть специальное реле для этого
Здравствуйте Роман, вот сегодня я поставил 330+ на поло седан, намучился с подключением к кан шине, подцепил на 20 и 21 пины, вроде все работает, но нет приглушения подсветки при включении габаритов, Роман, а что даёт дополнительно при подключении к кан шине, я просто сомневаюсь, все ли функции у меня работают и правильно ли я подключился к шине? Одним словом, какие опции у меня должны работать при правильном подключении к кан шине?
вкл выкл по ключу зажигания
подсветка при габаритах но она приглушается если есть регулятор подсветки
телефон и тд
в поло от опций авто зависит
Да подсветка у меня есть при габаритах и ВКЛ и ВКЛ по ключу тоже есть, значит подцепил правильно. Сейчас мне надо русифицировать, но читая форум я ни чего не понял, я в компе профан, Роман вы бы не могли мне доступно обьяснить как русифицировать, а то я читая форум ни чего не понимаю
Роман большое спасибо! Буду пробовать!
Роман, добрый день!
Автомобиль Touran 2008г. Красная приборка.
Не получается поженить камеру заднего вида (Китай) и RCD330 +
Магнитола запрограммирована (56 блок), но не в какую на магнитоле не появляется изображение. Не появляется даже черного экрана. Пробовал и так и так.
Стоят штатные парктроники, пробовал сделать также визуализацию, но при включении задней передачи опять же ничего не происходит.
Камеру проверял, подключал к обычному телевизору, все хорошо))
Подскажите, куда попробовать копать!
Заранее спасибо!
P.S. Несколько знакомых мастеров, друг с другом не знакомых сказали, что китайцы просто прислали косячную магнитолу, в которой отсутствует видеовход. Что магнитолы к нам идут 50/50, некоторые с неполным интерфейсом.
Может ли быть такое?
в магнитоле видеовход активирован хоть?
ошибка выскакивает что камера не обнаружена?
Видеовход прописал в 56 блоке, как в FAQ расписано.
Ошибка на экране не выскакивает
скиньте скан окна кодирования
и расскажите как и куда цепляли каншину
