Ошибка U0101 OBD-II – потеря связи с TCM (модулем управления трансмиссией).

Модуль управления трансмиссией (TCM) управляет автоматической коробкой передач трансмиссией автомобиля. Различные датчики обеспечивают поступление информации в TCM для управления коробкой передач. В качестве управляющих элементов АКПП выступают соленоиды переключения передач, муфты гидротрансформатора и т.п..

Код ошибки U0101 указывает на то, что TCM не принимает и не передает сообщения по шине CAN.

Симптомы ошибки U0101

Причины ошибки U0101

Код ошибки U0101 обычно вызывается одним из следующих факторов:

Диагностика и ремонт ошибки U0101

Выполнить предварительную проверку

Проверьте аккумулятор

Правильное напряжение батареи имеет решающее значение для работы блока управления. Перед продолжением диагностики необходимо проверить состояние батареи. При необходимости зарядить или заменить аккумулятор и удалить ошибки.

Проверьте наличие других кодов ошибок

Если в блоке управления сохранены несколько кодов неисправности для различных модулей по CAN шине, то это указывает на возможную неисправность сети CAN. В этом случае необходимо сначала проверить CAN шину, и только потом TCM.

Как и любую цепь, CAN шину можно проверить на короткое замыкание, высокое сопротивление и обрыв. Обычно это делается через разъем OBD- II цифровым мультиметром (DMM). На диагностическом разъеме 6-ой контакт соответствует шине CAN High, а 14-ый CAN low.

Два согласующих резистора CAN шины можно цифрового мультиметра на диагностическом разъеме OBD- II, между контактами 6 и 14. Нормальное значение сопротивления для резисторов составляет 60 Ом. Если один из резисторов выходит из строя, шина, как правило, остается в рабочем состоянии. Однако, если отказывают оба, то шина отключается.

Проверка TCM

Если проводка блока управления АКПП в порядке, а ошибка присутствует то необходимо заменить TCM. Перед заменой TCM необходимо проверить и попытаться перепрошить или обновить программное обеспечение блока. Достаточно часто простое перепрограммирование TCM в состоянии решить эту проблему. Если перепрошивка блока не помогает, то TCM необходимо заменить. В большинстве случаев после установки нового блока TCM его необходимо «прописать» (запрограммировать).

Источник

Привет от DSG — Ошибка U0101

В один прекрасный весенний день, приехав и оставив машину на парковке, я просто не смог ее завезти через час. Замок зажигания просто не давал повернуть ключ, а на панели горели ошибки «Ошибку ESС» и «Контроль давления в шинах».

Сканера под рукой не было… Под подозрение пал аккумулятор (2014 года, за зимы не раз прикуривал соседей, не подзаряжал никогда). Выбрал новый и заказал этим же днем, а перед приездом сервиса по доставке вышел проверить машину. И, конечно же, она с легкостью завелась, без каких-либо проблем и ошибок на панели. Проверив на приборке встроенным тестом заряд аккума — 60%. Проверил на сервисе у дома вольтаж — 12.86. Ну, подумал, что глюки электроники просто, заберу сканер и почитаю ошибочки.

И проехав так в общей сложности еще 17 км или минут сорок, в какой-то момент встал на перекрестке чуть в горочку, и при начале движения, при переключении коробки с 1 на 2 передачу, эту самую передачу вышибает, словно я на девятке и попадаю на кочку нехилую. А на панели вновь горят те самые две ошибки, а я в левом ряду с увядающими 23 км/ч в горочку, пытаюсь прижаться как можно правей к забору и влипаю с разбором панели кпп, попытками разблокировки рычага, чтением ошибок и временем для понимания проблемы… Оттолкал, в итоге, с помощью Михаила karpel и бросил во дворах на ночь.

Гугл или драйв конкретных ответов и советов не давал: кто-то чинил проводку под воздуханом на pq35, кто-то менял аккумулятор или предохранитель, а кто-то мехатроник, уже на mqb платформах. Последнее внезапно поднапрягло 🙂 Надеялся на проблему с проводкой до последнего, конечно же, найдя даже пару протерстотей изоленту в жгуте до провода.

Утром приехал, завел как ни в чем не бывало и уехал домой. Проблемной ошибкой оказалась: Ошибка U0101 OBD-II – потеря связи с TCM (модулем управления трансмиссией). Двигатель не видит коробку. Коробка в аварии, индикатор передачи моргает, но ошибок про коробку нет. Попытки завестись теперь получаются, но коробка не переключает. Машина просто не понимает что она есть.

Оставил у дома и чз некторое время машина вновь не заводилась. Начинала заводится только если так постоишь с час. Такими перебежками и удавалось доехать до сервиса. Осмотрев, выявили, что виновницей оказалась плата мехатрона. Внутреннее замыкание, видимо, тк визуально прогаров или повреждений я на плате не обнаружил, как не смотрел на снятной. Уезжая от диагноста опять попал с отвалившейся коробкой поперек трамвайных путей при развороте… Очень неловкое чувство))

Плата, на моей машине 2014 года, стоит 0CW (хоть и ранних ревизий, с «хвостом»), а не 0AM. В наличии в Нижнем не нашлась, но, благодаря контактам, нашлась во Владимире. Несколько дней ожидания доставки и Валера SheremetValery мне ее клонировал, а на замену самой платы в мехатронике я уже решил покатать машину на эвакуаторе, утомили меня эти внезапные остановки посреди дорог.

В итоге, все устранено, теперь машина на ходу: заменили плату, клонировали, адаптировали сцепу, попутно масло в мехатронике и коробке махнули. Коробку через 800км чипанул ну и попутно ст1 тоже)

Источник

Проблема с коробкой. Помогите найти причину. (DSG 7)

Alex-motors

Просто заглянул

Добрый день.
У меня пассат Б6 1,8TSI 7DSG седан хайлайн 2009 год выпуска.. модельный 2010
Ситуация следующая. Вчера подъехал к магазину. Все было ок. Поставил на ручник, потом на паркинг, заглушил и ушел в магазин. В магазине был минут 15-20. (В это время на улице прошел ливень и закончился).
Выхожу, сажусь, пробую завести. а она не заводится(((( на панели загорается надпись Parking Brake Error! Короче не дает она себя завести, даже стартер не крутит. Коробку тоже не дает никуда перевести. Ручник работает.. ставит, снимает.
Так как я стоял в неудобном месте то надо было откатить машину. Я разобрал консоль у ручки кпп и в ручную перевел ее в нетраль. Дальше оттолкал машину в безопасное и удобное место (толкал метров 150).
Даллее подъехал мой знакомый с ноутом и шнурком. Подцепились. вагком коробку не увидел((( и везде выдавал эту ошибку. я ниже приведу полный лог диагностики.
После этого погрузил машину на эвакуатор и оттащил к дому.
Возле дома стал смотреть предохранители. И в блоке в моторном отсеке нашел горелый под номером F6. Заменил и он тут же сгорел. Для верности я снял клеммы с аккумулятора и вставил новый. Как только клему прицепил он опять сгорел((((
Решил померить что на концах предохранителя.. там 12В. но если снять разъем с коробки то по нулям.

Подскажите куда копать и где искать причину.

вот логи на всякий случай :

ВАСЯ Версия: диагност 11.2R
Версия данных: 20110207

Шасси: 3C0
Список: 01 02 03 08 09 15 16 17 19 25 42 44 46 52 53 56 62 72

——————————————————————————-
Адрес 01: Электроника двигателя (CGY) Label: Не найден
Part No SW: 06J 906 026 CS HW: 06J 906 026
Компонент: MED17.5 4886
Ревизия: A8H03— Серийный номер: VWZCZ000000000
Кодировка: 0404000324070160
Мастерская #: WSC 00151 935 94558
VCID: 7DF5FDC75F31

Стоп-кадр:
Об/мин: 0 /min
Нагрузка: 0.0 %
Скорость: 0.0 km/h
Температура: 96.0°C
Температура: 63.0°C
Абс.давл-е: 1000.0 mbar
Напряжение: 12.065 V

Готовность: 0000 0001

Стоп-кадр:
Скорость: 0.0 km/h
Hex значение: 0x0000
Напряжение: 12.00 V
Бин.биты: 00011110
Счет: 151
Hex значение: 0x0000

——————————————————————————-
Адрес 08: Электроника кондиционера / отопителя Label: 3C0-907-044.clb
Part No SW: 3C0 907 044 ED HW: 3C0 907 044 ED
Компонент: ClimatronicPQ46 133 1010
Ревизия: 00133026 Серийный номер: 00000000000000
Мастерская #: WSC 00000 000 00000
VCID: 67D9BFAF2DAD

Неисправности не найдены.

——————————————————————————-
Адрес 09: Блок управления бортовой сети Label: 3C0-937-049-30-H.clb
Part No SW: 3C8 937 049 F HW: 3C8 937 049 F
Компонент: Bordnetz-SG H54 2602
Ревизия: 00H54000 Серийный номер: 00000006036236
Кодировка: E5848F0700041A00470A00000F000000003D5D425C000120000000000000
Мастерская #: WSC 00028 028 00001
VCID: 346318E32CFB

Стоп-кадр:
вкл
Напряжение: 14.45 V
вкл
вкл
выкл
выкл
вкл

Стоп-кадр:
вкл
Напряжение: 14.45 V
вкл
вкл
выкл
выкл
вкл

——————————————————————————-
Адрес 15: Подушки безопасности Label: 5N0-959-655.clb
Part No SW: 5N0 959 655 J HW: 5N0 959 655 J
Компонент: J234__00H VW10 HI 1916
Ревизия: 20013000 Серийный номер: 003E2PCMRXX%
Кодировка: 0012360
Мастерская #: WSC 00028 028 00001
VCID: 448348237C5B

Неисправности не найдены.

——————————————————————————-
Адрес 16: Электроника рулевого колеса Label: 3C0-953-549-SW25.clb
Part No SW: 3C0 953 549 AJ HW: 3C0 953 549 AJ
Компонент: J0527 0030
Ревизия: 00032000 Серийный номер: 3C5953507CN
Кодировка: 0001511
Мастерская #: WSC 00028 028 00001
VCID: 74E3D8E36C7B

——————————————————————————-
Адрес 17: Комбинация приборов (J285) Label: 3C8-920-xxx-17.clb
Part No SW: 3C0 920 872 A HW: 3C0 920 872 A
Компонент: KOMBI H02 0206
Серийный номер: 00000000000000
Кодировка: 160D00
Мастерская #: WSC 00028 028 00022
ASAM Dataset: EV_Kombi_UDS_VDD_RM09 A04040
ROD: EV_Kombi_UDS_VDD_RM09_VW46.rod
VCID: 2341EBBF9915

——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных Label: 3C0-907-530.clb
Part No SW: 3C0 907 530 L HW: 3C0 907 951
Компонент: J533__Gateway H13 0152
Ревизия: H13 Серийный номер: 3300P096230005
Кодировка: FD807F06000202001002
Мастерская #: WSC 00028 028 00001
VCID: 2A5F069BFE3F

——————————————————————————-
Адрес 25: Иммобилайзер Label: 3C0-959-433-25.clb
Part No SW: 3C0 959 433 AR HW: 3C0 959 433 AR
Компонент: IMMO 043 0383
Ревизия: 00043000 Серийный номер: VWZCZ000000000
Мастерская #: WSC 131071 1023 2097151
VCID: 7AFFF6DB4E1F

Part No: 3C0 905 861 G
Компонент: ELV 027 0380
3C0905861G ELV 027 0380

Неисправности не найдены.

——————————————————————————-
Адрес 42: Электроника двери водителя Label: 1K0-959-701-MIN3.clb
Part No SW: 1K0 959 701 AR HW: 1K0 959 793 N
Компонент: J386 TUER-SG FT 1501
Ревизия: 72009005 Серийный номер: 00000648898629
Кодировка: 0000245
Мастерская #: WSC 00028 028 00001
VCID: 7EF7FACB5237

Неисправности не найдены.

——————————————————————————-
Адрес 44: Усилитель рулевого управления Label: 5N1-909-144.clb
Part No SW: 5N1 909 144 K HW: 5N1 909 148 G
Компонент: J500__APA-BS KL.147 0703
Ревизия: 1AH03256 Серийный номер: 00091540013802
Кодировка: 0000258
Мастерская #: WSC 00028 028 00001
VCID: 3A7F36DB0E9F

Стоп-кадр:
(нет узла): 4.0
Уг.поворота: 0.00°
не в норме
Уг.поворота: 0.00°
(нет узла): 15

——————————————————————————-
Адрес 46: Центральный модуль систем комфорта Label: 3C0-959-433-46.clb
Part No SW: 3C0 959 433 AR HW: 3C0 959 433 AR
Компонент: KSG PQ46 ELV 043 0612
Ревизия: 00043000 Серийный номер: VWZCZ000000000
Кодировка: 00910A0001860E763004941570084F0B607801
Мастерская #: WSC 00028 028 00001
VCID: 7AFFF6DB4E1F

Компонент: Sounder n.mounted

Компонент: NGS n.mounted

Компонент: IRUE n.mounted

Неисправности не найдены.

——————————————————————————-
Адрес 52: Электроника двери переднего пассажира Label: 1K0-959-702-MIN3.clb
Part No SW: 1K0 959 702 AR HW: 1K0 959 792 N
Компонент: J387 TUER-SG BT 1501
Ревизия: 72009005 Серийный номер: 00000768698626
Кодировка: 0000244
Мастерская #: WSC 00028 028 00001
VCID: 7F0907CF553D

Неисправности не найдены.

——————————————————————————-
Адрес 53: Стояночный тормоз Label: 5N0-907-801.clb
Part No SW: 3C8 907 801 C HW: 3C8 907 801 C
Компонент: J540 EPB3 VW-13618 0005
Ревизия: 010 Серийный номер: 00000000038526
Кодировка: 0000057
Мастерская #: WSC 00028 028 00001
VCID: 2A5F069BFE3F

Стоп-кадр:
Напряжение: 11.60 V
Счет: 10
Скорость: 0.0 km/h
Hex значение: 0x1270
Hex значение: 0x0001
Hex значение: 0x0101

Стоп-кадр:
Напряжение: 12.10 V
Счет: 75
Скорость: 0.0 km/h
Hex значение: 0x12F1
Hex значение: 0x0001
Hex значение: 0x1010

Стоп-кадр:
Напряжение: 11.50 V
Счет: 83
Скорость: 0.0 km/h
Hex значение: 0x1271
Hex значение: 0x0001
Hex значение: 0x1010

——————————————————————————-
Адрес 56: Магнитола (J503) Label: 5M0-035-1xx-56.clb
Part No SW: 1K0 035 186 AA HW: 1K0 035 186 AA
Компонент: Radio RCD310 013 0036
Ревизия: 00000000 Серийный номер: VWZ1Z2I6604112
Кодировка: 0500040004
Мастерская #: WSC 00028 028 00001
VCID: 65C5B5A7D7A1

——————————————————————————-
Адрес 62: Электроника задней левой двери Label: 1K0-959-703-GEN3.clb
Part No SW: 1K0 959 703 AB HW: 1K0 959 795 L
Компонент: J388 TUER-SG HL 0308
Ревизия: 41004101 Серийный номер: 00000000987230
Кодировка: 0000208
Мастерская #: WSC 00028 028 00001
VCID: 70EBD4F31863

Неисправности не найдены.

——————————————————————————-
Адрес 72: Электроника задней правой двери Label: 1K0-959-704-GEN3.clb
Part No SW: 1K0 959 704 AB HW: 1K0 959 794 L
Компонент: J389 TUER-SG HR 0308
Ревизия: 41004101 Серийный номер: 00000000989654
Кодировка: 0000208
Мастерская #: WSC 00028 028 00001
VCID: 71EDD1F71369

Источник

Эпопея с P0101-000 (G70) — продолжение темы ошибки, дыма и расхода на BMP

Следующий круг ада. Проблема заключается в том, что вылазит ошибка P0101-000 G70 — Недостоверный сигнал. Мотор BMP.

До сегодняшнего дня сделано следующее — замена ремкомплекта форсунок, шлифовка форсуночных колодцев в ГБЦ; итог — смешивание масла и солярки устранено (запись есть в БЖ).

Далее тревожил черный дымок при нажатии на газ, а также прострелы воздуха при оборотах близким к 4000. Вся эта баланда сопровождается ошибкой. Расходомер менять пробовал — ноль реакции.

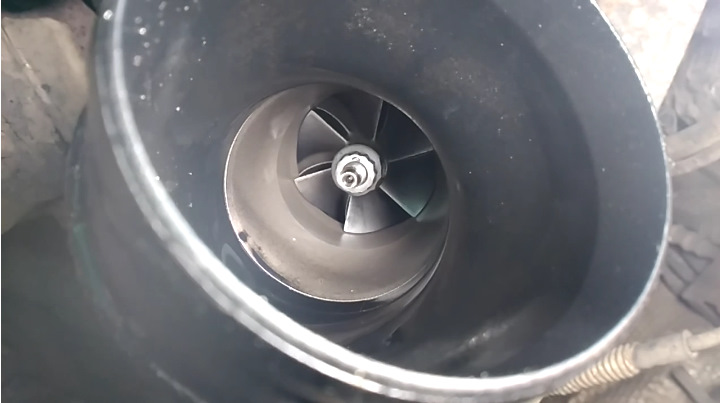

В общем, потратил 7 часов на морозе и сделал следующее: проверил турбину и напорный патрубок на турбе (был весь в масле), отмыл и правильно затянул его.
Параллельно с этим почистил заслонку и корпус ЕГР, заменил датчик кислорода на сажевом фильтре.

Выражаю огромную благодарность за помощь и советы товарищу nkyy

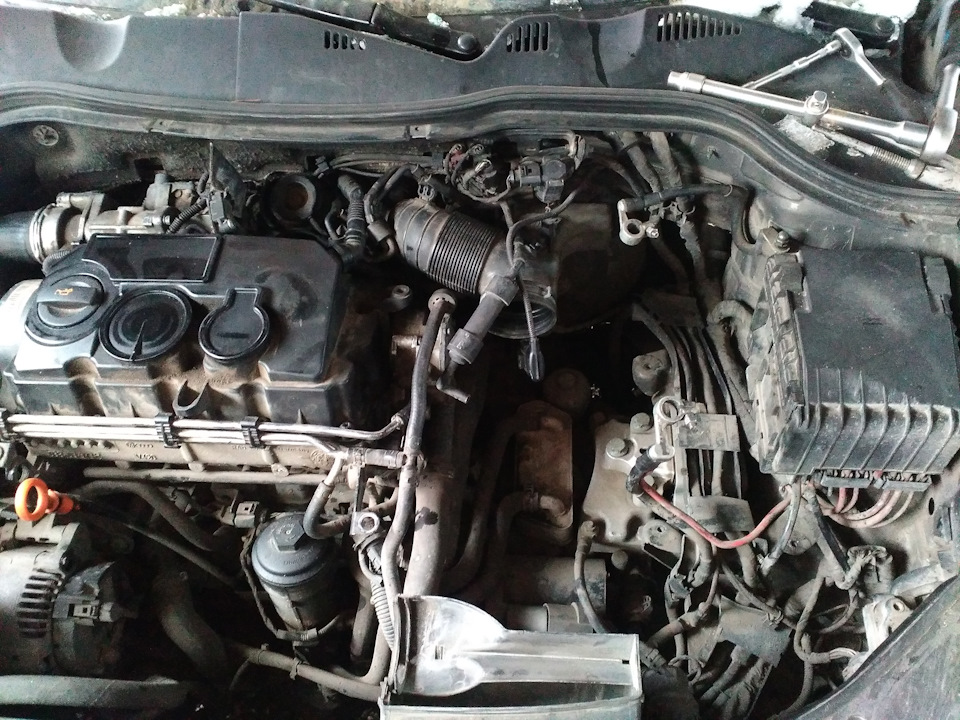

1. Чтобы добраться до турбины, я снял весь воздуховод с воздушным фильтром, а также площадку для АКБ.

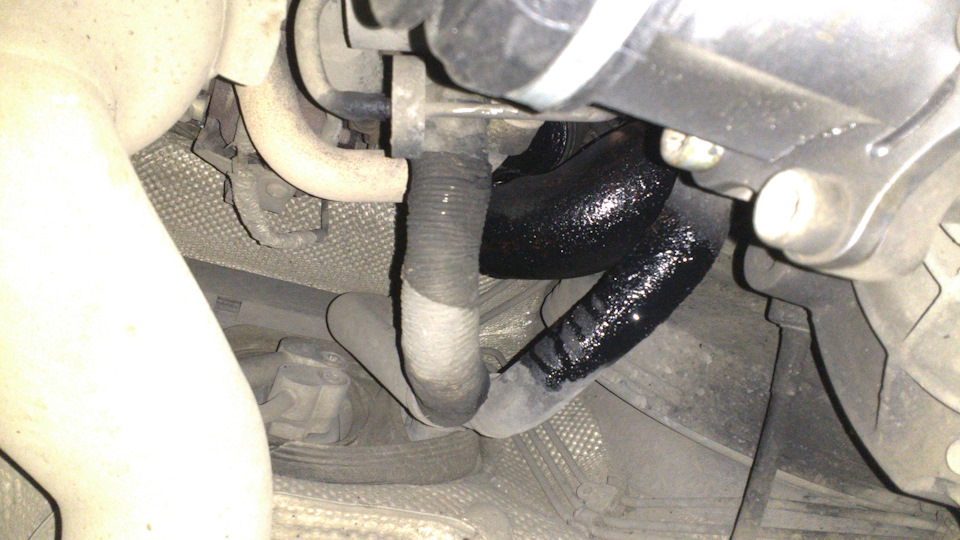

2. Ослабил трубку от интеркулера, соединяющую интеркулер и напорный патрубок с турбиной.

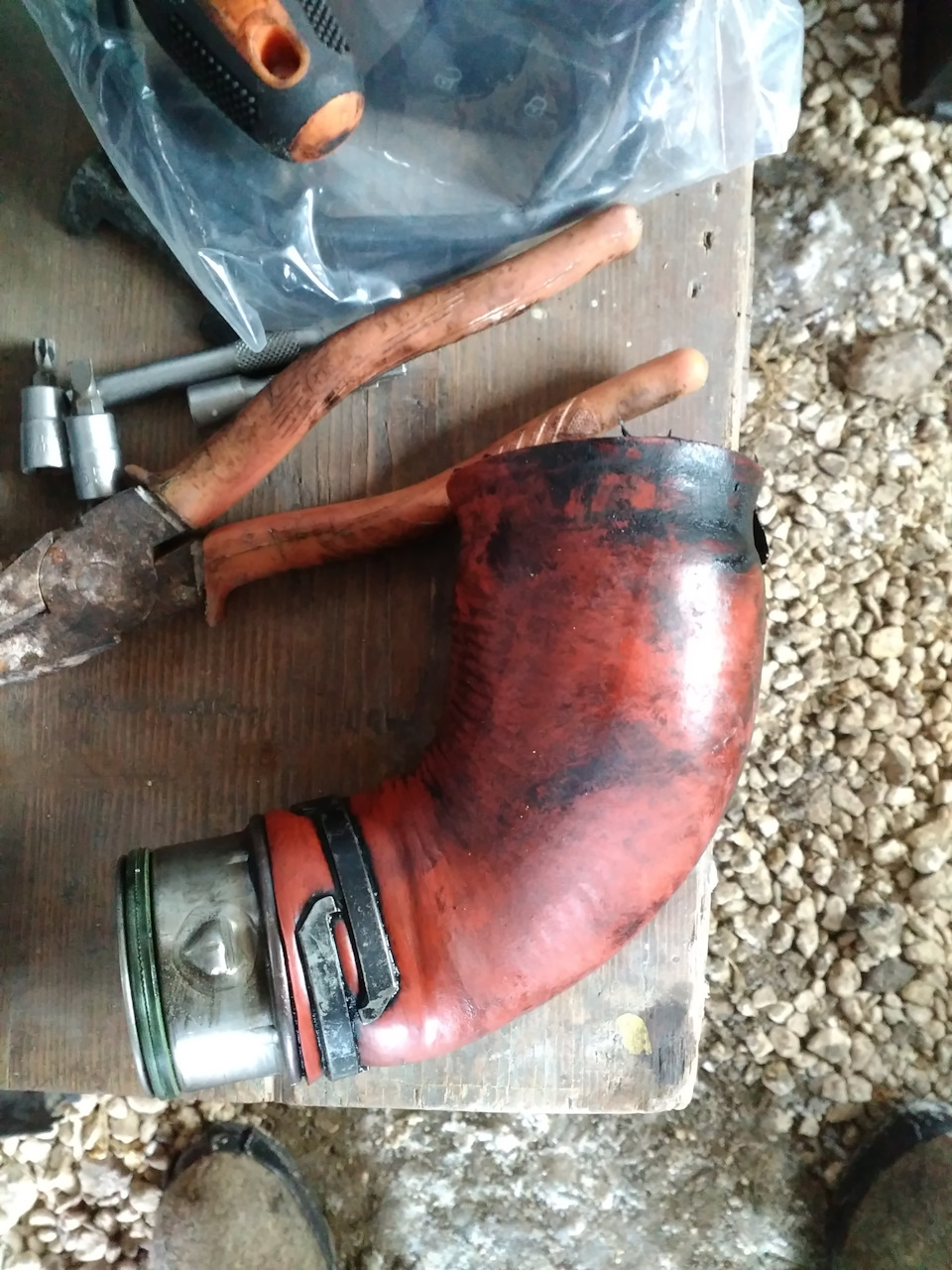

3. Снял патрубок, проверил на предмет разрывов, промыл.

4. Поставил всё назад, затянув хомут хорошенько (прострелы были в месте соединения патрубка интеркулера и напорного патрубка турбины). — У многих напорный патрубок, как я понял, рвётся. Мне в данном случае повезло.

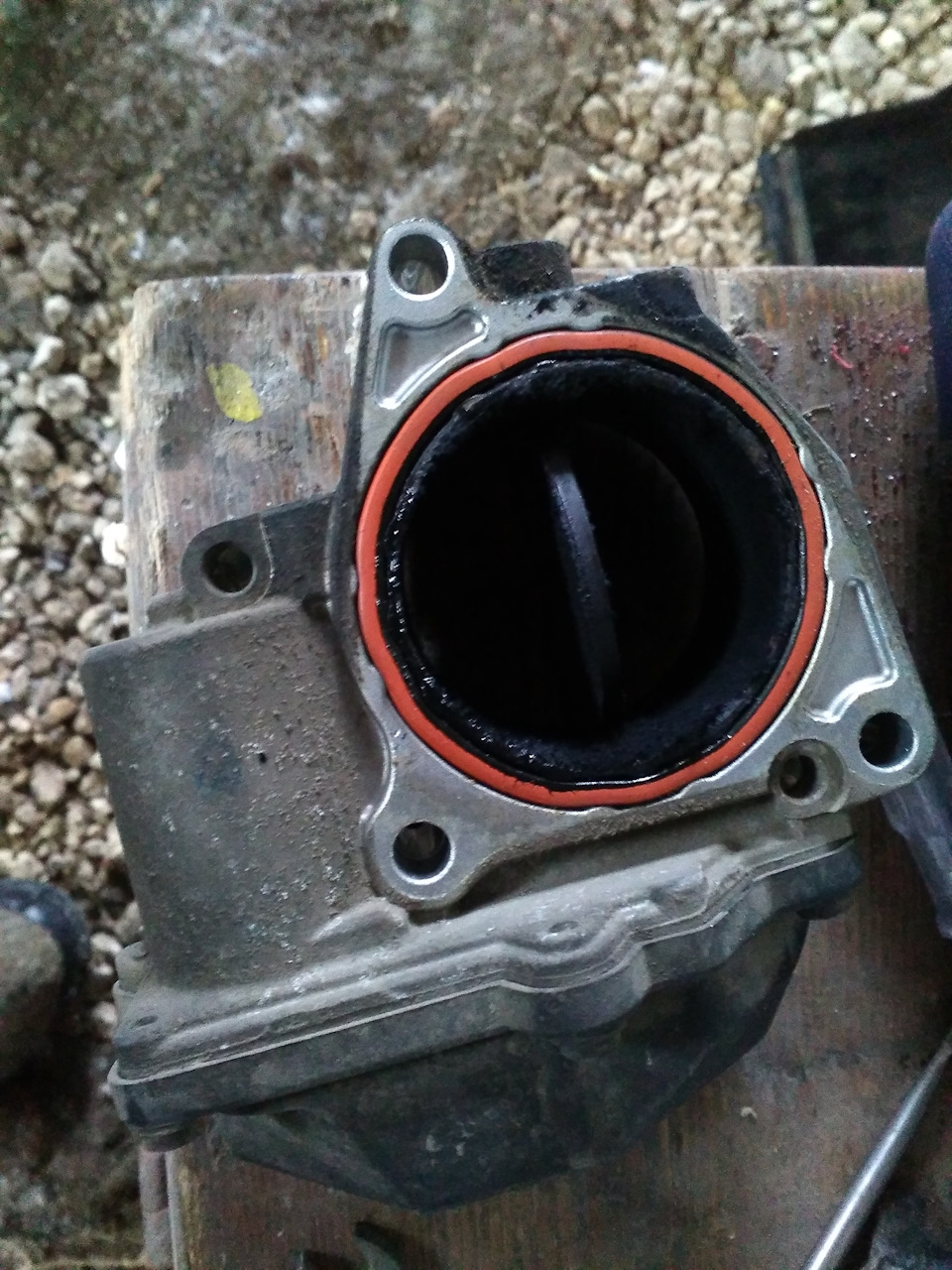

5. Снял патрубок Интеркулер-Заслонка, открутил три винта на заслонке, снял её. Нагара там куча. Почистил. ЕГР тоже прочистил как мог, не снимая.

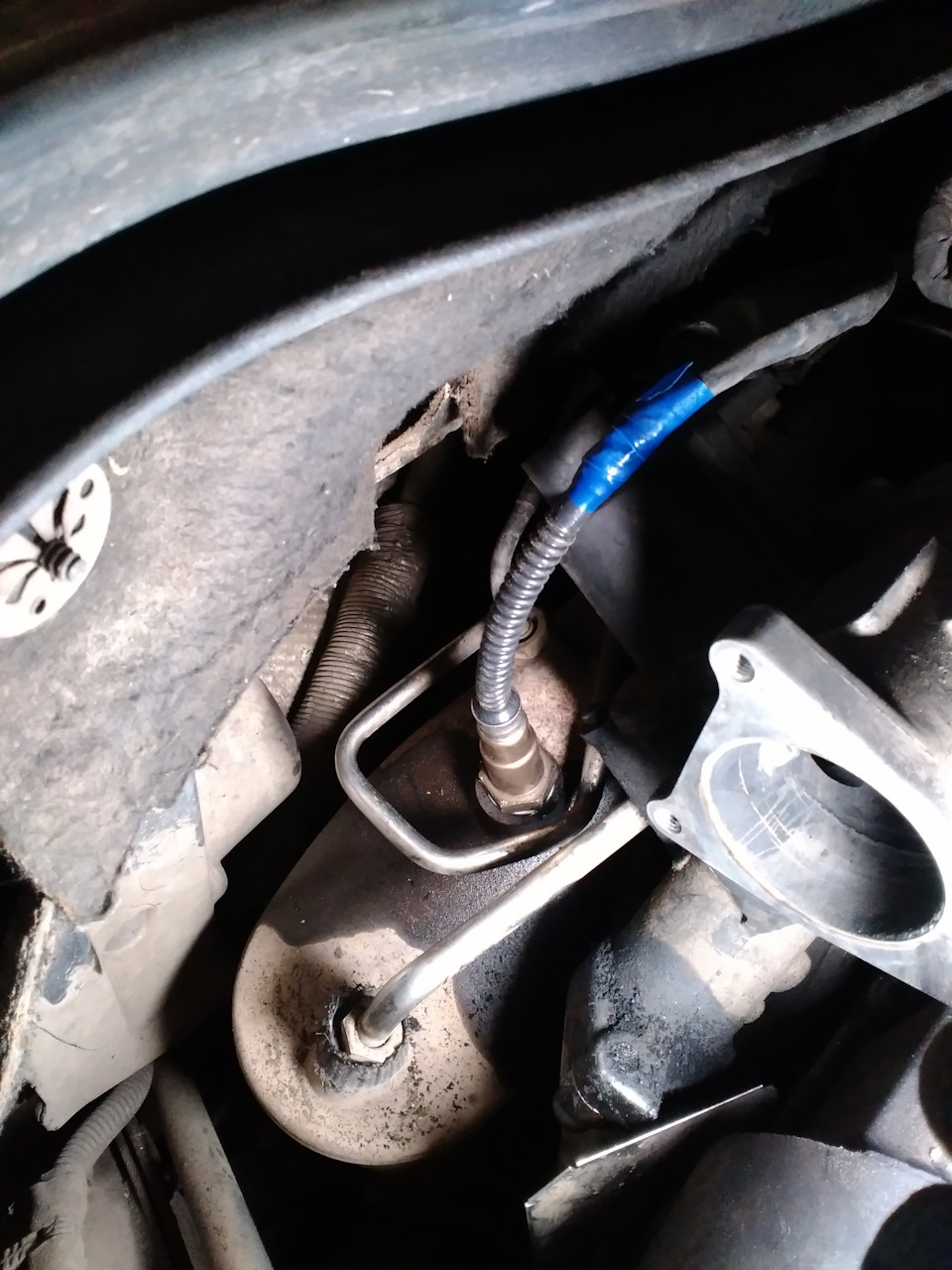

6. Пока что был доступ к датчику кислорода, поменял его. Заказывал на алиэкспресс за 1800.

7. Собрал всё назад. Завел раза с 10-го.

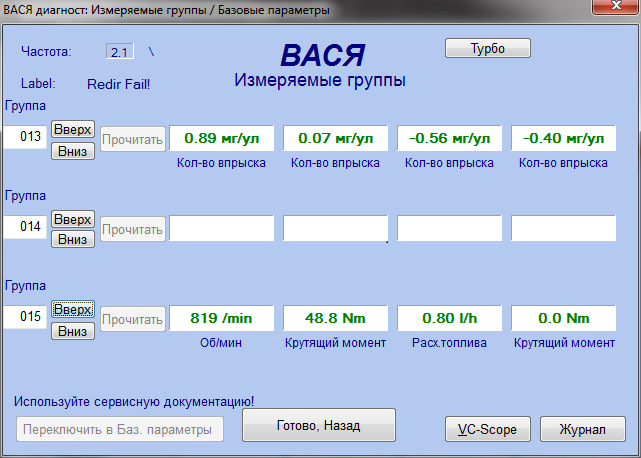

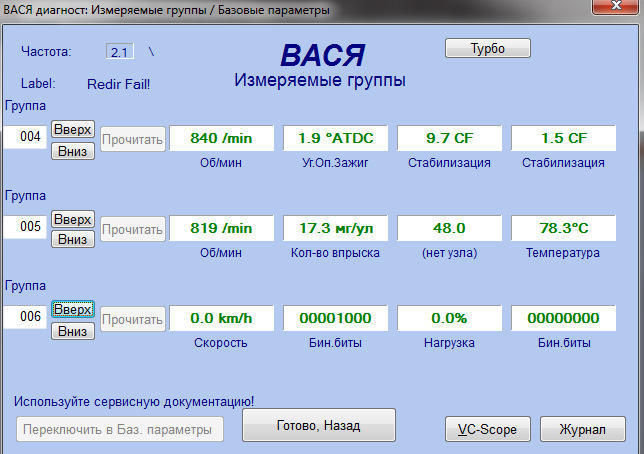

Прилагаю некоторые группы по ВАСЕ:

Итог — цвет дыма уже далеко не черный. Практически незаметно дымления. Прострелы воздуха устранены. Ошибка до сих пор вылазит, расход не изменился. Куда копать дальше — хз. Советовали сделать опрессовку, но возможности нет. Очень не хочется прийти к замене распредвала и гидрокомпенсаторов. Если кто-то съел на этом собаку, отзовитесь.

Источник

Отпуск. Часть 4. Финал.

Продолжая повествования о том как я добрался домой.
Приехав в Тюмень, решил таки посмотреть при помощи моего шнурка что у меня там приключилось. Ноут с собой, шнурок тоже, софт для шнурка лежит на файловом обменнике. Оговорюсь что обычный мой ноут, который я таскаю в машину, старенький нетбук жены, который я приспособил для своих нужд. Скачиваю прогу, устанавливаю, пытаюсь ставить драйвер на шнурок и… ничего у меня не устанавливается по причине того, что драйвер под систему 32 разрядную, а у меня винда х64. Печаль.
Так и не узнав что с машиной, пошел спать, т.к. на ногах уже почти сутки. Утром принял решение, не заморачиваться с этой лампочкой и мчать домой. Впереди меня ждет путь в 1350 км. Пролетел я это расстояние опять за 14 часов без особых напрягов и приключений. В пути опять порадовался качеству дорог в ХМАО и поплакал над качеством дорог в ЯНАО.
Расход бензина по БК меня порадовал. По пути в отпуск средний расход получился 5,9 л на сотню, а обратно 6,0 л на сотню. Посчитав по чекам с учетом городских маневров и примерных остатков на начало отпуска и по возвращению домой, так и получилось — средний расход за все время в пути получился 6,0 литров на сотню.

А вот теперь хотелось поведать о самом интересном, что все таки случилось с моим конем.
На следующий день по приезду решил залезть шнурком. Вот что мне выдало:

Адрес 53: Стояночный тормоз Label: 5N0-907-801.clb
Номер блока управления: 3C8 907 801 E HW: 3C8 907 801 E
Компонент и/или версия: J540 EPB3 VW-15417 0007
Кодировка: 0010000
Код мастерской: WSC 00028 028 00001
VCID: 2C5CF8A9F4CB
4 Найдены неисправности:

01087 — Не выполнены базовые установки
000 — — — Индикатор неисправности ВКЛ
Стоп-кадр:
Статус неисправности: 11110000
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 127
Пробег: 88153 km
Отсчет времени: 0
Дата: 2015.14.30
Время: 00:00:57

Стоп-кадр:
Напряжение: 12.40 V
Счет: 43
Скорость: 0.0 km/h
Hex значение: 0x1451
Hex значение: 0x0008
Hex значение: 0x1010

03190 — Неправильная модель автомобиля
000 — — — Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 127
Пробег: 88153 km
Отсчет времени: 0
Дата: 2015.14.30
Время: 00:00:57

Стоп-кадр:
Напряжение: 12.40 V
Счет: 98
Скорость: 0.0 km/h
Hex значение: 0x1461
Hex значение: 0x0008
Hex значение: 0x1010

01042 — Блок управления не кодирован
000 — — — Индикатор неисправности ВКЛ
Стоп-кадр:
Статус неисправности: 11110000
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 127
Пробег: 88153 km
Отсчет времени: 0
Дата: 2015.14.30
Время: 00:00:57

Стоп-кадр:
Напряжение: 12.40 V
Счет: 100
Скорость: 0.0 km/h
Hex значение: 0x1451
Hex значение: 0x0008
Hex значение: 0x1010

01279 — Датчик продольного ускорения-G251
005 — отсутствует или неверные настройки / адаптация — Индикатор неисправности ВКЛ
Стоп-кадр:
Статус неисправности: 11110101
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 127
Пробег: 88153 km
Отсчет времени: 0
Дата: 2015.14.30
Время: 00:00:57

Стоп-кадр:
Напряжение: 12.40 V
Счет: 101
Скорость: 0.0 km/h
Hex значение: 0x1451
Hex значение: 0x0008
Hex значение: 0x1010

Что мы видим:
1. Слетела кодировка 53-го блока (ошибка 01042 и ошибки 01087 и 03190 вероятней всего по той же причине).
2. Проблемы с датчиком продольного ускорения (ошибка 01279).

У меня получилось все с первого раза. Лампочка сразу погасла. Зашел в блок 53 и проверил ошибки. Ошибок больше не было. УРА! Я молодец) Вот на такой положительной ноте закончился мой отпуск. Далее начались трудо выебудни))))

Источник
