код разблокировки магнитолы ауди а6 с5
В этой статье постараюсь дать на это развёрнутый ответ с фотографиями и видео инструкциями. Стоит начать с того, что на Ауди устанавливались в разные годы разные магнитолы, и код вводится на каждую магнитолу по-разному.
Для получения кода просто свяжитесь со мной по телефону
+79176488955 (WhatsApp, Viber), почта nissancode@ya.ru или ВКонтакте
Audi Symphony 1 ver.1
Порядок ввода кода:
1. Включить зажигание, при этом на экране появится надпись SAFE
2. Нажать и удерживать две кнопки TP+RDS на протяжении 3-5 сек после этого на экране появится надпись 1000
3.Ввести код многократным нажатием первых 4-х кнопок радиостанций.
4. После того как на экране будет набран код магнитолы, зажать и удерживать две кнопки TP+RDS
Если введён верный код, то после этих манипуляций магнитола включится, иначе даст ещё одну попытку для ввода.
Audi Symphony 1 ver.2
Принцип ввода такой же как и в Symphony 1 ver.1, только отличаются кнопки выхода из SAFE и подтверждения ввода. Тут они называются P.SCAN + RBDS, хотя местоположение такое же.
Audi Symphony 2 ver. 1
И опять же принцип ввода такой же как и на вышеописанных магнитолах. Но в этот раз кнопка выхода из режима SAFE и кнопка подтверждения ввода RDS+AS
Audi Symphony 2 ver. 2
В этой магнитоле кнопки остались те же, но расположение уже другое. На видео всё наглядно показано
Audi Symphony 2 ver. 3
Это уже третья версия магнитолы Audi Symphony 2 и по ней я не нашёл информации как вводить код. Можно заметить что расположение кнопок уже другой, кнопки AS вообще нет. Буду рад если знающие люди подскажут или в комментариях к этой статье или на почту nissancode@ya.ru
Audi Symphony 2 PLUS
Это уже более современная магнитола из линейки Symphony, тут ушли от кассет. Код вводится более интуитивно понятно. При включении надпись SAFE автоматически сама убирается, не нужно искать никаких комбинаций клавиш, и на экране при наборе кода появляется индикация какая кнопка за то отвечает. В видео всё наглядно показано.
Audi Concert 2 DIN
Внешне магнитола похожа на Audi Symphony 2 PLUS, код вводится так же. Отличается более расширенным функционалом.
Audi Concert (1 DIN, DISK)
Для выхода из режима SAFE нужно зажать и держать кнопки SCAN+RDS, после этого появится надпись 1000, код вводится первыми 4мя кнопками радиостанций, для подтверждения ввода нужно опять зажать кнопки SCAN+RDS. Более подробно всё показано на видео.
Достаем код из магнитоллы
В одной из предыдущих записей БЖ меня спросили, как я достал код магнитолы. Попытаюсь описать процесс.
Два года назад мне с разбора достался ауди концерт, без кода, за 200 рублей. Серийные номера и гравировки оказались затерты, так что достать год по номеру AUZ… не представлялось возможным. Так и пылился майфунчик в шкафу, пока я не наткнулся на статью на сайте my2110. Так же в я использовал материалы статьи MIDnighT-124rus
Свой отчет не делал, торопился скорей узнать код, поэтому попытаюсь скокипастить статью сюда со своими изменениями. Все фото магнитолы с программатора взяты с my2110. Статью немного урезал, чтобы влезли все скриншоты
Свои дополнения выделю курсивом.
Многие штатные магнитолы имеют защитный код от воров, после обесточивания эл.части авто — магнитола требует защитный код для включения, код при покупке авто приложен в виде карточки внутри мурзилки на аппарат.
Если код утерян, то его можно узнать по WIN авто или по серийному номеру автомагнитолы (если она устанавливалась официально и серийник есть в базе)
В моём случае, родная магнитола была заменена на другую предыдущим хозяином, я вернул её обратно, купил с разбора, кода на ней небыло, вин машины с которой она снята — тоже неизвестен, по серийнику код не пробивался т.к аппарат не числилится в базе, кальков генерирующих код из серийника на эту модель так же нет((
В таких случаях остаётся одно прочитать память где лежит код, точнее прочитать дамп памяти, в дампе имеется масса инфы, в т.ч модель аппарата, счетчик попыток ввода кода и сам код — который лежит в явном виде и неявном(буквы-цифры)…
Кстати, умные дяди берут за подобную услугу до 100 долл, в зависимости от жадности
Итак, как узнать код?
Будем вычислять код по дампу памяти, считанному из микросхемы 24C04 EEPROM — которая используется в этой магнитоле.
В моем случае это была 93C56 (маркировка на микросхеме S220).
Т.е необходимо разобрать магнитолу, найти эту микросхему, очень аккуратно (маломощным паяльником) выпаяеть её, после собрать самый элементарный программатор, спомощью него, компьютера и специально установленной программы считать дамп, в коем хранится код
Инфу какая микросхема памяти установленна в вашей магнитоле можно подчерпнуть здесь
…после собирается прогер читающий вашу микру…всё есть в инете
1. Сначала разбираем аппарат, после ищем и выпаиваем память:
ⒶⓊⒹⒾ⇒Разблокировка автомагнитолы Ауди (обновлено) Распиновка
Штатные автомагнитолы, установленные в автомобилях этой марки, специально закодированы для защиты от их взлома и воровства. Данная кодировка заключается в том, что при отключении автомагнитолы от источника питания на десять – пятнадцать минут магнитола блокируется и для снятия защиты требует ввести код разблокировки.
Помимо блокировки автомагнитолы при отключении питания существует вторая степень защиты, которая блокирует магнитолу при троекратном неверном введении варианта кода раскодировки. Данная блокировка делает воровство автомагнитолы ауди просто нецелесообразным мероприятием.
Номер кода разблокировки и индифекационный номер автомагнитолы изначально указывается на первой странице инструкции пользователя, под содержанием. Данное место с номером кода называется радиокартой, её необходимо хранить в безопасном месте.
Если отсутствуют ключи для снятия магнитолы Vag (4D0051530)- 2 ключа.
Особенности ввода кодов на разных магнитолах:
Audi Gamma CC (Blaupunkt)
Включаете питание автомагнитолы. На дисплее высветится»SAFE». Нажимаете одновременно кнопки «FM 1/2» и «DX» и удерживаете нажатыми до тех пор, пока на дисплее высветится число «1000». Кнопками 1-2-3-4 (для меня 0105) ввести корректный код, нажимая каждую кнопку неоднократно. Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопки» FM 1/2″ и «DX». Магнитола включится.
Включение фирменной функции под названием GALA (автоподстройка уровня громкости в зависимости от скорости):
Нажимаем кнопку GALA, потом вытягиваем на себя и поворачиваем вправо. Затем устанавливают желаемую основную громкость регулятором громкости (скорость движения должна составлять максимум 40 км/ч).
При скорости между 90 и 140 км/ч при помощи регулятора GALA громкость соответственно двигательным шумам приподнимают. Кнопку путем нажатия вставляют обратно. Теперь громкость автоматически меняется в зависимости от скорости начиная с 40 км/ч. Обратите внимание, что изменение громкости наступает через определенную задержку.
Инструкция по использованию есть у меня.
Audi Concert Plus (Blaupunkt)
Включаете питание автомагнитолы. На дисплее высветится»SAFE». Нажимаете одновременно кнопки «TP» и»RDS» и удерживаете нажатыми до тех пор, пока на дисплее высветится число «1000». Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно. Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопки «TP» и «RDS». Магнитола включится.
Audi Gamma II (Blaupunkt)
Включаете питание автомагнитолы. На дисплее высветится»SAFE». Нажимаете одновременно кнопки «M» и «VF» и удерживаете нажатыми до тех пор, пока на дисплее высветится число «1000». Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно. Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопки»M» и «VF». Магнитола включится.
Audi Gamma III (M327)
(Blaupunkt) Включаете питание автомагнитолы. На дисплее высветится»SAFE». Нажимаете одновременно кнопки «M» и «VF» и удерживаете нажатыми до тех пор, пока на дисплее высветится число «1000». Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно. Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопки»M» и «VF». Магнитола включится.
Audi Gamma CC (Matsushita)
Включаете питание автомагнитолы. На дисплее высветится»SAFE». Нажимаете одновременно кнопки «U» и «M» и удерживаете нажатыми до тех пор, пока на дисплее высветится число «1000». Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно. Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопки»U» и «M». Магнитола включится.
Audi Navigation Plus (Blaupunkt)
Особенность магнитолы: CD приёмник предназначен только для CD навигации. Включаете питание автомагнитолы. Крутящейся правой ручкой выбираете цифры от «0» до «9». Убедившись, что выбранная цифра верна, подтверждаете ввод нажатием на ту же ручку. Повторяете эти операции до тех пор, пока не введете все цифры кода. Когда на мониторе будет корректный код, выбрать в меню «ОК» и подтвердить нажатием на ручку. Магнитола включится.
Audi Symphony (Matsushita)
Включаете питание автомагнитолы. На дисплее высветится»SAFE». Нажимаете одновременно кнопки «TP» и»RDS» и удерживаете нажатыми до тех пор, пока на дисплее высветится число «1000». Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно. Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопки»TP» и «RDS». Магнитола включится.
Audi Symphony
(Matsushita Communication Deutschland) Включаете питание автомагнитолы. На дисплее высветится»SAFE». Нажимаете одновременно кнопки «SCAN» и «RDS» и удерживаете нажатыми до тех пор, пока на дисплее высветится число «1000». Кнопками 1-2-3-4 ввести корректный код, нажимая каждую кнопку неоднократно. Когда на дисплее высветится корректный код, следует нажать и удерживать 2-3 сек. кнопки»SCAN» и «RDS». Магнитола включится.
Audi Gamma CD (4A0 035 196 NP2 AUZ5Z5. Made in Japan Выпуск 10.1991г.Blaupunkt)
После включения питания на дисплее высветится»SAFE». Нажать в строгой последовательности «DX+U+M» и удерживать около 5 секунд. На дисплее высветится «1000». Нажмите кнопку «1» неоднократно, пока первая цифра не станет корректной. Нажмите кнопку «2» неоднократно, пока вторая цифра не станет корректной. Нажмите кнопку «3» неоднократно, пока третья цифра не станет корректной. Нажмите кнопку «4» неоднократно, пока четвёртая цифра не станет корректной. Вновь нажать в строгой последовательности»M+U+DX» и удерживать около 5 секунд. На дисплее появится «SAFE» и через 2 секунды магнитола включится.
Как разблокировать автомагнитолу ауди: советы профессионалов
Калькулятор кода для автомагнитол audi
Данная статья повествует о том, как разблокировать автомагнитолу ауди. Штатные автомагнитолы, установленные в автомобилях этой марки, специально закодированы для защиты от их взлома и воровства.
Данная кодировка заключается в том, что при отключении автомагнитолы от источника питания на десять – пятнадцать минут магнитола блокируется и для снятия защиты требует ввести код разблокировки.
Внимание! Помимо блокировки автомагнитолы при отключении питания существует вторая степень защиты, которая блокирует магнитолу при троекратном неверном введении варианта кода раскодировки. Данная блокировка делает воровство автомагнитолы ауди просто нецелесообразным мероприятием.
Советы
При блокировке штатной автомагнитолы многие автовладельцы видят только один вариант развития событий – обращение за помощью к специалистам дилерского центра, которые владеют специальной документацией и программным обеспечением.
Мысль конечно хорошая и даже правильная, однако я бы хотел предостеречь вас от данного шага, и вот почему:
Как мы можем предполагать (а в данном случае и утверждать) цена вопроса при обращении в сервисный центр значительно выше, если бы мы провели все вышеперечисленные действия своими руками. А для того чтобы у нас все получилось, вашему вниманию представлена настоящая инструкция о том, как разблокировать автомагнитолу ауди.
Разблокировка автомагнитолы ауди
Итак: имело место быть отключение электропитания магнитолы + на экране высвечивается многообещающая надпись «SAVE» + на нажатие клавиш устройство не реагирует, вопрос – что делать? Для начала магнитолу необходимо снять.
Демонтаж автомагнитолы
Для демонтажа автомагнитолы необходимо воспользоваться специальными съемниками, которыми мы будем отжимать фиксаторы креплений устройства (на фото).
Съемники для демонтажа автомагнитолы ауди
Ну а так как эти данные вспомогательные «девайсы» можно найти только у «официалов», то предлагаю своими руками изготовить эти несложные приспособления:
Самодельный съемник автомагнитол ауди
Далее устанавливаем левый и правый съемник в отверстия на головном устройстве…
Калькулятор кодов автомагнитолы audi
…при этом вы должны почуствовать щелчок, который означает, что запорная защёлка отодвинута и съемник зафиксировался в пазу. Вытаскиваем автомагнитолу, вытягивая устройство на себя.
Совет! При демонтаже двудиновых автомагнитол, как правило, требуется четыре съемника, однако можно справиться и двумя, если поочередно проделовать вышеописанную операцию для каждой из сторон.
Код разблокировки
Номер кода разблокировки и индифекационный номер автомагнитолы изначально указывается на первой странице инструкции пользователя, под содержанием. Данное место с номером кода называется радиокартой, её необходимо хранить в безопасном месте (не в автомобиле!).
Если же данная информация отсутствует, тогда скачиваем программу «калькулятор кодов автомагнитол audi» (http://rusfolder.com/26809933) и запускаем её…
Калькулятор кода автомагнитол audi
…вводим идентификационный номер магнитолы указаный на задней панели…
Идентификационный номер автомагнитолы ауди
…получаем сгенерированный четырёхзначный код разблокировки и прописываем его в автомагнитоле.
Разблокировка автомагнитолы
На включенной автомагнитоле с высвечивающейся на дисплее надписью «SAFE», в зависимости от модели проделываем следующие действия:
Модели «Beta», «Gamma» и «Delta»
Модели «Concept», «Chorus» и «Symphony»
Разблокировка происходит по аналогии с предыдущими моделями, с одной лишь оговоркой, что в данных типах автомагнитол для активации/завершении операций ввода шифра задействуются клавиши «RDS» и «TP».
Модели «Symphony» производства Matsushita и «Concept Plus» производства Blaupunkt
Модели «Gamma II» и «Gamma III» производителя Blaupunkt
Модель «Gamma CC» производителя Matsushita
Модель «Gamma S» производителя Blaupunkt
Активация операции ввода, его ввод и подтверждение проводятся аналогично вышеописанному, с одной лишь оговоркой, что в данной модели автомагнитолы задействуются клавиши «DX» и «F1/2».
Модель «Navigator Plus» производителя Blaupunkt
Особенность системы: CD – приёмник предназначен только для навигации по диску:
Калькулятор кода автомагнитол audi
Модель «Sumphony» производителя Matsushita Communication Deutschland
Модель «Gamma CD» производителя Blaupunkt
Внимание! После введения трёх раз подряд некорректного ввода кода разблокировки аудио система заблокируется на срок от трёх до восьми часов. После чего опять станет возможным ввести правильный код.
На этом инструкция о том, как своими руками разблокировать автомагнитолу ауди подходит к концу. Если что-то не понятно — смотрите видео, читайте «мануалы» и тогда точно всё получится!
Раскодировка магнитолы Audi A6 Navigation PLUS
Привезли магнитолу с Ауди на раскодировку.
Подключаем магнитолу к источнику питания 12 вольт(схема подключения есть на верхней крышке). Проверяем работоспособность магнитолы и видим что действительно она закодирована.
Снимаем Нижнюю крышку и видим
Для разблокировки магнитол, аербегов, корректировки пробега я пользуюсь программатором CarProg Full
Запускаем программатор, выбираем наш тип магнитофона, в данном случае это Blaupunkt, EEPROM 24С16

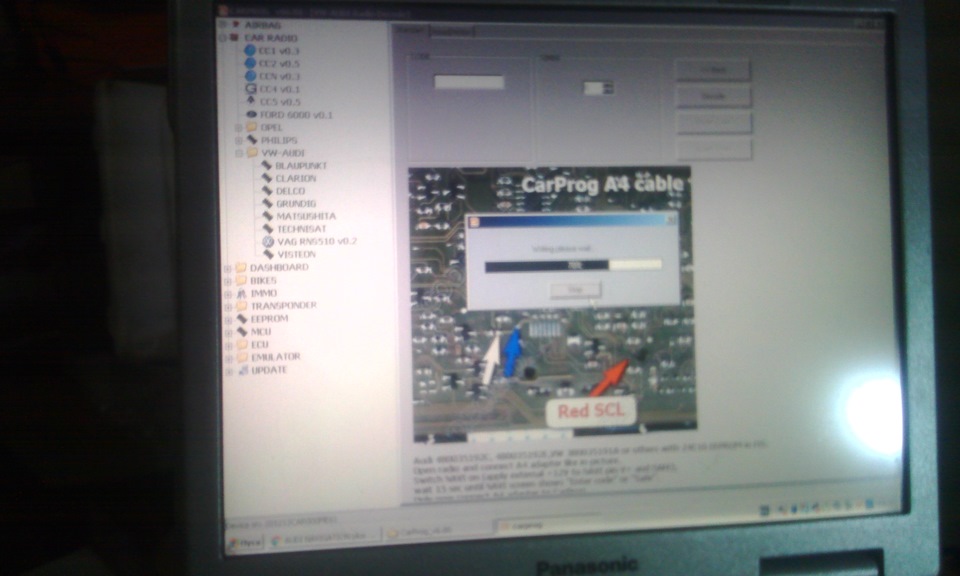

CarProg предлагает нам схему подключения к микросхеме, Берем Нужный адаптер(А4) и подпаиваемся как показано на рисунку, получилось
Подаем питание на магнитолу и программатор и жмем кнопку считать,

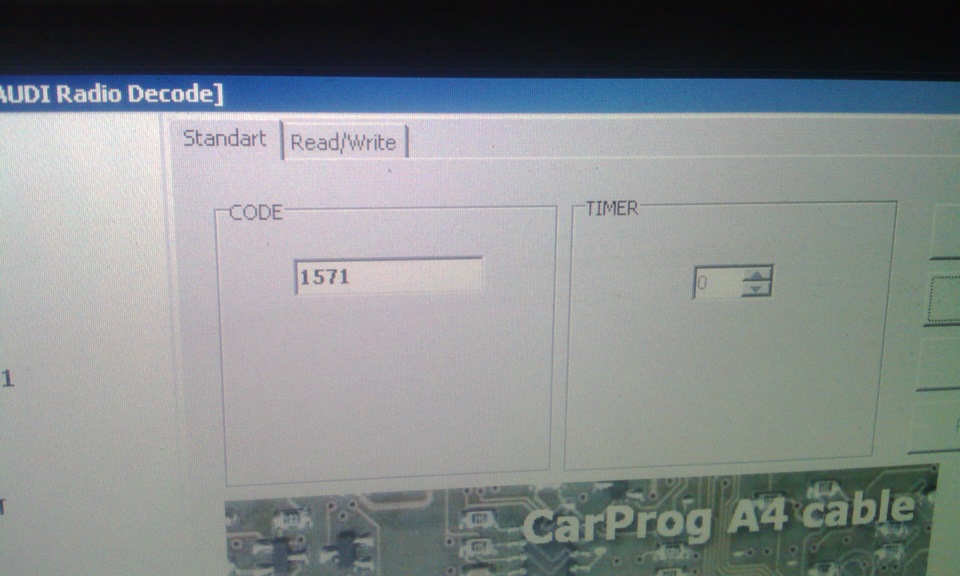

Через 10 секунд на мониторе появился код
Отпаиваем провода, ставим крышку на место, Ставим магнитолу в машину Вводим код, только нужно код написать маркером на магнитоле что б не пришлось еще раз делать процедуру.
В Принципе ничего сложного нет, только нужно специфическое оборудование, можно обойтись и без Карпрога, использовать любой программатор который может считать 24С16, и нужен калькулятор для таких магнитол. Если кому нужна помощь пишите чем смогу помогу.
