Коды ошибок тайота рав 4
Режим текущей самодиагностики
Для получения выходного диагностического кода необходимо выполнить следующие процедуры.
1. Проверьте начальные условия.
а) Напряжение аккумуляторной батареи — не ниже 11 вольт.
б) дросельная заслонка — полностью закрыта.
в) Рычаг управления коробкой переключения передач — в нейтральном положении (я делал в паркинге.
г) Все дополнительное оборудование выключено.
д) Двигатель прогрет до нормальной температуры.
2. Включите зажигание, но не запускайте двигатель.
3. Замкните накоротко выводы диагностического разъема «TE1» и «E1».
4 Прочтите диагностический код по количеству вспышек табло «CHECK».
Я сначала замкнул а потом вкл зажигание!
Формы диагностических кодов
а) Нормальная работа системы (отсутствие неисправности) — световое табло загораеться и гаснет 2 раза в секунду.
б) Индикация кода неисправностей.
При наличии неисправности световое табло мигает каждые 0,5 секунды. Первая последовательность вспышек соответствует первому числу диагностического кода, состоящего из двух цифр. После паузы в 1,5 секунды выводиться вторая последовательность вспышек, соответствующая второму числу кода. При наличии двух и более кодов неисправностей при выводе между ними устанавливаеться интервал в 2,5 секунды. После того как все коды выведены, наступает пауза в 4,5 секунды, а затем все они повторяються, пока выводы TE1″ и «E1» диагностического разъема замкнуты.
Режим тестирования.
Внимание: по сравнению с обычным режимом самодиагностики, самодиагностика в режиме тестирования обладает повышенной чувствительностью к определению неисправностей.
Это позволяет определить неисправности в электрических цепях системы пуска, системы кондиционирования воздуха, а также в электрической цепи выключателя запрещения запуска.
Самодиагностика в режиме тестирования позволяет определить неисправности, которые фиксируються и обычной самодиагностикой.
1. Проверьте начальные условия.
а) Напряжение аккумуляторной батареи — не ниже 11 вольт.
б) Двигатель прогрет до нормальной рабочей температуры
в) Рычаг управления коробкой переключения передач — в нейтральном положении (я делал в паркинге).
г) Все дополнительное оборудование выключено.
2. Замкните накоротко выводы диагностического разъема «TE2» и «E1», затем включите зажигание, и система самодиагностики будет функционировать в режиме тестирования.
Внимание: подтверждением того, что система самодиагностики функционирует в режиме тестирования, являеться мигание табло «CHECK» при включеном зажигании. При этом время между концом и началом последовательных импульсов (вспышек), то есть скважность импульсов, составляет 0,13 секунды.
3. Запустите двигатель и начните движение автомобиля со скоростью 10 км\ч или выше.
4. Имитируйте ситуации, в которых проявляеться неисправность.
5. Перемкните выводы «TE1» и «E1» диагностического разъема.
6. Прочтите диагностические коды по количеству вспышек светового табло «CHECK».
7 По окончании диагностирования, отсоедините провода от диагностического разъема.
Внимание:
— Система не перейдет в режим тестирования, если выводы «TE2» и «E1» будут перемкнуты после того, как включено зажигание.
— При скорости автомобиля 5 км\ч и ниже, будет выводиться код №42 (датчик скорости), что не являеться признаком неисправности.
— Если двигатель не проворачивается стартером, будет высвечиваться код №43 (стартер), что не являеться признаком неисправности.
— Если рычаг управления автоматической трансмиссией находиться в положениях: «D», «2», «L» или «R», или, если включен кондиционер, или, если полностью нажата педаль акселератора, то выводиться код №51 («включение кондиционера»), что, однако, не являеться признаком неисправности.
Самое интересное что если ошибка двигателя то будет моргать Джекичан а если коробки то значок ОД\ОФФ )))) Молодцы япошки!
Диагностические коды для электронного блока управления (3S-FE, 4S-FE, 4A-FE, 5A-FE, 7A-FE):
12 — Управляющий сигнал от распределителя;
13 — Управляющий сигнал от распределителя;
14 — Система зажигания;
16 — Управляющий сигнал от АКПП;
17 — Процессор электронного блока управления;
21 — Кислородный датчик (обогреватель);
21 — Кислородный датчик;
22 — Датчик температуры охлаждающей жидкости;
24 — Датчик температуры воздуха на впуске;
25 — Сигнал бедной смеси (При частоте вращения более 1500
об.мин и скорости до 100 км\ч в течение 90 секунд и более
не поступает сигнал от кислородного датчика);
31 — Датчик абсолютного давления во впускном коллекторе;
33 — Клапан системы управления частотой вращения холостого хода;
36 — Датчик CPS;
41 — Датчик положения дросельной заслонки;
42 — Датчик скорости автомобиля;
43 — Стартер (система запуска);
51 — Выключатель кондиционера;
52 — Датчик детонации;
81 — Электронное управление АКПП (ЕСТ1);
83 — Электронное управление АКПП (ESA1);
84 — Электронное управление АКПП (ESA2);
85 — Электронное управление АКПП (ESA3);
Что касается коробок…
А241E, A245E (до 1994 г.)
42 — Датчик частоты вращения (комбинации приборов) — обрыв проводки или короткое замыкание;
61 — Датчик частоты вращения №2 (КПП) (А245Е) — обрыв проводки или короткое замыкание;
62 — Электромагнитный клапан №1 — обрыв проводки или короткое замыкание;
63 — Электромагнитный клапан №2 — обрыв проводки или короткое замыкание;
64 — Электромагнитный клапан блокировки гидротрансформатора — обрыв проводки или короткое замыкание;
A245E (с 1994 г.)
37 — Датчик частоты вращения №2 (КПП) — обрыв проводки или короткое замыкание;
42 — Датчик частоты вращения (комбинации приборов) — обрыв проводки или короткое замыкание;
62 — Электромагнитный клапан №1 — обрыв проводки или короткое замыкание;
63 — Электромагнитный клапан №2 — обрыв проводки или короткое замыкание;
64 — Электромагнитный клапан управления качеством блокировки гидротрансформатора — обрыв проводки или короткое замыкание;
68 — Электромагнитный клапан №3 (клапан блокировки гидротрансформатора)- обрыв проводки или короткое замыкание;
Самодиагностика и сброс ошибок ABS, SRS и Check engine.
Самодиагностика, только основное, или для тех, кто не любит читать.
Коды ошибок ниже.
Скрепку ставить неудобно…Самодиагностика скрепкой.
Решил сделать этот архиважный девайс.))
Лежал без дела ЕЛМ327, срезал плату и припаял перемычку между 4 (CG) и 13 (TC) контактом.
Заснял видео, как всё работает:
Теперь только основное! Запомнить, скопировать и в закладки!
Перемычка ОДНА НА ВСЁ!
1. Ставим перемычку/девайс.
2. Включаем зажигание.
3. Считаем количество вспышек лампы ABS. Частое непрерывное моргание, неисправности нет. С перерывами, значит в блоке памяти неисправность. Узнаём что за неисправность, см. таблицу ABS.
4. Стереть ошибки ABS: выключаем зажигание и снова включаем и нажимаем часто педаль тормоза (8 раз за 5 сек) Ошибки стёрты!
5. Считаем количество вспышек лампы Check engine. Частое непрерывное моргание, неисправности нет. С перерывами, значит в блоке памяти неисправность. Узнаём что за неисправность, см. таблицу Check engine.
6. Выключаем зажигание, вынимаем наш девайс и в бардачок!))
7. Стереть ошибки Check engine: снять предохранитель EFI1. Можно скинуть клемму АКБ, но сбиваются настройки магнитофона, что не есть хорошо.
8. Считать и стереть ошибки SRS:
На этом ВСЁ! Кто хочет почитать подробнее про диагностику ABS c двумя перемычками, читайте ниже:
Важно: не путайте коды. ABS, SRS и Check engine, свои таблицы и свои лампы для каждой.
Всем удачи и добра!))
Жмём кнопки, делимся, сохраняем.
Toyota RAV4 2004, двигатель бензиновый 2.0 л., 150 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Toyota RAV4, 2000
Toyota RAV4, 2005
Toyota RAV4, 2001
Toyota RAV4, 2002
Комментарии 41
Привет из 2021го😁довольно тема старая но попробую спросить.сейчас увидел статью и побежал проверить данный метод.у меня ошибка в АБС это я понял.но проблема в том что лампа чека никак не тухнет и не моргает это о чем говорит?
АБС и подушки безопасности моргают, а чек просто горит? Я правильно понял?
А без перемычки чек горит?
Очень интересно почему самодиагностика не работает…
Отпишись как клемму скинешь, погаснет чек?
Ща как раз этим занимаюсь👍
Очень интересно почему самодиагностика не работает…
Отпишись как клемму скинешь, погаснет чек?
Скинул клемму вытащил аккум почистил окисления.собрал обратно при включённом замке зажиганий чек потух но ч.з 2-3минуты появился опять🤦♂️🤷♂️
Диагностика опять не работает? Контакты правильно замыкаешь?
Да опять не работает.вроде правильно, верхний 4й слева направо нижний 5й слева направо
Тогда к диагностам, пусть колдуют!)))
Если нет возможности, то:
Искать в инете когда горит чек на наших машинах и методом исключения.
Снять разъём и проверить провода( чтоб целые были, не оторваны)
Да опять не работает.вроде правильно, верхний 4й слева направо нижний 5й слева направо
А давно загорелся? Да этого что нибудь менял, делал?
Года 2 где то как загорелся))по динамике по расходу все в норме.тогда еще заходил к диагностам они сказали что ошибка в нижнем лямбде.в свободное время полезу в провода значит.как найду проблему отпишусь)
Нижняя лямбда не является критической ошибкой и не вызывает загорания чека. В чем-то другом проблема. Рекомендую приобрести ELM327 какой-нибудь недорогой. Это будет дешевле любой диагностики, зато сам будешь видеть что и как у тебя работает.
Привет из 2021го😁довольно тема старая но попробую спросить.сейчас увидел статью и побежал проверить данный метод.у меня ошибка в АБС это я понял.но проблема в том что лампа чека никак не тухнет и не моргает это о чем говорит?
Попробуй сделать следующее: включаешь зажигание, скидываешь клему АКБ на 5 минут, одеваешь клему, выключаешь зажигание. Через пару минут заводишь как обычно.
А что будет если после ремонта авто не сбрасывать ошибки? Отремонтированные детали будут работать как целые или будут отталкиваться от ошибок?
Не знаю. Но думаю есть определённые ошибки, при которых ЭБУ не даёт в полной мере ехать.
Лучше всё очистить и ездить спокойно))
Блин не работает эта схема
Вся проблема в том, что на на наших машинах нет вывода AB(6), я по этому и спрашиваю как сбросить ошибки в наших машинах. Как написано в книге у меня не получается!
Dimann
?
Цитировать
21.6.2018, 20:50

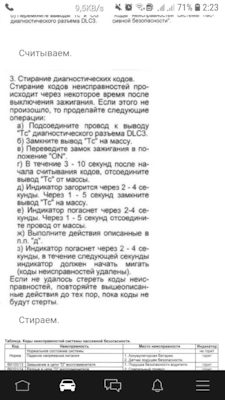

Сброс ошибок SRS ( для всех TOYOTA с OBDII):
Вставить 1 проводок в TC 13 контакт разъёма. 2 проводок на «массу» ( желательно в CG контакт 4) и замкнуть их. Разьем под рулём.
Вкл зажигание.
Индикатор SRS горит около 6 сек. Затем начинает выводить код неисправности ( мигать то есть).
В течении 3-10 сек после начала вывода кода неисправности рассоединить провода.
Через 2-4 сек после рассоединения проводков загорится индикатор SRS.
В течении 1-5 сек после загорания индикатора надо снова замкнуть проводки. Через 2-4 сек после этого индикатор погаснет.
После того, как погаснет в течении 1-5 сек надо рассоединить проводки. В течении 2-4 сек после отсоединения провода загорится индикатор SRS. После его загорания надо в течении 1-5 сек замкнуть проводки и держать. После замыкания проводков индикатор погаснет через 2-4 сек, а ещё через 2-5 сек начнёт быстро мигать. Это значит коды ошибок стёрты.
Выключить зажигание и потом удалить все проводки… Вот такие танцы с бубном. У меня на саксиде все получилось, мужик с подушкой потух.
Всё правильно. Последний абзац: …до тех пор, пока коды не будут стёрты.
Видать сделали специально, чтоб так просто не стёрли стрелявшие подушки))
Коды ошибок Toyota
Все ошибки TOYOTA 4RUNNER, ALLEX, ALLION, ALPHARD, ALTEZZA, ARISTO, AURION, AURIS, AVALON, AVENSIS, AYGO, BB, BELTA, BLADE, BREVIS,CALDINA, CAMI, CAMRY, CELICA, CELSIOR, CENTURY, COROLLA, ECHO, ESTIMA, FJ CRUISER, FORTUNER, FUNCARGO, GT86, HARRIER, HIACE, HIGHLANDER, HILUX, INNOVA, IPSUM, iQ, ISIS, IST, KLUGER HYBRID, KLUGER V, LAND CRUISER, LAND CRUISER PRADO, MARK, MARK X, MATRIX, MR 2, NADIA, NOAH, OPA, PASSO, PLATZ, PREMIO, PREVIA, PRIUS, PROBOX, PROGRES, RACTIS, RAUM, RAV4, RUSH, SAI, SEQUOIA, SIENNA, SIENTA, SOLARA, TACOMA, TUNDRA, URBAN CRUISER, VANGUARD, VELLFIRE, VENZA, VERSO, VITZ, VOLTZ, VOXY, WILL CYPHA, WILL VS, WINDOM, WISH, YARIS.
Ошибки Toyota по протоколу OBDI. Самодиагностика.
Бензиновые двигатели
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
Дизельные двигатели
12 — Датчик положения коленчатого вала
13 — Датчик частоты вращения
14 — Клапан регулировки угла опережения впрыска
15 — Сервопривод дроссельной заслонки
17 — Сигнал блока управления
18 — Электромагнитный перепускной клапан
19 — Датчик положения педали акселератора
22 — Датчик температуры охлаждающей жидкости
24 — Датчик температуры воздуха на впуске
32 — Корректирующие резисторы
35 — Датчик давления наддува
39 — Датчик температуры топлива
42 — Датчик скорости автомобиля
96 — Датчик положения клапана EGR
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
11 — Обрыв цепи реле электромагнитного клапана
12 — Короткое замыкание в цепи реле э/м клапана
13 — Обрыв в цепи реле электронасоса
14 — Короткое замыкание в цепи реле электронасоса
21 — Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 — Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 — Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 — Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 — Неисправность датчика частоты вращения переднего правого колеса
32 — Неисправность датчика частоты вращения переднего левого колеса
33 — Неисправность датчика частоты вращения заднего правого колеса
34 — Неисправность датчика частоты вращения заднего левого колеса
41 — Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 — Неисправность в цепи датчика замедления
44 — Обрыв или короткое замыкание в цепи датчика замедления
49 — Обрыв в цепи выключателя стоп-сигналов
51 — Короткое замыкание или обрыв цепи питания электронасоса
71 — Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 — Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 — Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 — Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 — Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 — Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 — Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 — Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 — Неисправность датчика замедления
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200) колеса
Системы безопасности (SRS)
11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)
Полный привод (4WS)
11 — Электронный блок управления 4WS
12 — Неисправность главного электродвигателя заднего рулевого механизма
13 — Неисправность привода управления рулевым механизмом
21 — Короткое замыкание в системе главного электродвигателя
22 — Разрыв цепи в системе главного электродвигателя
23 — Блокировка главного электродвигателя
24 — Неисправность в работе главного электродвигателя
31 — Разрыв в системе электродвигателя заднего хода
32 — Неисправность в работе электродвигателя заднего хода
41 — Неисправность датчика частоты вращения левого переднего колеса
42 — Неисправность датчика системы 4WS
43 — Неверная работа датчика системы 4WS
