Коды ошибок Mitsubishi Electric MSC-GE20/25/35/50VB, MS(H)-GA60/GD80VB, MU(H)-GA20/GA25/GA35/GE50/GA60/GD80VB
1. Меры предосторожности
1. Перед поиском неисправности проверьте следующее:
1) Питание к блокам.
2) Правильность соединения внутреннего и наружного блоков.
2. Обратите внимание на следующее:
1) Сначала выключите кондиционер с пульта ДУ, убедитесь, что жалюзи закрылись, и только после этого выключайте питание.
2) Когда вынимаете платы, не повредите компоненты платы.
3) При отключении разъемов не тяните за провод.
3. Процедура поиска неисправностей
1) Проверьте, не мигает ли индикаторная лампочка, указывая на неисправность. Установите количество и периодичность миганий, чтобы определить ошибку.
2) Если есть предположение, что плата дефектна, проверьте визуально наличие плохих контактов, сгоревших компонентов.
4. Как менять батарейки
Слабые батарейки могут быть причиной ошибочной работы пульта ДУ.
В этом случае пульт нельзя восстановить просто заменой батареек! После замены батареек обязательно нажмите кнопку «сброс»(reset).
1) Замените батареи и установите крышку
2) Нажмите кнопку сброса “RESET”
Примечание 1 : Если не нажать кнопку “RESET” пульт ДУ может неправильно функционировать.
Примечание 2 : Информация по мультисистемам
Наружные блоки: MXZ-A14WV, MXZ-A18WV, MXZ-A26WV, MXZ-A32WV.
Внутренние блоки неинверторной серии можно подключать также к инверторным системам тип:
MXZ-A14WV, MXZ-A18WV, MXZ-A26WV, MXZ-A32WV.
В зависимости от производительности 2, 3 или 4 внутренних блока могут работать одновременно. Наружный блок включается в режим, соответствующий режиму работы первого включеного блока.
Если последующий блок включен в другой режим, то блок работать не будет и при этом будет мигать правый индикатор, как показано ниже. Все блоки мультисистемы должны быть включены в одинаковый режим: охлаждение или обогрев.
Таблица кодов ошибок кондиционеров Mitsubishi Electric MSC-GE20/25/35VB, MS-GE50VB, MSH-GE50VB
· Мигающий светодиод обозначает неисправность.
· Постоянно включенный светодиод обозначает нормальную работу.
Внимание! Перед проведением ремонтных работ убедитесь, что симптомы повторяются.
Кондиционеры
Коды ошибок Mitsubishi Electric MUZ-FD_VA наружный блок
1. Меры предосторожности
1. Перед поиском неисправности проверьте следующее:
1) Питание к блокам.
2) Правильность соединения внутреннего и наружного блоков.
2. Обратите внимание на следующее:
1) Сначала выключите кондиционер с пульта ДУ, убедитесь, что жалюзи закрылись, и только после этого выключайте питание.
2) Когда вынимаете платы, не повредите компоненты платы.
3) При отключении разъемов не тяните за провод.
3. Процедура поиска неисправностей
1) Проверьте, не мигает ли индикаторная лампочка, указывая на неисправность. Установите количество и периодичность миганий, чтобы определить ошибку.
2) Если есть предположение, что плата дефектна, проверьте визуально наличие плохих контактов, сгоревших компонентов.
Проверка последних неисправностей MUZ-FD25VA(BH) MUZ-FD35VA(BH) MUZ-FD50VA(BH)
Информация о неисправности фиксируется и сохраняется в памяти системы. Поэтому даже после восстановления работоспособности можно проверить, что случилось с системой.
Этот режим удобен для диагностики систем, неисправность в которых повторно не появляется.

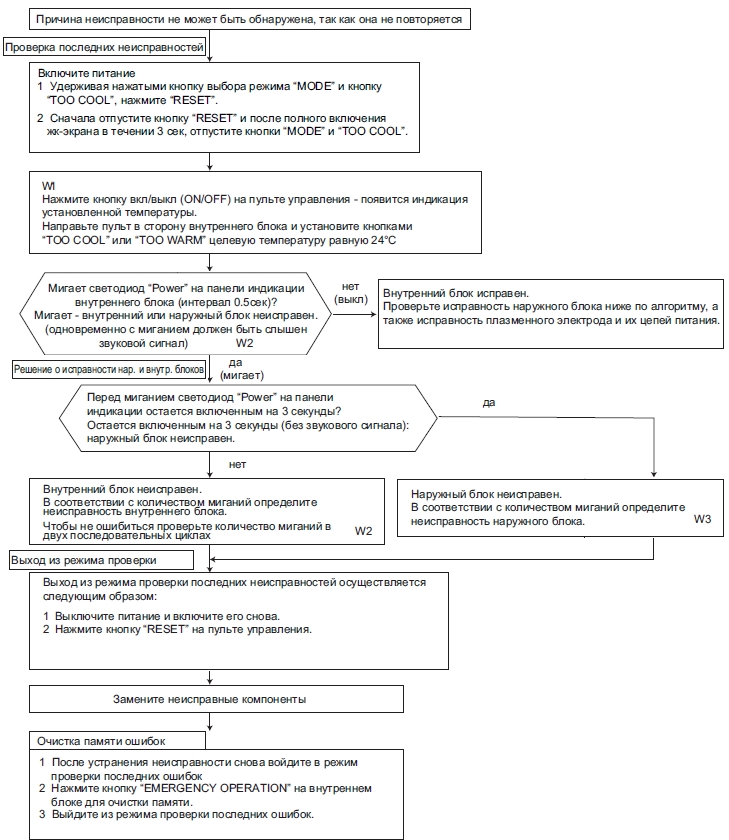

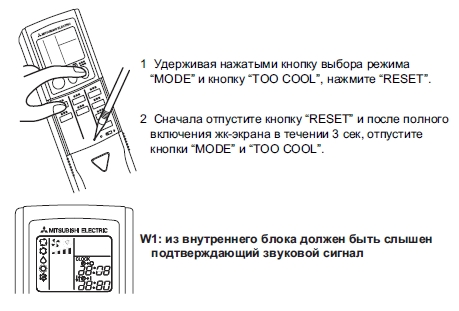

1. Последовательность проверки последних неисправностей
Примечания: 1) Убедитесь, что режим проверки последних ошибок завершен. В противном случае нормальная работа невозможна.

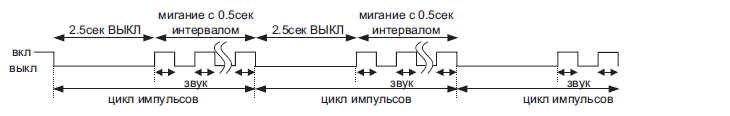

W 2. Мигание светодиода при неисправности внутреннего блока

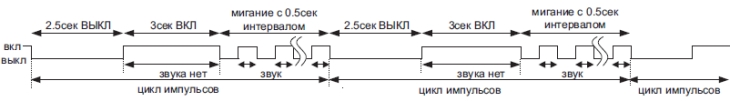

W 3. Мигание светодиода при неисправности наружного блока

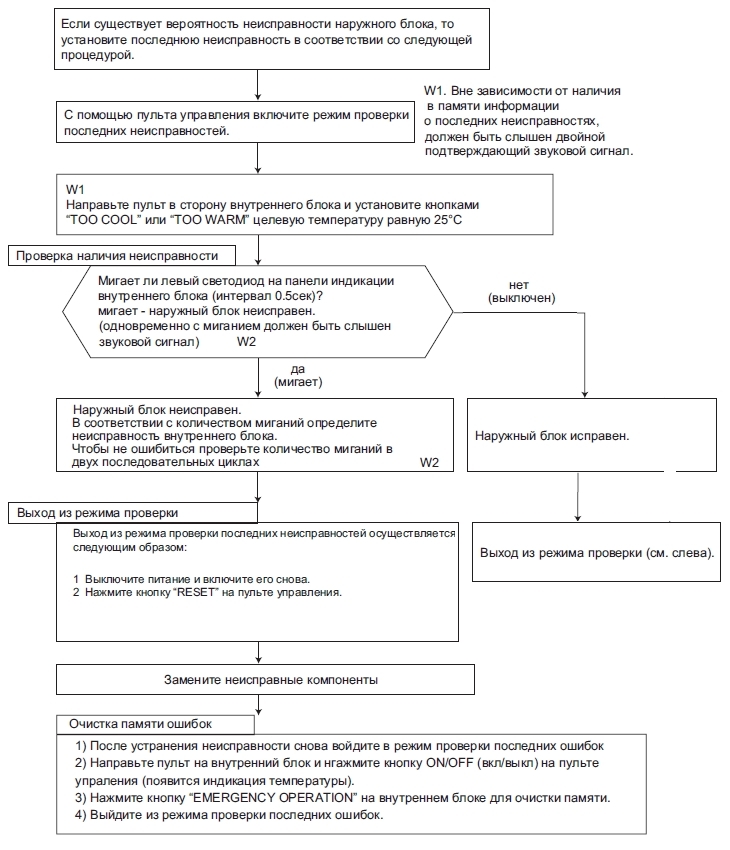

2. Алгоритм проверки последних неисправностей
Примечания: 1) Убедитесь, что режим проверки последних ошибок завершен. В противном случае нормальная работа невозможна.
2) Если очистка памяти не произведена, то информация о последней неисправности сохраняется в памяти.
W 2. Мигание светодиода при неисправности наружного блока
Таблица кодов неисправностей MUZ-FD25/35 (в режиме последних неисправностей)
Таблица кодов неисправностей MUZ-FD50 (в режиме проверки последних неисправностей)
В режиме проверки последних неисправностей наружного блока можно проверить указанные в таблице неисправности. В режиме проверки последних неисправностей внутреннего/наружного блоков проверяются только пункты, отмеченные знаком „О”.
| Левый свето- диод на внутр. блоке | Описание неисправности | Индикация на наружном блоке | Способ определения | Способ устранения | В режиме посл. неиспр. | |
| LED1 | LED2 | |||||
| ВЫКЛ | нет (норма) | включен | включен | —- | —- | —- |
| 2 раза мигает | Силовые цепи наружного блока | включен | включен | 1) Выключение блока происходит три раза в течении 1 минуты после пуска компрессора. 2) Выключение блока происходит три раза в течении 3 минут после пуска блока при неисправности конвертора или несоответствия выпрямленного напряжения. | • Проверьте разъем компрессора и соединительные провода • См. раздел „Проверка платы инвертора и компрессора” • Проверьте запорные вентили. | о |
| Термистор (температура нагнетания) | включен | 1 раз | Замыкание или обрыв термистора фиксируется при работе компрессора. | • Проверьте термисторы наружногоблока о | ||
| Термистор (оттаивание) | включен | 1 раз | ||||
| Термистор (наружная температура) | включен | 2 раза | ||||
| Термистор (теплоотвод) | включен | 3 раза | ||||
| Термистор на плате наружногоблока | включен | 4 раза | • Замените плату управления наружного блока | |||
| Термистор на теплообменнике наружного блока | включен | 9 раз | • Замените плату управления наружного блока | |||
| 4 раза мигает | Превышение тока | 1 раз | выкл. | Ток интегрального силового модуля IPM превышает 28 А. | • Проверьте разъем компрессора и соединительные провода • См. раздел „Проверка платы инвертора и компрессора” • Проверьте запорные вентили | —- |
| 5 раз мигает | Высокая температура нагнетания | включен | включен | Температура нагнетания превышает 116°С при работе компрессора. Повторный запуск компрессора возможен, если его температура ниже 100°С в течение 3 минут. | • Проверьте количество хладагента и гидравлический контур • См. раздел „Проверка расширительного вентиля” | —- |
| 6 раз мигает | Защита от высокого давления | включен | включен | Температура термистора на теплообменнике внутреннего блока превышает 70°С в режиме обогрева. Температура термистора оттаивания на теплообмен- нике наружного блока превышает 70°С в режиме охлаждения. | • Проверьте количество хладагента и гидравлический контур • Проверьте запорные вентили | —- |
| 7 раз мигает | Перегрев теплоотвода | 3 раза | выкл. | Температура теплоотвода превышает 87°С. | • Проверьте окружение блока и прохождение воздушных потоков • Проверьте вентилятор наружного блока | |
| Перегрев платы наружного блока | 4 раза | выкл. | Температура платы наружного блока превышает 70°С. | |||
| 8 раз мигает | Защита вентилятора | включен | включен | Защита срабатывает 3 раза подряд в течение 30 секунд после запуска вентилятора. | • См. раздел „Проверка вентилятора наружного блока” | —- |
| 9 раз мигает | EEPROM (ПЗУ) | включен | 5 раз | Данные не могут быть правильно считаны из памяти. | • Замените плату управления наружного блока | о |
| 10 раз мигает | Защита от низкого давления | включен | включен | В течении 20 минут температура нагнетания ниже 39°С при частоте вращения компрессора 80 Гц. | • Проверьте количество хладагента и гидравлический контур • См. раздел „Проверка расширительного вентиля” | —- |
| 11 раз мигает | Ошибка обмена данными между платами наружного блока | включен | 6 раз мигает | Ошибка обмена данными между платой управления и платой питания наружного блока фиксируется более 10 секунд. | • Проверьте разъемы и соединения между платами наружного блока. | —- |
| Нарушен обмен данными между платами наружного блока | включен | 6 раз мигает | Два раза подряд нарушен обмен данными между платами наружного блока. | о | ||
| Ошибка датчика тока | включен | 7 раз мигает | Два раза подряд фиксируется неисправность датчика тока. | • Замените плату питания. | о | |
| Неисправность датчика тока | включен | 7 раз мигает | Замыкание или обрыв датчика при работе компрессора. | —- | ||
| Ошибка цепи контроля перехода через 0 сетевого напряжения | 5 раз мигает | выкл. | 10 раз подряд фиксируется неисправность цепи контроля перехода через 0 сетевого напряжения. | • Проверьте разъемы и соединения между платами наружного блока. | о | |
| Неисправность цепи контроля перехода через 0 сетевого напряжения | 5 раз мигает | выкл. | Отсутствует сигнал цепи контроля перехода через 0 сетевого напряжения при работе компрессора. | —- | ||
| Неисправность конвертора | 5 раз мигает | выкл. | Фиксируется неисправностьконвертора при работе блока. | • Проверьте напряжение питания. • Замените плату питания. | ||
| Несоответствие выпрямленного напряжения (1) | 5 раз мигает | выкл. | Выпрямленное напряжение превышает 400В или падает ниже 200В при работе компрессора. | |||
| Несоответствие выпрямленного напряжения (2) Примечание: даже если эта неисправность возникает три раза подряд, это еще не говорит о неисправности силовых цепей наружного блока. | 6 раз мигает | выкл. | Выпрямленное напряжение превышает 400 В или падает ниже 50 В при работе компрессора. | • Проверьте напряжение питания. • Замените плату управления наружного блока. | ||
Примечание:
Формат индикации в режиме проверки последних неисправностей отличается от формата индикации текущих неисправностей.
Таблица кодов неисправностей MUZ-FD25/35
| No. | Описание | Индикация | Неисправность | Способ определения | Способ устранения |
| 1 | Наружный блок не работает | 7 раз мигает 2.5 сек. ВЫКЛ | Защита от низкого давления | Термистор температуры нагнетания фиксирует 50°С или менее в течении 20 минут. | · Проверьте холодильный контур и количество хладагента. · См. раздел “Проверка расширительного вентиля” |
| 19 | 8 раз мигает 2.5 сек. ВЫКЛ | защита PAM PAM: Амплитудно-импульсная модуляция | Превышение тока IGBT-транзистора (полевой транзистор с изолированным затвором: TR821) или превышение шин- ного напряжения: 320 В или более | Это не неисправность. Защита PAM активируется в следующих случаях: 1) Кратковременное падение напряжения 2) Превышение сетеого напряжения | |
| 20 | 9 раз мигает 2.5 сек. ВЫКЛ | Режим проверки инвертора | Если разъем компрессора отключен, то включается режим проверки инвертора. | Проверьте разъем компрессора. См. раздел “Проверка платы инвертора и компрессора |
Считается количество миганий светодиода после интервала в 2.5 секунды, когда он выключен.
Например, на рисунке показано “мигает 2 раза”.
Таблица кодов неисправностей MUZ-FD50
Примечание: 1. Расположение светодиодов на плате наружного блока показано на рисунке.
2. При нормальной работе наружного блока оба светодиода включены.
| Описание: наружный блок не работает | ||||
| Индикация | Неисправность | Способ определения | Способ устранения | |
| LED1 (КРА) | LED2 (ЖЕЛ) | |||
| включен | 2 раза | Силовыецепи наружного блока | ||
| включен | 3 раза | Термистор (температура нагнетания) | Замыкание термистора фиксируется при работе компрессора или обрывов термистора фиксируется через 10 минут после пуска компрессора. | Проверьте термистор нагнетания. |
| включен | 4 раза | Термистор на теплоотводе | При работе блока фиксируется замыкание или обрыв термистора. | Проверьте термистор на теплопроводе. |
| Термистор на плате управления | Замените плту управления наружного блока | |||
| включен | Термистор (наружная температура) | При работе блока фиксируется замыкание или обрыв термистора | Проверьте термистор наружной температуры | |
| Термистор на теплообменнике наружного блока | Фиксируется замыкание термистора при работе блока, или обрыв термистора через 5 минут (охлаждение), 10 минут (обогрев) после пуска компрессора. | Проверьте термистор на теплообменнике наружного блока. | ||
| Термистор оттаивания | Замыкание термистора фиксируется при работе компрессора или обрыв термистора фиксируется через 5 минут после пуска компрессора. | Проверьте термистор оттаивания | ||
| включен | 6 раз | Обмен данными | Нет обмена данными между наружным и внутренним блоками более 3 минут. | См. раздел «Проверка межблочного соединения» |
| включен | 7 раз | EEPROM (ПЗУ) | Данные памяти не могут быть считаны правильно. | Замените плату питания наружного блока |
| включен | 8 раз | Датчик тока | Дважды фиксируется неисправность датчика тока. | Замените плату питания наружного блока |
| включен | 11 раз | Ошибка обмена данными между платами наружного блока | Два раза фиксируется ошибка обмена данными между платами наружного блока. | Проверьте разъемы и соединения между платой управления и платой питания наружного блока. |
| включен | 12 раз | Цепь контроля переход через 0 сетевого напряжения | 10 раз подряд фиксируется неисправность цепи контроля переход через 0 мсетевого напряжения. | Проверьте разъемы и соединения между платами наружного блока |
| Описание: повторяется последовательность “наружный блок выключается и включается вновь через 3 минуты” | |||||
| Индикация | Неисправность | Способ определения | Способ устранения | ||
| LED1 (КРА) | LED2 (ЖЕЛ) | ||||
| 2 раза мигает | выключен | Защита IPM | Через 30 секунд после пуска компрессора фиксируется повышение тока | ||
| Защита при заклинивании | В течении 30 секунд после пуска компрессора фиксируется превышение тока. | ||||
| 3 раза мигает | выключен | Температура нагнетания | Температура нагнетания превышает 116°С и компрессор останавливается. Компрессор будет включен снова, если его температура будет менее 100°С в течение 3 минут. | ||
| 4 раза мигает | выключен | Температура теплоотвода | Температура теплоотвода превышает 87°С | ||
| Теппература платы управления наружного блока | Температура платы наружного блока превышает 70°С | ||||
| 5 раз мигает | выключен | Высокое давление (датчик давления) | Температура термистора на теплообменнике внутреннего блока превышает 70°С в режиме обогрева. Температура термистора оттаивания на теплообменнике наружного блока превышает 70°С в режиме охлаждения. | Расшифровка | Русский перевод |
| P1 | Intake sensor error | Ошибка датчика на входе | |||
| P2 | Pipe (TH5) sensor error | Ошибка датчика теплообменника ТН5 (по схеме) | |||
| P4 | Drain sensor error/Float switch connector (CN4F) open | Переполнение дренажного поддона, или обрыв поплавкового датчика CN4F | |||
| P5 | Drain pump error | Ошибка дренажной помпы | |||
| P6 | Freezing/Overheating protection operation | Ошибка по обмерзанию или перегреву | |||
| P8 | Pipe temperature error | ||||
| P9 | Pipe (TH2) sensor error | Ошибка по датчику теплообменника ТН2 | |||
| PA | Forced compressor stop(due to water leakage abnormality) | Принудительная остановка компрессора (из-за переполнения дренажной системы) | |||
| E0, E3 | Remote controller transmission error | Нет связи с пультом управления | |||
| E1, E2 | Remote controller control board error | Неисправна плата пульта управления | |||
| E4, E5 | Remote controller signal receiving error | ||||
| E9 | Indoor/outdoor unit communication error (Transmitting error) (Outdoor unit) | Нет связи между внутренним и внешним блоком (Ошибка на внешнем блоке) | |||
| EE | Communication error between indoor and outdoor units | Отсутствует межблочная связь между внутренним и внешним блоками | |||
| U1,Ud | Abnormal high pressure (63H worked)/Overheating protection operationс | Высокое давление по датчику 63Н, или защита от перегрева | |||
| U2 | Abnormal high discharging temperature/49C worked/insufficient refrigerant | Сработал датчик 49С, очень низкое давление нагнетания, недостаток хладагента | |||
| U3, U4 | Open/short of outdoor unit thermistors | Обрыв, короткое замыкание термодатчика внешнего блока | |||
| U5 | Abnormal temperature of heat sink | Температура конденсатора не соответствует норме | |||
| U6 | Compressor overcurrent interruption/Abnormal of power module | Компрессор принудительно остановлен по токовой перегрузке, неисправен силвой модуль | |||
| U7 | Abnormality of super heat due to low discharge temperatureAbnormal high discharging temperature/49C worked/insufficient refrigerant | Сработал датчик 49С / очень низкое давление нагнетания / недостаток хладагента | |||
| U8 | Outdoor unit fan protection stop | Двигатель вентилятора внешнего блока остановлен | |||
| U9, UH | Abnormality such as overvoltage or voltage shortage and abnormal synchronous signal to main circuit/Current sensor error | Повышенное / пониженное напряжение питания, неисправность токового датчика | |||
| UF | Compressor overcurrent interruption (When compressor locked) | Компрессор остановлен из-за токовой перегрузки, компрессор заклинило | |||
| UP | Compressor overcurrent interruption | Остановка компрессора из-за перегрузки по току | |||
| Fb | Indoor unit control system error (memory error, etc.) | Ошибка платы управления внутреннего блока (EEPROM и т.д.) | |||
