Мультитроникс Х15 Комфорт

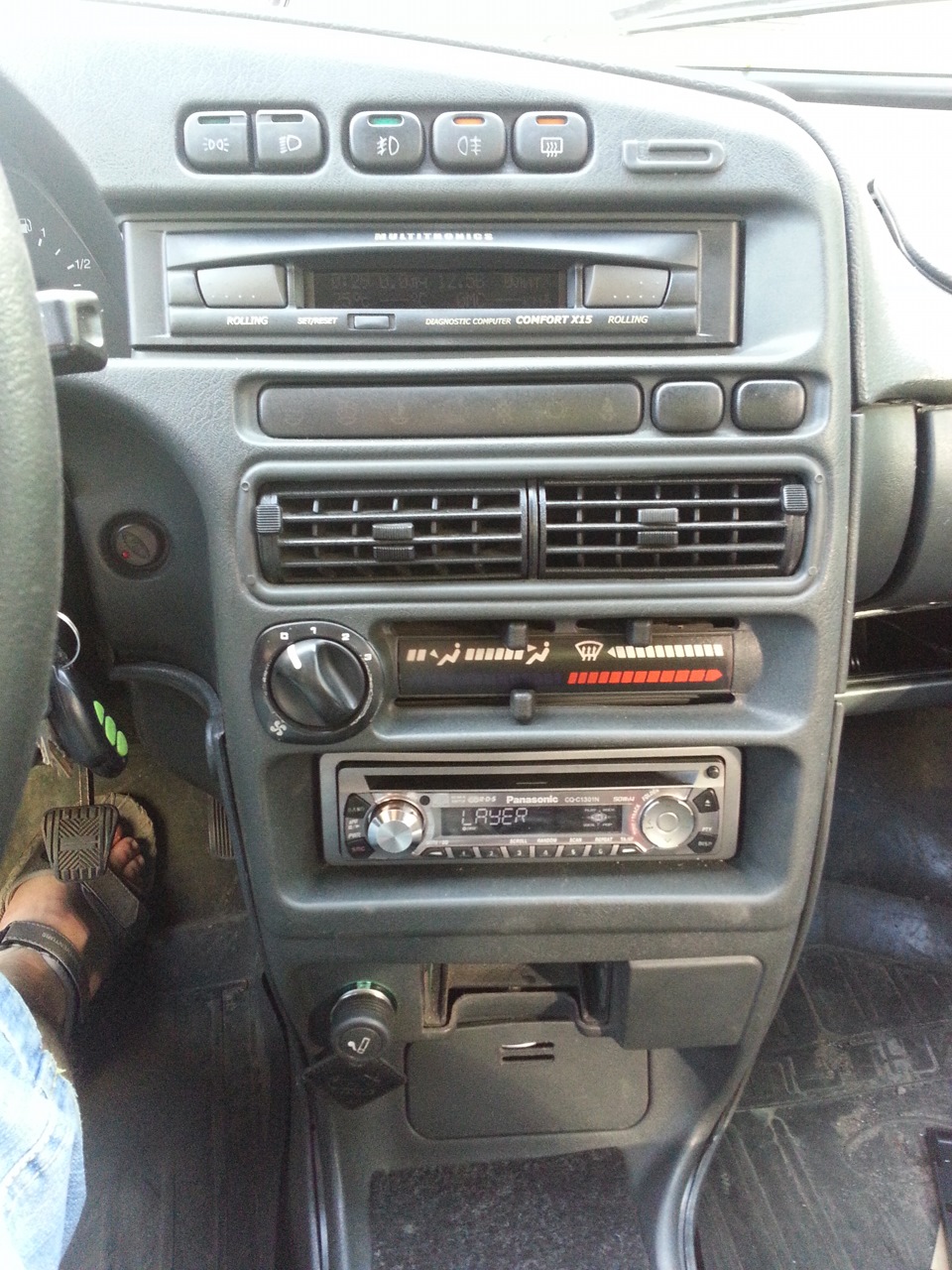

Ура, товарищи! Купил и сразу же поставил, установка проста как раз два три.
В комплекте все провода, снимаем клемму «-» с аккумулятора, вытаскиваем заглушку вверху панели и крышку под пепельницей, там находится диагностический разъем. Берем белый провод из комплекта с БК и вставляем во второе свободное гнездо фишки расположенной вверху панели.(белые провода при соединении фишки авто и БК будут совпадать, ну это логично я думаю.)

Другой конец белого провода вставляем в гнездо «М» диагностического разъема(под пепельницей) он скорее всего будет перевернут так что внимательно смотрим на схему подключения БК. По схеме он второй справа в нижнем ряду, а в машине т.к. перевернут, второй слева в верхнем ряду. Втыкаем и.

Готово остается вывести датчик температуры окр. среды, по инструкции написано в район заднего или переднего бампера, но т.к. я снимал только бороду, вывел его в порог и просунул в отверстие внизу стойки дверей возле ремня со стороны водителя.
Вот и все, накидываем «-» клемму на аккум и радуемся.:))

Осталось только разобраться с уровнем топлива, уж больно мудреная там корректировка, так что пока показывает ноль и при включения зажигания кричит что в баке 0 литров) И еще не понял одну фигню, текущий расход топлива показывает пока машина стоит 0,7 лч, начинаешь движения и буквы «ЛЧ» меняются на «М» цифры скачут от 7 до 11,5… чет не въехал что это такое, будем разбираться.

ПАЛЕЦ ВВЕРХ, комменты вниз 😉

Основные особенности прибора:

1. RGB дисплей произвольного цвета (512 цветов).

2. 8 параметров на дисплее одновременно.

3. 3 программируемых мультидисплея пользователя.

4. Тест и оценка емкости аккумулятора.

5. Режим сушки свечей «Горячий запуск».

6. Автоматическая/ручная установка протокола.

7. Выход управления внешними устройствами.

8. Два универсальных программируемых таймера.

9. Смена 8-и параметров одним касанием.

10. Коррекция температуры включения вентилятора.

11. Уровень топлива в баке с датчика уровня топлива или с ЭБУ.

12. Код идентификации пользователя (PIN-код).***

13. Мультидисплей «Сутки» с расчетом стоимости поездки.

Функциональные возможности прибора

Источник

Бортовой компьютер Multitronics Comfort X15

Описание бортового компьютера Multitronics Comfort X15

Многоцветные мультидисплейные маршрутные компьютеры «COMFORT Х15, Х14» (512 цветов) предназначены для установки в а/м ВАЗ 2108, 2109, 2199,2114, 2115, и работают с блоками электронного управления (ЭБУ) следующих типов:
Январь 5.1. выпуска после 05.2000 года, Bosch M1.5.4, Bosch M1.5.4N, VS 5.1 Ителма, Январь7.2 Ителма, Bosch MР7.0, Bosch M7.9.7, М73, Итэлма М74, Bosch ME17.9.7

Основным отличием данного прибора от МК «Comfort M15» и «comfort VS14» является возможность устанавливать произвольный цвет подсветки индикатора, а также приборы новой серии обладают расширенным набором функций.

Основные особенности прибора:

1. RGB дисплей произвольного цвета (512 цветов).

2. 8 параметров на дисплее одновременно.

3. 3 программируемых мультидисплея пользователя.

4. Тест и оценка емкости аккумулятора.

5. Режим сушки свечей «Горячий запуск».

6. Автоматическая/ручная установка протокола.

7. Выход управления внешними устройствами.

8. Два универсальных программируемых таймера.

9. Смена 8-и параметров одним касанием.

10. Коррекция температуры включения вентилятора.

11. Уровень топлива в баке с датчика уровня топлива или с ЭБУ.

12. Код идентификации пользователя (PIN-код).***

13. Мультидисплей «Сутки» с расчетом стоимости поездки.

Функциональные возможности прибора

Дисплей пользователя 4 «Сутки» позволяет наблюдать средние путевые параметры за одни сутки независимо от общих путевых параметров, которые актуальны от сброса до сброса. При этом пользователь может производить расчет стоимости поездки, в зависимости от введенных значений стоимости топлива, часовой стоимости пробега, и стоимости пробега 1 км пути.

Режим тестирования системы заряда и оценки емкости и качества АКБ позволяет пользователю определить состояние системы заряда АКБ, а так же определить качество самого АКБ, оценивая параметры разряда АКБ во время проведения теста под нагрузкой (фары ближнего света). Во время теста в случае, если емкость АКБ более 10 А/час, производится оценочный замер емкости АКБ в Ампер/часах, а так же оценивается потенциальное качество АКБ. С учетом измеренного среднего напряжения заряда АКБ в а/м, пользователь может оценить исправность автомобильной системы заряда АКБ.

Режим коррекции температуры включения вентилятора радиатора позволяет пользователю в жаркую погоду включать вентилятор охлаждения радиатора при более низких температурах, в диапазоне от 95 градусов и выше, обеспечивая тем самым более щадящий режим эксплуатации двигателя и снижать тем самым вероятность закипания охлаждающей жидкости. Возможно так же принудительно включить вентилятор двигателя независимо от температуры последнего.

Выход управления внешним устройством. Для управления внешним устройством предназначены два независимых программируемых таймера. Пользователь может самостоятельно выбрать активный уровень управления «0» или «1». Таймеры могут использоваться для управления работой предпусковых нагревателей типа «Теплостар», «Вебасто», работой кондиционера и др. К выходу управления внешним устройством можно подключить вход «Mute» магнитолы, для отключения звука магнитолы в момент передачи прибором звуковых или голосовых сообщений.

Режим автоматического проговаривания значения параметра для Х14.
При включении данного режима пользователь через установленный промежуток времени 5-60 секунд периодически слышит актуальное численное значение любого из 23 параметров Дисплеев Установки 1-3. Это позволяет в режиме реального времени контролировать скорость а/м, следить за экономичностью поездки, контролировать аварийный параметр, не отвлекаясь взглядом на приборную панель, повысив тем самым безопасность движения см.

Код идентификации МК. Используется для предотвращения возможности эксплуатации МК посторонними лицами, т.е. воровства. Если после приобретения прибора код никогда не изменяли, то при подаче питания на прибор он не запрашивается. В противном случае после подачи питания буден запрошен код. Если он введен неверно, то прибор функционировать не будет. Таким образом воровство прибора из салона автомобиля становится бесполезным.

Источник

Бортовой компьютер multitronics comfort x15

У меня стоял такой же только не был подключен к (К-линии) и он у меня показывал только зарядку и время(ну настало его время он начал перезагружаться, отключаться(
Решил я купить такойже новый и подключить все по уму)
короче четкий б\к мне нравится, есть все))
и еще в фишке ИММО надо поставить перемычку, что бы он ни блокировал (К-линию)

МК «COMFORT Х15» предназначен для установки в а/м ВАЗ 2108, 2109, 2199, 2113, 2114, 2115, и работают с блоками электронного управления (ЭБУ) следующих типов:
Январь 5.1. выпуска после 05.2000 года, Bosch M1.5.4, Bosch M1.5.4N, VS 5.1 Ителма, Январь7.2 Ителма, Bosch MР7.0, Bosch M7.9.7

Основным отличием данного прибора от МК «Comfort M15» и «comfort VS14» является возможность устанавливать произвольный цвет подсветки индикатора, а также приборы новой серии обладают расширенным набором функций.

При помощи МК «COMFORT Х15» вы можете:

в режиме Дисплеев Пользователя 1-3:

Просматривать мгновенный расход топлива л/час при стоянке а/м, мгновенный расход топлива л/100 км при движении.
Просматривать остаток топлива в баке 70л. макс.
Производить ускоренное считывание остатка топлива в баке в режиме бака «ДУТлн» и «ДУТтр» после заправки бака.
Просматривать температуру охлаждающей жидкости — градусы Со/ Включать вентилятор. New!
Просматривать температуру за бортом а/м — градусы Со
Просматривать скорость в км/час.
Просматривать обороты двигателя об/мин.
Просматривать напряжение АКБ в Вольтах.
Просматривать текущее время (с возможностью коррекции хода).
Просматривать средний расход топлива за поездку л/100 км- за поездку.
Просматривать расход топлива за поездку в литрах 9999л макс.
Просматривать пройденный путь за поездку в км. 9999 км макс.
Просматривать прогноз пробега на остатке топлива в баке.
Просматривать среднюю скорость за поездку в км/час.
Просматривать время в поездке 9999 часов макс.
Просматривать накопительный расход топлива 9999л макс.
Просматривать суммарную стоимость всех поездок в тыс.руб 999 тыс. руб макс. New!
Просматривать положение дроссельной заслонки (0-100%).
Просматривать массовый расход воздуха кг./час.
Просматривать время впрыска мсек.
Просматривать угол опережения зажигания град.
Просматривать положение шагового двигателя 0-256 шагов. New!
Просматривать напряжение на датчике кислорода в Вольтах. New!
Просматривать Абсолютный моторесурс а/м (время работы двигателя) 9999 часов макс.
в режиме Дисплея Пользователя 4 «Сутки»:

Просматривать среднюю скорость за 1-31 сутки в км/час. New!
Просматривать средний расход топлива на 100 км за 1-31 сутки. New!
Просматривать путь за 1-31 сутки и устанавливать стоимость 1 км пути. New!
Просматривать время в пути за 1-31 сутки и устанавливать стоимость 1 часа в пути. New!
Просматривать расход топлива за 1-31 сутки. New!
Просматривать максимальную скорость за за 1-31 сутки. New!
Просматривать стоимость топлива за 1-31 сутки, и устанавливать стоимость 1 литра. New!
Просматривать стоимость поездки за установленное количество суток. New!
в режиме Дисплея Техобслуживания:

Просматривать коды неисправностей системы.
Просматривать текстовую расшифровку кодов неисправностей.
Сбрасывать коды ошибок.
Просматривать и устанавливать остаток пробега до очередной замены масла двигателя (0-99 тыс км).
Просматривать и устанавливать остаток пробега до замены воздушного фильтра (0-99 тыс км).
Просматривать и устанавливать остаток пробега до очередной замены свечей (0-99 тыс км).
Просматривать и устанавливать остаток пробега до очередной замены ремня ГРМ (0-99 тыс км).
Производить сушку свечей зажигания (горячий запуск).
Тестировать цепи заряда АКБ и оценивать качество АКБ, емкость АКБ в А/ч, а так же измерять среднее напряжение заряда АКБ в а/м.
Получать информацию производителя МК: версия ПО, ссылка на сайт, телефоны техподдержки.
в режиме Дисплея Установок1:

Устанавливать поправку индикации температуры воздуха +/-20Со.
Устанавливать поправку для индикации расхода топлива +99/-90%.
Устанавливать поправку для индикации скорости и пути +99/-90%.
Устанавливать произвольный цвет подсветки RGB индикатора, включать сканирование цвета. New!
Выбирать режимы измерения остатка топлива в баке с ДУТ линейный расчет — «ДУТлн», тарированный расчет»ДУТтр», или рассчитывать остаток по показаниям текущего расхода с ЭБУ.
Производить линейную калибровку «ДУТлн» с учетом конкретного бака.
Производить нелинейную тарировку «ДУТтр» с учетом конкретного бака.
Устанавливать уровень громкости. New!
Устанавливать границу звукового предупреждения о превышении оборотов ДВС (2500-8000 об/мин).
Устанавливать границу звукового предупреждения о превышении скорости а/м (40-200 км/час).
в режиме Дисплея Установок2:

Включать или отключать индикацию времени разгона до скорости 100 км/час 20 сек. New!
Устанавливать время автоматического озвучивания параметра 5-60 секунд. New!
Выбирать автоматическую либо ручную установку протокола обмена по К-линии.New!
Включать блокировку звука магнитолы (при наличии входа MUTE) при звуковых сообщениях. New!
Включать и отключать все звуковые или голосовые сообщения, или отдельно полностью отключать предупреждение о возможности образования гололеда. New!
Устанавливать температуру включения вентилятора в жаркую погоду 95-110 градусов.**New!
Устанавливать расчетный ток Теста АКБ 3-30Ампер. New!
в режиме Дисплея Установок3:

Изменять яркость дисплея (четыре уровня).
Измерять время разгона до скорости 100 км/час.
Измерять максимальную скорость на последнем километре движения.
Производить общий сброс всех установок прибора.
Получать предупреждающий сигнал о выходе бортового напряжения за допустимые пределы.*
Получать предупреждающий сигнал о перегреве двигателя.*
Получать предупредительный сигнал о превышении скорости. *
Получить предупредительный сигнал о возможности образования гололеда. *
Получать предупредительный сигнал о превышении оборотов ДВС. *
Предупреждать при включении зажигания о необходимости очередной замены масла ДВС. *
Предупреждать при включении зажигания о необходимости очередной замены свечей зажигания. *
Предупреждать при включении зажигания о необходимости замены воздушного фильтра. *
Предупреждать при включении зажигания о необходимости очередной замены ремня ГРМ. *
Получать предупредительный сигнал при остатке топлива в баке менее 6 литров. *New!
Включать режим автоповтора проговаривания величины параметра. New!
Включать демонстрационный режим с показом отличительных характеристик.
В режиме «Дисплеи Пользователя 1, 2, 3 » оператор имеет возможность самостоятельного выбора выводимых на дисплей параметров в произвольной последовательности — произвольная конфигурация.
При отключении АКБ значения всех маршрутных параметров, и текущие установки сохраняются.
* Сигналы подаются для Х14 в голосовой и звуковой форме.
При превышении максимально возможного значения пути — 9999 км, происходит автоматическое обнуление всех маршрутных параметров.
** Кроме ЭБУ Бош МР7.0

Источник

Multitronics коды ошибок

Выход сигнала датчика массового расхода воздуха за допустимый диапазон

Низкий уровень сигнала цепи датчика массового расхода воздуха

Высокий уровень сигнала цепи датчика массового расхода воздуха

Выход сигнала датчика абсолютного давления за допустимый диапазон

Низкий уровень сигнала цепи датчика абсолютного давления впускного воздуха

Высокий уровень сигнала цепи датчика абсолютного давления впускного воздуха

Низкий уровень сигнала цепи датчика температуры воздуха

Высокий уровень сигнала цепи датчика температуры воздуха

Выход сигнала датчика температуры охлаждающей жидкости за допустимый диапазон

Низкий уровень сигнала цепи датчика температуры охлаждающей жидкости

Высокий уровень сигнала цепи датчика температуры охлаждающей жидкости

Выход сигнала датчика положения дроссельной заслонки за допустимый диапазон

Низкий уровень сигнала цепи датчика положения дроссельной заслонки

Высокий уровень сигнала цепи датчика положения дроссельной заслонки

Цепь датчика кислорода № 1 неисправна

Низкий уровень сигнала датчика кислорода № 1, до нейтрализатора

Высокий уровень сигнала датчика кислорода № 1, до нейтрализатора

Медленный отклик на обогащение или обеднение по датчику кислорода № 1

Обрыв цепи датчика кислорода № 1

Неисправность нагревателя датчика кислорода № 1

Неисправность цепи датчика кислорода № 2

Низкий уровень сигнала датчика кислорода № 2 (после нейтрализатора)

Высокий уровень сигнала датчика кислорода № 2 (после нейтрализатора)

Обрыв цепи сигнала датчика кислорода № 2

Неисправность нагревателя датчика кислорода № 2

Система топливоподачи слишком бедная

Система топливоподачи слишком богатая

Цепь управления форсунками неисправна

Обрыв цепи управления форсункой 1

Обрыв цепи управления форсункой 2

Обрыв цепи управления форсункой 3

Обрыв цепи управления форсункой 4

Перегрев системы охлаждения двигателя

Превышение допустимой частоты вращения ДВС

Низкий уровень сигнала цепи датчика положения дроссельной заслонки №2

Высокий уровень сигнала цепи датчика положения дроссельной заслонки №2

Неисправность цепи управления реле бензонасоса

Короткое замыкание на массу цепи управления форсункой 1

Короткое замыкание на бортсеть или обрыв цепи форсунки 1

Драйвер форсунки 1 неисправен

Короткое замыкание на массу цепи управления форсункой 2

Короткое замыкание на бортсеть или обрыв цепи форсунки 2

Драйвер форсунки 2 неисправен

Короткое замыкание на массу цепи управления форсункой 3

Короткое замыкание на бортсеть или обрыв цепи форсунки 2

Драйвер форсунки 3 неисправен

Короткое замыкание на массу цепи управления форсункой 4

Короткое замыкание на бортсеть или обрыв цепи форсунки 4

Драйвер форсунки 4 неисправен

Превышение допустимой скорости автомобиля

Случайные/множественные пропуски зажигания

Пропуски зажигания в цилиндре 1

Пропуски зажигания в цилиндре 2

Пропуски зажигания в цилиндре 3

Пропуски зажигания в цилиндре 4

Обрыв цепи датчика детонации

Низкий уровень сигнала цепи датчика детонации

Высокий уровень сигнала цепи датчика детонации

Неисправность цепи датчика положения коленчатого вала

Сигнал датчика положения коленчатого вала выходит за допустимые пределы

Короткое замыкание на массу цепи датчика положения коленчатого вала

Обрыв цепи датчика положения коленчатого вала

Неисправность цепи датчика положения распределительного вала (датчика фазы)

Низкий уровень сигнала цепи датчика положения распределительного вала (датчика фазы)

Высокий уровень сигнала цепи датчика положения распределительного вала (датчика фазы)

Обрыв первичной цепи катушки зажигания 1

Обрыв первичной цепи катушки зажигания 2

Обрыв первичной цепи катушки зажигания 3

Обрыв первичной цепи катушки зажигания 4

Эффективность нейтрализатора ниже допустимой

Некорректный расход воздуха через клапана продувки адсорбера

Неисправность цепи управления клапаном продувки адсорбера

Короткое замыкание на бортсеть или обрыв цепи управления клапаном продувки адсорбера

Короткое замыкание на массу цепи управления клапаном продувки адсорбера

Неисправность цепи управления реле вентилятора № 1

Неисправность цепи управления реле вентилятора № 2

Нет сигнала от датчика скорости автомобиля

Неисправность цепи датчика скорости

Прерывающийся сигнал датчика скорости

Неисправность цепи регулятора холостого хода

Низкие обороты холостого хода (регулятор холостого хода заблокирован)

Высокие обороты холостого хода (регулятор холостого хода заблокирован)

Короткое замыкание цепи управления шаговым регулятором холостого хода на массу

Короткое замыкание цепи управления шаговым регулятором холостого хода на бортсеть

Обрыв цепи управления шаговым регулятором холостого хода

Напряжение бортсети ниже порога работы

Пониженное напряжение бортовой сети

Повышенное напряжение бортовой сети

Переключатель А педали тормоза: низкий уровень сигнала

Переключатель А педали тормоза: высокий уровень сигнала

Неисправность ПЗУ контроллера

Неисправность ОЗУ контроллера

Неисправность внутреннего ОЗУ контроллера

Неисправность внешнего ОЗУ контроллера

Обрыв цепи управления реле стартера

Короткое замыкание на массу цепи управления реле стартера

Короткое замыкание на бортсеть цепи управления реле стартера

Обрыв цепи управления реле бензонасоса

Короткое замыкание на массу цепи управления реле бензонасоса

Короткое замыкание на бортсеть цепи управления реле бензонасоса

Неисправность сохранения VIN-кода или VIN-код автомобиля не записан в контроллер

Обрыв цепи управления реле муфты кондиционера

Короткое замыкание на массу цепи реле муфты кондиционера

Короткое замыкание на бортсеть цепи реле муфты кондиционера

Неисправность цепи лампы «Check engine»

Неисправность цепи тахометра панели приборов

Обрыв цепи управления главным реле

Короткое замыкание на бортсеть цепи управления главным реле

Обрыв силовой цепи с выхода главного реле

Короткое замыкание на бортсеть силовой цепи главного реле

Переключатель B педали тормоза: низкий уровень сигнала

Переключатель B педали тормоза: высокий уровень сигнала

Переключатель А педали сцепления: низкий уровень сигнала

Переключатель А педали сцепления: высокий уровень сигнала

Низкое сопротивление нагревателя датчика кислорода № 1

Неисправность цепи управления нагревателем датчика кислорода №1

Смесь «богатая» — аддитивная коррекция топливно-воздушной смеси по воздуху превышает установленный порог

Смесь «бедная» — аддитивная коррекция топливно-воздушной смеси по воздуху превышает установленный порог

Смесь «богатая» — мультипликативная коррекция состава топливно-воздушной смеси превышает установленный порог

Смесь «бедная» — мультипликативная коррекция состава топливно-воздушной смеси превышает установленный порог

Неисправность нагревателя датчика кислорода № 1

Смесь «богатая» — аддитивная коррекция топливно-воздушной смеси по топливу превышает установленный порог

Смесь «бедная» — аддитивная коррекция топливно-воздушной смеси по топливу превышает установленный порог

Неверный сигнал датчика расхода воздуха

Неисправность нагревателя датчика кислорода № 2

Низкий уровень сигнала СО-потенциометра

Высокий уровень сигнала СО-потенциометра

Ошибка внутреннего теста канала детонации

Короткое замыкание на бортсеть или обрыв цепи управления клапаном продувки адсорбера

Короткое замыкание на массу цепи управления клапаном продувки адсорбера

Обрыв цепи управления клапаном продувки адсорбера

Обрыв цепи управления реле бензонасоса

Короткое замыкание на массу цепи управления реле бензонасоса

Короткое замыкание на бортсеть или обрыв цепи реле бензонасоса

Перегрузка цепи управления регулятора холостого хода

Короткое замыкание на массу цепи управления регулятором холостого хода

Короткое замыкание на бортсеть или обрыв цепи управления регулятором холостого хода

Обрыв цепи управления реле бензонасоса

Нет ответа от АПС (иммобилайзера) или обрыв цепи

Использован незарегистрированный электронный ключ

Обрыв п/п антенны иммобилайзера

Внутренняя неисправность блока АПС (иммобилайзера)

Нет связи с АПС (иммобилизатором)

Нет связи с АПС (иммобилизатором)

Пропадание напряжения бортовой сети

Неисправность ЭСППЗУ (EEPROM) контроллера

Неверный сигнал датчика неровной дороги

Ошибка сброса контроллера

Низкий уровень сигнала датчика неровной дороги

Высокий уровень сигнала датчика неровной дороги

Неисправность ПЗУ контроллера

Неисправность ОЗУ контроллера

Неисправность ЭСППЗУ (EEPROM) контроллера

Неисправность пружины 1 электропривода дроссельной заслонки

Неисправность пружины 2 электропривода дроссельной заслонки

Неисправность процедуры адаптации электропривода дроссельной заслонки

Неисправность процедуры адаптации закрытого положения электропривода дроссельной заслонки

Неисправность процедуры адаптации обесточенного положения электропривода дроссельной заслонки

Неисправность доступа к EEPROM контроллера

Неверные коды ошибок в памяти контроллера

Короткое замыкание на бортсеть цепи № 1 управления моментным регулятором холостого хода

Обрыв цепи № 1 управления моментным регулятором холостого хода

Короткое замыкание на массу цепи № 1 управления моментным регулятором холостого хода

Короткое замыкание на бортсеть цепи № 2 управления моментным регулятором холостого хода

Обрыв цепи № 2 управления моментным регулятором холостого хода

Короткое замыкание на массу цепи № 2 управления моментным регулятором холостого хода

Система управления электроприводом дроссельной заслонки: ограничение работы ДВС режимом ОМЧВ

Система управления электроприводом дроссельной заслонки: запрещение работы ДВС

Система управления электроприводом дроссельной заслонки: ограничение по мощности

Система управления электроприводом дроссельной заслонки: ограничение по частоте вращения

Система управления электроприводом дроссельной заслонки: ошибка регулятора положения в направлении открытия

Система управления электроприводом дроссельной заслонки: ошибка регулятора положения в направлении закрытия

Низкий уровень сигнала датчика положения электрической педали акселератора №1

Низкий уровень сигнала датчика положения электрической педали акселератора №1

Высокий уровень сигнала датчика положения электрической педали акселератора №2

Высокий уровень сигнала датчика положения электрической педали акселератора №2

Ошибка корреляции датчиков положения дроссельной заслонки

Ошибка корреляции датчиков положения электрической педали акселератора

Ошибка датчика положения педали тормоза

Евро-2: Короткое замыкание на бортсеть цепи катушки зажигания 1

Евро-2: Короткое замыкание на бортсеть цепи катушки зажигания 2

Евро-2: Короткое замыкание на бортсеть цепи катушки зажигания 3

Евро-2: Короткое замыкание на бортсеть цепи катушки зажигания 4

Евро-3: Короткое замыкание на бортсеть цепи катушки зажигания 1

Евро-3: Короткое замыкание на бортсеть цепи катушки зажигания 2

Евро-3: Короткое замыкание на бортсеть цепи катушки зажигания 3

Евро-3: Короткое замыкание на бортсеть цепи катушки зажигания 4

Источник
