Анализатор логов VG33E

Написать данный пост меня подтолкнул недавний беспредметный спор переросший в срач, одного деятеля, как мне показалось считающего себя очень крутым специалистом, который мне дословно сказал что «И давайте каждый будет заниматься своим делом: вы звуком и рациями, я машинами!».
И это, простите, сказал мне человек не читавший сервисный мануал, отрицающий само его существование, ушедший в профессию автодиагноста по причинам указанным в его профиле, дословно — «а теперь мастер в автосервисе (основное направление ремонт Ниссанов и машин азиатского рынка). Зарплата больше, дрючат меньше. Сплошной позитив!»

Мне в общем то по большей части наплевать на таких «специалистов», они живут в своей вселенной где им комфортно, за них можно только порадоваться.
Но поскольку драйв место публичное, и пишем мы свои БЖ что бы делиться информацией, важно что бы эта информация была правильной и достоверной.

Свои работы и хобби я искренне люблю и занимаюсь ими, в первую очередь, исходя из этой любви.

Одно из таких хобби — моя машина. Я очень люблю автомобильные путешествия, в среднем за год накатываю 50-60тыс км, зачастую в не самых благоприятных условиях. Мне важно адекватно оценивать состояние автомобиля. Как человек с техническим складом ума, я очень люблю цифры, аналитику, статистику.
На своей машине я провел массу экспериментов связанных с работой двигателя. Опробовал три версии «мозгов» — блоков ECU, от европейца, американца, японца.
У каждого из блоков были свои нюансы, в итоге я остановился на блоке ECU от японца, для адаптации которого к европейской проводке, мне пришлось разработать схему перепиновки. Найти информацию что бы это кто то проделывал для VG33, до меня, я не смог. На данный момент такую же схему разработал драйвовчанин из Екатеринбурга.

Как известно, все компы VG33 имеют самодиагностику и умеют писать ошибки работы систем в память, зажигать лампочку Check Engine на приборной панели.
Примерно логика самодиагностики описана в сервисном мануале. В реальности же, в зависимости от рынка (Америка, Европа, Япония) — какие то ошибки вызывают загорание лампочки Check Engine на панели, какие то нет(но висят в памяти).

Но дело вовсе не в лампочке. Как известно из сервис мануала, мозги имеют «аварийные карты», на которые мозги должны переходить при возникновении проблем в системах, что бы сохранить двигатель.

Аварийные топливные карты и карты УОЗ, характеризуются более «богатой» смесью(увеличенным временем впрыска) и поздним зажиганием, дабы снизить вероятность работы двигателя на бедной смеси и детонации. В режиме аварийных карт автомобиль едет хуже, «кушает» больше.

Вопрос который мне не дает покоя с первого дня как я начал изучать работу мозгов VG33 — все ли ошибки ведут к переходу на аварийные карты?
Особенно этот вопрос встал остро, когда я два месяца отъездил на неисправном датчике детонации, при этом «чек» не загорелся, особых изменений «жопомером» я не ощутил, про неисправность узнал буквально случайно.

Вот именно тогда я и захотел проанализировать какие же ошибки и как влияют на работу двигателя, с точки зрения перехода на аварийные карты.
Только как анализировать, если нет инструмента позволяющего комплексно взглянуть на работу двигателя?

Я решил не изобретать велосипед и посмотреть как анализируют логи при настройке машин оффлайн в автоспорте. Для этого используют трехмерные карты.

Я вообще не программист, но общие знания есть, а чего не знаешь, тому никогда не поздно научиться. Взяв
Visual Studio я приступил к работе по созданию анализатора логов VG33 на C#.

Так как оригинальный дилерский VETRONIX CONSULT-II стоит даже на ebay около 2000$, для сборов логов я решил использовать OBD Scantech Nissan, так как он имеет самую высокую скорость опроса PIDов.
Лог OBD Scantech Nissan имеет примерно следующий вид:
«004B01196552560014014364645A5A0142»
«00480119654F560014014D64645A5A014D»
«00480119654F570014014564645A5A0144»
«0047011A6551570014014D64645A5A014D»
«0047011B6551580014015264645A5A0152»

В целом, зная исходные значения, найти формулы для пересчета в десятичные значения, не оказалось сложным. Наличие описания в TECU сильно облегчило жизнь.

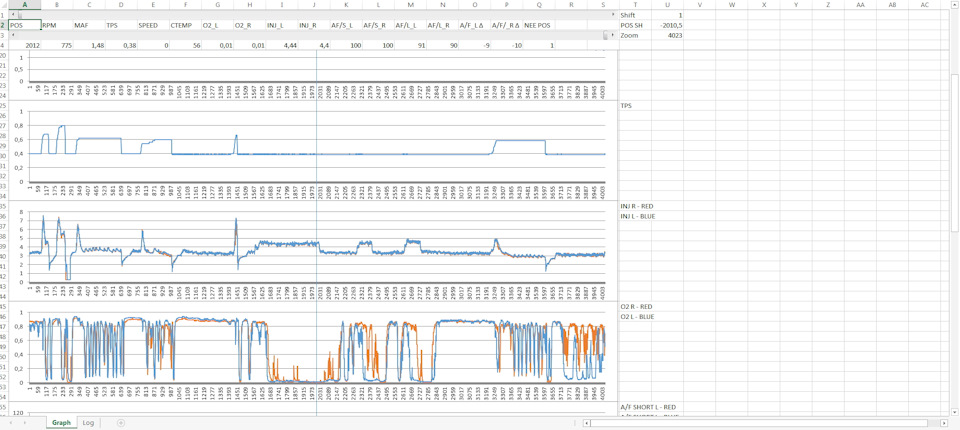

Сначала я написал анализатор, который выводил графики из лога в виде двухмерного графика:

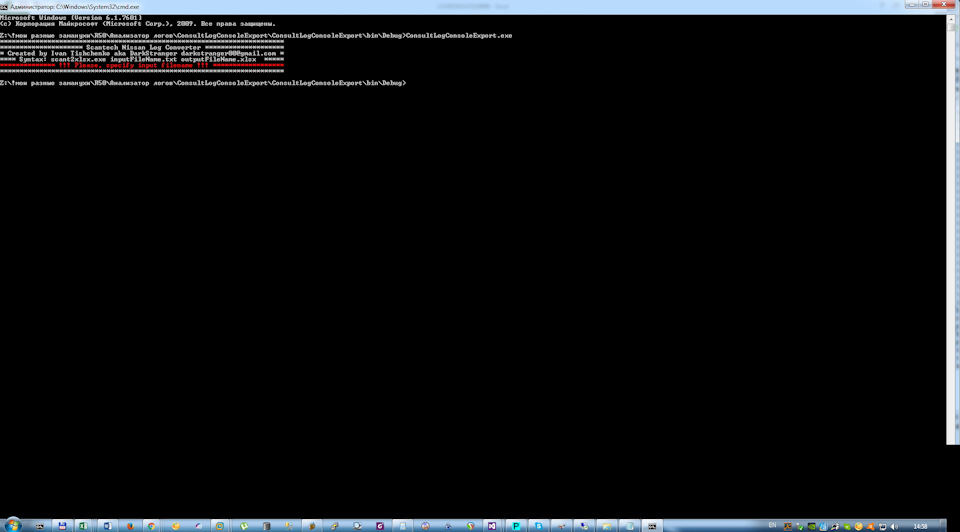

Анализатор консольный. На выходе формировал двухмерные графики в excel:

Получилось весьма удобно, что бы проанализировать работу машины в определенных режимах. Но все равно было немного, не то. Хотелось сделать так, что бы одним взглядом можно было оценить как машина работала в тех или иных режимах.

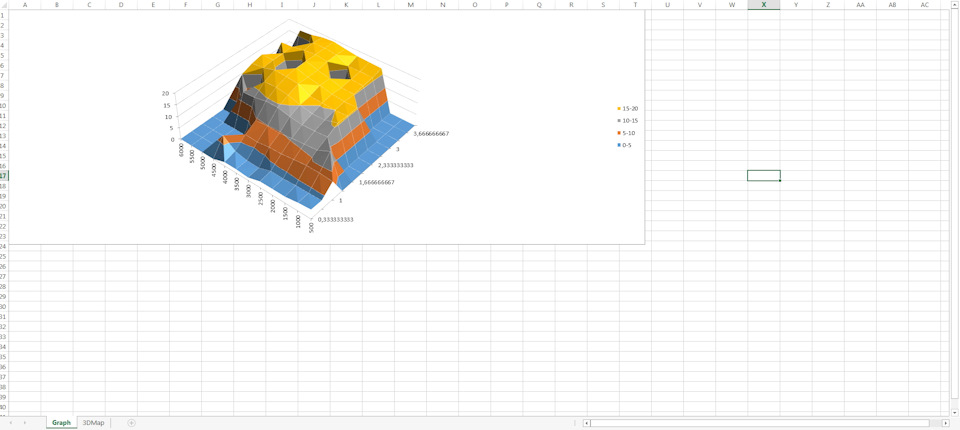

И тут на помощь пришли трехмерные графики. Самый простейший трехмерный график — топливная карта.
Где например, по оси Y — мы имеем обороты, по оси X — значение TPS(датчика положения дроссельной заслонки, то, как водитель жмет на педаль газа), а на пересечении X и Y мы записываем значение(Z), например впрыска топлива.

Таким образом, взглянув на такой график можно визуально оценить работу двигателя в большинстве режимов.

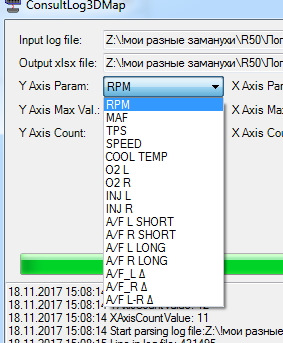

На данный момент анализатор умеет читать 13 параметров:

Любой из параметров может быть как значением по оси X, так и по Y и Z.

Размер(дискретность) графика, так же может быть любым.

Программа написана на коленке и для удовлетворения собственного любопытства, но хотелось бы найти единомышленников, которые помогут развить проект и собрать референсные данные.

Зачем это вообще может быть полезно:
1. Самостоятельная диагностика. Так или иначе, имея логи заведомо идеально работающей машины с маленьким расходом топлива, путем сравнения логов можно сделать много правильных выводов о неисправностях и их причинах.
2. Данный анализатор незаменим при настройке ГБО, по долговременным коррекциям.
3. Возвращаясь к последствиям наличия ошибок — можно будет точно сказать вызывает ли та или иная ошибка изменение времени впрыска, углов опережения зажигания.

Чем можно помочь в развитии затеи:
1. Помогать писать софт на C++/C#
2. Снять логи с идеально работающей машины с VG33, у которой нет ни одной ошибки ни по одной системе, не имеющей проблем вообще ни с чем. В идеале — машины для европейского и американского рынка.
3. В дальней перспективе — найти где брать на погонять дилерский VETRONIX Consult II, что бы срисовать с него максимально возможное количество PIDов по параметрам и тестам.

Источник

Коды ошибок Nissan

Все ошибки Nissan 350 Z, AD, ALMERA, ALMERA CLASSIC, ALMERA TINO, ALTIMA, ARMADA, ATLEON, AVENIR, BASSARA, BLUEBIRD, CEDRIC, CEFIRO, CIMA, CREW, CUBE, DATSUN, ELGRAND, GLORIA, GT-R, JUKE, LAFESTA, LAUREL, LEAF, LIBERTY, MARCH, MAXIMA, MICRA, MOCO, MURANO, NAVARA, NOTE, NP300, PATHFINDER, PATROL, PICK-UP, PIXO, PRESAGE, PRESEA, PRESIDENT, PRIMASTAR, PRIMERA, PULSAR, QASHQAI, QASHQAI+2, QUEST, ROUGE, SAFARI, SENTRA, SERENA, SILVIA, SKYLINE, STAGEA, SUNNY, TEANA, TERRANO, TIIDA, TINO, WINGROAD, X-TERRA, X-TRAIL.

Ошибки Nissan по протоколу OBDI. Самодиагностика.

11 — Отсутствие сигнала от датчика положения коленчатого вала

12 — Неправильный (высокий или низкий уровень сигнала) от датчика массового расхода воздуха (Mass Airflow Sensor)

13 — Блок управления не получает сигнала от датчика температуры охлаждающей жидкости двигателя в течении 45 секунд после запуска двигателя (Coolant Temp. Sensor)

14 — Отсутствие сигнала датчика скорости автомобиля (Vehicle Speed Sensor (VSS))

21 — Отсутствие сигнала зажигания

22 — Неисправность топливного насоса

31 — Неисправность электронного блока управления

32 — Неисправность датчика системы рециркуляции ОГ (EGR sensor)

33 — Неисправность выходного сигнала (завышенные показания) кислородного датчика (Oxygen sensor)

34 — Неисправность датчика детонации (Knock sensor)

35 — Блок управления не получает сигнала от датчика температуры системы рециркуляции ОГ (EGR)

43 — Отсутствие сигнала от датчика положения дроссельной заслонки (TPS)

45 — Нерасчетная работа форсунок: утечка топлива или подсос воздуха

51 — Форсунка не работает

54 — Неисправность блока управления АКПП

55 — Неисправностей не обнаружено

Ошибки Nissan по протоколу OBDII

Топливная система и воздухоподача

P0220 — Датчик В положения дроссельной заслонки / датчик В положения педали акселератора — неисправность электрической цепи

P0221 — Датчик В положения дроссельной заслонки / датчик В положения педали акселератора — диапазон/функционирование

P0222 — Датчик В положения дроссельной заслонки / датчик В положения педали акселератора — низкий уровень входного сигнала

P0223 — Датчик В положения дроссельной заслонки / датчик В положения педали акселератора — высокий уровень входного сигнала

P0224 — Датчик В положения дроссельной заслонки / датчик В положения педали акселератора — ненадежный контакт электрической цепи

P0225 — Датчик С положения дроссельной заслонки / датчик С положения педали акселератора — неисправность электрической цепи

P0226 — Датчик С положения дроссельной заслонки / датчик С положения педали акселератора — диапазон/функционирование

P0227 — Датчик С положения дроссельной заслонки / датчик С положения педали акселератора — низкий уровень входного сигнала

P0228 — Датчик С положения дроссельной заслонки / датчик С положения педали акселератора — высокий уровень входного сигнала

P0229 — Датчик С положения дроссельной заслонки / датчик С положения педали акселератора — ненадежный контакт электрической цепи

P0230 — Реле топливного насоса — неисправность электрической цепи

P0231 — Реле топливного насоса — низкое напряжение цепи

P0232 — Реле топливного насоса — высокое напряжение цепи

P0233 — Реле топливного насоса — ненадежный контакт электрической цепи

P0234 — Давление турбонаддува — превышен верхний предел

P0235 — Датчик давления наддува A турбокомпрессора/приводного нагнетателя — неисправность электрической цепи

P0236 — Датчик давления наддува A турбокомпрессора/приводного нагнетателя — диапазон/функционирование

P0237 — Датчик давления наддува A турбокомпрессора/приводного нагнетателя — низкий уровень входного сигнала

P0238 — Датчик давления наддува A турбокомпрессора/приводного нагнетателя — высокий уровень входного сигнала

P0239 — Датчик давления наддува B турбокомпрессора/приводного нагнетателя — неисправность электрической цепи

P0240 — Датчик давления наддува B турбокомпрессора/приводного нагнетателя — диапазон/функционирование

P0241 — Датчик давления наддува B турбокомпрессора/приводного нагнетателя — низкий уровень входного сигнала

P0242 — Датчик давления наддува B турбокомпрессора/приводного нагнетателя — высокий уровень входного сигнала

P0243 — Клапан А управления перепуском газов мимо турбины — неисправность цепи

P0244 — Клапан А управления перепуском газов мимо турбины — диапазон/функционирование

P0245 — Клапан А управления перепуском газов мимо турбины — низкое напряжение цепи

P0246 — Клапан А управления перепуском газов мимо турбины — высокое напряжение цепи

P0247 — Клапан управления перепуском газов мимо турбины B — неисправность цепи

P0248 — Клапан В управления перепуском газов мимо турбины — диапазон/функционирование

P0249 — Клапан управления перепуском газов мимо турбины B — низкий уровень сигнала

P0250 — Клапан управления перепуском газов мимо турбины B — высокий уровень сигнала

P0251 — Дозатор топлива А, ротор/кулачок/форсунка — неисправность электрической цепи

P0252 — Дозатор топлива А, ротор/кулачок/форсунка — диапазон/функционирование

P0253 — Дозатор топлива А, ротор/кулачок/форсунка — низкий уровень сигнала

P0254 — Дозатор топлива А, ротор/кулачок/форсунка — высокий уровень сигнала

P0255 — Дозатор топлива А, ротор/кулачок/форсунка — ненадежный контакт электрической цепи

P0256 — Дозатор топлива B, ротор/кулачок/форсунка — неисправность электрической цепи

P0257 — Дозатор топлива B, ротор/кулачок/форсунка — диапазон/функционирование

P0258 — Дозатор топлива B, ротор/кулачок/форсунка — низкий уровень сигнала

P0259 — Дозатор топлива B, ротор/кулачок/форсунка — высокий уровень сигнала

P0260 — Дозатор топлива B, ротор/кулачок/форсунка — ненадежный контакт электрической цепи

P0261 — Форсунка 1 — низкий уровень сигнала

P0262 — Форсунка 1 — высокий уровень сигнала

P0263 — Цилиндр 1 — неправильный баланс мощности

P0264 — Форсунка 2 — низкий уровень сигнала

P0265 — Форсунка 2 — высокий уровень сигнала

P0266 — Цилиндр 2 — неправильный баланс мощности

P0267 — Форсунка 3 — низкий уровень сигнала

P0268 — Форсунка 3 — высокий уровень сигнала

P0269 — Цилиндр 3 — неправильный баланс мощности

P0270 — Форсунка 4 — низкий уровень сигнала

P0271 — Форсунка 4 — высокий уровень сигнала

P0272 — Цилиндр 4 — неправильный баланс мощности

P0273 — Форсунка 5 — низкий уровень сигнала

P0274 — Форсунка 5 — высокий уровень сигнала

P0275 — Цилиндр 5 — неправильный баланс мощности

P0276 — Форсунка 6 — низкий уровень сигнала

P0277 — Форсунка 6 — высокий уровень сигнала

P0278 — Цилиндр 6 — неправильный баланс мощности

P0279 — Форсунка 7 — низкий уровень сигнала

P0280 — Форсунка 7 — высокий уровень сигнала

P0281 — Цилиндр 7 — неправильный баланс мощности

P0282 — Форсунка 8 — низкий уровень сигнала

P0283 — Форсунка 8 — высокий уровень сигнала

P0284 — Цилиндр 8 — неправильный баланс мощности

P0285 — Форсунка 9 — низкий уровень сигнала

P0286 — Форсунка 9 — высокий уровень сигнала

P0287 — Цилиндр 9 — неправильный баланс мощности

P0288 — Форсунка 10 — низкий уровень сигнала

P0289 — Форсунка 10 — высокий уровень сигнала

P0290 — Цилиндр 10 — неправильный баланс мощности

P0291 — Форсунка 11 — низкий уровень сигнала

P0292 — Форсунка 11 — высокий уровень сигнала

P0293 — Цилиндр 11 — неправильный баланс мощности

P0294 — Форсунка 12 — низкий уровень сигнала

P0295 — Форсунка 12 — высокий уровень сигнала

P0296 — Цилиндр 12 — неправильный баланс мощности

P0297 — Превышение допустимой скорости автомобиля

P0298 — Слишком высокая температура моторного масла

P0299 — Турбокомпрессор / приводной нагнетатель — низкое давление наддува

Система зажигания

P0320 — Датчик положения коленчатого вала / датчик частоты вращения коленчатого вала — неисправность электрической цепи

P0321 — Датчик положения коленчатого вала / датчик частоты вращения коленчатого вала — диапазон/функционирование

P0322 — Датчик положения коленчатого вала/датчик частоты вращения коленчатого вала — нет сигнала

P0323 — Датчик положения коленчатого вала / датчик частоты вращения коленчатого вала — ненадежный контакт электрической цепи

P0324 — Ошибка в системе управления по детонации

P0325 — Датчик детонации 1, банк 1 — неисправность электрической цепи

P0326 — Датчик детонации 1, банк 1 — диапазон/функционирование

P0327 — Датчик детонации 1, банк 1 — низкий уровень сигнала

P0328 — Датчик детонации 1, банк 1 — высокий уровень входного сигнала

P0329 — Датчик детонации 1, банк 1 — ненадежный контакт электрической цепи

P0330 — Датчик детонации 2, банк 2 — неисправность электрической цепи

P0331 — Датчик детонации 2, банк 2 — диапазон/функционирование

P0332 — Датчик детонации 2, банк 2 — низкий уровень сигнала

P0333 — Датчик детонации 2, банк 2 — высокий уровень входного сигнала

P0334 — Датчик детонации 2, банк 2 — ненадежный контакт электрической цепи

P0335 — Датчик положения коленчатого вала — неисправность электрической цепи

P0336 — Датчик положения коленчатого вала — диапазон/функционирование

P0337 — Датчик положения коленчатого вала — низкий уровень сигнала

P0338 — Датчик положения коленчатого вала — высокий уровень сигнала

P0339 — Датчик положения коленчатого вала — ненадежный контакт электрической цепи

P0340 — Датчик положения распределительного вала A, банк 1 — неисправность электрической цепи

P0341 — Датчик положения распределительного вала A, банк 1 — диапазон/функционирование

P0342 — Датчик положения распределительного вала A, банк 1 — низкий уровень сигнала

P0343 — Датчик положения распределительного вала A, банк 1 — высокий уровень входного сигнала

P0344 — Датчик положения распределительного вала A, банк 1 — ненадежный контакт электрической цепи

P0345 — Датчик положения распределительного вала A, банк 2 — неисправность электрической цепи

P0346 — Датчик положения распределительного вала A, банк 2 — диапазон/функционирование

P0347 — Датчик положения распределительного вала A, банк 2 — низкий уровень сигнала

P0348 — Датчик положения распределительного вала A, банк 2 — высокий уровень сигнала

P0349 — Датчик положения распределительного вала A, банк 2 — ненадежный контакт электрической цепи

P0350 — Катушка зажигания, первичная/вторичная обмотки — неисправность электрической цепи

P0351 — Катушка зажигания A, первичная/вторичная обмотки — неисправность электрической цепи

P0352 — Катушка зажигания В, первичная/вторичная обмотки — неисправность электрической цепи

P0353 — Катушка зажигания С, первичная/вторичная обмотки — неисправность электрической цепи

P0354 — Катушка зажигания D, первичная/вторичная обмотки — неисправность электрической цепи

P0355 — Катушка зажигания Е, первичная/вторичная обмотки — неисправность электрической цепи

P0356 — Катушка зажигания F, первичная/вторичная обмотки — неисправность электрической цепи

P0357 — Катушка зажигания G, первичная/вторичная обмотки — неисправность электрической цепи

P0358 — Катушка зажигания H, первичная/вторичная обмотки — неисправность электрической цепи

P0359 — Катушка зажигания I, первичная/вторичная обмотки — неисправность электрической цепи

P0360 — Катушка зажигания J, первичная/вторичная обмотки — неисправность электрической цепи

P0361 — Катушка зажигания K, первичная/вторичная обмотки — неисправность электрической цепи

P0362 — Катушка зажигания L, первичная/вторичная обмотки — неисправность электрической цепи

P0370 — Опорная точка синхронизации фаз, сигнал А высокого разрешения — неисправность

P0371 — Опорная точка синхронизации фаз, сигнал А высокого разрешения — слишком много импульсов

P0372 — Опорная точка синхронизации фаз, сигнал А высокого разрешения — слишком мало импульсов

P0373 — Опорная точка синхронизации фаз, сигнал А высокого разрешения — хаотичные/пропадающие импульсы

P0374 — Опорная точка синхронизации фаз, сигнал А высокого разрешения — нет импульсов

P0375 — Опорная точка синхронизации фаз, сигнал В высокого разрешения — неисправность

P0376 — Опорная точка синхронизации фаз, сигнал В высокого разрешения — слишком много импульсов

P0377 — Опорная точка синхронизации фаз, сигнал В высокого разрешения — слишком мало импульсов

P0378 — Опорная точка синхронизации фаз, сигнал B высокого разрешения — хаотичные/пропадающие импульсы

P0379 — Опорная точка синхронизации фаз, сигнал В высокого разрешения — нет импульсов

P0380 — Свечи накаливания, цепь А — неисправность

P0381 — Индикатор свечей накаливания — неисправность электрической цепи

P0382 — Свечи накаливания, цепь В — неисправность

P0383 — Блок управления свечами накаливания — низкий уровень сигнала

P0384 — Блок управления свечами накаливания — высокий уровень сигнала

P0385 — Датчик положения коленчатого вала B — неисправность электрической цепи

P0386 — Датчик положения коленчатого вала B — диапазон/функционирование

P0387 — Датчик положения коленчатого вала B — низкий уровень входного сигнала

P0388 — Датчик положения коленчатого вала B — высокий уровень входного сигнала

P0389 — Датчик положения коленчатого вала B — ненадежный контакт электрической цепи

Контроль выбросов

P0400 — Система рециркуляции отработавших газов (EGR) — неисправность каналов системы

P0401 — Система рециркуляции отработавших газов (EGR) — недостаточный уровень рециркуляции

P0402 — Система рециркуляции отработавших газов (EGR) — чрезмерный уровень рециркуляции

P0403 — Система рециркуляции отработавших газов (EGR) — неисправность электрической цепи

P0404 — Система рециркуляции отработавших газов (EGR) — диапазон/функционирование

P0405 — Датчик положения клапана А системы рециркуляции ОГ (EGR) — низкий уровень сигнала

P0406 — Датчик положения клапана А системы рециркуляции ОГ (EGR) — высокий уровень сигнала

P0407 — Датчик положения клапана B системы рециркуляции ОГ (EGR) — низкий уровень входного сигнала

P0408 — Датчик положения клапана B системы рециркуляции ОГ (EGR) — высокий уровень входного сигнала

P0409 — Датчик А системы рециркуляции отработавших газов (EGR) — неисправность электрической цепи

P0410 — Система подачи воздуха на выпуск — неисправность

P0411 — Система подачи воздуха на выпуск — некорректный расход

P0412 — Э/м клапан А подачи воздуха на выпуск — неисправность электрической цепи

P0413 — Э/м клапан А подачи воздуха на выпуск — обрыв цепи

P0414 — Э/м клапан А подачи воздуха на выпуск — короткое замыкание

P0415 — Э/м клапан B подачи воздуха на выпуск — неисправность электрической цепи

P0416 — Э/м клапан B подачи воздуха на выпуск — обрыв цепи

P0417 — Э/м клапан B подачи воздуха на выпуск — короткое замыкание в цепи

P0418 — Реле насоса А подачи воздуха на выпуск — неисправность электрической цепи

P0419 — Реле B насоса системы подачи воздуха на выпуск — неисправность электрической цепи

P0420 — Каталитический нейтрализатор, банк 1 — эффективность ниже требуемой

P0421 — Прогрев каталитического нейтрализатора, банк 1 — эффективность ниже требуемой

P0422 — Основной каталитический нейтрализатор, банк 1 — эффективность ниже требуемой

P0423 — Подогреваемый каталитический нейтрализатор, банк 1 — эффективность ниже требуемой

P0424 — Подогреваемый каталитический нейтрализатор, банк 1 — эффективность ниже требуемой

P0425 — Датчик температуры каталитического нейтрализатора, банк 1

P0426 — Датчик температуры каталитического нейтрализатора, банк 1 — диапазон/функционирование

P0427 — Датчик температуры каталитического нейтрализатора, банк 1 — низкий уровень сигнала

P0428 — Датчик температуры каталитического нейтрализатора, банк 1 — высокий уровень входного сигнала

P0429 — Нагреватель каталитического нейтрализатора, банк 1 — неисправность электрической цепи

P0430 — Каталитический нейтрализатор, банк 2 — эффективность ниже требуемой

P0431 — Прогрев каталитического нейтрализатора, банк 2 — эффективность ниже требуемой

P0432 — Основной каталитический нейтрализатор, банк 2 — эффективность ниже требуемой

P0433 — Подогреваемый каталитический нейтрализатор, банк 2 — эффективность ниже требуемой

P0434 — Подогреваемый каталитический нейтрализатор, банк 2 — температура ниже требуемой

P0440 — Система улавливания паров топлива — неисправность

P0441 — Система улавливания паров топлива — некорректный расход

P0442 — Система улавливания паров топлива — незначительная утечка

P0443 — Э/м клапан аккумулятора паров топлива — неисправность электрической цепи

P0444 — Э/м клапан аккумулятора паров топлива — обрыв цепи

P0445 — Э/м клапан аккумулятора паров топлива — короткое замыкание

P0446 — Система улавливания паров топлива, управление продувкой — неисправность электрической цепи

P0447 — Система улавливания паров топлива, управление продувкой — обрыв цепи

P0448 — Система улавливания паров топлива, управление продувкой — короткое замыкание

P0449 — Система улавливания паров топлива, клапан управления продувкой — неисправность электрической цепи

P0450 — Датчик давления системы улавливания паров топлива — неисправность электрической цепи

P0451 — Датчик давления системы улавливания паров топлива — диапазон/функционирование

P0452 — Датчик давления системы улавливания паров топлива — низкий уровень сигнала

P0453 — Датчик давления системы улавливания паров топлива — высокий уровень сигнала

P0454 — Датчик давления системы улавливания паров топлива — ненадежный контакт электрической цепи

P0455 — Система улавливания паров топлива — значительная утечка

P0456 — Система улавливания паров топлива — крайне незначительная утечка

P0457 — Система улавливания паров топлива — утечка (ослабла или открыта крышка топливозаливной горловины)

P0458 — Система улавливания паров топлива, клапан аккумулятора паров топлива — низкий уровень сигнала

P0459 — Система улавливания паров топлива, клапан аккумулятора паров топлива — высокий уровень сигнала

P0460 — Датчик уровня топлива — неисправность электрической цепи

P0461 — Датчик уровня топлива — диапазон/функционирование

P0462 — Датчик уровня топлива — низкий уровень сигнала

P0463 — Датчик уровня топлива — высокий уровень входного сигнала

P0464 — Датчик уровня топлива — ненадежный контакт электрической цепи

P0465 — Датчик расхода через аккумулятор паров топлива — неисправность электрической цепи

P0466 — Датчик расхода через аккумулятор паров топлива — диапазон/функционирование

P0467 — Датчик расхода через аккумулятор паров топлива — низкий уровень сигнала

P0468 — Датчик расхода через аккумулятор паров топлива — высокий уровень сигнала

P0469 — Датчик расхода через аккумулятор паров топлива — ненадежный контакт электрической цепи

P0470 — Датчик давления отработавших газов — неисправность электрической цепи

P0471 — Датчик давления отработавших газов — диапазон/функционирование

P0472 — Датчик давления отработавших газов — низкий уровень сигнала

P0473 — Датчик давления отработавших газов — высокий уровень входного сигнала

P0474 — Датчик давления отработавших газов — ненадежный контакт электрической цепи

P0475 — Клапан управления давлением отработавших газов — неисправность электрической цепи

P0476 — Клапан управления давлением отработавших газов — диапазон/функционирование

P0477 — Клапан управления давлением отработавших газов — низкий уровень сигнала

P0478 — Клапан управления давлением отработавших газов — высокий уровень входного сигнала

P0479 — Клапан управления давлением отработавших газов — ненадежный контакт электрической цепи

P0480 — Электродвигатель вентилятора 1 системы охлаждения — неисправность электрической цепи

Контроль скорости и холостого хода

P0500 — Датчик скорости автомобиля — неисправность электрической цепи

P0501 — Датчик скорости автомобиля — диапазон/функционирование

P0502 — Датчик скорости автомобиля — низкий уровень сигнала

P0503 — Датчик скорости автомобиля — сигналы хаотичные / пропадающие / высокого уровня

P0504 — Выключатель А/В стоп-сигналов (датчик положения педали тормоза) — корреляция

P0505 — Система управления частотой вращения холостого хода — неисправность

P0506 — Система управления частотой вращения холостого хода — частота вращения ниже допустимой

P0507 — Система управления частотой вращения холостого хода — частота вращения выше допустимой

P0510 — Датчик полностью закрытого положения дроссельной заслонки — неисправность электрической цепи

P0520 — Датчик давления моторного масла — неисправность электрической цепи

P0521 — Датчик давления моторного масла — диапазон/функционирование

P0522 — Датчик давления моторного масла — низкое напряжение

P0523 — Датчик давления моторного масла — высокое напряжение

P0530 — Датчик давления хладагента системы кондиционирования — неисправность электрической цепи

P0531 — Датчик давления хладагента системы кондиционирования — диапазон/функционирование

P0532 — Датчик давления хладагента системы кондиционирования — низкий уровень сигнала

P0533 — Датчик давления хладагента системы кондиционирования — высокий уровень входного сигнала

P0534 — Недостаток хладагента в системе кондиционирования

P0550 — Датчик/выключатель по давлению усилителя рулевого управления — неисправность электрической цепи

P0551 — Датчик-выключатель по давлению усилителя рулевого управления — диапазон/функционирование

P0552 — Датчик/выключатель по давлению усилителя рулевого управления — низкий уровень сигнала

P0553 — Датчик/выключатель по давлению усилителя рулевого управления — высокий уровень сигнала

P0554 — Датчик/выключатель по давлению усилителя рулевого управления — ненадежный контакт электрической цепи

P0560 — Напряжение системы (бортовой сети) — неисправность

P0561 — Напряжение системы (бортовой сети) — нестабильность

P0562 — Напряжение системы (бортовой сети) — низкое

P0563 — Напряжение системы (бортовой сети) — высокое

P0564 — Система поддержания скорости (круиз-контроль), многофункциональный переключатель (входной сигнал А) — неисправность электрической цепи

P0565 — Главный выключатель системы поддержания скорости (круиз-контроля), сигнал «ON» — неисправность

P0566 — Главный выключатель системы поддержания скорости (круиз-контроля), сигнал «OFF» — неисправность

P0567 — Переключатель выбора режима работы системы поддержания скорости (круиз-контроля), сигнал «RESUME» — неисправность

P0568 — Главный выключатель системы поддержания скорости (круиз-контроля), сигнал «SET» — неисправность

P0569 — Переключатель выбора режима работы системы поддержания скорости (круиз-контроля), сигнал «COAST» — неисправность

P0570 — Система поддержания скорости (круиз-контроль), сигнал датчика положения педали акселератора — неисправность

P0571 — Выключатель педали тормоза A (система поддержания скорости) — неисправность электрической цепи

P0572 — Концевой выключатель А педали тормоза (система поддержания скорости) — низкий уровень сигнала

P0573 — Концевой выключатель А педали тормоза (система поддержания скорости) — высокий уровень сигнала

P0574 — Система поддержания скорости (круиз-контроль) — слишком высокая скорость автомобиля

P0575 — Система поддержания скорости (круиз-контроль) — неисправность цепи входного сигнала

P0576 — Система поддержания скорости (круиз-контроль) — низкий уровень входного сигнала

P0577 — Система поддержания скорости (круиз-контроль) — высокий уровень входного сигнала

P0578 — Система поддержания скорости (круиз-контроль), многофункциональный переключатель (входной сигнал А) — цепь блокирована

P0579 — Система поддержания скорости (круиз-контроль), многофункциональный переключатель (входной сигнал А) — диапазон/функционирование

P0580 — Система поддержания скорости (круиз-контроль), многофункциональный переключатель (входной сигнал А) — низкий уровень сигнала

Электронный блок управления (ЭБУ) и его подсистемы

P0600 — Шина данных CAN — неисправность

P0601 — Электронный блок управления двигателем — ошибка контрольной суммы памяти

P0602 — Электронный блок управления двигателем — ошибка программирования

P0603 — Электронный блок управления двигателем — ошибка памяти КАМ

P0604 — Электронный блок управления двигателем — ошибка памяти RAM

P0605 — Электронный блок управления двигателем — ошибка памяти ROM

P0606 — Электронный блок управления двигателем (ECM) / блок управления силовым агрегатом (PCM) — неисправность процессора

P0607 — Электронный блок управления двигателем — функционирование

P0608 — Электронный блок управления двигателем, датчик скорости автомобиля (выходной сигнал А) — неисправность

P0609 — Электронный блок управления двигателем, датчик скорости автомобиля (выходной сигнал В) — неисправность

P0620 — Управление генератором — неисправность электрической цепи

P0621 — Индикатор зарядки — неисправность электрической цепи

P0622 — Генератор, управление обмоткой возбуждения — неисправность электрической цепи

P0650 — Индикатор неисправности (MIL), управление — неисправность электрической цепи

P0654 — Частота вращения коленчатого вала, выходной сигнал — неисправность электрической цепи

P0655 — Индикатор перегрева двигателя — неисправность электрической цепи

P0656 — Индикация уровня топлива — неисправность электрической цепи

Трансмиссия

P0700 — Управление АКПП, запрос неисправностей (MIL) — неисправность электрической цепи

P0701 — Система управления АКПП — диапазон/функционирование

P0702 — Система управления АКПП — электрическая неисправность

P0703 — Выключатель стоп-сигналов B — неисправность электрической цепи

P0704 — Концевой выключатель (датчик положения) педали сцепления — неисправность электрической цепи

P0705 — Датчик положения селектора АКПП, входной сигнал PRNDL — неисправность электрической цепи

P0706 — Датчик положения селектора КПП — диапазон/функционирование

P0707 — Датчик положения селектора АКПП — низкий уровень сигнала

P0708 — Датчик положения селектора АКПП — высокий уровень входного сигнала

P0709 — Датчик положения селектора АКПП — ненадежный контакт электрической цепи

P0710 — Датчик температуры рабочей жидкости АКПП — неисправность электрической цепи

P0711 — Датчик температуры рабочей жидкости КПП — диапазон/функционирование

P0712 — Датчик температуры рабочей жидкости КПП — низкий уровень сигнала

P0713 — Датчик температуры рабочей жидкости КПП — высокий уровень входного сигнала

P0714 — Датчик температуры рабочей жидкости КПП — ненадежный контакт электрической цепи

P0715 — Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора) — неисправность электрической цепи

P0716 — Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора) — диапазон/функционирование

P0717 — Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора) — нет сигнала

P0718 — Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора) — ненадежный контакт электрической цепи

P0719 — Выключатель стоп-сигналов B — низкий уровень сигнала

P0720 — Датчик частоты вращения выходного вала — неисправность электрической цепи

P0721 — Датчик частоты вращения выходного вала — диапазон/функционирование

P0722 — Датчик частоты вращения выходного вала — нет сигнала

P0723 — Датчик частоты вращения выходного вала — ненадежный контакт электрической цепи

P0724 — Выключатель стоп-сигналов B — высокий уровень сигнала

P0725 — Частота вращения коленчатого вала, входной сигнал — неисправность электрической цепи

P0726 — Частота вращения коленчатого вала, входной сигнал — диапазон/функционирование

P0727 — Частота вращения коленчатого вала, входной сигнал — нет сигнала

P0728 — Частота вращения коленчатого вала, входной сигнал — ненадежный контакт электрической цепи

P0729 — 6-я передача — некорректное передаточное отношение

P0730 — Некорректное передаточное отношение

P0731 — 1-я передача — некорректное передаточное отношение

P0732 — 2-я передача — некорректное передаточное отношение

P0733 — 3-я передача — некорректное передаточное отношение

P0734 — 4-я передача — некорректное передаточное отношение

P0735 — 5-я передача — некорректное передаточное отношение

P0736 — Передача заднего хода — некорректное передаточное отношение

P0740 — Электромагнитный клапан муфты блокировки гидротрансформатора — неисправность электрической цепи

P0741 — Электромагнитный клапан муфты блокировки гидротрансформатора — функционирование или «залипание» в закрытом состоянии

P0742 — Электромагнитный клапан муфты блокировки гидротрансформатора — «залипание» в открытом состоянии

P0743 — Электромагнитный клапан муфты блокировки гидротрансформатора — электрическая неисправность

P0744 — Электромагнитный клапан муфты блокировки гидротрансформатора — ненадежный контакт электрической цепи

P0745 — Электромагнитный клапан управления давлением рабочей жидкости КПП — неисправность электрической цепи

P0746 — Электромагнитный клапан управления давлением рабочей жидкости КПП — функционирование или «залипание» в закрытом состоянии

P0747 — Электромагнитный клапан управления давлением рабочей жидкости КПП — «залипание» в открытом состоянии

P0748 — Электромагнитный клапан управления давлением рабочей жидкости КПП — электрическая неисправность

P0749 — Электромагнитный клапан управления давлением рабочей жидкости КПП — ненадежный контакт электрической цепи

P0750 — Э/м клапан А переключения передач — неисправность электрической цепи

P0751 — Э/м клапан А переключения передач — функционирование или «залипание» в закрытом состоянии

P0752 — Э/м клапан А переключения передач — «залипание» в открытом состоянии

P0753 — Э/м клапан А переключения передач — электрическая неисправность

P0754 — Э/м клапан А переключения передач — ненадежный контакт электрической цепи

P0755 — Э/м клапан В переключения передач — неисправность электрической цепи

P0756 — Э/м клапан В переключения передач — функционирование или «залипание» в закрытом состоянии

P0757 — Э/м клапан В переключения передач — «залипание» в открытом состоянии

P0758 — Э/м клапан В переключения передач — электрическая неисправность

P0759 — Э/м клапан B переключения передач — ненадежный контакт электрической цепи

P0760 — Э/м клапан С переключения передач — неисправность электрической цепи

P0761 — Э/м клапан С переключения передач — функционирование или «залипание» в закрытом состоянии

P0762 — Э/м клапан С переключения передач — «залипание» в открытом состоянии

P0763 — Э/м клапан С переключения передач — электрическая неисправность

P0764 — Э/м клапан C переключения передач — ненадежный контакт электрической цепи

P0765 — Э/м клапан D переключения передач — неисправность электрической цепи

P0766 — Э/м клапан D переключения передач — функционирование или «залипание» в закрытом состоянии

P0767 — Э/м клапан D переключения передач — «залипание» в открытом состоянии

P0768 — Э/м клапан D переключения передач — электрическая неисправность

P0769 — Э/м клапан D переключения передач — ненадежный контакт электрической цепи

P0770 — Э/м клапан E переключения передач — неисправность электрической цепи

P0771 — Э/м клапан E переключения передач — функционирование или «залипание» в закрытом состоянии

P0772 — Э/м клапан E переключения передач — «залипание» в открытом состоянии

P0773 — Э/м клапан E переключения передач — электрическая неисправность

P0774 — Э/м клапан E переключения передач — ненадежный контакт электрической цепи

P0775 — Э/м клапан В управления давлением — неисправность

P0776 — Э/м клапан B управления давлением — функционирование или «залипание» в закрытом состоянии

P0777 — Э/м клапан В управления давлением — «залипание» в открытом состоянии

P0778 — Э/м клапан В управления давлением — электрическая неисправность

P0779 — Э/м клапан В управления давлением — ненадежный контакт электрической цепи

P0780 — Выбор передачи — неисправность переключения

P0781 — Выбор передачи, 1-2 — неисправность переключения

P0782 — Выбор передачи, 2-3 — неисправность переключения

P0783 — Выбор передачи, 3-4 — неисправность переключения

P0784 — Выбор передачи, 4-5 — неисправность переключения

P0785 — Электромагнитный клапан переключения / синхронизации передач — неисправность электрической цепи

P0786 — Электромагнитный клапан переключения / синхронизации передач — диапазон/функционирование

P0787 — Электромагнитный клапан синхронизации переключения передач — низкий уровень

P0788 — Электромагнитный клапан синхронизации переключения передач — высокий уровень

P0789 — Электромагнитный клапан синхронизации переключения передач — ненадежный контакт электрической цепи

P0790 — Переключатель выбора режима работы АКПП — неисправность электрической цепи

P0801 — Цепь блокировки включения передачи заднего хода — неисправность электрической цепи

P0802 — Управление АКПП, запрос неисправностей (MIL) — обрыв цепи

P0803 — Электромагнитный клапан цепи повышения передачи (1-4 передача), пропуски при переключении — неисправность электрической цепи

P0804 — Индикатор пропуска переключения в цепи повышения передачи (1-4 передача) — неисправность электрической цепи

Источник
