Решение проблемы пузатого или ошибка SRS

коды ошибок пневмоподвески прадо 120. 6l6WKI7VY4 VlRsvM0bP pRMRgw 100. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-6l6WKI7VY4 VlRsvM0bP pRMRgw 100. картинка коды ошибок пневмоподвески прадо 120. картинка 6l6WKI7VY4 VlRsvM0bP pRMRgw 100. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

В первую очередь благодарность alex7777999 за его подсказку в плане программы))

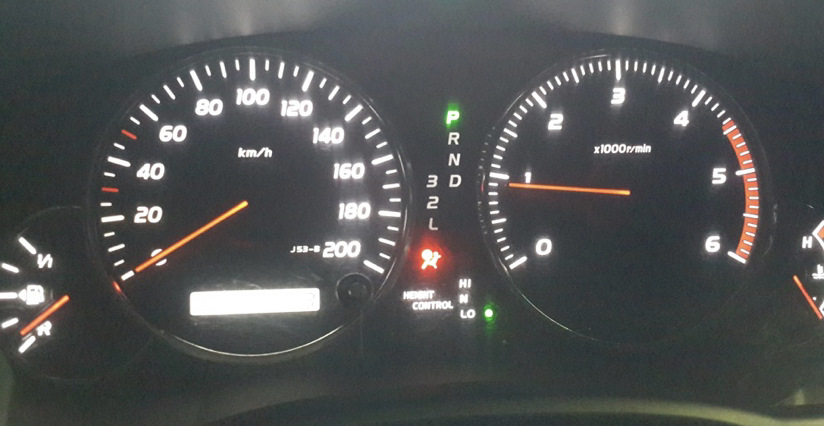

В общем с покупки машины висела ошибка аирбага.то пропадала, то появлялась(чаще конечно она висела.). с прошлой машины помню, что 90% случаев это улитка-заменил улитку. не фига не поменялось.

коды ошибок пневмоподвески прадо 120. lUoAAgIQz A 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-lUoAAgIQz A 960. картинка коды ошибок пневмоподвески прадо 120. картинка lUoAAgIQz A 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Покурил форумы: пишут, что сканером можно узнать, где именно беда, из подушек. в общем подкинув обычный елм и обычный torque ничего оно не показывало.обычные ошибки да.а вот именно пузатого-нет… задав вопрос в бж-сказали только дилерским сканером можно узнать. покупать шнурок или ехать к дилерам(далеко) желания не было вообще… и тут подсказали на андроид приложение ELMScan Toyota. на 4pda стыбзил крякнутую версию, чтоб не покупать, закинул на ведроид. Главное выбрать правильный тип подключения, иначе подушку тоже не покажет. и о Боги.ошибка выдалась.b1153

коды ошибок пневмоподвески прадо 120. tUoAAgIQz A 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-tUoAAgIQz A 960. картинка коды ошибок пневмоподвески прадо 120. картинка tUoAAgIQz A 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Это датчик положения сидения. ну в общем дело заняло 20минут…

Фотки не мои, не фоткал, т.к все элементарно:

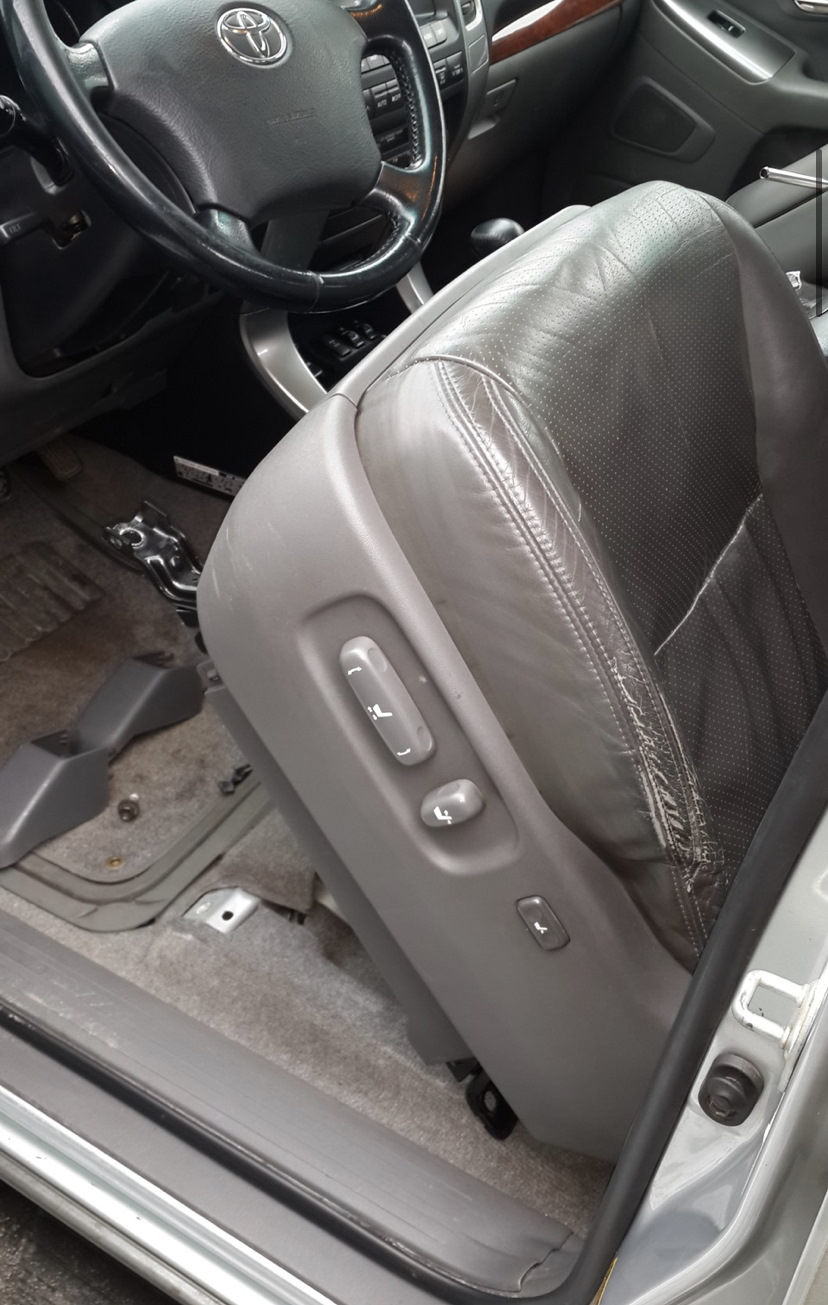

Откручиваем на 4 болта по кругу сидухи (на 14). И просто ложим сидушку на задний ряд

коды ошибок пневмоподвески прадо 120. VUoAAgIQz A 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-VUoAAgIQz A 960. картинка коды ошибок пневмоподвески прадо 120. картинка VUoAAgIQz A 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

коды ошибок пневмоподвески прадо 120. 1UoAAgIQz A 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-1UoAAgIQz A 960. картинка коды ошибок пневмоподвески прадо 120. картинка 1UoAAgIQz A 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

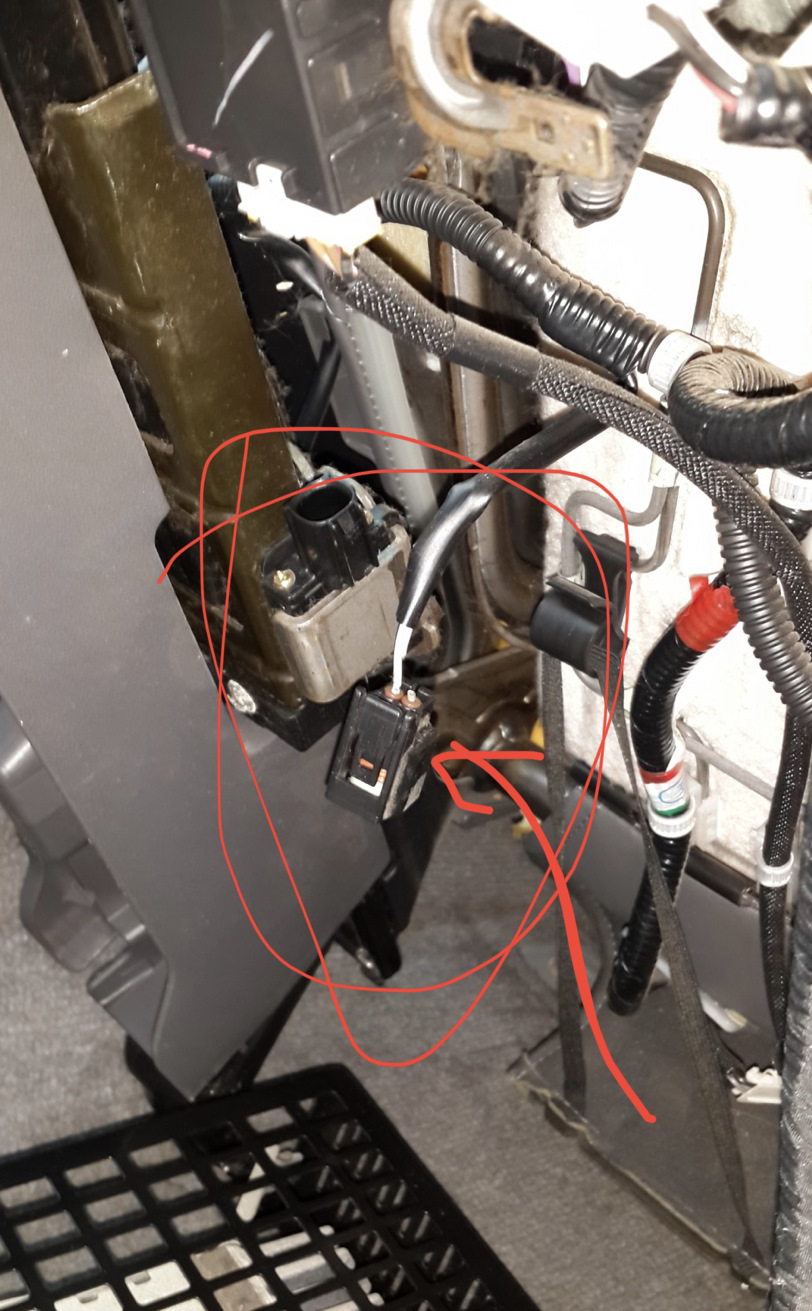

С ПРАВОЙ стороны на сиденьи штекер с двумя проводками. и вот один из них оторвался.так же, как и у этого паренька с фото))

коды ошибок пневмоподвески прадо 120. NUoAAgIQz A 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-NUoAAgIQz A 960. картинка коды ошибок пневмоподвески прадо 120. картинка NUoAAgIQz A 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

В общем откусил и второй провод, взял штекер, достал клемы, накинул новые провода по длинней и связал с теми, что уходят в косу, ну и собрал в обратной последовательности.

Ну и вуаля.толстый ушёл в закат.надеюсь я его больше не увижу))

Источник

#23 — Пневма часть/2

коды ошибок пневмоподвески прадо 120. baef34as 100. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-baef34as 100. картинка коды ошибок пневмоподвески прадо 120. картинка baef34as 100. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Недолго катался после «ремонта»
Крепление было выломано из-за закисшей тяги, а как позже оказалось и в закисшем датчике высоты.

коды ошибок пневмоподвески прадо 120. fa62746s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-fa62746s 960. картинка коды ошибок пневмоподвески прадо 120. картинка fa62746s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Внутри датчик по состоянию новый, но ось закисла и с трудом проворачивалась, к сожалению неразборная.

коды ошибок пневмоподвески прадо 120. 9262746s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-9262746s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 9262746s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Датчики под заказ долго и дорого. Случайно нашел у соклубника пару б/у датчиков, которые он купил из Уссурийска для профилактической замены. Поменял оба. Вместе с тягами и кронштейнами.

коды ошибок пневмоподвески прадо 120. c052746s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-c052746s 960. картинка коды ошибок пневмоподвески прадо 120. картинка c052746s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

коды ошибок пневмоподвески прадо 120. 972746s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-972746s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 972746s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

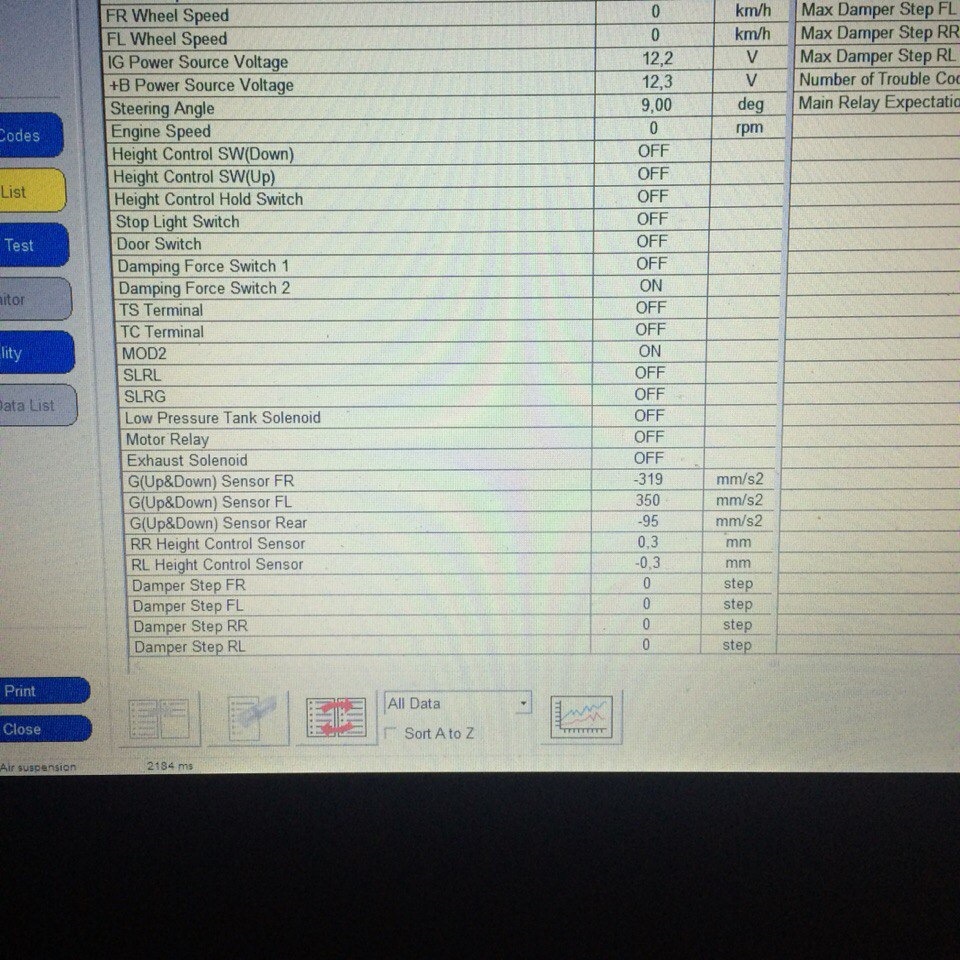

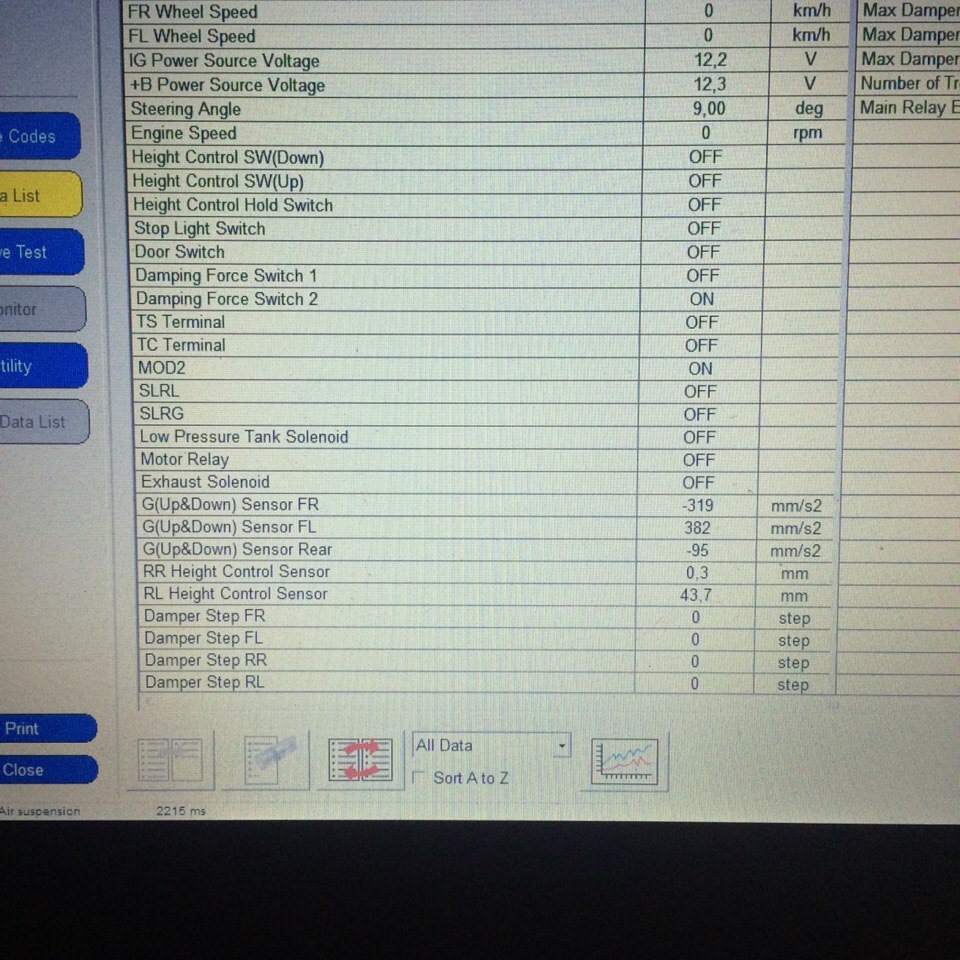

5. Подключаем сканер идем в закладку AIR SUSPENSION, открываем Data List, нужны показания RR (прав) и RL(лев) Height Control Sensor.
!ВАЖНО — ничего не заводим (только включаем зажигание для подключения сканера), в машину не садимся.

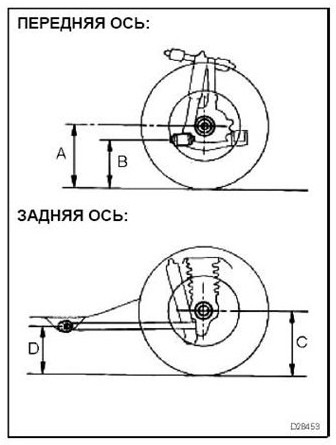

6. Регулируя тяги датчиков высоты в проушинах добиться нулевых (+/-) показаний датчиков высоты в сканере, с обеих сторон.
7. В этих положениях закрепляем датчики. Это будет отрегулированное положение «Normal».

коды ошибок пневмоподвески прадо 120. ea62746s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-ea62746s 960. картинка коды ошибок пневмоподвески прадо 120. картинка ea62746s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

коды ошибок пневмоподвески прадо 120. 5a62746s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-5a62746s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 5a62746s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Теперь остался один исправный датчик высоты, тяга и два кронштейна.

p/s поменял еще накладку на дверь пассажирскую, были сломаны крепления =(

Источник

Загорелась ошибка SRS. Самостоятельная диагностика и ремонт.

коды ошибок пневмоподвески прадо 120. dc70168s 100. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-dc70168s 100. картинка коды ошибок пневмоподвески прадо 120. картинка dc70168s 100. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Интересный опыт получил и даже не представляю сколько денег и времени сэкономил. Поделюсь, может кому пригодится.

Загорелась лампа ошибки SRS на приборке (эирбег/мужик с подушкой), т.е., если что, то подушки не сработают.
Звонок к ОД: у нас диагност по четвергам, запишитесь на следующую неделю, стоимость сказать не можем. Понятно, что, в любом случае, у меня появилось время на самостоятельную диагностику.

Во всем известной книге по ремонту Прадо 120 есть информация, что помимо компьютера, можно диагностировать ошибки путем замыкания нужных контактов разъема диагностики — машина входит в режим самодиагностики и по частоте вспышек индикаторов можно определить коды ошибок.

коды ошибок пневмоподвески прадо 120. ac3039s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-ac3039s 960. картинка коды ошибок пневмоподвески прадо 120. картинка ac3039s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

коды ошибок пневмоподвески прадо 120. 4ac3039s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-4ac3039s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 4ac3039s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

коды ошибок пневмоподвески прадо 120. 2ac3039s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-2ac3039s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 2ac3039s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

коды ошибок пневмоподвески прадо 120. 6ac3039s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-6ac3039s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 6ac3039s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Диагностика через замыкание скрепкой выдала нужные коды ошибок, но в том числе и по другим блокам:

-SRS 14 — Код DTC B0101/14 ОБРЫВ В ЦЕПИ ПИРОПАТРОНА ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ
-ABS 41 — Код DTC С1241/41 НИЗКОЕ ИЛИ ЧРЕЗМЕРНО ВЫСОКОЕ ПОЛОЖИТЕЛЬНОЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
-ABS 56 — Код DTC C1256/56 НИЗКОЕ ДАВЛЕНИЕ В ГИДРОАККУМУЛЯТОРЕ
-VSC 43 — Код DTC С1223/43 НЕИСПРАВНОСТЬ СИСТЕМЫ УПРАВЛЕНИЯ АБС

Дальше веселее. Нужно расшифровать коды. Был скачен нужный TechDoc, найдено описание кодов и схемы диагностики и ремонта.
Выложу дилерский мануал по коду DTC B0101/14, имеющего отношение к проблеме, остальные коды связаны с данной ошибкой или предыдущими разрядами аккумулятора (недавно померло реле регулятор, пришлось заменить).

коды ошибок пневмоподвески прадо 120. 1ac3039s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-1ac3039s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 1ac3039s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

коды ошибок пневмоподвески прадо 120. 5ac3039s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-5ac3039s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 5ac3039s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

коды ошибок пневмоподвески прадо 120. 3ac3039s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-3ac3039s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 3ac3039s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

коды ошибок пневмоподвески прадо 120. 7ac3039s 960. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-7ac3039s 960. картинка коды ошибок пневмоподвески прадо 120. картинка 7ac3039s 960. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

По мануалу выложенному выше выявил, что есть обрыв в области подушки водителя. Замеры показали что обрыв в улитке (спиральном подрулевом шлейфе). Разобрав улитку и без тестера увидел обломанную и подгоревшую в месте обрыва (?) нить. Тестером убедился, что обрыв именно в системе SRS.

З.Ы. Я к чему, ребята, — люблю Toyota за то, что многие проблемы можно решить самостоятельно и недорого.
З.Ы.Ы. а диагност у ОД наверно до сих пор не освободился.

Источник

Неисправности пневмоподвески на Прадо 120

Многие автолюбители жалуются на часто возникающие проблемы: в режиме покоя спускает пневмо 120 Прадо, и машина ложится на отбойники. При включенном двигателе компрессор накачивает пневму, и авто выравнивается. При обращении на СТО специалисты, не установив, что сломалось, предлагают заменить все – от блоков клапанов, до подушек. Материал поможет разобраться с устройством пневмоподвески и диагностикой неисправностей.

Что такое пневмоподвеска

Пневмоподвеска – система, регулирующая расстояние от днища машины до дорожного полотна, перераспределяя давление воздуха в подушках. Устанавливается на автомобилях премиум-класса и выше.

коды ошибок пневмоподвески прадо 120. img 5353. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-img 5353. картинка коды ошибок пневмоподвески прадо 120. картинка img 5353. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Состоит из следующих узлов:

Настройка, в зависимости от модели, производится автоматически или принудительно.

Предусмотрено три типа пневматических подвесок:

Тойота Прадо 120 оснащена третьим типом пневмоподвески из приведенных выше.

Пневматическая подвеска автомобиля состоит из следующих узлов:

коды ошибок пневмоподвески прадо 120. maxresdefault 4. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-maxresdefault 4. картинка коды ошибок пневмоподвески прадо 120. картинка maxresdefault 4. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

На Toyota Land Cruiser Prado 120 установлена задняя подвеска, работающая на сжатом воздухе, в отличие от Land Cruiser 100, оборудованного гидравлической системой.

Диагностика

Водителю рекомендуется регулярно проводить самодиагностику пневматической системы задней подвески. Для этого в салоне авто предусмотрен специальный разъем. Автомобиль комплектуется технической документацией с детальной инструкцией.

Чтобы избежать аварийных ситуаций с пневмоподвеской Тойоты Прадо 120, требуется регулярная диагностика в СТО с регулировкой системы или ремонтом, в зависимости от результатов обследования.

Необходимость обращения в сервисную службу возникает в следующих ситуациях:

Перед проведением диагностики машину моют и осматривают кузов, чтобы исключить дефекты и повреждения рамы. Если выяснится, что проблема непосредственно в пневмоподвеске, приступают к ее тестированию.

Диагностика проводится в два этапа:

Обнаруженная на ранней стадии неполадка позволит избежать нештатных ситуаций в пути.

Основные проблемы и их решение

Если не работает пневмоподвеска на Прадо 120, вероятны следующие варианты неисправностей:

Если ревизия и замена отдельных блоков пневмоподвески не дали результата, придется переустанавливать и настраивать заново всю систему.

Регулировка пневмоподвески

Правильно отрегулированная пневмоподвеска Prado 120 обеспечит комфорт и безопасность. Причины, требующие регулировки:

коды ошибок пневмоподвески прадо 120. 1dadb85s 1920. коды ошибок пневмоподвески прадо 120 фото. коды ошибок пневмоподвески прадо 120-1dadb85s 1920. картинка коды ошибок пневмоподвески прадо 120. картинка 1dadb85s 1920. В первую очередь благодарность alex7777999 за его подсказку в плане программы))

Для регулировки (калибровки) пневмоподвески Прадо 120 в блок управления загружаются данные по исходному (правильному) положению кузова с предварительным тестированием необходимых замеров. Манипуляции проводятся на СТО с использованием сверхточного электронного оборудования. После выполнения процедуры калибровки машина проходит проверочные испытания на трех режимах.

Ремонт

Для обеспечения надежной эксплуатации автомобиля в пределах нормативного срока службы, предусмотренного изготовителем, пневматическая подвеска нуждается в плановом техническом обслуживании и ремонте.

Учитывая качество российских дорог, пневмоподвеска требует особого внимания водителя. Специалисты сервиса технического обслуживания в короткие сроки проведут компьютерную и инструментальную диагностику с выявлением точной причины поломки, оценят степень износа деталей, очистят и «пропенят» пневмосистему. При необходимости будет сделана гарантийная ревизия или ремонт узлов:

Диагностику, ревизию и ремонт пневматического узла целесообразно проводить в специализированных сервисных центрах. Запчасти в таких СТО можно купить по ценам ниже рыночных, а обслуживание и ремонт оплатить по безналичному расчету.

Диагностика, регулировка и ремонт элементов пневмоподвески Прадо 120 на российских СТО в среднем обойдется (в российских рублях):

Приведены усредненные расценки, варьируемые в зависимости от комплектации, стоимости обслуживания, наличия запчастей, региона и пр.

Своевременно проведенное ТО с точной диагностикой и ремонтом (в случае необходимости) надолго сохранит авто на ходу, снизив амортизационные расходы.

Не стоит ждать, пока машина попадет в ДТП из-за разбалансировки узлов пневмосистемы, легко устраняемых в сжатые сроки.

Источник
