В автомобилях Шевроле коды ошибок могут быть двух- и пятизначными. Тип комбинации зависит от метода диагностики — в первом случае производится самостестирование, во втором — проверка с помощью компьютера или диагностического сканера.
В пятизначных комбинациях первый символ определяет принадлежность ошибки к системе, с которой связана проблема:
Второй символ в коде обозначает:
Третий символ кода ошибки свидетельствует о типе неисправности:
Четвертый и пятый символы указывают на порядковый номер ошибки.
Таблица с ошибками
Описание сообщений от бортового компьютера
Change Engine Oil Soon
Управляющий блок двигателя предупреждает о необходимости скорой замены моторной жидкости в силовом агрегате. Первое, что нужно делать, чтобы исправить проблему – проверить качество используемого расходного материала. Если в масле есть осадки и отложения, жидкость подлежит замене.
Low Engine Oil Level В
Электронным блоком управления (ЭБУ) зарегистрирован пониженный уровень масла в моторе. Пользователю надо произвести диагностику объема расходного материала и восполнить его в случае недостатка. Если нехватка жидкости серьезная, надо проверить масляную системы и сам двигатель на предмет наличия дефектов, которые могут привести к утечке.
Oil Pressure Low — Stop Engine
Бортовой компьютер автомобиля сообщает о пониженном уровне давления моторной жидкости в смазочной системе. Если такое сообщение появилось во время движения, пользователю надо остановить транспортное средство и выявить причину. Проблема обычно состоит в выходе из строя контроллера давления моторной жидкости.
Program Cluster
Сообщение от блока управления о необходимости проведения перепрограммирования приборной комбинации. Обычно такое предупреждение появляется после замены световых индикаторов в щитке либо проведения тюнинга панели.
Service Vehicle Soon
Сообщение о необходимости скорого проведения технического обслуживания автомобиля
Vehicle Overspeed
Предупреждение водителя о превышении скорости движения
Код
Описание ошибки
P0404
Неисправность в работе системы рециркуляции отработавших газов. Коды Р0404 или 0404 появляются при коротком замыкании на линии или обрыве проводки системы питания. Пользователю необходимо убедиться в том, что положение клапана EGR соответствует нормированному значению, а также произвести диагностику электроцепи «массы» и качества контакта с проводкой. При необходимости произвести замена клапана, а также вакуумной трубки, подключенной к нему. Проблема также может заключаться в неисправности контроллера температуры ЕГР либо наличии нагара на нем или клапане, расположенном во впускном коллекторе.
Р0660
Код 0660 является следствием неисправности системы изменения геометрии впускного коллектора. Ошибка носит периодический характер, поэтому пользователь может попробовать ее стереть из памяти блока управления, возможно, код больше не появится. Если пользователь недавно мыл силовой агрегат, то рекомендуется проверить все провода и разъемы на предмет попадания влаги и окисления на впускном коллекторе. Возможна неисправность приводного устройства системы.
P1403
Комбинации Р1403 или 1403 указывают на неполадки в работе системы рециркуляции отработавших газов. При поломке клапана EGR холостой ход двигателя работает нестабильно, расход горючего увеличивается, а из глушителя идет черный дым.
Основные причины, которые могут привести к блокировке клапана системы рециркуляции отработавших газов:
Неисправности двигателя
P0011
Нарушение в работе системы изменения фаз газораспределения, положение распределительных валов некорректное. Ошибка Р0011 записывается в память блока управления в случае, если задержки между фактическим и расчетным углом валов происходят более десяти раз подряд.
Чтобы скинуть ошибку после диагностики, необходимо определить причину проблемы:
Ошибка Р0171 (0171) приводит к следующим последствиям:
Причины, по которым проявляется данная ошибка:
Появлению кода 0303 предшествуют следующие проблемы:
Список признаков, которые проявляются при неисправной катушке зажигания:
Проблема может проявиться по следующим причинам:
Независимо от значения ошибки, проблема сопровождается сложностями в работе двигателя, включая недостаточный прогрев или перегрев силовой установки, а также снижение тяги и мощности.
Р0598
Некорректный сигнал о температуре двигателя, поступающий на управляющий модуль автомобиля. Вероятнее всего, причина проблемы заключается в неисправности системы управления нагревательным элементом термостата. Если проблема заключается в проводке, то нужно тестировать кабель на предмет заземления на «массу» и качество контакта устройства с электросетью. Также проблема может заключаться в самом нагревательном элементе или реле термостата. Если устройство заклинило в закрытом положении, то охлаждение силового агрегата будет недостаточным, что приведет к перегреву мотора.
P2096
Ошибка Р2096 появляется при обеднении топливовоздушной смеси в силовом агрегате. Данные на блок управления поступают от контроллеров кислорода, расположенных после катализатора авто. Ошибка свидетельствует об избытке кислорода в горючей смеси и нехватке топлива, поэтому работа двигателя ухудшается, включая скачки холостых оборотов и пропуски зажигания, а также снижение динамики.
Возможные причины проблемы, которые позволят скинуть ошибку и устранить неисправность:
Если проблема действительно имеет место и она не случайна, это проявляется следующими признаками:
Если данная проблема не связана с работой датчика или блока управления, то для устранения причины выполняются следующие действия:
Неисправности датчиков
P0037
Коды ошибок Р0037 или 0037 появляются при неполадках в работе нагревательного элемента датчика кислорода. Надо проверить проводку и само устройство.
P0102
Код 0102 является следствием заниженного сигнала, поступающего с контроллера положения массового расхода воздуха. Импульс, подающийся на модуль от расходомера, не соответствует нормированным параметрам и может быть причиной некорректного формирования топливовоздушной смеси.
P0107
Код Р0107 появляется при неисправности датчика давления в коллекторе, ошибка может быть связана с несоответствующим сигналом, поступающим с устройства. Фиксация проблемы производится при напряжении в электросети в диапазоне от 11 до 11.5 Вольт и абсолютном давлении в коллекторе, составляющим меньше 12 кПа.
P0108
Код Р0108 появляется при неполадках в работе контроллера абсолютного давления, расположенного во впускном коллекторе. Блок управления отмечает, что с устройства подается слишком высокий сигнал, не соответствующий нормированным параметрам.
Кроме причин, связанных с проводкой и самим датчиком, можно выделить следующие проблемы:
Ошибки датчиков кислорода
Р0030
Данный код сообщает о неисправности электроцепи, подключенной к нагревательному элементу первого лямбда-зонда. Сначала пользователю надо выполнить диагностику электролинии управления подогревательным компонентом на предмет повышенного сопротивления. Если рабочий параметр оказался выше нормированного, автовладельцем производится диагностика напряжения.
P0130
Ошибка 0130 появляется при неполадках в работе кислородного контроллера 1, установленного до нейтрализатора. Блок управления фиксирует некорректный сигнал, исходящий от устройства. Надо выполнить диагностику проводки и контактных элементов датчика.
P0131
Ошибка Р0131 (0131) фиксируется при критически низком напряжении, зарегистрированном на линии управления первого лямбда-зонда, расположенного до нейтрализатора. Проблема может заключаться в пониженной передачи кислорода для формировании топливовоздушной смеси.
P0132
Комбинация Р0132 указывает на повышенное напряжение, зарегистрированное в цепи первого кислородного контроллера, расположенного в банке 1 двигателя.
Возможные причины неисправности:
Причины, которые могли привести к появлению этой проблемы:
Рекомендации для устранения проблемы:
Причины, по которым могла появиться проблема:
Неисправности проводки
B1006 (9006)
Блок управления зарегистрировал перегрузку по току при срабатывании поворотных огней. Вероятнее всего, повышенный сигнал связан с замыканием на линии питания поворотников. Ошибка может быть связана с неисправностью предохранительного устройства, реле либо замыканием их контактов.
B0012
Повреждение электроцепи или неверный сигнал на линии подушки безопасности, установленной в рулевом колесе
B0015
Ошибка сообщает о неисправности в работе электроцепи преднатяжителя подматывающего механизма ремня безопасности. Диагностике подлежит устройство, расположенное со стороны водителя.
Возможные причины проблемы:
Для устранения проблемы нужно проверить следующие элементы:
Возможные причины проблемы:
Диагностика проблемы Р0138 (0138):
Диагностика проблемы производится следующим образом:
Проверка производится следующим образом:
Также диагностике подлежат следующие составляющие:
Неисправности электронных модулей и цифровых шин связи
C0561
Ошибка С0561 дословно переводится как «информация об отключении системы сохранена – получены недостоверные данные». Полной диагностике подлежит блок управления ручным тормозом, поскольку данный узел получает некорректный импульс либо на него не поступают сигналы от других устройств.
P0513
Управляющий модуль автомобиля зафиксировал некорректный ключ блокиратора двигателя. Если иммобилайзер не распознает элемент управления, можно попробовать завести силовой агрегат с применением дополнительного электронного транспондера.
Р0560
Если диагностика бортовым компьютером помогла считать и узнать код 0560, это означает, что напряжение в электросети ниже минимального значения.
Возможные причины проблемы:
Возможные причины, которые могут предшествовать появлению данной комбинации:
Неисправности коробки передач
B1018 (9018)
Дословно данный код расшифровывается как «сброс электронного блока управления». Данная проблема не является ошибкой электронной системы управления двигателем, а заключается в неполадках пакета в местной интеграции бортового компьютера. Проблема носит программный характер.
P080A
Код ошибки указывает на то, что не получены данные с положения педали сцепления. Такая проблема может проявляться после замены или ремонта модуля трансмиссионного агрегата либо датчика сцепления. При такой проблеме двигатель может глохнуть на холостом ходу, часто ощущаются провалы (авто не реагирует на газ). Также возможна произвольная остановка силового агрегата при переключении передач. Для адаптации устройства потребуется изменение прошивки или специальный сканер.
P0700
Коды Р0700 и 0700 являются следствием неполадок, зафиксированных в работе блока управления коробкой передач либо системе управления скоростями. Для поиска проблемы надо произвести диагностику правильности функционирования выключателя тормозов («лягушки»). Также диагностике подлежит контроллер положения рычага автоматической трансмиссии, поскольку этот узел передает сигналы на переключение скоростей. Ошибка характерна только для автоматических агрегатов.
Р0711
Рабочие характеристики электролинии контроллера температуры масла в трансмиссионном агрегате не соответствуют нормированным показателям. Проблема может заключаться в самом датчике или его проводке. Ошибка фиксируется в случае, если температуры расходного материала в трансмиссии поменялась не более, чем на пять градусов за десять минут с момента запуска мотора. Если датчик и его проводка работоспособны, то рекомендуется проверить качество самой жидкости. При наличии следов отложений и осадков производится замена трансмиссионного масла.
Р0751
Ошибка относится к неполадкам в работе трансмиссионного агрегата. Блок управления сообщает о том, что нарушена работа электромагнитного клапана переключения первой передачи. Устройство заедает в отключенном положении. При такой ошибке управляющий модуль коробкой передач производит блокировку первой скорости, а также блокирует работу холостого хода на нейтрали.
P0752
Блок управления транспортным средством указывает на сбои в функционировании электромагнитного клапана переключения первой передачи. Отмечается, что устройство заклинивается в активированном состоянии. Управляющий модуль коробкой передач фиксирует проскальзывание агрегата более 400 оборотов в минуту в течение 1,5 секунд при выданной команде третьей передачи. Ошибка регистрируется в случае, если проблема повторяется пять раз подряд.
При такой ошибке возможен переход трансмиссионного агрегата в аварийный режим, поскольку блок управления коробкой:
Ошибки самодиагностики Шевроле Ланос
1
Низкий уровень сигнала, зафиксированный блоком управления от датчика положения заслонки дроссельного механизма. Импульс выходит за нижний предел допустимого диапазона.
2
Сигнал датчика положения дроссельной заслонки завышенный. Надо проверить работу устройства и его контакты.
Чтобы устранить проблему, можно провести регулировку контроллера:
Если проблема не носит случайный характер и линия управления устройством, то она сопровождается следующими признаками:
Чтобы устранить проблему, надо проверить качество подключения и выполнить промывку элементов.
18
Датчик детонации автомобиля неисправен или с устройства поступает некорректный сигнал. Надо проверять проводку и разъем.
19
Микропроцессорный блок автомобиля фиксирует неверный импульс, поступающий от регулятора положения коленчатого вала
21
Высокое напряжение на линии управления контроллером положения дроссельной заслонки. Проблема может заключаться в поломке электродвигателя механизма или его плохом контакте с электросетью автомобиля. Надо тестировать проводку и качество подключения, причина неисправности может заключаться в замыкании обмоток самого электромотора.
Если данная проблема не связана с работой датчика или блока управления, то для устранения причины выполняются следующие действия:
Если проблема действительно имеет место и она не случайна, это проявляется следующими признаками:
Основные причины, которые могут привести к блокировке клапана системы рециркуляции отработавших газов:
Если неисправность не связана с клапаном, то нужно визуально осмотреть все магистрали и патрубки системы рециркуляции отработавших газов на предмет целостности.
33
Неполадки, связанные с работой регулятора абсолютного давления, расположенного во впускном коллекторе. Управляющий модуль сообщает, что с контроллера подается критически высокое напряжение, не соответствующее заводским значениям.
Кроме причин, связанных с проводкой и самим датчиком, можно выделить следующие проблемы:
Возможные причины проблемы, которые позволят удалить код неисправности и устранить проблему:
Ошибки самодиагностики
01
Сбои в работе микропроцессорного устройства. Причина проблемы может состоять в отключении разъема или повреждении контактов, а также программных неполадках. Если соединение модуля качественное, проблему следует искать в самой прошивке.
02
Бортовой компьютер автомобиля зарегистрировал повреждение линии управления датчика уровня топлива в бензобаке. Проблема может состоять в замыкании контактов или неисправности топливного насоса.
04
Критически высокий уровень напряжения, зарегистрированный в электросети транспортного средства. Рабочий параметр составляет более 16 вольт, поэтому пользователю надо выполнить детальную диагностику работы аккумуляторной батареи и генератора.
08
Уровень напряжения в электросети авто слишком низкий. Для поиска причины также потребуется диагностика аккумулятора и генератора.
12
Неисправность в работе контрольной лампочки диагностики. Проблема может заключаться в самом световом индикаторе либо его проводке или контактах. Иногда ошибка связана со скачками напряжения, обусловленными неисправностями аккумулятора.
13
Отсутствие сигнала, поступающего на микропроцессорный модуль от кислородного контроллера
14
На управляющий модуль автомобиля подается импульс о перегреве антифриза в охладительной системе. Данная проблема может стать причиной перегрева силового агрегата.
15
Температура охлаждающей жидкости в двигателе не соответствует норме и значительно ниже допустимого порога
16
В электросети автомобиля критически высокое напряжение. Проблема обычно заключается в неисправности аккумулятора. Если его заряд слишком низкий, генератору приходится работать при более высокой мощности, чтобы компенсировать разряд.
17
Пониженный уровень напряжения в электросети машины
19
Некорректный сигнал, поступающий от контроллера положения коленвала мотора на блок управления
21
Неисправность в работе механизма дроссельной заслонки. Контроллер, установленный на механизме, подает критически высокий сигнал на блок управления машиной.
22
Пониженный импульс, исходящий от датчика положения заслонки дроссельного узла
23
Повышенный сигнал, не соответствующий норме, зафиксированный на линии питания контроллера температуры всасываемого воздуха
24
Неисправен датчик скорости. Проблема заключается в отсутствии сигнала, поступающего с устройства, потому причина может состоять в повреждении проводки или отсоединении контакта. Также иногда проблема проявляется в результате засорения колодки.
25
Пониженный сигнал, зарегистрированный на линии питания регулятора температуры всасываемого воздуха
27, 28
Неисправности, связанные с работой потенциометра системы отработавших газов. Сигнал, поступающий с датчика, находится на критически высоком или низком уровне.
33
Данный код может обозначать неисправность контроллера массового расхода воздуха либо регулятора абсолютного давления. Независимо от расшифровки ошибки, проблема состоит в повышенном сигнале, зафиксированном на линии управления и питания датчика. Надо проверять проводку, а также убедиться в отсутствии скачков напряжения на линии. Проблема может состоять в плохом контакте.
34
Аналогичная проблема, связанная с работой датчиков абсолютного давления либо массового расхода воздуха. В данном случае причина заключается в критически низком сигнале, зафиксированном на линии управления и питания.
35
Обороты холостого хода двигателя не соответствуют нормированным значениям. Проблема может заключаться в датчике оборотов либо неисправности блока управления.
41
Некорректный импульс, поступающий с контроллера фазы
42
Неполадки в работе электролинии управления электронной системой зажигания. Возможная неисправность самого замка. Требуется детальная диагностика проводки и контактов. Если все компоненты целые. Пользователю надо убедиться в работоспособности элементов системы зажигания, включая работу блока управления и распределительного устройства.
43
Некорректный сигнал, поступающий от контроллера детонации
44
Ошибка, указывающая на обеднение горючей смеси
45
В цилиндрах силового агрегата зафиксировано переобогащение топливовоздушной смеси
49
Неполадка, связанна яс потерей вакуума, требуется диагностика элементов систем на предмет герметичности
51
Ошибка постоянной запоминающей памяти блока управления. Проблему надо искать в программной неисправности или сбоях прошивки. Причина также может заключаться в плохом контакте модуля с проводкой.
52
Неисправность оперативного запоминающего устройства. Если блок управления рабочий, то проблема заключается в проводке. Также причина может состоять в длительном воздействии влаги на управляющий модуль, что привело к окислению контактов и выходу из строя платы.
53
Отсутствие сигнала, поступающего с контроллера системы отработавших газов. В автомобилях Нива данная ошибка указывает на повышенное напряжение, зафиксированное на линии.
54
Блок управления сообщает об отсутствии сигнала, поступающего с октан-корректора. Надо проводить диагностику контактов и проводки датчика.
55
Микропроцессорный модуль зарегистрировал обеднение топливовоздушной смеси при повышенной нагрузке на силовой агрегат. В автомобилях Нива данная ошибка указывает неисправность в работе блока управления мотором.
61
Неисправность лямбда-зонда, дословно данная ошибка указывает на «деградацию» контроллера
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Тестируем МАР (Датчик абсолютного давления) GM V6 3,1L (LG6)
Сие повествование будет не о конкретно моем автомобиле с двигателем в 3800 кубиков, а о автомобилях с сердцем 3,1 литра. В предыдущей статье о диагностике MAF, TPS, ДТОЖ я пропустил МАР датчик двигателя 3,1 литра, но у читателей возникли вопросы и я решил тиснуть небольшую статейку по этому вопросу.
Важное уточнение: мозги не сразу начинают взаимодействовать с датчиками. После запуска двигателя некоторое время мозг сам готовит смесь по заложенной в него программе. Он обогащает топливную смесь, затем, по мере прогрева, датчик температуры посылает в мозги информацию, что мотор слегка прогрет и включаются датчики, благодаря которым уже начинает выстраиваться нужное соотношение топливо/воздух. Проверку датчика МАР нужно проводить на прогретом хотя бы 5 минут двигателе.
Для начала делаем тест скрепкой и читаем ошибки. Как это сделать, в той же статье про MAF, TPS, ДТОЖ. Ошибки МАРа это код 33 и код 34.
Код 33 Проверить вакуумные шланги от МАРа. Проверить контакты разъема, проводку от датчика до мозгов.
Код 34. Появляется при низком уровне напряжения от МАРа. ЕСМ (мозг) в этом случае начнет игнорировать показания МАРа и начнет лить топливо по заложенной в него средней программе. Чтобы не терялась динамика, он начнет лить топлива всегда больше, чем нужно. Отсюда возросший аппетит, закопченные свечи.
В обоих случаях может потребоваться замена датчика на новый.
Как проверить сам датчик. Для любителей поковыряться с извращениями, ниже будет помещена схема диагностики датчика, которая не оставит шансов датчику притвориться живым, если он помер. Данные взяты из источника, вызывающего доверие)

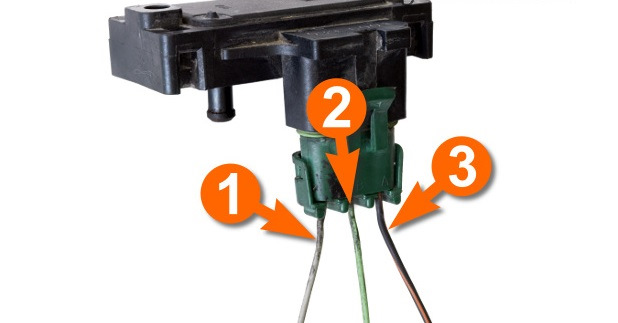

Тест 1. Проверка питания датчика по ПЛЮСУ. Так как датчик получает питание непосредственно от мозгов PCM, то тест нужно проводить крайне аккуратно, во избежание короткого замыкания, иначе к неисправностям добавите еще и мозги. 1) Красный (+) щуп мультиметра на провод под №1. 2) Черный щуп на провод №3. 3) Мультиметр в режим измерения постоянного напряжения. 4) Включаем зажигание, но не заводимся. 5) Должно быть 5 вольт. Нет? Следующий тест.
Тест 2. Проверка питания датчика по МАССЕ. Итак, предыдущий тест ничего не показал. Возможно, нет массы. 1) Красный (+) щуп мультиметра на провод под №1. 2) Черный щуп на минус аккумулятора. — отличие от предыдущего теста 3) Мультиметр в режим измерения постоянного напряжения. 4) Включаем зажигание, но не заводимся. 5) Должно быть 5 вольт. Да? Накрылась цепь массы. Нет? Значит, два варианта — либо накрылся PCM и не выдает 5в или провод от PCM до датчика.
Если же оба питания есть, то самое время проверить сам датчик. Тест 3. Проверка показаний датчика 1) Подключаем мультиметр КРАСНЫМ проводом к клемме «2». ЧЕРНЫЙ к минусу аккумулятора. Режим измерения постоянного напряжения. Включаем зажигание, но не заводим. Напряжения должны быть в пределах, указанных в таблице ниже. Все в порядке? Идем к следующему шагу. Нет? Замена датчика.
2) Приложите вакуум 34 КРа и замерьте напряжение на датчике. Должно быть ниже 1,2…2,3 вольта. Все в порядке? Следующий шаг. Нет? Замена датчика. ВНИМАНИЕ! Датчик должен реагировать на изменение давления моментально! Если есть какая-то задержка, это означает, что датчик неисправен. (вы жмете на газ, давление во впуске падает, пора, вот уже надо лить больше топлива, а до мозгов это еще не дошло, датчик «тормозит»)
ТАБЛИЦА давлений — напряжений
3) Никаких повреждений МАРа вы не нашли. Тогда остаются ваккумый шланг и проводка до мозгов. Итак, ищем напряжение питания.
Еще раз повторюсь: не прокалывайте щупами изоляцию проводов! Последствия будут не сразу и вы вспомните всех святых, вспомните о своих половых отношениях с мамашами конструкторов этого авто, и лишь спустя какое-то количество времени и нервов до вас дойдет, что причина обрыва и окисления проводов ВНУТРИ изоляции вы сами.
