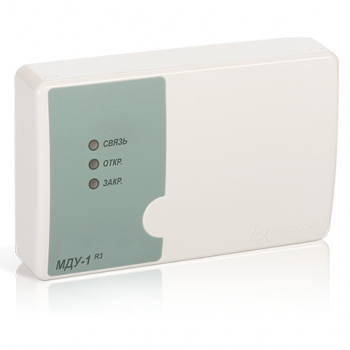

МДУ-1 ПРОТ. R3 Модуль управления клапаном дымоудаления.
Купить по клубной цене
Модули управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1 прот.R3, МДУ-1С прот.R3 предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Особенности:
| Количество управляемых клапанов | 1 |
| Питание | от АЛС (24-36 В) |
| Ток, потребляемый от АЛС, не более | 0,3 мА |
| Напряжение питания МДУ-1 прот.R3 и МДУ-1С прот.R3 при управлении: приводом на 24 В DC приводом на 230 В AC | ист. питания 24±4В сеть 220 В, 50 Гц |
| Нагрузочная способность реле: МДУ-1 прот.R3 МДУ-1C прот.R3 | 24 В DC, 2 А или 230 В AC, 0,25 А 24 В DC, 5 А или 230 В AC, 5 А |
Технические характеристики МДУ-1 ПРОТ. R3:
Модуль предназначен для управления следующими типами приводов клапана:
Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля. МДУ-1 прот.R3 отличается от МДУ-1С прот.R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны.
МДУ-1 прот.R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.
Модуль управления клапаном дымоудаления обеспечивает:
Возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».
Модуль управления клапаном МДУ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Схемы подключения привода клапана к модулю МДУ-1 прот.R3
Схема подключения реверсивного электропривода к модулю МДУ-1 прот.R3
При подаче напряжения на соответствующую обмотку привода, заслонка клапана переводится либо в защитное положение, либо в нормальное положение. При достижении конечного положения или превышении времени движения – напряжение с привода снимается.
Схема подключения электропривода с возвратной пружиной к модулю МДУ-1 прот.R3
При подаче напряжения на обмотку привода, заслонка клапана переводится в нормальное положение и взводится возвратная пружина. При достижении конечного положения напряжение с привода не снимается, удерживая его во взведенном положении. При снятии напряжения клапан под действием пружины переводится в защитное положение.
Схема подключения электромагнитного привода с ручным возвратом к модулю МДУ-1 прот.R3 Переход в защитное положение осуществляется после подачи напряжения на электромагнитный фиксатор, удерживающий заслонку в нормальном положении. Напряжение с фиксатора снимается либо при поступлении сигнала «заслонка открыта» либо по истечении заданного времени. Перевод заслонки в нормальное положение производится вручную.
Характеристики МДУ-1 ПРОТ. R3:
Задайте вопрос специалисту о МДУ-1 ПРОТ. R3 Модуль управления клапаном дымоудаления.
МДУ-1 ИСП.02 Рубеж Модуль управления клапанами дымоудаления
Купить МДУ-1 ИСП.02 Рубеж по выгодным ценам в магазине СЕКТОР-СБ:
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80
Описание МДУ-1 ИСП.02 Рубеж:
Модуль управления Рубеж МДУ-1 исп.02 применяется для контроля и управления огнезадерживающими клапанами или клапанами дымоудаления в составе комплексных систем противопожарной защиты, построенных на базе оборудования РУБЕЖ. Прибор подключается в адресный шлейф сигнализации и при поступлении на него сигнала от ППКП, осуществляет управление электромагнитными, электромеханическими и реверсивными приводами клапанов системы дымоудаления с питанием 24В. Кроме того учтена возможность подключения кнопок ручного управления.
Конфигурирование и настройка модуля производится с ППКП и включает следующие параметры:
МДУ-1 исп.02 выполняет контроль линий связи с приводами клапанов и кнопками ручного пуска на обрыв и КЗ, контроль положения заслонки клапана и наличия электропитания.
МДУ-1-R3 Модуль управления клапаном дымоудаления
Купить по клубной цене
Модуль управления клапаном дымоудаления или огнезадерживающим клапаном предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.
Назначение: модули управления клапаном дымоудаления или огнезадерживающим клапаном предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Модуль предназначен для управления следующими типами приводов клапана:
Основные особенности МДУ-1-R3:
Основные функции:
Технические характеристики:
МДУ-1-R3, МДУ-1C-R3
| Количество управляемых клапанов | 1 |
| Питание | от АЛС (24-36 В) |
| Ток, потребляемый от АЛС, не более | 0,3 мА |
| Напряжение питания МДУ-1 прот.R3 и МДУ-1С прот.R3 при управлении: приводом на 24 В DC приводом на 230 В AC | ист. питания 24±4В сеть 220 В, 50 Гц |
| Нагрузочная способность реле: МДУ-1 прот.R3 МДУ-1C прот.R3 | 24 В DC, 2 А или 230 В AC, 0,25 А 24 В DC, 5 А или 230 В AC, 5 А |
Модуль предназначен для управления следующими типами приводов клапана:
Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля. МДУ-1 прот.R3 отличается от МДУ-1С прот.R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны.
МДУ-1 прот.R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.
Модуль управления клапаном дымоудаления обеспечивает:
Возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».
Модуль управления клапаном МДУ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Схемы подключения привода клапана к модулю МДУ-1 прот.R3
Схема подключения реверсивного электропривода к модулю МДУ-1 прот.R3
При подаче напряжения на соответствующую обмотку привода, заслонка клапана переводится либо в защитное положение, либо в нормальное положение. При достижении конечного положения или превышении времени движения – напряжение с привода снимается.
Схема подключения электропривода с возвратной пружиной к модулю МДУ-1 прот.R3
При подаче напряжения на обмотку привода, заслонка клапана переводится в нормальное положение и взводится возвратная пружина. При достижении конечного положения напряжение с привода не снимается, удерживая его во взведенном положении. При снятии напряжения клапан под действием пружины переводится в защитное положение.
Схема подключения электромагнитного привода с ручным возвратом к модулю МДУ-1 прот.R3
Переход в защитное положение осуществляется после подачи напряжения на электромагнитный фиксатор, удерживающий заслонку в нормальном положении. Напряжение с фиксатора снимается либо при поступлении сигнала «заслонка открыта» либо по истечении заданного времени. Перевод заслонки в нормальное положение производится вручную.
