пассат б3 диагностика блинк кодами
диагностика ЭБУ Mono-Jetronic медленные коды
Давно читал про диагностику ЭБУ на Volkswagen. Не вникал во все тонкости, и мне казалось, что это что-то заоблачное, что надо куда-то ехать к специально обученным людям, которые присоединят к твоей машине чудо-шнурок, который будет считывать туеву хучу ошибок)
Как оказалось, всё проще. Ошибки можно считывать с помощью простого светодиода и так называемых блинк-кодов. Это простейшая процедура, на которую мне потребовалось каких-то 15 минут своего драгоценного времени.
В Интернете предостаточно информации, но я воспроизведу свой опыт у себя в БЖ, авось кого-нибудь заинтересует случайно)
Чтобы соорудить приблуду для диагностики (назовём её VAG-COM v 1.1=), нам потребуется:
1. светодиод 12 V ($1);
2. кусочек обычного провода длиной где-то 10 см. (нашёл в гараже).
У B3 есть диагностические разъёмы, которые могут располагаться в разных местах автомобиля. У меня они находятся под кожухом рычага КПП.
Попытаюсь объяснить принцип диагностики на пальцах, для таких же нубов в электрике и электронике, как и я=) (схема прилагается):
1. прогреваем двигатель, затем глушим автомобиль;
2. снимаем кожух рычага КПП, находим там 2 разъёма: чёрный и коричневый;
3. к верхнему контакту чёрного разъёма подключаем плюс светодиода (длинная ножка);
4. к нижнему контакту коричневого разъёма подключаем минус светодиода (короткая ножка);
5. к нижнему контакту чёрного разъёма подключаем кусочек провода (второй конец никуда пока не подключаем);
6. включаем зажигание, светодиод загорается, это значит, что всё подключено правильно;
7. запускаем двигатель, светодиод тухнет;
8. на 3-5 секунд соединяем не подключенный конец провода с ножкой-минусом светодиода, затем разъединяем;
9. светодиод загорается на 2-3 секунды («пилот-сигнал», означающий, что считывание ошибок началось);
10. затем светодиод начинает передавать код ошибки: сигналы идут по 4 группы, в каждой из которых может быть от 1 до 4 вспышек; эти группы разделяются секундной паузой, затем опять следует «пилот-сигнал»; далее код той же ошибки повторяется автоматически;
11. чтобы перейти к считыванию следующей ошибки, нужно опять замкнуть провод на минус светодиода;
12. считывание надо проводить до тех пор, пока не появится код 0-0-0-0 или 4-4-4-4, что будет говорить об окончании диагностики;
13. глушим двигатель.
Вот коды ошибок ЭБУ «Mono-Jetronic»:
1-1-1-1 Электронный блок управления;
2-1-2-1 Выключатель дроссельной заслонки;
2-1-2-2 Датчик частоты вращения коленвала;
2-2-1-2 Датчик положения дроссельной заслонки;
2-3-1-2 Термодатчик охлаждающей жидкости;
2-3-2-2 Термодатчик воздушного потока;
2-3-4-1 Предел регулирования по лямбда-зонду;
2-3-4-2 Лямбда-зонд;
2-3-4-3 Напряжение лямбда-зонда;
4-4-4-4 Отсутствие ошибок в ЭБУ;
0-0-0-0 Конец индикации кода ошибки.
Много ошибок мне считать не удалось, т.к. при первом же коде я увидел вожделенное значение 4-4-4-4, говорящее о том, что ошибок нет (тьфу х3=).
После диагностики можно как-то сбрасывать ошибки, но я не стал даже в это вникать, т.к. сбрасывать мне было нечего) Вот такой вот VAG-COM у меня получился: быстро, просто и бюджетно)
Ещё, начитавшись форумов, заинтересовался сооружением постоянно действующей приспособы для диагностки. Для этого необходимо собрать такую же схему, всё надёжно подключить, но вместо того, чтобы замыкать и размыкать провод вручную, вставить в схему выключатель. Диод можно вывести на приборку, а выключатель в любое удобное место. Таким образом, диагностикой ошибок можно будет воспользоваться в любое удобное время без лишних усилий. Как-нибудь, возможно, заморочусь этим.
Спасибо за внимание! Если что непонятно, спрашивайте) Буду рад помочь)

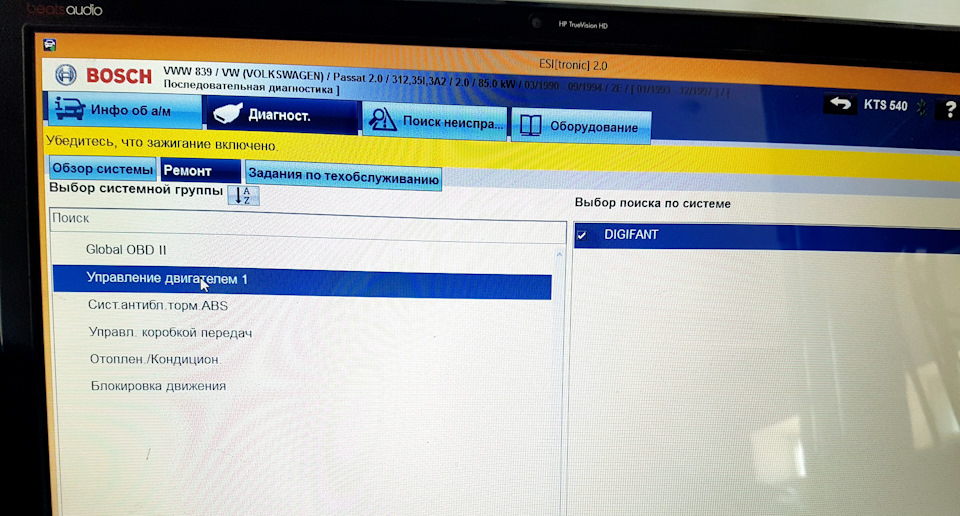

Диагностика двигателя Passat B3.

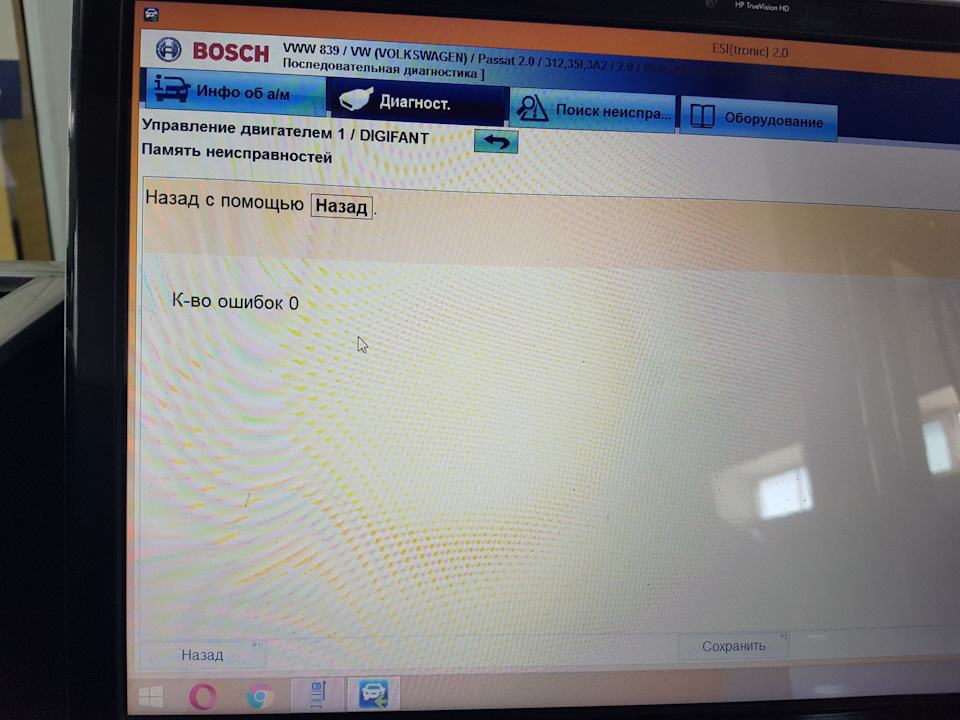

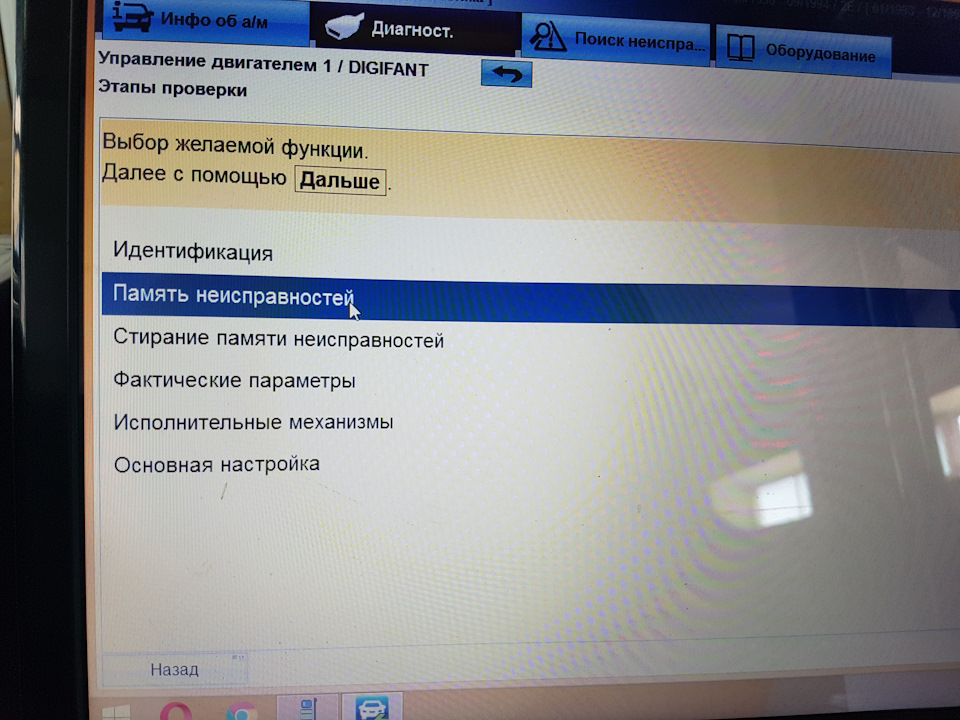

Включаем зажигание, сморим ошибки. Их нет.

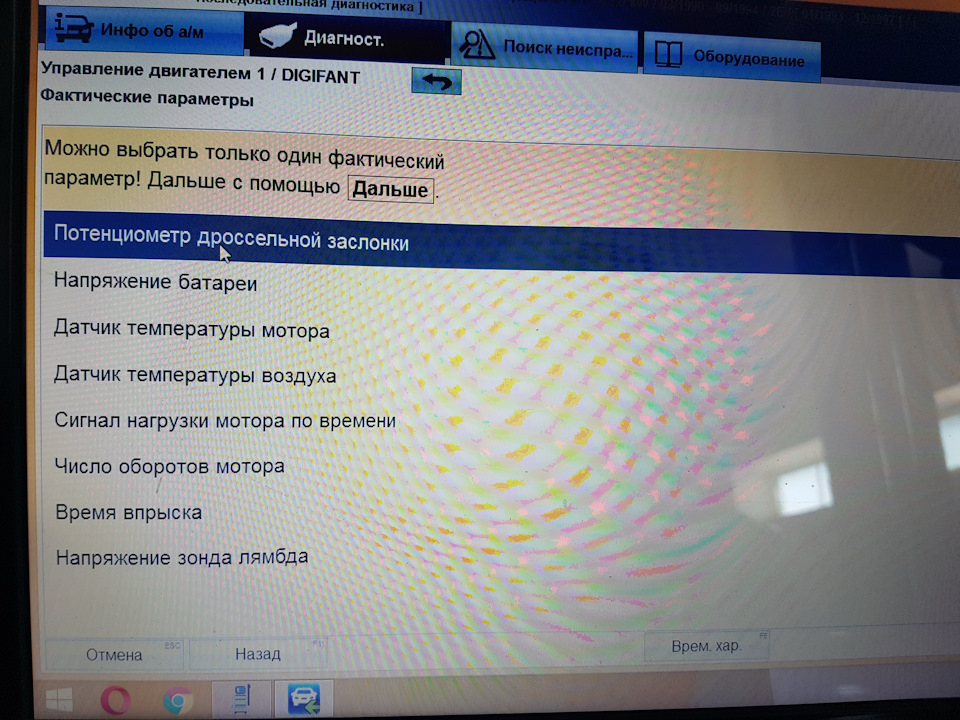

Заходим в фактические параметры. На 2Е довольно таки небольшой список на что можно взглянуть, но его вполне достаточно опытному диагносту для поиска неисправности.

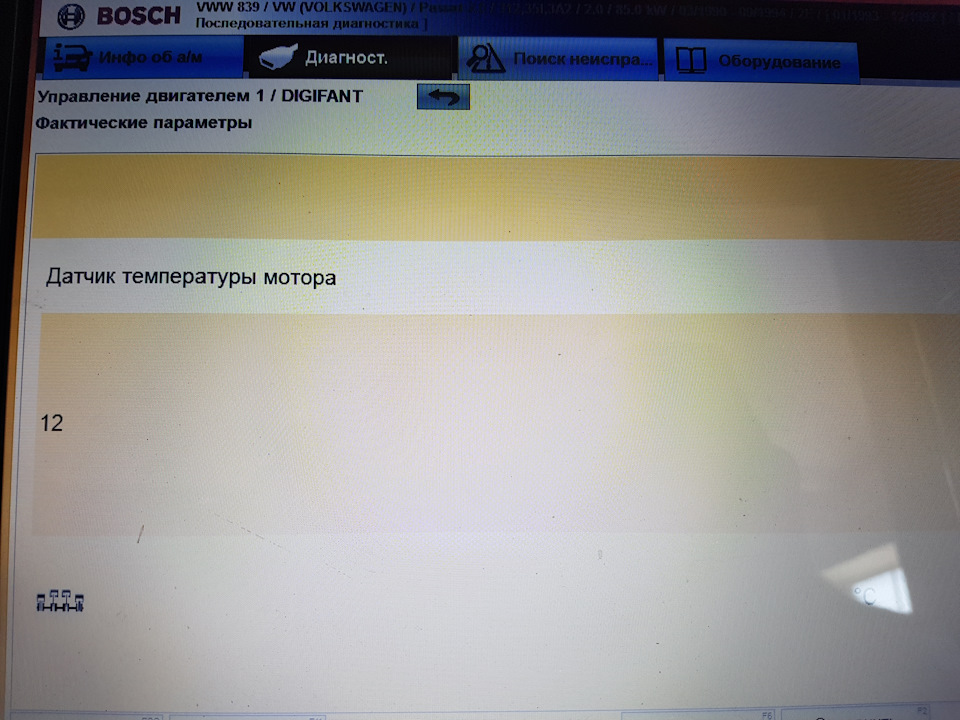

Начнем по порядку. Датчик температуры мотора
Показывает 12 градусов. Ну может быть, так как двигатель не прогревал совсем.

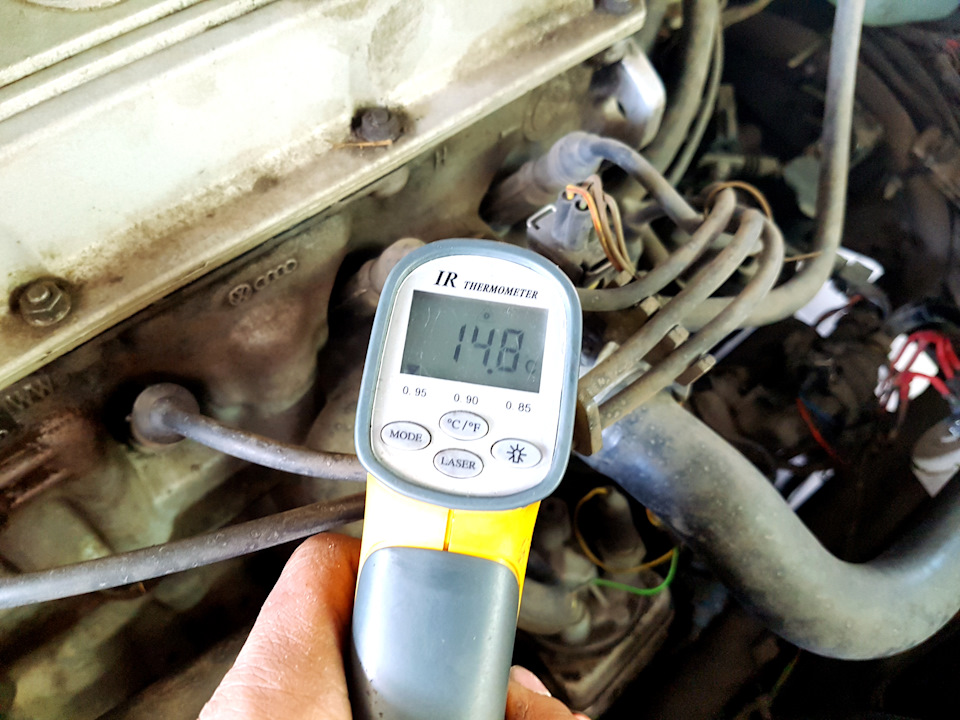

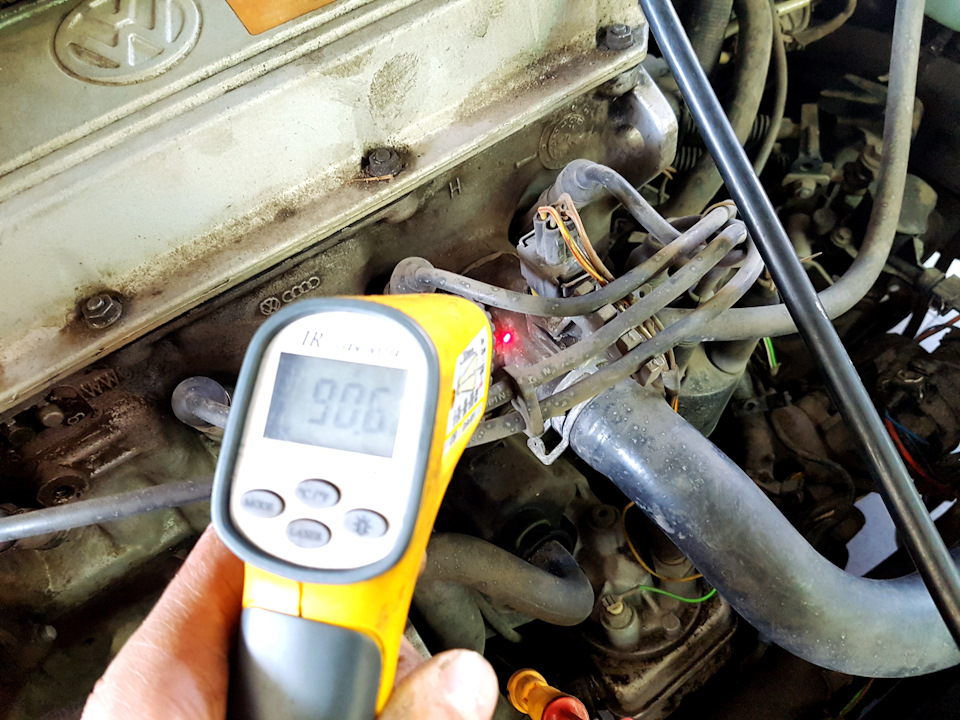

Берем лазерный термометр и сравниваем.
В принципе разность не большая.

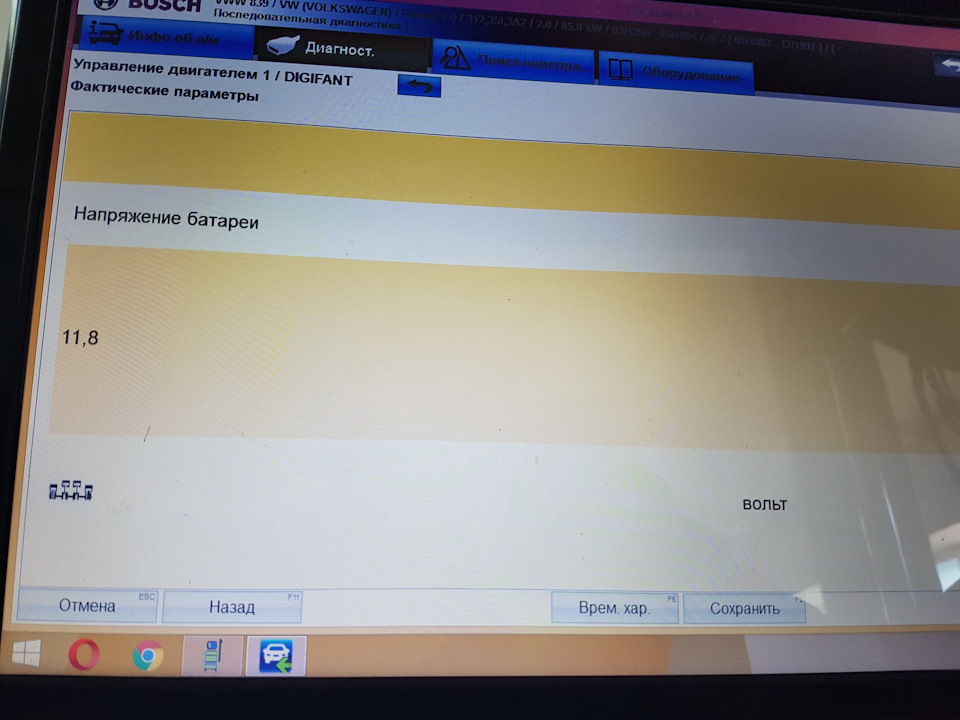

Напряжения батареи, должно быть не ниже 10 вольт.
. Вcе в порядке.
Датчик дроссельной заслонки, при полностью закрытой, должен быть ноль.

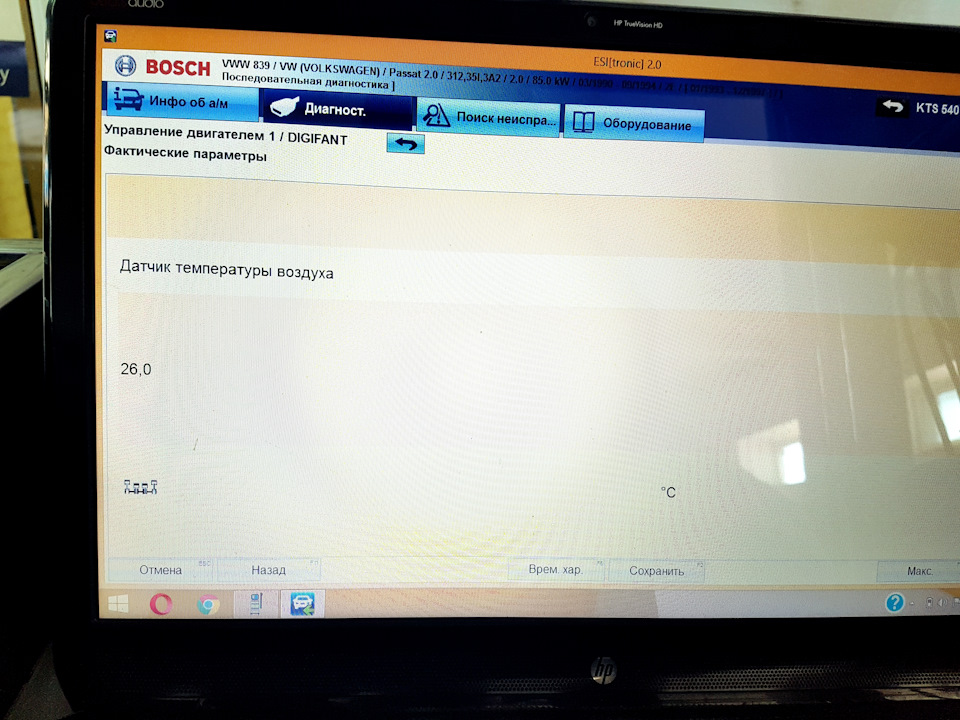

Датчик температуры воздуха, должен быть равен температуре окружающей среды при неработающем моторе.
Вот и первая странность, температура двигателя ниже температуры воздуха.
Прогреваем авто до рабочей температуры. Смотрим снова на показания температуры мотора,

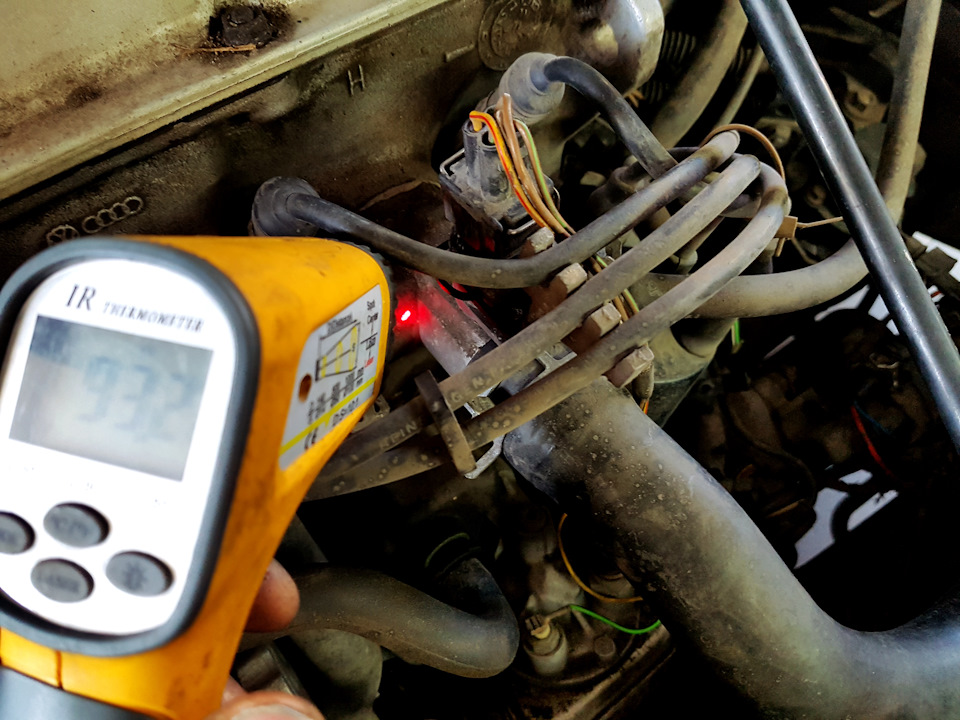

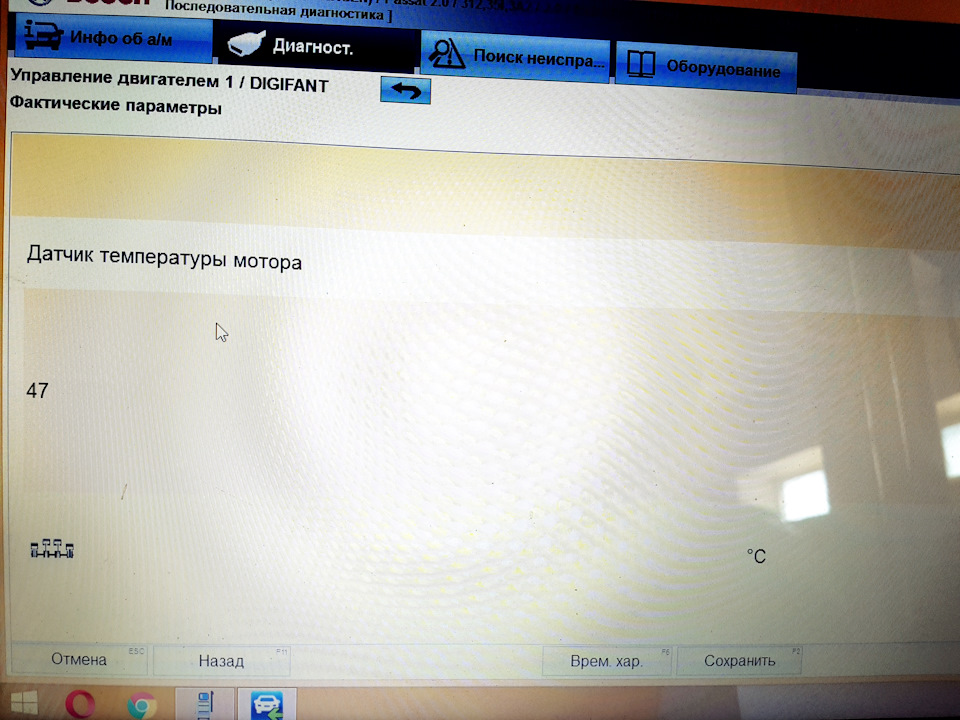

термометр говорит что горячо, а эбу видит всего 47 градусов.
Теперь смело меняем ДТОЖ.
Стоял с желтой полосой, поставил с синей. Практика показывает что особых отличий нет. Лишь немного на панели приборов меняется показания стрелки.

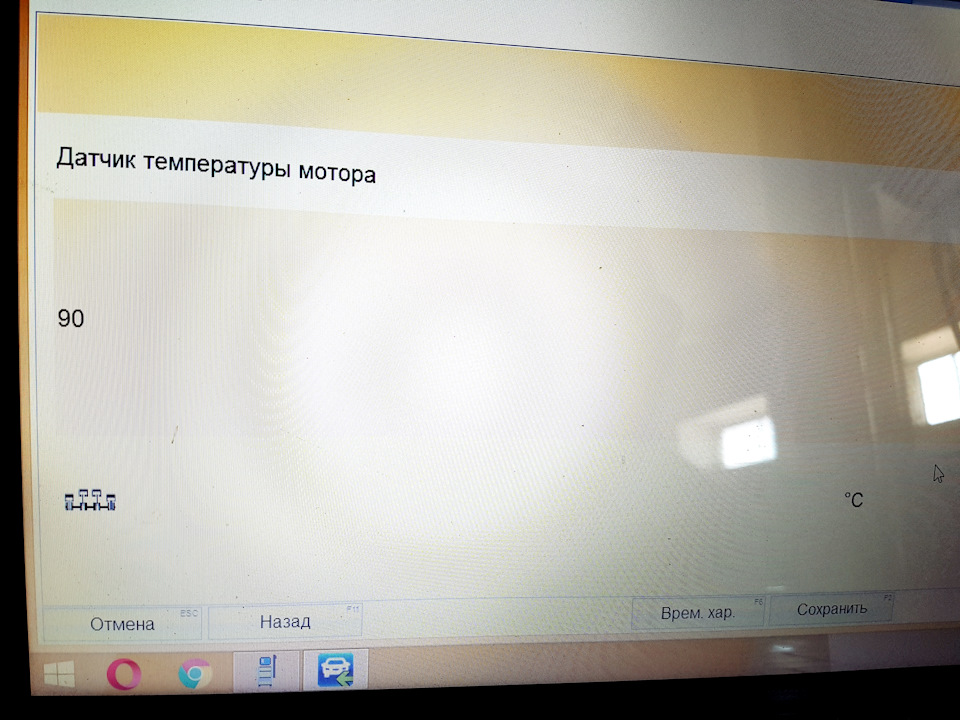

Запускаем, снова смотрим температуру.

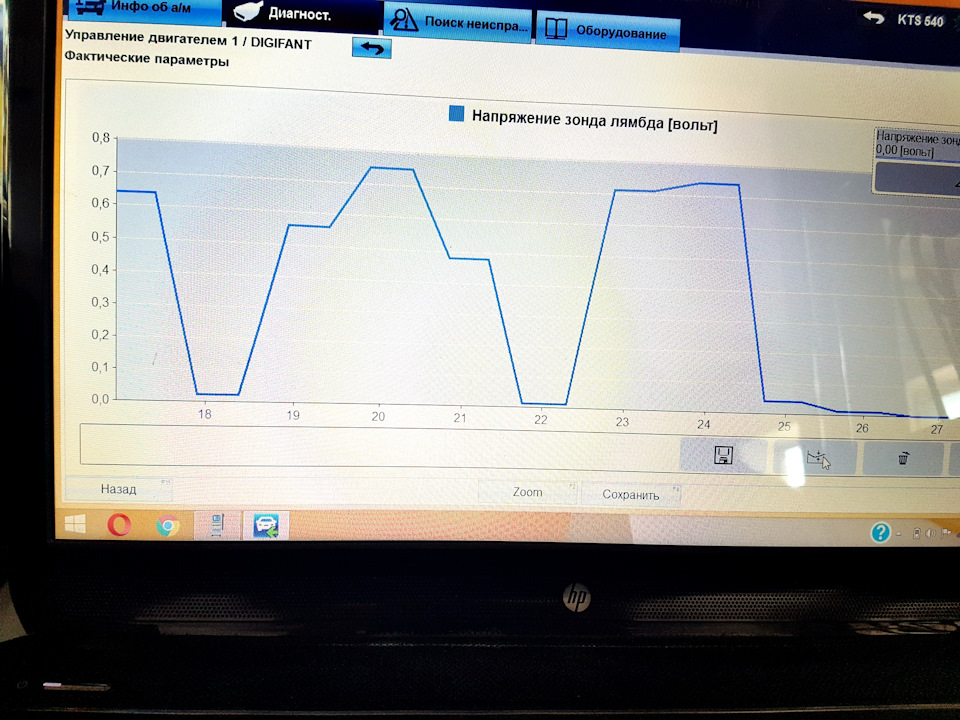

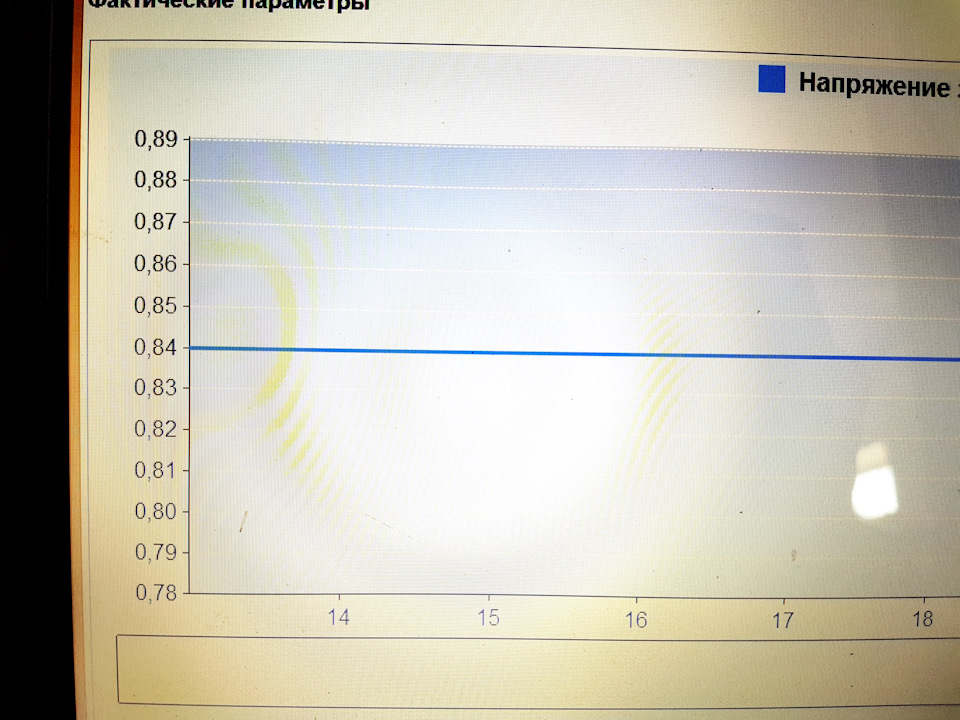

Теперь все в порядке. И токсичность, и лямбда заплясала.

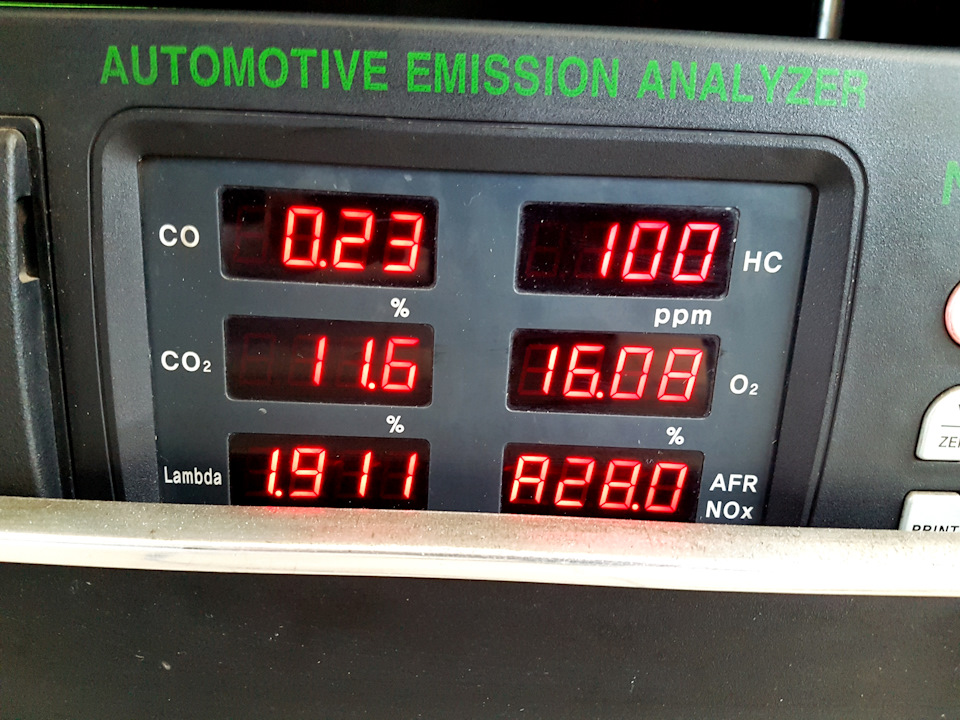

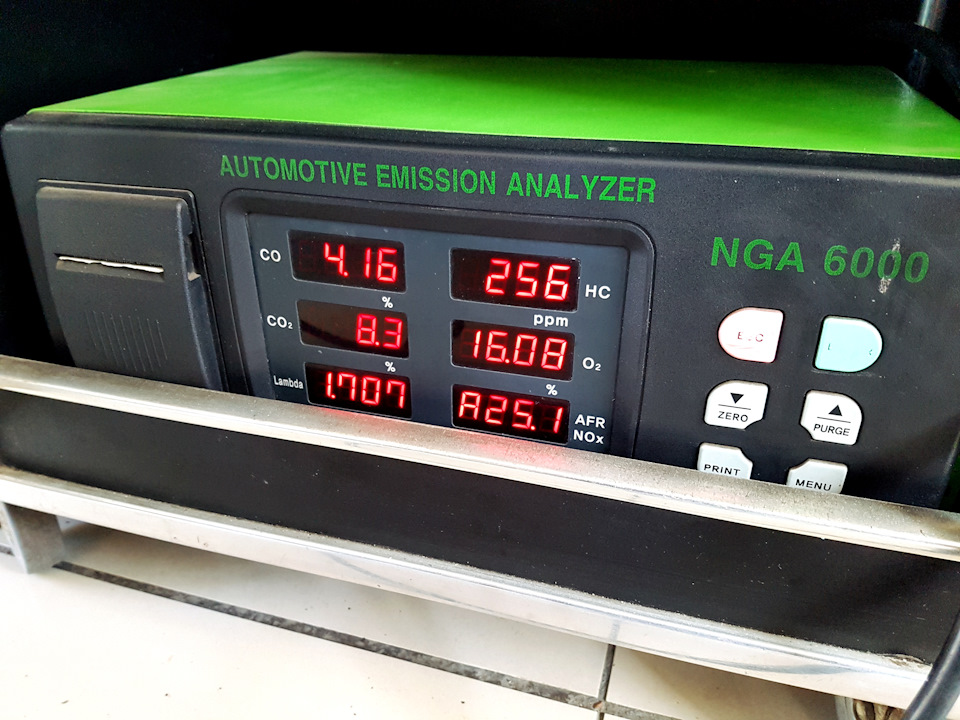

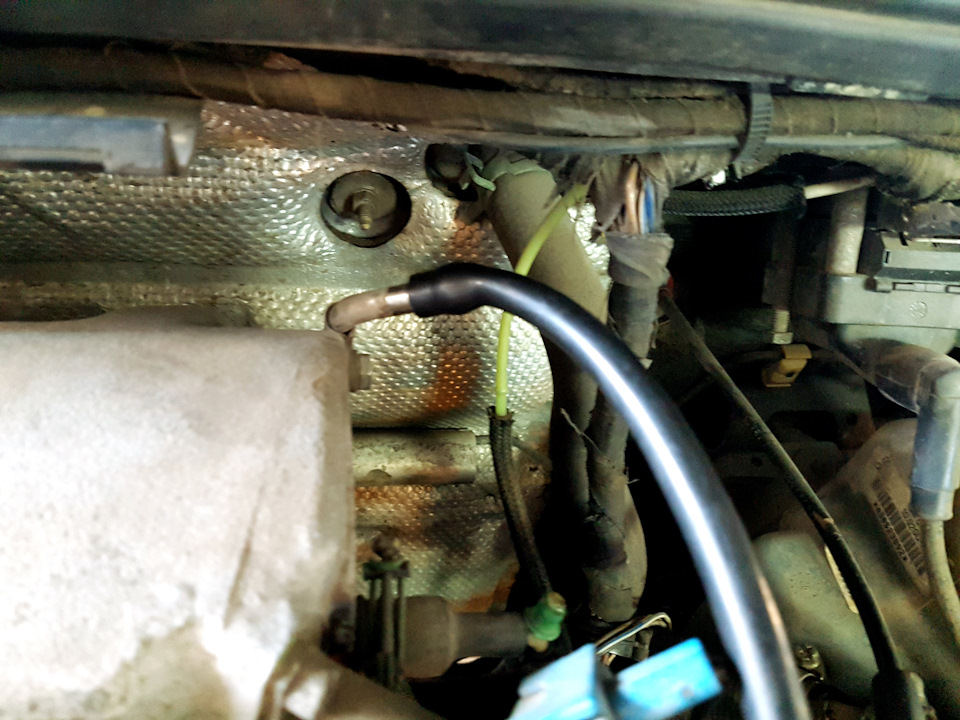

Токсичность мерится из специальной трубки.
.

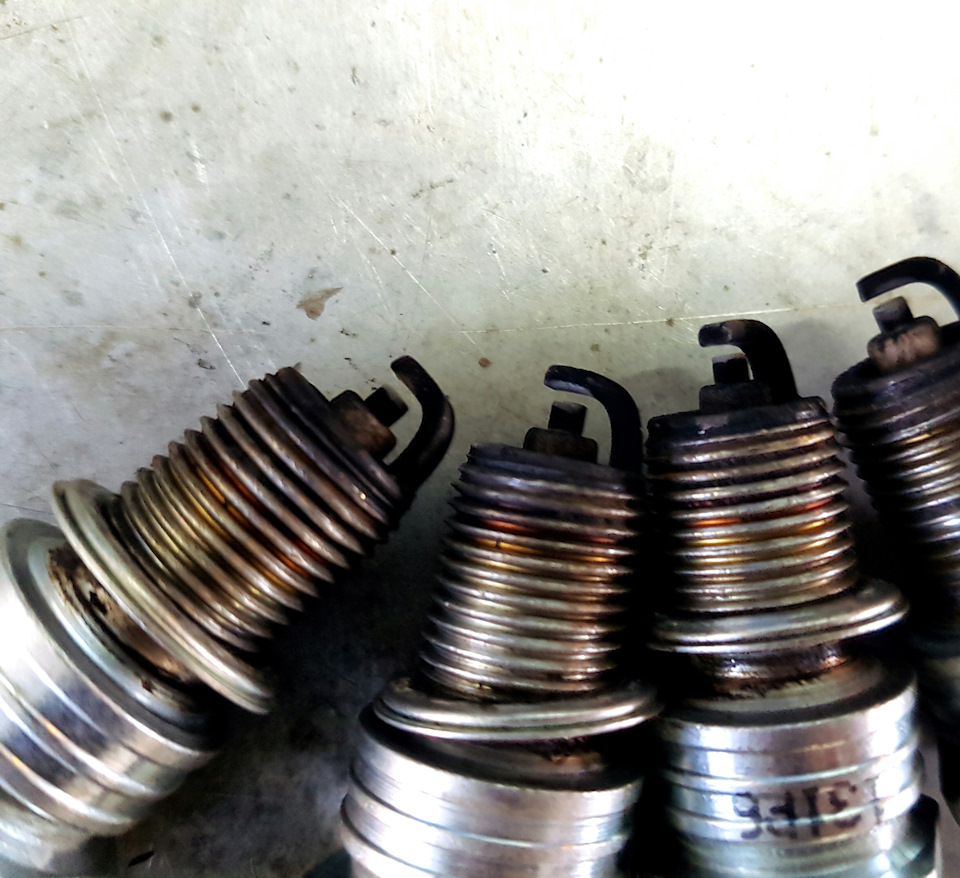

Так и оказалось, черноватые. Чистим, ставим.
Для профилактики мерим компрессию, 12 это норма, и мерим давление топлива. На заведенную должно быть около двух атмосфЭЭр, при перегазовки должно подниматься то 2,5. На заглушенную давление должно держаться не ниже 1,5.
Подготовил еще немного информации, но больше фото не лезет.
Пальцы вверх по желанию.
VAG-COM v 1.1: диагностика ЭБУ Mono-Jetronic
Давно читал про диагностику ЭБУ на Volkswagen. Не вникал во все тонкости, и мне казалось, что это что-то заоблачное, что надо куда-то ехать к специально обученным людям, которые присоединят к твоей машине чудо-шнурок, который будет считывать туеву хучу ошибок)
Как оказалось, всё проще. Ошибки можно считывать с помощью простого светодиода и так называемых блинк-кодов. Это простейшая процедура, на которую мне потребовалось каких-то 15 минут своего драгоценного времени.
В Интернете предостаточно информации, но я воспроизведу свой опыт у себя в БЖ, авось кого-нибудь заинтересует случайно)
Чтобы соорудить приблуду для диагностики (назовём её VAG-COM v 1.1=), нам потребуется:
1. светодиод 12 V ($1);
2. кусочек обычного провода длиной где-то 10 см. (нашёл в гараже).
У B3 есть диагностические разъёмы, которые могут располагаться в разных местах автомобиля. У меня они находятся под кожухом рычага КПП.
Попытаюсь объяснить принцип диагностики на пальцах, для таких же нубов в электрике и электронике, как и я=) (схема прилагается):
1. прогреваем двигатель, затем глушим автомобиль;
2. снимаем кожух рычага КПП, находим там 2 разъёма: чёрный и коричневый;
3. к верхнему контакту чёрного разъёма подключаем плюс светодиода (длинная ножка);
4. к нижнему контакту коричневого разъёма подключаем минус светодиода (короткая ножка);
5. к нижнему контакту чёрного разъёма подключаем кусочек провода (второй конец никуда пока не подключаем);
6. включаем зажигание, светодиод загорается, это значит, что всё подключено правильно;
7. запускаем двигатель, светодиод тухнет;
8. на 3-5 секунд соединяем неподключенный конец провода с ножкой-минусом светодиода, затем разъединяем;
9. светодиод загорается на 2-3 секунды («пилот-сигнал», означающий, что считывание ошибок началось);
10. затем светодиод начинает передавать код ошибки: сигналы идут по 4 группы, в каждой из которых может быть от 1 до 4 вспышек; эти группы разделяются секундной паузой, затем опять следует «пилот-сигнал»; далее код той же ошибки повторяется автоматически;
11. чтобы перейти к считыванию следующей ошибки, нужно опять замкнуть провод на минус светодиода;
12. считывание надо проводить до тех пор, пока не появится код 0-0-0-0 или 4-4-4-4, что будет говорить об окончании диагностики;
13. глушим двигатель.
Вот коды ошибок ЭБУ «Mono-Jetronic»:
1-1-1-1 Электронный блок управления;
2-1-2-1 Выключатель дроссельной заслонки;
2-1-2-2 Датчик частоты вращения коленвала;
2-2-1-2 Датчик положения дроссельной заслонки;
2-3-1-2 Термодатчик охлаждающей жидкости;
2-3-2-2 Термодатчик воздушого потока;
2-3-4-1 Предел регулирования по лямбда-зонду;
2-3-4-2 Лямбда-зонд;
2-3-4-3 Напряжение лямбда-зонда;
4-4-4-4 Отсутствие ошибок в ЭБУ;
0-0-0-0 Конец индикации кода ошибки.
Много ошибок мне считать не удалось, т.к. при первом же коде я увидел вожделенное значение 4-4-4-4, говорящее о том, что ошибок нет (тьфу х3=).
После диагностики можно как-то сбрасывать ошибки, но я не стал даже в это вникать, т.к. сбрасывать мне было нечего) Вот такой вот VAG-COM у меня получился: быстро, просто и бюджетно)
UPDATE: Сброс ошибок после диагностики.
1. Выключить зажигание.
2. Соединить проводом с «массой» вывод колодки красного цвета или желто-черный провод разъема катушки зажигания.
3. Включить зажигание.
4. Через 5 секунд отсоединить провод от массы.
Ещё, начитавшись форумов, заинтересовался сооружением постоянно действующей приспособы для диагностки. Для этого необходимо собрать такую же схему, всё надёжно подключить, но вместо того, чтобы замыкать и размыкать провод вручную, вставить в схему выключатель. Диод можно вывести на приборку, а выключатель в любое удобное место. Таким образом, диагностикой ошибок можно будет воспользоваться в любое удобное время без лишних усилий. Как-нибудь, возможно, заморочусь этим.
Спасибо за внимание! Если что непонятно, спрашивайте) Буду рад помочь)
Диагностика блинк кодами | Спонтанно газует
С недавних пор Вагоша начал газовать, неугомонно газовать, то поднимет обороты до 2000 и держит(бывает меньше), то наоборот опустит до 300 и стоит пыхтит на холостых. Озадачился я проблемой начал искать грешника в датчиках:
ДТВВ — переделывал — рабочий
ДПДЗ — рабочий, сопротивление меняется плавно и соответствует показаниям.
РХХ — шаговый моторчик работает, концевик работает, сопротивление в норме.
ДТОЖ — сопротивление соответствует температуре ОЖ, при остываении плавно нарастает — тоже живой!
Подушка под моником — качал как мог её при работе на холостых — перебоев нет.
Вакуумные шланги — косяков в них не нашёл.
И наконец единственный и не повторимый, кто хоть как то меняет ситуацию при отключении его из цепи — Лямбда-зонд!
При прогретом моторе если я его отключаю — обороты тут же падают(в случае если машина газует), принято решение его менять.
Заказал в начале NGK, он у поставщика и ни как его не отправляли, хотя сроки уже прошли, отказался от НЖК и заказал BOSCH
А пока он отгружается и мчится ко мне на спасение, решил я опробовать диагностику блинк кодами, что она скажет по неисправности.
Под бородой штекера линии K у меня не было, вообще ни где, сделал по другому, от мозгов идёт разъём 22
который выходит под капот и встречается в штекере возле бочка ОЖ
Дома соорудив приблуду из светодиода на 12v резистора на 1100 Ом парочки проводов и штекеров с термоусадкой для красоты и эстетичности:
Создание диагностики блик-кодами и использование ее на деле
Всем привет! Перед предыдущей статьей БЖ, я давненько хотел сделать диагностику, нашел пол часа времени для пайки немного деньжат для покупки:
Усложненная схема выглядит вот так
Диагностика :
1. прогреваем двигатель, затем глушим автомобиль;
2. снимаем кожух рычага КПП, находим там 2 разъёма: чёрный и коричневый;
3. к верхнему контакту чёрного разъёма подключаем плюс светодиода (длинная ножка);
4. к нижнему контакту коричневого разъёма подключаем минус светодиода (короткая ножка);
5. к нижнему контакту чёрного разъёма подключаем кусочек провода (второй конец никуда пока не подключаем);
6. включаем зажигание, светодиод загорается, это значит, что всё подключено правильно;
7. запускаем двигатель, светодиод тухнет;
8. на 3-5 секунд соединяем неподключенный конец провода с ножкой-минусом светодиода, затем разъединяем;
9. светодиод загорается на 2-3 секунды («пилот-сигнал», означающий, что считывание ошибок началось);
10. затем светодиод начинает передавать код ошибки: сигналы идут по 4 группы, в каждой из которых может быть от 1 до 4 вспышек; эти группы разделяются секундной паузой, затем опять следует «пилот-сигнал»; далее код той же ошибки повторяется автоматически;
11. чтобы перейти к считыванию следующей ошибки, нужно опять замкнуть провод на минус светодиода;
12. считывание надо проводить до тех пор, пока не появится код 0-0-0-0 или 4-4-4-4, что будет говорить об окончании диагностики;
13. глушим двигатель.
а вот коды ошибок брал с мануала, позже со статьи
Razdolbai www.drive2.ru/l/288230376152046213/
