Как самостоятельно подобрать пружины для своего авто (идеально для VAG группы)

подбор пружин подвески по вин коду. 840f042s 100. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-840f042s 100. картинка подбор пружин подвески по вин коду. картинка 840f042s 100. Примечание: со временем могут появиться примеры для вагонов и ПП

Примечание: со временем могут появиться примеры для вагонов и ПП

подбор пружин подвески по вин коду. da39542s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-da39542s 960. картинка подбор пружин подвески по вин коду. картинка da39542s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Запись будет «как бы» про вообще (т.е. принцип метода годится для любого авто с классическими амортизаторами и винтовыми пружинами). Однако, примеры я буду приводить конкретно для переднеприводной Octavia A5, а в целом метод (как есть) годится для всего семейства автомобилей ВАГ-группы. (т.е. не нужно меня спрашивать подойдет ли метод для Октавия А7 — подойдет)

Что хорошего у авто ВАГ группы, в одном и том же кузове могут быть установлены разные типы подвесок, и все они перечислены в он-лайн каталоге (скажем elcats.ru)

Это позволяет, как занижать, так и завышать дорожный просвет или просто корректировать посадку под свои потребности за счет выбора необходимого типа подвески.

По он-лайн каталогам KYB, Lesjofors, Bilstein и тд. вам предложат ТОЛЬКО замену штатным пружинам, да и то в основном это будут стандартные (так называемые) Евро пружины конкретно под ваш авто (ваша модель авто, ваш кузов, ваш мотор).

А уж если у вас не спортивная версия авто, то и заниженные пружины вам по тем каталогам не светят, ибо таковые будут предложены только на те авто, на которые их ставят с завода. Ну максимум повезет и у вас будут очень схожие характеристики по массам как у Octvia A5 1.8TSI и Octavia A5 RS 2.0TSI.

Примечание
Сразу предупреждаю, что речь идет о подборе пружин внутри одной линейки автомобилей, например:
Линейки Октавий А5 или линейки 5-х Гольфов, Пассатов, Ауди и тд.

Т.е. не имеет смысла проводить аналогии между Октавией и Гольфом — разные кузова, разный вес — хотя сама платформа одна.
Но можно проводить аналогию между разными кузовами одной линейки одной платформы. Например Седан или Универсал одной линейки с передним приводом или отдельно полным приводом.

Вот об этом мы сегодня и поговорим.

Часть 1 – Колхозный подбор

Допустим, у вас стандартный авто (ВАГ группы) оборудованный подвеской а-ля Пакет Плохих Дорог (далее ППД).

Теперь самое главное – с чего нужно начинать выбор пружин.

Это самый главный вопрос, который многих ставит в тупик.
Сразу говорю, что приведенные ниже примеры годятся как есть для кузовов лифтбэк — хэтчбэк — седан и универсал с передними приводами (про ПП может быть потом напишу).

Итак, снова берем нашу Октавию в кузове лифтбэк и пытаемся понять, чем она отличается от Октавии RS в плане веса авто (благо RS существует в обоих типах кузова).

Поскольку кузов у нас с Octavia RS одинаковый и обе они переднеприводные, то будем предполагать, что основное отличие в весе авто заключается в более тяжелом двигателе и его обвязке. Такими вещами как вес заднего спойлера у RS (3 кг), отсутствие полноценного запасного колеса у RS, вес другого заднего бампера, а также разница в весе кожаного салона и спортивных педалей — мы будем пренебрегать (!).

В некоторых инструкциях по эксплуатации, почти в самом конце приведены таблички с массами всей линейки автомобилей (в нашем случае Октавии А5).
Я сделал табличку с весом автомобилей с основными двигателями Октавий А5.

подбор пружин подвески по вин коду. af39542s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-af39542s 960. картинка подбор пружин подвески по вин коду. картинка af39542s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Итак ищем наш авто, допустим это мой авто 1.8TSI (CDAB) 112кВт с АКПП6 – и весь авто весит 1380 кг. Теперь смотрим на вес самой Octavia RS с коробкой ДСГ6 – 1455 кг
Разница составляет 1455 – 1380 = 75 кг (на всю переднюю ось)

Поскольку мы приняли для расчета, что задние части стоковых (без доработок) автомобилей ничем не отличается друг от друга, то назад ставим точно такие же пружины как у RS.
Про более детальный подбор задних пружин можете почитать тут — Выбор и установка задних RS пружин

Остается только подобрать передние пружины.
И так, нам нужно подобрать передние пружины с нагрузкой на 75 кг меньше (плюс – минус).

Для этого открываем www.elcats.ru и выбираем производителя авто, т.е. Skoda

подбор пружин подвески по вин коду. c02a942s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-c02a942s 960. картинка подбор пружин подвески по вин коду. картинка c02a942s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Далее выбираем конкретно нашу модель авто, т.е. Skoda Octavia A5 – она же 1Z3 – лифтбэк, 1Z5 — универсал, год можно любой, я обычно 2011 или 2012 использую для 1Z3.

подбор пружин подвески по вин коду. 742a942s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-742a942s 960. картинка подбор пружин подвески по вин коду. картинка 742a942s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Далее выбираем раздел – Передняя ось

подбор пружин подвески по вин коду. 7e2a942s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-7e2a942s 960. картинка подбор пружин подвески по вин коду. картинка 7e2a942s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Далее ищем необходимую нам подвеску – для лифтбека Октавия RS для чего нам нужно выбрать передний привод – седан – PR-2UC

подбор пружин подвески по вин коду. 44aa942s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-44aa942s 960. картинка подбор пружин подвески по вин коду. картинка 44aa942s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Выделяете и жмете ДАЛЕЕ

подбор пружин подвески по вин коду. a4aa942s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-a4aa942s 960. картинка подбор пружин подвески по вин коду. картинка a4aa942s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

подбор пружин подвески по вин коду. 961a942s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-961a942s 960. картинка подбор пружин подвески по вин коду. картинка 961a942s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Штатные передние пружины для Октавии РС имеют индекс DB — такие данные для подбора на других авто вы ищете сами. (я обычно не называю весь номер пружины типа 1K0 411 105 DB, поскольку отличие только в индексе AT, DA, DB )

Нам же нужны пружины которые соответствуют нагрузке на переднюю ось на 75 кг меньше, но у нас две пружины (!) значит каждая пружины должна иметь весовую нагрузку на: 75кг / 2 пружины = 37.5 кг

Примечание:
Поскольку у многих нет ETKA (я себе сам до сих пор не установил), то довожу до сведения, что шаг между соседними весовыми категориями пружин составляет от 25 до 35 кг для передних и около 20 кг для задних пружин (приблизительно и касается всего ВАГа)

… но это для ОДНОЙ пружины, поскольку их у нас спереди две, то для всей передней оси это будет шаг 2 х «25-35кг» = 50-70 кг

А значит, нам для нашей задачи достаточно взять пружины на одну весовую категорию меньше т.е. это будут пружины с индексом DA.
Разницей в весе равной одному весовому классу одной пружины можно пренебрегать (т.е. плюс минус 25-30 кг в ту или иную сторону, имхо, лучше если в плюс).

Вот и вся любовь с пружинами 😉

Есть один момент с таким «приблизительным» подбором пружин, рассмотрим его ниже.

Часть 2 – Подбор по учебникам с калькулятором

Объясню, если при выборе пружин на 1.8TSI нам было достаточно скинуть весовую категорию на один, то скажем, для Октавия А5 с двигателем 1.6 или 1.4 MPI скидывать нужно будет почти до 200 кг.
Отсюда, возникает логичная мысль, что хорошо бы знать точную разницу между весовыми категориями пружин. Для этого вам нужны таблички из ETKA (для ВАГ-оводов) с точными весовыми нагрузками.
Тут выкладывали куски этих табличек, я забыл, у кого в БЖ лежало, поэтому просто выкладываю тут копию.

Источник

Как подбирать пружины подвески и проставки под них

подбор пружин подвески по вин коду. 100. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-100. картинка подбор пружин подвески по вин коду. картинка 100. Примечание: со временем могут появиться примеры для вагонов и ПП

Оказалось, что до сих пор не утихают разговоры о том, как правильно подобрать пружины подвески и резиновые проставки под них. ДаймлерАГ позаботился о нас и все формализовал. Достаточно иметь на руках вин-код и доступ к электронному каталогу elcats.

1. Идем в раздел подвеска, выбираем пружины

подбор пружин подвески по вин коду. 7fe45f8s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-7fe45f8s 960. картинка подбор пружин подвески по вин коду. картинка 7fe45f8s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

2. Предположим, что нас интересуют передние пружины

подбор пружин подвески по вин коду. 80145f8s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-80145f8s 960. картинка подбор пружин подвески по вин коду. картинка 80145f8s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

3. Тыкаем на цифру 5 и нам вываливается портянка вариантов, от которых глаза разбегаются. На самом же деле из всего списка для каждого конкретного автомобиля есть один-единственный вариант. Все остальное — это плод тюнинговых фантазий. Кликаем на КОММЕНТАРИИ

подбор пружин подвески по вин коду. 40145f8s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-40145f8s 960. картинка подбор пружин подвески по вин коду. картинка 40145f8s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

4. У меня, в частности, модификация 210.270. Ищем. Напротив нее стоит базовое значение баллов. В данном случае 44 — это базовые баллы. К ним надо прибавить все, что относится к конкретной комплектации.

У нас есть: кондиционер (+8), АКПП (+6), рейлинги (+3), люк (+3), ESP (+2), стальная защита (+1), радио (+1), электросиденья (+1), память сидений (+1), омыватель фар (+1), ксенон (+1). В итоге еще набегает 28 баллов.

Таким образом, всего баллов 44+28=72

Но моя комплектация — авангард со спортивным шасси. Это тоже откладываем на ум

подбор пружин подвески по вин коду. f3d7d86s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-f3d7d86s 960. картинка подбор пружин подвески по вин коду. картинка f3d7d86s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

5. Скролим ниже и видим, что для 72 баллов и sport chassis пружины имеют номер А2103212104, проставки — А2103210384

подбор пружин подвески по вин коду. 7b37d86s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-7b37d86s 960. картинка подбор пружин подвески по вин коду. картинка 7b37d86s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

В связи с огромным количеством комментариев и просьб в мессенджере «подберите пружины, вот мой VIN», еще раз пишу здесь, чтобы не обижался никто.
Выше приведена понятная инструкция. Попробуйте разобраться самостоятельно. Это не сложно.

Источник

Гайд по подбору пружин для мерседесов W202, W210, C208, W140, W124, W463, W211

подбор пружин подвески по вин коду. UAAAgCLJOA 100. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-UAAAgCLJOA 100. картинка подбор пружин подвески по вин коду. картинка UAAAgCLJOA 100. Примечание: со временем могут появиться примеры для вагонов и ПП

Всем привет!
Выбор пружин может вызвать трудности. В этом посте я подберу пружины по vin при помощи сайта www.elcats.ru/

После прочтения вы сможете:
Самостоятельно подобрать стандартные пружины для кузовов: W202, W210, C208, W140, W124, С124, С140, W463, W211

подбор пружин подвески по вин коду. 1 THcRby1lELXFF4zULmrguu n8 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-1 THcRby1lELXFF4zULmrguu n8 960. картинка подбор пружин подвески по вин коду. картинка 1 THcRby1lELXFF4zULmrguu n8 960. Примечание: со временем могут появиться примеры для вагонов и ПП

1. на сайте www.elcats.ru/ выбираем марку и вводим свой vin.

подбор пружин подвески по вин коду. 6qV2zXRTKI3jiGrEPeW7MkjrNf8 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-6qV2zXRTKI3jiGrEPeW7MkjrNf8 960. картинка подбор пружин подвески по вин коду. картинка 6qV2zXRTKI3jiGrEPeW7MkjrNf8 960. Примечание: со временем могут появиться примеры для вагонов и ПП

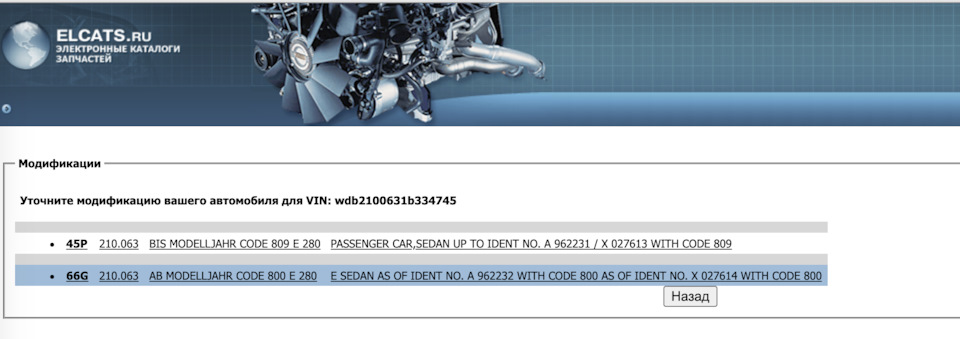

2. уточним комплектацию

подбор пружин подвески по вин коду. fYySJOq0ut9lw7IPhC0X5t9vps0 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-fYySJOq0ut9lw7IPhC0X5t9vps0 960. картинка подбор пружин подвески по вин коду. картинка fYySJOq0ut9lw7IPhC0X5t9vps0 960. Примечание: со временем могут появиться примеры для вагонов и ПП

На втором слайде предлагается выбрать комплектацию. Такой выбор требуется не для всех vin. Определить нужную строку можно по серийному номеру. Машины с серийным номером до А962231 — первая стока. Если серийный номер машины после А962232 (включая номера с буквами B, C, F и т.д.) то вторая, таким же образом для серийных номеров X и кодов 800 и 809.
Где же взять серийный номер?
Серийный номер — это часть vin-кода, последние цифры начиная с буквы.
Например — vin WDB2100631B334745, серийный номер: B334745.

Выбираем вторую строку, так как машина с серийным номером B334745 выпущена позднее, чем А962232.

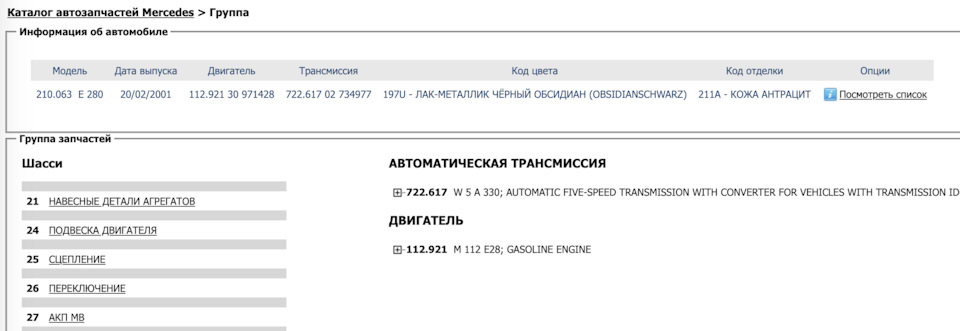

3. получаем список кодов комплектации.

подбор пружин подвески по вин коду. mPO2VmpPLIwiYrzq2ZcRYGDRRYc 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-mPO2VmpPLIwiYrzq2ZcRYGDRRYc 960. картинка подбор пружин подвески по вин коду. картинка mPO2VmpPLIwiYrzq2ZcRYGDRRYc 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Чтобы посмотреть список кодов, нужно нажать ссылку «посмотреть список» справа в колонке «опции»

подбор пружин подвески по вин коду. uVe HGbUn88izvqP2F0qnsuGelE 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-uVe HGbUn88izvqP2F0qnsuGelE 960. картинка подбор пружин подвески по вин коду. картинка uVe HGbUn88izvqP2F0qnsuGelE 960. Примечание: со временем могут появиться примеры для вагонов и ПП

4. Переходим к таблице передних пружин

Для перехода к выбору пружин, жмем ссылку «ПРУЖИНЫ, ПОДВЕСКА И ГИДРАВЛИКА»,
дальше — «ПРУЖИНЫ И ПОДВЕСКА СПЕРЕДИ С И БЕЗ АДАПТИВ. ДЕМПФИР. СИСТЕМЫ»

подбор пружин подвески по вин коду. ruGoqv mp3LblY Mx62zQRzBT Y 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-ruGoqv mp3LblY Mx62zQRzBT Y 960. картинка подбор пружин подвески по вин коду. картинка ruGoqv mp3LblY Mx62zQRzBT Y 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Далее опять нужно выбрать из трех вариантов:
— вариант один — обычная подвеска.
— вариант два — амортизаторы с изменением высоты.
— вариант три — комплектация 4matic.

Мой вариант — обычная подвеска. Если ваш вариант другой, выберите его.
Выбираю первый.

Нажимаю квадратик с цифрой 10, открывается список пружин.

подбор пружин подвески по вин коду. dqC29MRFwTipuVQQrhudzBRV 7E 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-dqC29MRFwTipuVQQrhudzBRV 7E 960. картинка подбор пружин подвески по вин коду. картинка dqC29MRFwTipuVQQrhudzBRV 7E 960. Примечание: со временем могут появиться примеры для вагонов и ПП

О, ужас, 7 пружин!
Спокуха, парни, — нажимаем ссылку «комментарии» в колонке «информация».

подбор пружин подвески по вин коду. rGMO9yz0i0gPd3TpFIiL6WDaUVc 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-rGMO9yz0i0gPd3TpFIiL6WDaUVc 960. картинка подбор пружин подвески по вин коду. картинка rGMO9yz0i0gPd3TpFIiL6WDaUVc 960. Примечание: со временем могут появиться примеры для вагонов и ПП

подбор пружин подвески по вин коду. o6C7QuQUL4ic2FlK0GifchWPj o 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-o6C7QuQUL4ic2FlK0GifchWPj o 960. картинка подбор пружин подвески по вин коду. картинка o6C7QuQUL4ic2FlK0GifchWPj o 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Ура, это и есть таблица для подбора пружин.

5. Расчет баллов и выбор передних пружин.

Сначала нам нужно посчитать баллы.
Потом выбрать пружины из таблицы.

Баллы состоят из базовых баллов (баллы модели) и баллов опций.

Базовые баллы:
Содержат вес, не зависящий от выбранных опций (обычно это двигатель).
Нужно определить модель по вашему vin — обычно это первые 6 цифр.
Для vin WDB2100631B334745 — модель 210.063

подбор пружин подвески по вин коду. D4b o5ncqAT4XVZ4SwAdn7OSXPI 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-D4b o5ncqAT4XVZ4SwAdn7OSXPI 960. картинка подбор пружин подвески по вин коду. картинка D4b o5ncqAT4XVZ4SwAdn7OSXPI 960. Примечание: со временем могут появиться примеры для вагонов и ПП

В первой части таблицы это колонки «MODEL» «POINT VALUE».
В колонке «MODEL» выбираем свою модель и в колонке «POINT VALUE» смотрим цифру.

подбор пружин подвески по вин коду. 7nhtpLrJUZtFXlrwFhAYipZmTxI 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-7nhtpLrJUZtFXlrwFhAYipZmTxI 960. картинка подбор пружин подвески по вин коду. картинка 7nhtpLrJUZtFXlrwFhAYipZmTxI 960. Примечание: со временем могут появиться примеры для вагонов и ПП

нашей модели 210.063 соответствует количество балов — 42

подбор пружин подвески по вин коду. zoRZwSNnA9Orb sTtxzxGmcim5c 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-zoRZwSNnA9Orb sTtxzxGmcim5c 960. картинка подбор пружин подвески по вин коду. картинка zoRZwSNnA9Orb sTtxzxGmcim5c 960. Примечание: со временем могут появиться примеры для вагонов и ПП

В этой же таблице в колонках «CODE SPECIALEQUIPMENT» «POINT VALUE» находятся баллы для кодов опций. Сравним опции со своими из пункта 3.
Если в нашем списке опций есть те, которые есть в таблице пружин, то выпишу их.

Вот те коды опций, которые совпали в таблице и нашем списке опций.
«CODE SPECIALEQUIPMENT» «POINT VALUE»
————————————————————————————
423 TRANSMISSION, AUTOMATIC 5-SPEED 4
600 HEADLAMP CLEANING DEVICE 1

складываем баллы и прибавляем базовые баллы:
4 + 1 + 42 = 47

подбор пружин подвески по вин коду. rkJuNmlgCff2Pb8 8gzQHs8GQpg 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-rkJuNmlgCff2Pb8 8gzQHs8GQpg 960. картинка подбор пружин подвески по вин коду. картинка rkJuNmlgCff2Pb8 8gzQHs8GQpg 960. Примечание: со временем могут появиться примеры для вагонов и ПП

подбор пружин подвески по вин коду. Orr0Vnt0FLpH8nUmlR6q6G0s 20 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-Orr0Vnt0FLpH8nUmlR6q6G0s 20 960. картинка подбор пружин подвески по вин коду. картинка Orr0Vnt0FLpH8nUmlR6q6G0s 20 960. Примечание: со временем могут появиться примеры для вагонов и ПП

подбор пружин подвески по вин коду. bnVOMwL6NIxoiCNcU4aJCX5s4Sw 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-bnVOMwL6NIxoiCNcU4aJCX5s4Sw 960. картинка подбор пружин подвески по вин коду. картинка bnVOMwL6NIxoiCNcU4aJCX5s4Sw 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Мне подходит первая таблица, так как ни спорт, ни 4matic, ни авангард мне не подходят.

подбор пружин подвески по вин коду. yySXsRq6RjIsqNjmB77JxXPNJb4 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-yySXsRq6RjIsqNjmB77JxXPNJb4 960. картинка подбор пружин подвески по вин коду. картинка yySXsRq6RjIsqNjmB77JxXPNJb4 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Теперь осталось выписать номера пружины и проставки и подставить спереди «A»
Пружина: A210 321 29 04
Проставка :A210 321 02 84

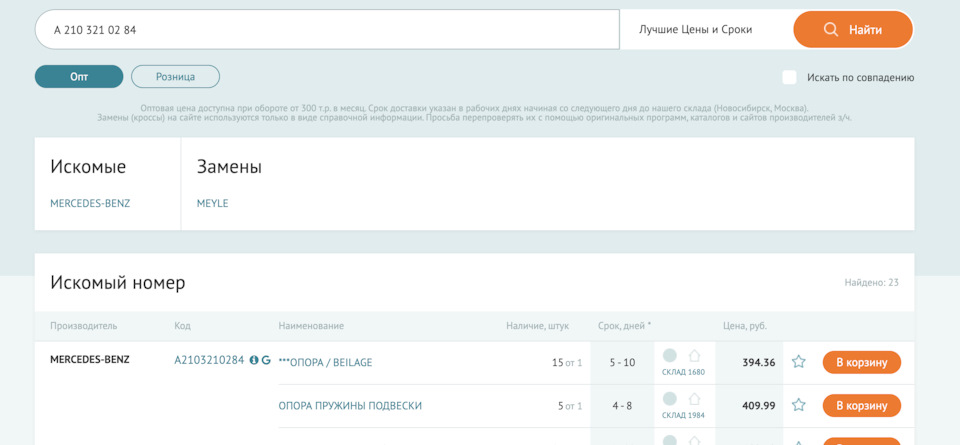

Берем наши номера и вбиваем в интернет магазин

подбор пружин подвески по вин коду. Na2lRzbc3ADkvbNlfVUiVWotDV0 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-Na2lRzbc3ADkvbNlfVUiVWotDV0 960. картинка подбор пружин подвески по вин коду. картинка Na2lRzbc3ADkvbNlfVUiVWotDV0 960. Примечание: со временем могут появиться примеры для вагонов и ПП

я советую фирмы :
Lesjöfors
Kilen
Bilstein
SACHS
Monroe
KYB

подбор пружин подвески по вин коду. atxLvFotruva61cDpq9GEpZJA0o 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-atxLvFotruva61cDpq9GEpZJA0o 960. картинка подбор пружин подвески по вин коду. картинка atxLvFotruva61cDpq9GEpZJA0o 960. Примечание: со временем могут появиться примеры для вагонов и ПП

подбор пружин подвески по вин коду. 9EzDHQ40G14wwbsId7dZfJXR6cw 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-9EzDHQ40G14wwbsId7dZfJXR6cw 960. картинка подбор пружин подвески по вин коду. картинка 9EzDHQ40G14wwbsId7dZfJXR6cw 960. Примечание: со временем могут появиться примеры для вагонов и ПП

7. Подбираем задние пружины.

Переходим «ПРУЖИНЫ, ПОДВЕСКА И ГИДРАВЛИКА».
Переходим «ПРУЖИНЫ И ПОДВЕСК. СЗАДИ НОРМАЛЬН. ПОДВЕСКА»

подбор пружин подвески по вин коду. Bzk1v0 XPKCrXE4M69E8F1X o5s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-Bzk1v0 XPKCrXE4M69E8F1X o5s 960. картинка подбор пружин подвески по вин коду. картинка Bzk1v0 XPKCrXE4M69E8F1X o5s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Жму квадратик №10 возле рисунка с пружиной.

подбор пружин подвески по вин коду. 5t6roeSTmWwtJQKDX0r9Yb2RobU 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-5t6roeSTmWwtJQKDX0r9Yb2RobU 960. картинка подбор пружин подвески по вин коду. картинка 5t6roeSTmWwtJQKDX0r9Yb2RobU 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Ой, 5 вариантов, но уже не страшно)
Нажимаем ссылку «комментарии» к любой пружине.

подбор пружин подвески по вин коду. GsOHiU3hO3WKvYsBgWFpFeT I44 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-GsOHiU3hO3WKvYsBgWFpFeT I44 960. картинка подбор пружин подвески по вин коду. картинка GsOHiU3hO3WKvYsBgWFpFeT I44 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Ищем базовые баллы так же как для передних пружин.
строка 210.063 30 275 MEMORY 1
модель 210.063 — 30 баллов

Ищем баллы опций.
Опять выписываем строки с баллами, которые соответствуют моим из списка опций.

423 TRANSMISSION, AUTOMATIC 5-SPEED 2
673 HIGH CAPACITY BATTERY 2
819 CD CHANGER 1
810 SOUNDSYSTEM 1
TELEPHONE 1 (хотя код не указан, но нас есть телефон в списке опций «853 СТАЦИОН. ТЕЛЕФОН В ЦЕНТР. КОНСОЛИ; NOKIA, GSM 900»)

Итого по опциям: 2 + 2 + 1 + 1 + 1 = 7
Прибавим базовые баллы: 7 + 30 = 37 баллов

Выбираем таблицу (у нас нормальная подвеска).

подбор пружин подвески по вин коду. JT22tzudkg NOJO 1z0k76zm61A 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-JT22tzudkg NOJO 1z0k76zm61A 960. картинка подбор пружин подвески по вин коду. картинка JT22tzudkg NOJO 1z0k76zm61A 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Моим баллам соответствует строка : «35-40 210 324 32 04 210 325 04 84»

Выписываю коды пружины и проставки и прибавляю «A»
Пружина: A210 324 32 04
Проставка: A210 325 04 84

Остается только вбить эти коды в ваш любимый интернет-магазин и выбрать хороший дубль или заказать оригинал.

Источник

Алгоритм подбора пружин и проставок (от производителя)

подбор пружин подвески по вин коду. 100. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-100. картинка подбор пружин подвески по вин коду. картинка 100. Примечание: со временем могут появиться примеры для вагонов и ПП

После публикации в бортжурнале одной из моих машин короткой заметки про подбор пружин (кстати это было вызвано жаркими дебатами в комментариях у кого-то в бортжурнале), шквал сообщений в комментариях и в коммуникаторе с просьбой помочь подобрать пружины и проставки не утихает до сих пор. Так что, хочу еще раз поставить на вид запись про то, как самостоятельно (не с помощью меня, а самостоятельно) однозначно и правильно подобрать пружины и проставки для своей модели Мерседеса.

Инженеры Даймлер-Бенца разработали так называемую балльную систему: каждой модели (первые 6 цифр вина) присваивается определенное число баллов. Если в комплектации есть особенности, там люк в крыше, телефон, стальная защита, автономный отопитель и т.д., баллы могут добавляться.

Потом, зная баллы, по специальной таблице находятся проставки и пружины. Такая схема работает для абсолютно всех моделей Мерседесов, кроме тех, что на пневме.

Разберем теорию на примере 210.270

Открываем elcats.ru и идем в раздел пружин подвески

подбор пружин подвески по вин коду. e4da106s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-e4da106s 960. картинка подбор пружин подвески по вин коду. картинка e4da106s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Далее, например, передние пружины

подбор пружин подвески по вин коду. d4da106s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-d4da106s 960. картинка подбор пружин подвески по вин коду. картинка d4da106s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Кликнув по картинке пружины, видим такой неутешительный список. И проставок столько же. А комбинаций и того больше… Ваша же — одна единственная верная!

подбор пружин подвески по вин коду. f4da106s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-f4da106s 960. картинка подбор пружин подвески по вин коду. картинка f4da106s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Кликаем комментарии, смотрим выпадающее меню. Нам туда.

Итак, напомню, нас интересует модификация 210.270. Ищем. Напротив нее стоит базовое значение баллов. В данном случае 44 — это базовые баллы. К ним надо прибавить все, что относится к конкретной комплектации.

У нас есть: кондиционер (+8), АКПП (+6), рейлинги (+3), люк (+3), ESP (+2), стальная защита (+1), радио (+1), электросиденья (+1), память сидений (+1), омыватель фар (+1), ксенон (+1). В итоге еще набегает 28 баллов.

Таким образом, всего баллов 44+28=72

Но моя комплектация — авангард со спортивным шасси. Это тоже откладываем на ум

подбор пружин подвески по вин коду. aab3386s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-aab3386s 960. картинка подбор пружин подвески по вин коду. картинка aab3386s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Мотаем ниже. Для 72 баллов и sport chassis пружины имеют номер А2103212104, проставки — А2103210384

подбор пружин подвески по вин коду. 36b3386s 960. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-36b3386s 960. картинка подбор пружин подвески по вин коду. картинка 36b3386s 960. Примечание: со временем могут появиться примеры для вагонов и ПП

Вот и все. Ну неужели тут есть что-то сложное? Мне кажется, за нас уже все прекрасно подумали!

Источник

Подбираем пружины для своего авто ПРАВИЛЬНО!

подбор пружин подвески по вин коду. 81e3b0as 100. подбор пружин подвески по вин коду фото. подбор пружин подвески по вин коду-81e3b0as 100. картинка подбор пружин подвески по вин коду. картинка 81e3b0as 100. Примечание: со временем могут появиться примеры для вагонов и ПП

Доброго времени суток!
Напишу в самом начале, это очень важно! Это не полноценно моя статья, это рерайт статьи с Passat club
Если Вы уже читали эту тему и вы поняли как правильно подобрать себе пружины, то смысла перечитывать мою уже нет. Однако у меня оригинальная тема при первом прочтении вызвала вопросы, по этому решил переписать её своими словами, возможно кому нибудь пригодится.
ВАЖНО: В этой статье я расскажу, только про передние пружины, в оригинальной теме есть информация и про задние пружины: Passat club

В случае если Вас устраивает штатный тип подвески, то проблем найти нужные пружины по вин или просто посмотрев маркировку на самих пружинах не возникает, однако если Вы хотите изменить тип подвески, то скорее всего у Вас возникнут проблемы.
Многие думают, что если взять код пружин из чужой темы, то Вы получите нужную деталь, это не так! У каждой комбинации двигатель+коробка свой вес, более того на универсалах вес на передние пружины несколько ниже.
По этому взяв код пружин из чужой темы Вы рискуете получить совсем не тот результат, что описывает автор.
Например пружины VAG 3C0 411 105 A. Которые дают подвеску ППД-комфорт для легких автомобилей, одновременно являются и пружинами для Евро подвекси и «BLUE MOTION» и DDC с колёсами R18 для более тяжелых автомобилей соответственно.

Для начала нам потребуется расшифровать свой вин номер, в яндексе много сайтов которые предоставляют эту услугу, так же нам в этом могут помочь тут: vk.com/vinvag_history (бесплатно).
Ещё как вариант найти наклейку заводскую, она есть в сервисной книге или в нише запасного колеса.

Далее нам необходимо найти в расшифровке (или наклейке)
позиции
G»две цифры»
L»две цифры»

G расскажет нам о том какие передние амортизаторы установлены с завода.
L расскажет о том какой диапазон давления пружины шёл с завода.
Совокупность этих двух параметров как раз и определяет какой из пакетов установлен на Вашем авто.
Именно эти данные помогут нам понять сколько же весит Ваш автомобиль.
ССЫЛКА
Находим свой «L» на этой картинке (в левой части), а затем ищем свой «G» в правой части и записываем вес который находится рядом с «G».

Далее ищем в списке подвесок ту которую Вы хотите получить и записываем тот «G» который Вы хотите получить:
G02/G07/G11/G12/G15 — Стандарт
G02/G07/G15 — Стандарт с системой Nivomat сзади
G03/G08 — Спортпакет, не для 18″ колёс
G04/G09 — ППД
G05/G10/G16 — ППД Комфорт
G19 — IND (наверное индивидуал)
G23/G28 — Спортпакет (Комплектация по желанию клиента), для 18″ колёс
G36 — R36
G37/G38 — BLUE MOTION
G41 — DDC, DDC с 18″ колёсами
G46 — DDC для R36

А теперь снова возвращаемся к списку:
ССЫЛКА
и ищем в списке сочетание нужных Вам «G» и веса Вашего автомобиля полученного из прошлой части.
После того как Вы его нашли, смотрим к какому «L» относится это пересечение и ищем этот «L» в списке ниже.

L01 — 3C0 411 105 A (Ор Зе Ор Ор)
L02 — 3C0 411 105 B (Ор Зе Же)
L03 — 3C0 411 105 C (Ор Зе Же Же)
L06 — 3C0 411 105 F (Ор Зе Бе)
L09 — 3C0 411 105 M (Ор Си Же)
L10 — 3C0 411 105 N (Ор Си Же Же)
L11 — 3C0 411 105 Р (Ор Си Зе)
L12 — 3C0 411 105 S (Ор Си Зе Зе)
L14 — 3C0 411 105 АА (Ор Си Кр Кр)
L17 — 3C0 411 105 AF (Ор Бе Кр Кр)
L18 — 3C0 411 105 AG (Ор Бе Ор)
L19 — 3C0 411 105 AH (Ор Бе Ор Ор)
L20 — 3C0 411 105 AJ (Ор Бе Фи)
L21 — 3C0 411 105 AK (Ор Бе Фи Фи)
L22 — 3C0 411 105 AL (Ор Бе Же)
L23 — 3C0 411 105 (Ор Зе Ор)
L24 — 3C0 411 105 L (Ор Си Ор Ор)
L25 — 3C0 411 105 AE (Ор Бе Кр)
L26 — 1K0 411 105 EQ (Кр Бе Зе), (Зе Си)
L27 — 1K0 411 105 BA (Кр Се), (Се Си)
L29 — 3C0 411 105 AP (Же Кр Зе)
L30 — 1K0 411 105 BP (Кр Бе Кр), (Ор Ор Бе)
L31 — 1K0 411 105 DK (Ор Ор Ор), (Фи Фи Ро)
L32 — 1K0 411 105 DF (Ор Ор Ор Се), (Ро Ро Ро Ко)
L38 — 3C0 411 105 AQ (Же Кр Кр)
L39 — 3C0 411 105 AR (Же Кр Кр Кр)
L40 — 3C0 411 105 AS (Же Кр Фи)
L41 — 1K0 411 105 DM (Фи Фи), (Ро Ро Ко Ко Ко)

Теперь используем код пружины который находится рядом с нужным «L» на сайте где обычно заказываете запчасти и узнаете все аналоги.

Так же можно проверить какие пружины установлены на вашем авто в данный момент, в списке выше указаны какому набору цветовых отметок соответствуют пружины.
Сокращения цветов точек на пружинах:
Ор — оранжевый
Зе — зелёный
Же — жёлтый
Бе — белый
Кр — красный
Ко — коричневый
Си — синий
Се — серый
Фи — фиолетовый
Ли — лиловый

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
