Турникет со штрихкодом (Система контроля доступом + Карточки на штрихкодах)
(7) пока прорабатывал проект, услышал от разных людей, что паяли сканер ШК к турникету сами, и что промышленных вариантов такого исполнения нет. Хотелось бы узнать более подробные детали, по возможности найти таких спецов.
CARDDEX ТУРНИКЕТ ТРИПОД «STR 01» В НАЛИЧИИ 35 000 р
Описание CARDDEX Турникет «STR 01»
в наличие 2 штуки без планок. Ни надо ждать 15 дней
CARDDEX Турникет «STR 01» – это недорогое решение для организации контроля доступа на объектах, где в равной степени важны небольшие размеры, надежность конструкции и высокая пропускная способность.
Компактные и надежные турникеты-триподы «STR 01» идеально подходят для установки в условиях ограниченного пространства. Надежный блокирующий механизм позволяет добиться длительной безотказной работы турникета при интенсивном использовании. Комфорт прохода обеспечивается благодаря наличию гидравлической системы демпфирования в сочетании с системой автоматического доворота.
Планки не входят в комплект и приобретаются отдельно
Особенности CARDDEX Турникет «STR 01»
— компактные размеры
— два направления контроля
— демпфирующая система
— повышенная надежность
— бесшумная работа
— шесть режимов работы
— диодная индикация
— гарантия 5 лет
Технические характеристики CARDDEX Турникет «STR 01»
Единица измерения: 1 шт
Габариты (мм): 790x790x955
35 человек в минуту
напряжение 12V
диапазон температур +45-1C
мощность 12W
Relay control
потребляемый ток 1А
Цветовые решения: RAL7035 и RAL7011
Турникет со считывателем штрих кодов
Поиск по сайту
Типовые коммерческие предложения
СКУД и терминал с пропусками со штрих-кодом
Задача:
На предприятии ходят посетители по своим делам. Их надо всех фиксировать. Процедура фиксации заключается в следующем. Оператор берёт документ посетителя, записывает в журнал данные или просто сканирует документ. Присваивает к данным посетителя номер карточки доступа, выдает карточку посетителю и тот уже идёт по своим делам попадая только в те помещения которые ему могут понадобиться при решении дел. Если на выходе стоит картоприёмник, то выходя из предприятия он оставляет карточку. Всё хорошо, но если посетитель проводит целый день на предприятии, то ему надо выйти покурить, сходить в кафе, просто выйти на воздух. То при повторном входе снова получать новую карточку. Проблема решается при применении в качестве идентификатора пальца, лица или бумажного пропуска со штрих кодом. Палец и лицо всегда с собой, а бумажный пропуск и выкинуть не жалко. То есть картоприёмник не нужен. Теперь, пока оператор записывает в журнал или сканирует данные посетителя, тот прикладывает палец к контрольному считывателю или лицом смотрит в видеокамеру и система записывает в базу данных в соответствии с присвоенными разрешениями для прохода. Можно получить пропуск через терминал автоматической выдачи пропусков, приложив к сканеру документ и выбрав из меню путь следования. Всё хорошо, но сколько по времени может длиться процедура передачи данных от компьютера во все считыватели? Окно бюро пропусков (или терминал автоматической выдачи пропусков), а рядом турникет, сколько ждать посетителю пока его данные загрузятся в считыватель управляющий турникетом? Как эту операцию сделать максимально простой и быстрой. Рассматриваем вариант из 8 считывателей и расстоянием от компьютера до последнего считывателя не более 100 м.
На мой взгляд, самый лучший вариант это терминал автоматической выдачи пропусков. Пропуска бумажные со штрих кодом. На входе турникет со считывателем штрих кодов на вход и со свободным выходом для всех. Получая пропуск все посетители проходят через турникет прикладывая пропуск. Напротив турникета устанавливается видеокамера, которая транслирует изображение лица на монитор охраны. На другом мониторе высвечивается фото с отсканированного документа посетителя. Охранник сверяет лица на двух мониторах и пресекает попытки прохода по чужим документам. Далее посетителю разрешен поход в остальные семь дверей в разном сочетании в зависимости от выбранного в меню пути следования. С таким пропуском можно и покурить выйти и в кафе сбегать, а по завершении дел его просто выбросить, а если не выбросил, то система автоматически аннулирует выданные пропуска через сутки. Мне нужно предложение на систему состоящую из одного терминала автоматической выдачи пропусков, комплекта контроллеров и считывателей для организации восьми точек доступа по бумажным пропускам со штрих кодами, ПО способное выполнить описанные мной функции. Компьютер для сервера, мониторы, видеокамеру, замки, доводчики, турникет и все кабеля подберу сам. Заявок на пропуска нет, любой посетитель может распечатать себе пропуск.
Решение:
Ниже можно увидеть таблицу, с необходимым для реализации вашей задачи оборудованием, программным обеспечением и их стоимостью.
Оборудование было подобрано для одностороннего контроля (только вход). Проверка паспорта посетителя на одном рабочем месте.

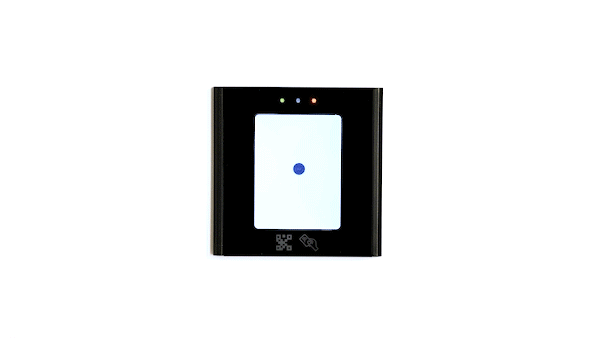

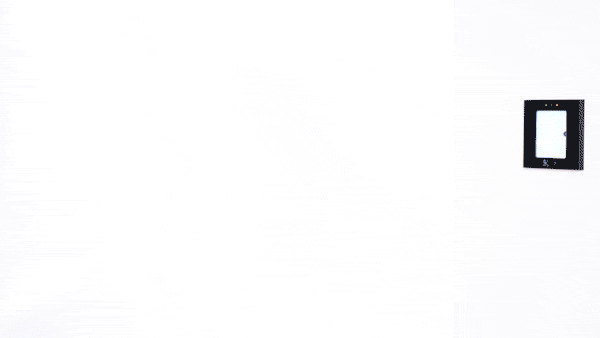

Считыватель QR-кодов и формата Mifare Tantos TS-RDR-QR
Считыватель QR-кодов и формата Mifare Tantos TS-RDR-QR.
Считыватель QR-кодов совмещенный со считывателем формата Mifare c 4-х байтным UID Считыватель может использоваться в системах контроля доступа для офисов, на туристических объектах, для ограничения доступа посетителей в различные учреждения, для управления воротами, шлагбаумами, для контроля посетителей, в системах умного дома, для обновления имеющихся систем контроля доступа и для других целей.
Считыватель предназначен для врезной установки.
Важно: т.к. QR-код может быть легко скопирован и размножен, то для использования считывателя QR-кода в системах контроля и управления доступом необходимо наличие программного обеспечения, способного не только генерировать QR-коды, но и управлять правами доступа для каждого из них.
Внимание: Передняя панель считывателя изготовлена из закаленного стекла, не пытайтесь ее просверлить. Считыватель предназначен только для чтения QR кодов, чтение одномерных кодов (штрих-кодов) любых форматов не поддерживается.
Интерфейсы и идентификаторы
Считыватель имеет стандартный Wiegand-выход и может подключаться в архитектуру СКУД просто, понятно и без каких-либо конверторов. И это, пожалуй, главное преимущество этого устройства. Также устройство как опцию поддерживает USB и TCP/IP.
Помимо чтения QR-кодов также поддерживается работа с одномерными кодами (например, EAN13), а также картами Mifare в режиме чтения UID.
Кроме QR-кодов, устройство работает с картами формата Mifare в режиме чтения UID. Интересно, что попавший к нам на обзор экземпляр также «умеет» читать ещё и одномерные штрих-коды различных стандартов, хотя в характеристиках устройства этого не заявлено.
При работе с картами Mifare происходит чтение только их UID.
Производитель заявляет, что для успешного чтения размер самого штрих-кода может быть в диапазоне от 0,8 до 10 см. Что касается дальности считывания карты, она составляет 1-3 см.
Считыватель имеет две линии управления индикацией, можно управлять зелёным светодиодом и зуммером. Штатно при поднесении идентификатора считыватель кратковременно меняет световую индикацию с красного на зелёный и издаёт звуковой сигнал.
Проверка считывания
Мы тестировали QR-коды различных размеров (1, 5, 10, более 10 см), QR-код на телефоне, одномерный штрих- и QR- коды, а также карта формата Mifare. Закономерность логична: чем больше штрих-код, тем больше дальность чтения. Более того, считыватель читает код, размеры которого больше заявленных для чтения.
Также важная деталь для повседневной эксплуатации: не обязательно подносить QR-код строго перпендикулярно к считывателю, допускается некоторое отклонение.
При подключении по интерфейсу Wiegand, рекомендуемый тип кабеля между считывателем и контроллером многожильный сигнальный кабель с сечением сечением 24AWG – 18AWG (от 0,2 до 0,8 мм2).
Производители не рекомендуют подключать считыватели с интерфейсом Wiegand витой парой.
Оборудование для доступа по штрих-коду
1. Наиболее бюджетное решение
75 000 руб на точку прохода.
Потребует самостоятельного монтажа сканера к турникету. Подойдет любой турникет и любой сканер. Мы, в основном, используем Metrologic и Motorola.
IP-турникет Ростов + сканер Motorola DS457
– Самое недорогое решение для проверки доступа по штрих коду.
– Подходит любой турникет и любой сканер.
– Можно использовать с уже установленными турникетами.
– Требует самостоятельного монтажа сканера к турникету.
– Расстояние от сканера до ближайшего компьютера максимум 30м.
2. Оптимальное решение
100 000 руб на точку прохода.
С использованием Ethernet контроллера PERCo C-01.
– Не требует покупки программного обеспечения для контроллера.
– Сканеры подключаются непосредственно к контроллеру.
– Можно использовать с уже установленными турникетами.
– Требует самостоятельного монтажа сканера к турникету.
– Ограниченный список совместимых сканеров.
3. Готовое к использованию решение
210 000 руб на точку прохода.
Турникеты Praktika со встроенным сканером + контроллер СКУД Sigur E500U.
– Сканер читает билет на любом расстоянии, как с бумаги, так и с экрана телефона. В отличии от бюджетных сканеров, где билет нужно держать на расстоянии примерно 5 см.
– В три раза дороже решения, где турникет и сканер по отдельности.
– Расстояние от сканера до ближайшего компьютера не более 30м.
4. С использованием билетного терминала
Любой турникет + билетный терминал cominfo /сканер ID-2х
В данном варианте рассматриваются решения для уличного использования.
Билетный терминал cominfo
– Может быть установлен на турникет или стену.
– Используется как для считывания билетов со штрих-кодами, так и карт RFID.
– Видеоанимация показывает, где размещать билет.
– Зона считывания с подсветкой.
– Может быть установлен на улице.
– Билетный терминал подключается в систему по сети Ethernet, что позволяет располагать его на любом удалении от сервера, не требует промежуточных компьютеров.
Сканер ID-2х
Плюсы сканера:
— Может быть установлен на турникет или стену.
— Разработан для работы вне помещения.
– Считывание штрих-кодов на расстоянии до 15м
– Возможность считывания штрих-кодов высокой плотности.
– Наклон, поворот 65°, 65°.
– Класс защиты от внешних воздействий – IP66/67-полная защита от пыли, защита от струй воды.
