Данный раздел содержит общие сведения, касающиеся штрихкодирования, нюансы, связанные с формированием изображения штрихкодов, а также методику штрихкодирования товаров на предприятии.
Формат EAN13
Формат EAN13 является расширением формата UPC-A. Данный формат позволяет кодировать 12 символов (цифры от 0 до 9), к которым добавляется справа контрольная (тринадцатая) цифра, значение которой однозначно расчитывается в соответствии с кодируемой последовательностью. Значение штрихкода UPC-A соответствует значению штрихкода EAN-13, у которого первый символ 0.
Кодируемая при помощи этого алгоритма последовательность символов, обычно, представляет уникальный международный номер товара EAN13/UCC, который является уникальным в международном масштабе.
Формат EAN8
Формат EAN8 является расширением формата UPC-E и представляет сокращённую форму EAN13. Данный формат позволяет кодировать 7 символов (цифры от 0 до 9), к которым добавляется справа контрольная (восьмая) цифра, значение которой однозначно расчитывается в соответствии с кодируемой последовательностью. Значение штрихкода UPC-E соответствует значению штрихкода EAN-8, у которого первый символ 0.
Формат Code 39
Существует также расширение Code 39, которое, по сути, представляет набор правил, по которым символы, не входящие в список допустимых для данного формата, кодируются при помощи последовательностей допустимых символов. Стандартное расширение дополняет список допустимых символов строчными буквами латиницы.
Формат Code 93
Формат Code 93 (также называется «USS-93») позволяет кодировать такую же последовательность символов, как и расширение Code 39, но при этом изображение штрихкода получается заметно меньше. К недостаткам формата можно отнести отсутствие возможности упаковки кодируемой информации.
Формат Industrial 2 of 5
Формат Interleaved 2 of 5
Формат Codabar
Формат Codabar (также называется «Ames code», «USD-4», «NW-7», «2 of 7 code») позволяет кодировать цепочку символов (цифры, некоторые знаки пунктуации) произвольной длины + один из 4 возможных (A, B, C, D) префиксов и один из 4 возможных суффиксов (также A, B, C и D).
К недостаткам данного алгоритма следует отнести отсутствие возможности упаковки кодируемой цепочки символов.
Формат Code 128
Формат Code 128 является форматом высокой плотности, позволяет кодировать цепочку символов (первые 128 символов ASCII-таблицы) произвольной длины. Формат поддерживает упаковку данных.
Формат EAN128
Формат RSS 14
Формат RSS 14 является, как и Code 128, форматом высокой плотности и позволяет кодировать цепочку символов (первые 128 символов таблицы ASCII) произвольной длины. При кодировании осуществляется упаковка кодируемой последовательности символов. К недостаткам можно отнести то, что штрихкоды данного типа поддерживаются ограниченным набором сканеров.
Формат Code 16k
Формат Code 16k является двумерным, штрихкод представляет последовательность одномерных штрихкодов (формат которых подобен Code 128), расположенных друг над другом, что позволяет увеличить плотность кодирования. К недостаткам алгоритма можно отнести то, то данный формат поддерживается ограниченным набором сканеров штрихкода.
Формат PDF-417
Формат PDF-417 является одним из самых распространённых двумерных форматов штрихкодирования. Данный формат позволяет кодировать последовательность символов кодовой страницы CP437, поддерживает ряд методов упаковки данных, а также параметризуемый алгоритм восстановления информации в случае повреждения изображения штрихкода.
Формирование изображения штрихкода
Необходимо отметить, что для корректного считывания изображения штрихкода сканерами, требуется, чтобы был достаточный контраст между тёмными и светлыми элементами штрихкода. В связи с этим существует ограничение на сочетания цветов элементов штрихкода.
Нормально считываются сканером следующие сочетания цветов:
Считываются при определённых условиях:
Не считываются при определённых условиях:
Также следует обратить внимание, что изображение штрихкода, в общем случае, нельзя масштабировать, т.к. при этом могут нарушиться соотношения ширины штрихов и пробелов штрихкода. Масштабирование, обычно, допускается в сторону увеличения изображения в целое число раз (этим, в частности, объясняется «скачкообразное» изменение размеров штрихкода при использовании элемента управления «1С:Печать штрихкодов»).
Методика штрихкодирования
При штрихкодировании товаров на предприятии, в первую очередь, следует уделить внимание уникальности используемых значений штрихкодов. В большинстве случаев в торговых точках осуществляется продажа товаров, на упаковки которых уже нанесён корректный штрихкод EAN13 или EAN8. При этом в случае, если существует необходимость задать штрихкоды для других товаров, применяется следующая методика: товарам назначается штрихкод EAN13, уникальный в пределах предприятия, значение которого начинается с цифры «2». При этом гарантируется, что ни для какого из товаров, на заводской упаковке которого содержится изображение штрихкода EAN13, не будет совпадения с присваиваемым самостоятельно штрихкодом (первая цифра «2» указывает на то, что используется «внутренний» штрихкод предприятия, уникальность которого должна обеспечиваться на предприятии самостоятельно).
Большинство весов, осуществляющих этикетирование весового товара при помощи EAN13, формируют штрихкод следующего формата:
Дополнительно Более подробно с описанием штрихкодов, их структурой и областью применения можно ознакомиться в подразделе «Штрихкоды» данного раздела.
В настоящее время все популярнее становятся технологии автоматической идентификации с использованием компьютерной техники. Целью подобных технологий является повышение эффективности работы и уменьшение стоимости труда.
Функции штрихового кода:
Наличие штрихкода на упаковке продукции является обязательным условием ее вывоза в соответствии с условиями совершения внешнеторговых сделок.
Раздел 1С Печать штрихкодов
Часто пользователям приходится сталкиваться с ситуацией, когда им нужно отобразить штрихкод на печатной форме 1С 8.3, определенном документе или бирке. В программах 1С 8.3 можно найти систему штрих-кодов для номенклатуры, которая значительно уменьшает время на подбор продукции и на другие действия. Чтобы отобразить его в распечатанном виде, необходимо найти объект «1С: Печать штрихкодов». Данный элемент управления предназначен для формирования штрихкодов следующих форматов:
EAN8, EAN13, EAN13 AddOn 2, EAN13 AddOn 5, ITF14, RSS14, EAN128, Code39, Code39 Full ASCII, Code93, Code128, Code16k, Industrial 2 of 5, Interleaved 2 of 5, CodaBar, PDF417.
Здесь доступна функция автоматического определения штрих-кода и можно отправлять значения символов штрихкода с контрольным символом или без него. Есть возможность отключить отображение контрольного кода штрих-кода на конечном изображении штрихового кода.
При отсутствии установленного элемента, компьютер отклонит все попытки печати и выдаст ошибку с сообщением: «Компонента печать штрихкодов 1С не установлена на данном компьютере». То есть нужно совершить установку компонента.
В процессе печати могут появляться и другие ошибки, такие как: «Ошибка внешней компоненты» – 1CBarCode: некорректное значение свойства «Шрифт». Устранить проблему можно путем загрузки компонентов «1С:Печать штрихкодов» – «1CBarCode.exe» текущей версии.
Для получения доступа к печати на компьютере, вам понадобится установка компонента «1CBarCode.exe». Найти и загрузить его можно на сайте.
Этим драйвером пользуются в системах, которые не содержат «1С:Библиотека подключаемого оборудования».
После скачивания файла его необходимо установить.
После того, как компоненты загружены в компьютер, ошибки при создании штрихкодов больше не должны возникать. Также важно знать, что при использовании версии 1С: Управление торговлей 11.4 и более поздних версий на последней платформе загружать компоненты не нужно, так как они уже изначально имеются в системе.
Проведение печати ценников с штрихкодом

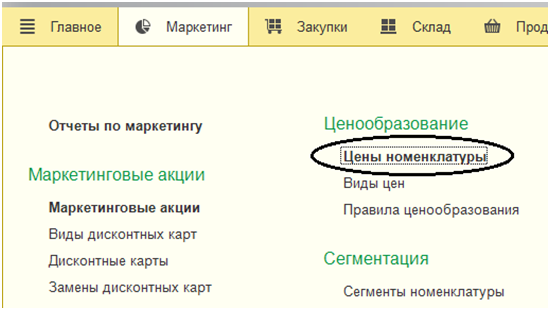

Для примера печати штрихкода возьмем «1С:Розница». Зайдем в раздел «Цены номенклатуры» и просмотрим вывод на печать ценников товаров, чья цена уже установлена.
Нужная нам функция печати бирок и ценников доступна в документе «Установка цены номенклатуры». Начать операцию необходимо кнопкой «Печать».
Необходимо выбрать опцию «Шаблон ценника», так как в этом случае в обработке уже будут отмечены все товары. Если такая функция отсутствует, то её можно запросто создать самостоятельно.
Нажмите на опцию «Редактировать макет», перейдите в редактор шаблонов и выберите «Загрузить шаблон по умолчанию».
Готовый шаблон позволит создавать собственную вариацию дизайна. С его помощью можно изменять шрифт, цвет, интегрировать логотип. Также можно использовать интеграцию шаблона ценника, если у вас есть готовая к использованию версия. В левом краю экрана можно заметить открытые к доступу поля. Тут интерес необходимо сконцентрировать на поле «Штрихкод».

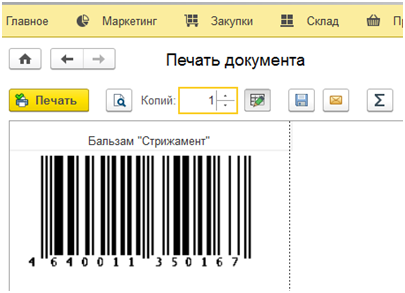

Отметьте свой шаблон, а также желаемые товары и нажимайте на «Печать».
Вы вывели штрихкод на печать.
Вставка штрихкода в шаблон печатной формы 1С
В открывшемся окне переключите указатель на позицию «Элемент управления». Затем вы увидите объект с наименованием «1С.V8. Печать штрих-кодов».
Мы разобрали шаги по добавлению штрихкода в готовые шаблоны, а также разобрали создание собственных макетов печатных форм.
Сервисы, помогающие в работе бухгалтера, вы можете приобрести здесь.
Как в 1С вывести на печать штрихкод? Что необходимо установить и настроить для этого? Предлагаем нашим читателям подробную инструкцию по установке компоненты, добавлению штрихкода в ценник, созданию макета и вывода его на печать.
Установка компонента 1С Печать штрихкодов
Для вывода в 1С штрихкода в печатную форму предназначен объект «1С:Печать штрихкодов». Данный элемент управления предназначен для формирования штрихкодов следующих форматов:
EAN8, EAN13, EAN13 AddOn 2, EAN13 AddOn 5, ITF14, RSS14, EAN128, Code39, Code39 Full ASCII, Code93, Code128, Code16k, Industrial 2 of 5, Interleaved 2 of 5, CodaBar, PDF417.
В нем поддерживается автоопределение формата штрихкода, возможность передавать символьное значение штрихкода как с контрольным символом, так и без него, а также можно отключать показ контрольного символа штрихкода на результирующем изображении штрихкода.
Если данный элемент не установлен у вас не установлен, то при попытке сделать печать вы увидите ошибку с текстом: «Компонента печать штрихкодов 1С не установлена на данном компьютере». В таком случае перед следующими шагами вам необходимо установить элемент. Выберите его на сайте и установите на ПК.
Установка максимально простая, поэтому просто следуйте указаниям:
Печать штрихкодов на ценниках в 1С
Для примера предлагаем рассмотреть печать штрихкода в«1С:Розница». Обратимся к пункту «Цены номенклатуры» и рассмотрим вывод на печать ценников товаров, на которые уже назначена цена.
Печать ценников и этикеток доступны из документа «Установка цены номенклатуры» в кнопке «Печать»:
В обработке уже будут выбраны товары, поэтому нам нужно будет задать «Шаблон ценника». Если заранее такой шаблон не был подготовлен, то создайте его на этом шаге.
Нажав кнопку «Редактировать макет», переходим в редактор шаблонов и выбираем «Загрузить шаблон по умолчанию».
Выбрав созданный шаблон, выделяем необходимые товары и нажимаем кнопку «Печать».
Штрихкод 1С в макете печатной формы
Вы можете самостоятельно разработать макет печатных форм с использованием штрихкода. В конфигураторе открываем макет печатной формы нужного документа и переходим в меню:
Таблица — Рисунок — Вставить объект
В появившемся окне переключаем указатель в положение «Элемент управления» и мы видим, что появился тип объекта «1С.V8. Печать штрих-кодов».
Помощь профессионалов
Если у вас нет достаточно компетентных сотрудников или у ваших специалистов сейчас есть более важные задачи, мы предлагаем обратиться за помощью к специалистам компании «ПРОГРАММЫ 93»!
Как мы можем помочь вам в работе с 1С?
Позвоните по номеру телефона, указанному на сайте или заполните форму обратной связи, чтобы мы могли сориентировать по стоимости и рассказать, как начать сотрудничество.
Где применяются системы штрихкодирования, как настроить интеграцию с 1С
Штрихкодирование имеет массу преимуществ для компании:
Где применяется штрихкодирование?
На сегодняшний день одним из самых распространенных видов автоматизированного сбора данных является система штрихкодирования. Она дает возможность эффективного учета движения товаров на предприятии.
Штрихкодирование активно применяется:
В зависимости от конкретных процессов производства и продажи, с учетом особенностей каждой конкретной компании, разрабатываются системы штрихкодирования, которые учитывают все ее особенности.
Процессы производства, где необходима система штрихкодирования
Можно выделить несколько этапов (процессов), которые есть на каждом производственном предприятии и, которые нуждаются в применении систем штрихкодирования:
Сначала заказ клиента принимается в учетную систему. После процедуры утверждения заказа для исполнения (производства) он поступает на следующий этап.
Это один из самых важных этапов работы с заказом. При этом есть перспективное планирование, которое подразумевает месячный и/или недельный план производства, а есть задания на смену или производственный день.
Итак, после того, как заказы утверждены, они делятся на составные части при помощи спецификаций. Это дает возможность получить информацию о требующемся сырье и комплектующих для исполнения заказа, а также оценить загрузку производства и получить достоверную информацию о сроке исполнения заказа.
На этом этапе решаются следующие задачи:
Так, сменное задание – это инструмент ежедневной работы производства, с помощью которого осуществляется оперативное планирование и управление.
Контроль прохождения изделий по различным технологическим этапам может быть организован по-разному: штрих-код может наклеиваться на само изделие, или же маркируется его упаковка. И в том, и в другом случае прохождение изделия по отдельным этапам производства контролируется считыванием уникального штрихкода.
Внедрение штрихкодирования на складах позволит автоматизировать процессы приемки товаров и материалов, ревизии – т.е. все стандартные складские операции. Таким образом, рутинные действия и влияние человеческого фактора заметно снижаются.
Отгрузка готовой продукции
Если упаковку продукции организуют по упаковочным местам (паллетам), то можно сделать механизм контроля правильности упаковки. Документ упаковки будет иметь свой уникальный штрихкод, и с помощью терминала сбора данных можно проверять состав каждого упакованного заказа. Если проверка прошла удачно, то автоматически формируются документы оприходования готовой продукции на склад, а также другие документы (к примеру, списание материалов).
Сканирование готовой продукции в процессе упаковки показывает полную и достоверную информацию о готовности к отгрузке каждого товара.
Выбор оборудования для автоматизации и системы штрихкодирования (сканеры штрих-кодов, терминалы сбора данных, принтеры штрих-кодов и т.д.) происходит в зависимости особенностей каждого конкретного производства и поставленных задач. Узнайте у специалистов Первого Бита, какое именно оборудование подойдет вашей компании, у нас лучшие цены.
Штрихкодирование в 1С
В программах 1С штрихкод в основном используется для идентификации объектов. Штрихкодируются различные объекты, такие как штучный и весовой товар, дисконтные карты покупателей и регистрационные карты сотрудников.
К примеру, в системе «1С:Розница» все настройки для штрихкодирования расположены в разделе Администрирование.

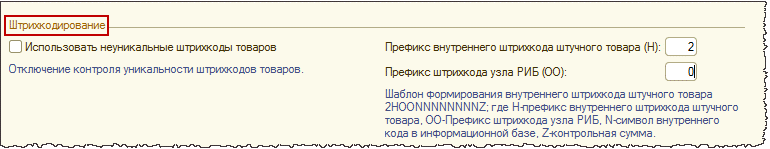

Здесь есть возможность задавать префиксы шаблоне внутреннего штрихкода. Первый префикс позволяет системе «1С:Розница» понять, что данный штрихкод является именно штрихкодом штучного товара.
Второй префикс (префикс штрихкода узла РИБ) наоборот не участвует в обмене и имеет разные значения для разных узлов РИБ.
Программа поддерживает торговое оборудование: фискальные регистраторы, терминалы сбора данных, сканеры штрихкодов, электронные весы, дисплеи покупателя, эквайринговые системы, ридеры магнитных карт.
Для создания нового штрихкода в командной панели табличной части следует нажать на кнопку Создать. Появится форма создания штрихкода
В данной форме поле Номенклатура заполняется автоматически. Имеется возможность определить упаковку номенклатуры, тип штрихкода и его значение. Если товар уже промаркирован штрихкодом производителя, можно выбрать соответствующий тип штрихкода и ввести сам штрихкод. После ввода необходимых данных следует нажать Записать и закрыть.
В «1С:Управление торговлей» штрихкодирование находит и другое применение. Штрихкоды выводятся практически во все типовые печатные формы, и используются для быстрого поиска конкретных документов. В решении расширен перечень объектов, для которых предусмотрена печать этикеток со штрихкодом: для доставки, складских ячеек, упаковочных листов и пр.
Печать штрихкодов в 1С
В программах 1С 8.3 используется система штрихкодов номенклатуры, которая позволяет производить быстрый подбор товаров и множество других действий. Для его вывода в печатную форму предназначен объект «1С:Печать штрихкодов». Данный элемент управления предназначен для формирования штрихкодов следующих форматов:
EAN8, EAN13, EAN13 AddOn 2, EAN13 AddOn 5, ITF14, RSS14, EAN128, Code39, Code39 Full ASCII, Code93, Code128, Code16k, Industrial 2 of 5, Interleaved 2 of 5, CodaBar, PDF417.
Печать ценников с штрихкодом
Рассмотрим печать штрихкода на примере «1С:Розница». Обратимся к пункту «Цены номенклатуры» и рассмотрим вывод на печать ценников товаров, на которые уже назначена цена.
Из документа «Установка цены номенклатуры» в кнопке «Печать» доступны печать ценников и этикеток.
В обработке уже будут выбраны товары, поэтому нам нужно будет задать «Шаблон ценника». Если его нет, то его легко создать.
Нажав кнопку «Редактировать макет», переходим в редактор шаблонов и выбираем «Загрузить шаблон по умолчанию».
На основе шаблона можно создать свой вариант дизайна. Есть возможность вставлять логотип, менять шрифты, цвет. Можно также импортировать шаблон ценника, если есть готовый вариант. Сбоку слева будут доступные поля.
Выбрав созданный шаблон, выделяем необходимые товары и нажимаем кнопку «Печать».
Остались вопросы? Закажите бесплатную консультацию у специалистов Первого Бита.
Дополнительные возможности работы с штрих-кодом в 1С:Бухгалтерии
Расширение «Дополнительные возможности работы с штрих-кодом в 1С:Бухгалтерия»
Воспользуйтесь расширением и вы сможете пользоваться подбором товара по штрих-коду в большинстве торговых документах, искать товар при помощи штрихкода в номенклатурном справочнике, печатать отчет «Прайс-лист» с штрих-кодом и формировать печатные формы документов с колонкой Штрих-код.
Расширение «Дополнительные возможности работы с штрих-кодом в 1С:Бухгалтерия» добавляет к стандартным возможностям конфигурации:
Стандартная конфигурация 1С:Бухгалтерия позволяет использовать штрих-код только в документах:
Решение предназначено для конфигураций:
Важно!Базовая версия конфигурации1С:Бухгалтерия предприятия 3.0 не поддерживается.
Расширение работает на управляемых формах и требует платформу 8.3.15.1830 или новее
Если вы планируете использовать расширение со сканером штрих-кода, то сканер должен быть установлен в конфигурации согласно инструкции its.1c.ru
Новые возможности программы 1С:Бухгалтерия
Подбор товара с помощью сканера штрих-кода
В следующих документах добавлена возможность подбора товара с помощью сканера штрих-кода и вручную:
Несколько скриншотов разных документов
Поиск по штрихкоду в номенклатурном справочнике
В форме списка номенклатурного справочника можно искать товар по штрихкоду вручную или с помощью сканера штрихкода. После успешного поиска карточка номенклатуры открывается на просмотр.
Штрих-код в форме подбора товара
Вы можете искать по штрих-коду в форме подбора товаров. Так же на форму добавлена колонка Штрих-код
Генерация нового штрих-код номенклатуры
Вы можете выполнить генерацию нового штрих-кода для номенклатуры. Штрих-код будет следующим по порядку и с корректной контрольной суммой по стандарту EAN13.
Колонка штрих-код в печатных формах документов
Для печатных форм ТОРГ-12, ТОРГ-13, Счет покупателю предусмотрен вывод колонки Штрих-код. Если у номенклатуры несколько штрих-кодов, то в печатной форме будет выведен один с большим значением. Ниже несколько скриншотов:
Дополнительный отчет Прайс-лист
В составе комплекса по работе со штрих-кодом входит отчет Прайс-лист. Этот отчет позволяет вывести остатки, цены номенклатуры, штрих-коды а так же текущую складскую стоимость.
В быстрых настройках отчета можно задать:
Компактный вариант отчета выглядит так:
Обратите внимание, если у номенклатуры несколько штрих-кодов то в отчете отображаются все.
В настройках отчета можно включить отображения дополнительных полей: Артикул, Цена и стоимость в складских ценах.
Полный вариант отчета выглядит так:
Настройка
История обновлений
Первая коммерческая версия
Добавлена возможность назначить пользователю право работать с расширением. Добавлена новая роль «Дополнительные возможности ШК (основная)»
Добавлено руководство пользователя.
Добавлен дополнительный отчет для 1С Бухгалтерия. Отчет в виде Прайс-листа с остатками, ценой, штрих-кодами а так же с текущей складской стоимостью.
Добавлена поддержка всех основных товарных документов. Общее количество поддерживаемых документов 10.
Добавлен вывод колонки Штрих-код в печатных формах
Добавлено отображение колонки с «Штрих-код» в форме подбора номенклатуры. Добавлен поиск по штрих-коду в форме подбора номенклатуры
Добавлена поддержка конфигурации Бухгалтерия сельскохозяйственного предприятия (от разработчика Агрософт), редакция 3.0 с версии 3.0.89.хх и старше
На форме списка справочника номенклатуры добавлен поиск по штрих-коду при помощи сканера или вручную. Найденная номенклатура открывается на просмотр. Уменьшена зависимость расширения от ролей пользователя. Теперь достаточна роли кладовщика.
