Кодовое разделение каналов CDMA — подробный разбор

В этой статье рассмотрим три способа разделения каналов, временное разделение, частотное и кодовое разделение каналов. Особое внимание будет уделено кодовому разделению каналов. Приятного чтения!

Если есть радиотехническая система (РТС) включающая в себя множество устройств и между этими устройствами необходимо выполнять обмен информацией, необходимо разделять каналы.

Для примера рассмотрим сотовую связь.

Есть базовая станция (БС) и множество абонентских устройств. Между БС и мобильными телефонами образуется канал, сколько мобильных устройств столько и каналов. Задача — организовать разделение каналов таким образом, чтобы работа одного устройства, не создавала помех для другого устройства.

Способы разделения каналов:

Временное разделение каналов (TDMA)

При временном разделении каналов информация от каждого абонента делится на пакеты (блоки), и пакеты от разных абонентов передаются по очереди. Передача осуществляется на одной частоте.

На примере представлено, информацию передают 3 абонента. Сначала Абонент 1 передал информацию, потом он закончил и сделал паузу, потом 2 и 3 и так далее. То время, которое выделяется каждому абоненту, называется временной слот (time slot).

А тот временной отрезок, который выделяется для всех абонентов называется кадром. В течении кадра все абоненты передали свои пакеты и когда начнется следующий кадр все начнется заново. Соответственно, сколько временных слотов в кадре столько абонентов и могут передавать информацию.

Частотное разделение каналов FDMA

Если при временном разделении каналов все абоненты вели передачу на одной частоте, в случае частотного разделения каналов, все абоненты передают информацию на разных частотах.

С точки зрения исторического процесса развития радиотехнических систем, частотное разделение каналов — это самый первый способ разделения каналов. Каждому устройству необходимо задать разные частоты и тогда они не будут создавать помех друг для друга. Но так как они передают информацию на разных частотах, следовательно могут работать одновременно.

При частотном разделении каналов информация каждому абоненту выделяется своя частота. Передача может осуществляться одновременно.

Количество частот определяют ёмкость системы, т.е. сколько абонентов могут передавать информацию одновременно.

Комбинация FDMA и TDMA

Часто используется комбинация FDMA и TDMA, т.к. это обеспечивает большее количество каналов.

Представлен пример для комбинированного частотного и временного разделения каналов. Если говорим о GSM то там, на 1 несущую приходится 8 таймслотов, соответственно, если выделена одна частота, одновременно могут разговаривать не более 8 абонентов. Для увеличения ёмкости системы требуется увеличение количества несущих.

В примере ёмкость системы увеличена до 9 абонентов, 9 человек могут одновременно вести переговоры по 3 абонента на каждой частоте и по 3 таймслота в каждом кадре.

Кодовое разделение каналов CDMA

При кодовом разделении каналов на одной фиксированной частоте все абоненты передают информацию одновременно. Они пересекаются по частоте и по времени. Тогда почему они друг другу не мешают?

Как формируются сигналы при CDMA

Рассмотрим? как формируется сигнал для кодового разделения каналов на примере 2-ФМн сигнала и кодах Уолша.

На осциллограмме (1) присутствует информационный сигнал, т.е. полезная информация. Информационный сигнал (1) перемножаем с кодовой последовательностью Уолша (2). У последовательности Уолша есть длина, у нее 8 импульсов на последовательности. Вся длина последовательности должна уложиться в длину символа. Длительность последовательности = длительности символа.

Когда начинает передаваться следующий символ, кодовая последовательность начинает опять циклически повторяться от символа к символу. Когда символы “1” и “2” перемножаем с кодовой последовательностью Уолша получаем модулирующую последовательность (3).

Осциллограмму (3) и будем подавать на модулятор. Если символ “1”, тогда кодовая последовательность какая была, такая и осталась. Если символ “0”, тогда последовательность перевернулась.

Когда осциллограмму (3) подаем на модулятор формируется сигнал с двоичной фазовой модуляцией (2-ФМн), но фаза здесь меняется не каждый информационный символ, а будет определяться частотой следования импульсов кодовой последовательности. Скорость манипуляции — как часто меняется параметра гармонического сигнала. В даннам случае фаза. Здесь скорость манипуляции в 8 раз больше, чем символьная скорость.

Структура модулятора CDMA

На рисунке выше (способ 1) есть последовательно Уолша, Ts — это длительность информационного символа, а Tch — длительность чипа. N — длина кодовой последовательности (КП). Длительность чипа будем 8 раз меньше длительности символа.

Второй пример формирования cdma. Изменен порядок перемножения. Один импульс кодовой последовательности называется чипом. В примере последовательность включает 8 чипов.

Информационный символы (1) подаем на фазовый модулятор и уже сигнал (2) перемножаем с кодовой последовательностью Уолша (3). В этом примере переставили порядок действий, но результат получился тот же самый.

Во втором способе сначала подали сигнал на модулятор, а затем перемножили с последовательность Уолша.

Пример модели в Simulink

На картинке видим источник сигнала (Random Integer), подаем сигнал сначала на модулятор и потом перемножаем (Product) с последовательностью Уолша (Walsh Code Generator).

Кодовые последовательности Уолша

Разберемся каким свойство обладает последовательность Уолша, которая позволяет разделять один канал от другого.

Коды Уолша – совокупность двоичных ортогональных кодовых последовательностей, принимающих значения +1 и −1.

Совокупность, есть множество КП Уолша. Они двоичны и принимаю два значения, иногда пишут, что они принимают значение <1;-1>или <1;0>. Но мы будем использовать <1;-1>.

Коды Уолша применяются для кодового разделения каналов, так как они ортогональны друг с другом. Если возьмем N последовательностей Уолша, эти последовательности тоже будут иметь длину N и вот эта совокупность из N последовательностей будет образовывать ортогональную систему. Например, у нас 8 последовательностей Уолша, и эти 8 последовательностей будут образовывать ортогональную систему. Если из этой системы, любые две последовательности возьмем и посчитаем для них корреляцию и если корреляция будет равна нулю, то последовательности ортогональны.

Четыре последовательности в в каждой последовательности 4 переменные. Если возьмем любые две последовательности и посчитаем для них корреляцию. Рассмотрим ортогональную систему последовательностей Уолша 4×4:

a1 — одна последовательность и a3 — другая последовательность, нужно их посимвольно перемножить одну с другой.

И результат перемножения суммируем. Если в результате получился 0, то такие коды являются ортогональными.

Выделение требуемого канала и демодуляция

Теперь рассмотри, как сигнал принимается, демодулируется.

Есть принятый сигнал CDMA (1) с двоичной фазовой модуляцией, сначала подаем его на фазовый демодулятор (2), получаем двоичную последовательность и нужно осциллограмму (2) перемножить с КП Уолша (3), которая циклически повторяется. В данном случаем последовательность в приемнике такая же, как и последовательность, которая была в передатчике, с помощью которой был сформирован сигнал. В этом случае результат перемножения (2) и (3) даст сигнал на выходе коррелятора (4).

Но процесс демодуляции не закончен. Мы перемножили принятый сигнал (2) и КП Уолша (3), теперь должны все просуммировать. Если каждую точку (4) обозначить S1, S2, S3 … S8 — это результат перемножения. Затем все эти точки нужно просуммировать. И чтобы нормировать поделить все на N.

Другой пример. Формирующая последовательность в передатчике не совпадает с последовательностью на приемнике.

Сигнал тот же самый приняли (1), подали сигнал на демодулятор (2), получили демодулированные последовательности. Процедуру повторяем, сначала перемножаем (4), потом суммируем (5), в результате получим 0. Если последовательность Уолша в приемнике и передатчике не совпадает, то приемник такой сигнал от передатчика не воспринимает. Когда совпадает, сигнал восстанавливается, когда не совпадает сигнала как будто бы нет.

Демодуляция сигнала на примере

В результате кодового разделения каналов, один информационный символ превращается в кодовую последовательность, получается что один информационный символ у одного передатчика будет ортогонален с информационным символом другого передатчика.

РТС включает в себя множество радиотехнических устройств, множество передатчиков и все они работают одновременно. Рассмотрим пример, каждый информационный символ превращается в последовательность Уолша. Если множество передатчиков работают одновременно, то их сигналы в эфире складываются, мы принимаем сумму всех сигналов.

Например, есть 4 передатчика каждый вместо информационного символа передает кодовую последовательность, если передатчик передает информационный символ “1” эта последовательность, какая была такая и осталась, если передается “0”, то у этой последовательности меняется знак.

Рассмотрим, когда все передатчики передают символ “1”. Так как все передатчики работают одновременно сигнал просто суммируется. Выделять информацию приемник будет с первого передатчика (а1). А остальные передатчики (a0 a2 a3) не должны создавать помех.

Получили групповой сигнал 4 0 0 0. Теперь нужно выделить один из каналов, выберем первый (а1). Нужно перемножить с той последовательностью Уолша с которой был сигнал сформирован для первого передатчика. Получим в результате 4 и разделим на длину последовательности на 4, получим 1. Передавался символ “1” приняли тоже “1”.

Рассмотрим случай, когда все передатчики передают символ 1, т.е. значения у a0 a2 и a3 не меняются, а меняется значение на противоположное у передатчика a1.

Структура демодулятора CDMA

Приняли сигнал CDMA из эфира, подали на демодулятор, появилась некоторая демодулированная последовательность и перемножали ее с КП Уолша, а затем результат суммировали. Когда мы что-то перемножаем, потом интегрируем это вычисление корреляции. Мы вычисляли корреляцию между принятым сигналом (групповым) и последовательностью Уолша.

Рассмотрим более сложную структуру демодулятора.

Устройство выборки работает на чиповой скорости. Выделили принятую последовательность и нужно вычислить корреляцию между групповым сигналом и КП Уолша. В корреляторе сначала перемножаем, потом суммируем. Дальше стоит устройство выборки, которое осуществляет работу на символьной скорости. И сигнал поступает на устройство принятия решения.

Расширение спектра

За счет чего идет расширение спектра? Если подавать информационный сигнал напрямую на фазовый модулятор, скорость манипуляции совпадала бы с информационной, символьной скоростью. Но из-за того что мы информационный сигнал перемножаем с КП Уолша, а КП идет быстрее, в нашем случае в 8 раз, то и скорость манипуляции будет быстрее в 8 раз. Фаза в 8 раз чаще изменяет свое положение. Спектр расширяется в N раз, где N — длина кодовой последовательности.

На картинке выше представлен спектр фазоманипулированного сигнала и спектр CDMA сигнала. Средняя мощность у них постоянная. Площадь у графиков одинаковая. Чтобы определить среднюю мощность сигнала по спектральной плотности мощности, нужно рассчитать площадь. Если площадь постоянна, если растягиваем вширь, соответственно высота должна уменьшиться.

Системы с расширенным спектром более устойчивы к узкополосным помехам по частотно-селективным замираниям. Когда говорим о кодовом разделении каналов, расширение спектра происходит как побочное действие, потому что скорость манипуляции увеличивается.

Расширенный спектр дает преимущества. Узкополосная помеха — помеха у которой ширина спектра намного уже, чем ширина сигнала.

На картинке выше спектр без расширения и с расширением и присутствует узкополосная помеха. Из рисунка видно, какую часть повреждает узкополосная помеха без расширения и с расширением. Видим, что у расширенного спектра повреждена совсем малая часть, по сравнению со спектром без расширения.

Замирания появляются при многолучевом распространении, когда сигналы отражаются от множества объектов и в передатчик приходит множество лучей с разными фазами и когда они складываются с разными фазами у них амплитуда может увеличиться либо уменьшиться.

Когда спектр сигнала узкополосный, то вследствие замираний, будем наблюдать, как будто бы у него изменяется амплитуда, вплоть до того, что сигнал может потеряться в шумах и потеряется возможность к демодуляции сигнала.

А когда спектр сигнала широкий, больше мегагерца, десятки МГц, получается не на всех частотах сигнал складывается в одних и тех же фазах. Лучи приходят с одинаковой задержкой, но задержка по времени на частоте f1 и f2 она превращается в разные сдвиги фаз.

С одной стороны, расширение спектра идет, как побочное действие, потому что скорость манипуляции увеличилась, но за счет этого мы получили достоинство.

Необходимость синхронизации

Почему рассинхронизация приводит к увеличению ошибки? Для корректной работы системы с кодовым разделением каналов необходима точная временная синхронизация всех приемников и передатчиков.

Если синхронизация будет нарушена, то сигналы будут неортогональны. Это приведет к тому, что сигналы будут помехой друг для друга.

Рассмотрим пример. На один символ приходит КП из 4-х элементов. На каждом интервале времени равным длительности символа, проверяем ортогональность и выясняем, что они ортогональны, не создают помех друг другу.

Но что будет, если синхронизация нарушится, один сигнал передается с опережением или запаздыванием, т.е. они сдвинуты друг относительно друга. Во втором случае при перемножении и сложении в результате получили значение 4, а не 0, следовательно ортогональность нарушена. И сигналы будут создавать помехи друг другу и увеличится вероятность ошибки.

Ёмкость системы

Емкость системы, т.е. максимальное количество абонентов, которые могут одновременно передавать информацию определяется количеством последовательностей Уолша в ортогональной системе. Каждому передатчику должна быть выделена своя кодовая последовательность.

Если ортогональная система состоит из 8 последовательностей, то только 8 передатчиков могут одновременно передавать информацию и не создавать помеху друг другу.

Длина последовательности Уолша равна количеству последовательностей в ортогональной системе.

Получение последовательностей Уолша. Матрица Адамара

Одним из способов получения последовательностей Уолша – взять матрицу Адамара.

Каждая строка (столбец) матрицы Адамара – это последовательность Уолша.

Матрица Адамара – это полная ортогональная система последовательностей Уолша.

Получение матрицы Адамара:

Для кодового разделения каналов необязательно применение кодов Уолша. Возможно применение других ортогональных кодов и слабо коррелированных кодов.

Слабо коррелированные коды:

Спасибо за прочтение статьи, переходи в раздел “ радиосвязь ”, там много полезной информации.

Источник

Современные стандарты связи с подвижными объектами (ч.2)

1. Классификация стандартов сотовой связи 3-го поколения.

IMT2000-SC (IMT2000 Single Carrier) – стандарт на одночастотную систему с применением в парных полосах частот. Этот стандарт связан с эволюцией действующих стандартов GSM и D-AMPS с постепенным сближением их характеристик, направленным на повышение скорости передачи данных к подвижным объектам до 384 кбит/с и создание сетей пакетной подвижной радиосвязи. Для решения поставленной задачи разработана новая технология GSM  EDGE с эволюцией подсистемы базовых станций GSM в сеть GERAN (GSM EDGE Radio Access Network).

IMT2000-MC (IMT2000 Multi Carrier) – стандарт на многочастотную систему с применением в парных полосах частот, представляет собой эволюцию стандарта CDMA2000, которая растягивается на несколько фаз. Первая фаза (1Х) позволила разместить в полосе 1,25 МГц (полоса радиоканала стандарта cdmaOne), кроме обычных каналов передачи информации с максимальной скоростью 9,6 (14,4) кбит/с, дополнительные каналы с переменным коэффициентом расширения спектра со скоростью передачи данных до 153,6 или 307,2 кбит/с соответственно. Во второй фазе осуществлено внедрение высокоскоростной технологии передачи данных 1xEV-DO.

IMT2000-DS (IMT2000 Direct Spread) – новый стандарт широкополосной системы с прямым расширением спектра и частотным дуплексом. Это европейская разработка системы с кодовым разделением каналов, известная как WCDMA (Wideband – широкополосная). По классификации UMTS стандарт называют UTRA-FDD (UMTS Terrestrial Radio Access, Frequency Division Duplex), но часто его именуют просто как UMTS. Описанию этого стандарта и посвящена настоящая книга.

2. Общие представления о стандартах с кодовым разделением каналов

При кодовом разделении каналов выделение (фильтрацию) конкретного канала производят в процессорном блоке приемника в результате математической обработки принятого сигнала. Для этого сигнал, передаваемый по радиоинтерфейсу, закрывают двумя кодами: скремблирующим и каналообразующим. Скремблирующие коды используют для выделения множества сигналов, излучаемых одним источником: конкретной базовой или абонентской станцией. Каналообразующие коды позволяют разделить сигналы одного источника. Использование каналообразующих кодов для кодового разделения каналов поясняет рис.2.1.

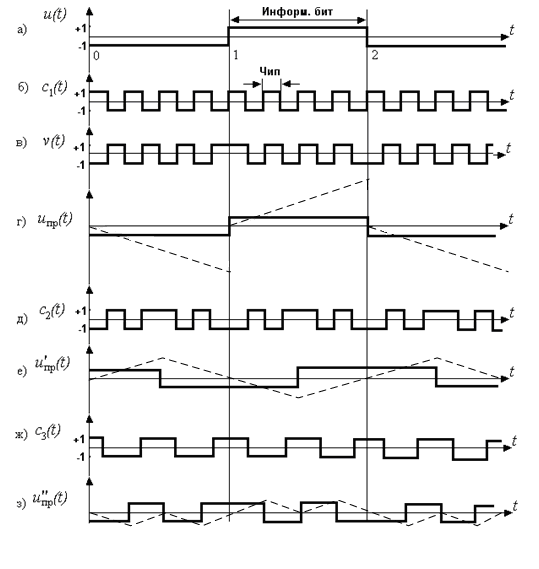

Передаваемый на UE1 биполярный сигнал u(t) (рис.2.1,а), т.е. последовательность логических нулей и единиц с уровнями 1 и +1, умножают на биполярную кодовую последовательность с₁(t), такую, что на каждый информационный бит приходится SF бит (чипов) кодовой последовательности. На рис. 2.1,б эта последовательность состоит из 8 чипов; в стандарте UMTS SF = 4. 256. В результате умножения получают последовательность v(t) = u(t) x c₁(t) (рис. 2.1,в), которую после наложения скремблирующего кода и передают по каналу связи.

В рассматриваемом примере каналообразующий код, выделенный UE1,

Приём – когерентный и основан на вычислении корреляционной функции между принятым сигналом и выделенным кодом. Приемник UE запускает когерентно с принятым сигналом выделенным ему каналообразующий код и вычисляет корреляционную функцию для каждого переданного информационного бита. В приёмнике UE1 при приёме первого бита это будет следующая операция:

На рис. 2.1,г эта операция показана пунктирной линией. В результате в конце каждого промежутка времени, соответствующего передаче одного бита, получают отрицательное или положительное число в соответствии с переданным информационным битом.

Приёмник станции UE2 также примет сигнал v(t) (рис. 2.1в), но он запустит другой код с₂(t), который ему выделен (рис. 2.1д). В результате вычисления корреляционной функции между сигналом v(t) и кодом с₂(t) получаем

Таким образом на выходе приёмника UE2 напряжение будет равно 0. Иначе говоря, процессор приёмника UE2 фильтрует сигнал v(t). Аналогичную картину имеем при умножении сигнала v(t) в приемнике UE3 на кодовую последовательность с₃(t) (рис. 2.1,ж и рис. 2.1,з).

В стандарте cdmaOne один символ информационного потока со скоростью В_симв=19,2 ксимв/с закрывают 64 чипами с чиповой скоростью В_чип = 1,2288 Мчип/с. Отношение В_чип/В_симв называют коэффициентом расширения спектра SF. В cdmaOne SF=64. Число двоичных ортогональных кодовых последовательностей при заданном SF равно SF. Эти кодовые последовательности можно пронумеровать (упорядочить) различным образом: по Уолшу, Адамару, Пэли. В стандарте cdmaOne в направлении вниз (BTSMS) для разделения каналов в соте используют 64 ортогональные последовательности функций, упорядоченные по Уолшу: wal_k (k=0…63), (рис.2.2). Это позволяет в одной соте организовать одновременную передачу 18…23 каналов (теоретически 64, но более 23 не получается из-за ухудшения шумовых характеристик).

Использование каналообразующих кодов дает возможность передавать в одной полосе сигналы множества пользователей, но не повышает эффективности использования частотного ресурса. Действительно, при заполнении битов сигнала n чипами полоса сигнала расширяется в n раз, поскольку В_чип = n В_симв. Выигрыш при переходе на CDMA получают из-за использования скремблирующих кодов, которыми закрывают каждую базовую станцию.

Реализация сетей с кодовым разделением каналов сопряжена со значительными сложностями. Прежде всего, число каналов трафика существенно ниже величины SF. Рассмотрим передачу “вверх”, от мобильной станции к базовой безотносительно к стандарту сотовой связи с CDMA. Реальная ситуация представлена на рис. 2.4.

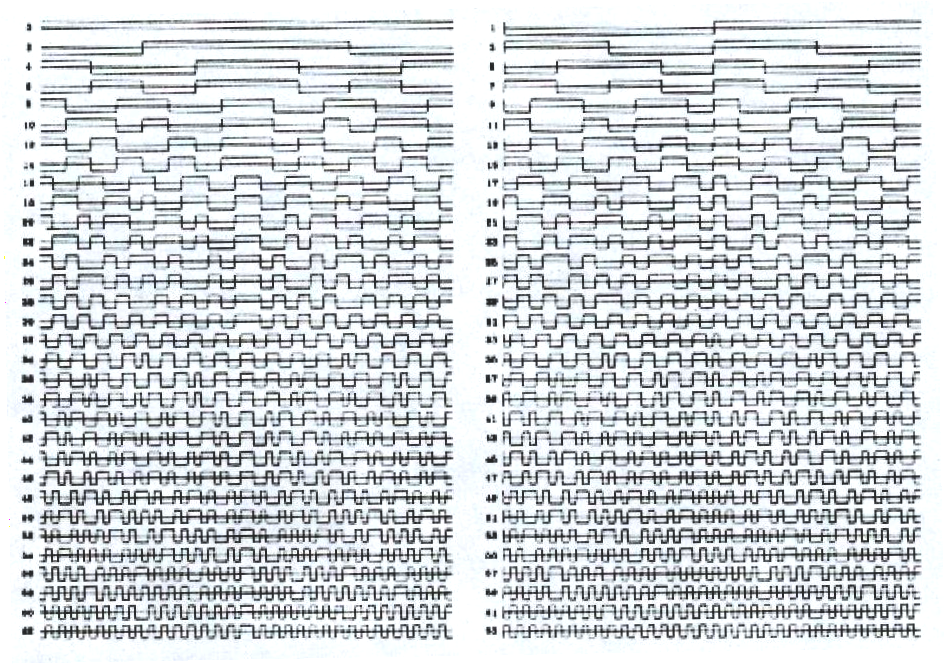

Рис. 2.2. Функции Уолша

Рис. 2.3. Функция корреляции m-последовательности

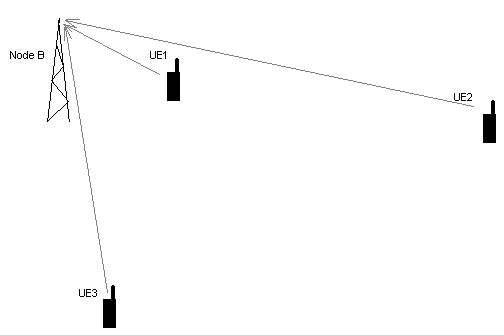

Рис. 2.4. Сложение сигналов на приемнике базовой станции

Так как мобильные станции UE (User Equipment) находятся на разном удалении от базовой станции, то сигналы с UE1, UE2 и UE3 приходят на приемник базовой станции с разными случайными временными задержками и, следовательно, в отличие от передачи “вниз” они некогерентны. Это значит, что на входе приемника базовой станции, выделяющего сигнал с UE1, сигналы с UE2 и UE3 можно расценивать как помехи. На входе приемника сигнала с UE2 сигналы с UE1 и UE3 являются помехами и т.д.

Суммарный сигнал мобильных станций на входе приемника базовой станции представляет собой квазишумовой сигнал, его спектр показан на рис. 2.5. Из этого сигнала следует выделить и обработать сигналы отдельных UE. Положим, что по каналам “вверх” все UE передают информацию с одной скоростью и мощности сигналов отдельных мобильных станций на входе приемника BTS одинаковы. Тогда энергетический спектр на рис. 2.5 состоит из суммы спектров одинаковой интенсивности. При этом порядок сложения спектров сигналов неважен.

В приемнике BTS каждого канала происходит когерентная обработка сигнала каждого отдельного UE. При этом запускают скремблирующий и каналообразующий коды соответствующего канала и производят сжатие спектра сигнала в SF раз. Мощность каждого канала, представленного на рис. 2.5., сохраняется, но теперь она сосредоточена в узкой полосе (рис. 2.6). Сигналы всех остальных UE создают в этой полосе помехи в виде некоррелированного шума.

Для успешного приема сигнала должно быть обеспечено требуемое для конкретного вида передачи информации отношение сигнал/помеха, которое определяется выражением:

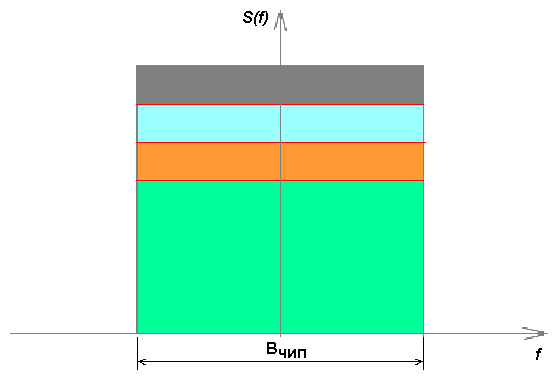

Рис. 2.5. Спектр сигнала на входе приемника BTS

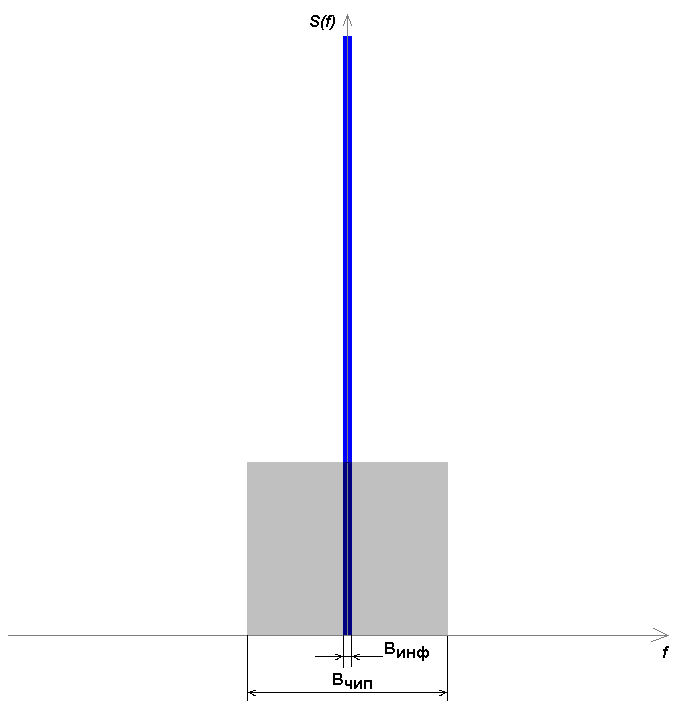

Рис. 2.6. Спектры сигнала и помех на выходе приемника

,(2.1)

где — требуемое отношение сигнал/помеха для данного вида передачи,

— коэффициент расширения спектра,

— мощность сигнала j-го абонента на входе приемника,

— мощность тепловых шумов, приведенная к входу приемника,

— суммарная мощность всех (n-1) сигналов абонентов

— коэффициент активности абонентов,

— мощность мешающих сигналов абонентов соседних сот.

Рассмотренный простой пример позволяет сделать дополнительные важные выводы. Прежде всего, мощности всех сигналов на входе приемника BS, передаваемых с одинаковой скоростью, должны быть равными (иначе более сильные сигналы подавят более слабые). В условиях передачи сигналов на трассах с быстрыми замираниями в сетях с CDMA необходима регулировка мощности передатчиков UE в реальном времени, фактически каждую микросекунду. Во-вторых, требуемая мощность сигнала на входе приемника напрямую связана с коэффициентом расширения спектра SF. Графически это показано на рис. 2.7, 2.8. При увеличении скорости передачи требуемая мощность сигнала на входе приемника увеличивается.

На рис. 2.7 и 2.8 проиллюстрирована ситуация, когда одному абоненту выделен канал с SF=16, а другим с SF = 64. Видно, что энергетический вклад UE первого абонента в общую энергетическую композицию увеличился в 4 раза (64/16=4). Ситуация на выходе приемника этого абонента показана на рис. 2.8.

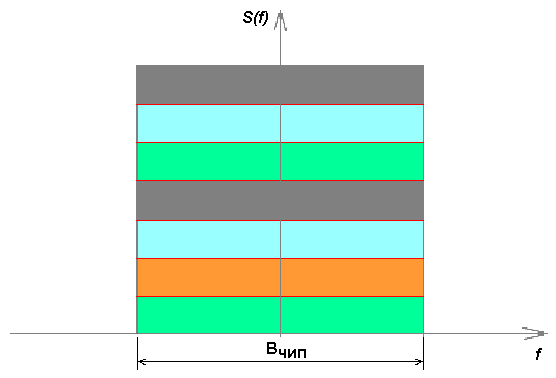

Рис. 2.7. Спектр сигнала на входе приемника

Фактически это означает, что чем выше скорость передачи, тем больше должна быть мощность соответствующего передатчика и тем меньше дальность связи. Кроме того, требуемая мощность сигнала на входе приемника зависит от уровня суммарных помех, так что размеры соты меняются в зависимости от числа абонентов в данной и в соседних сотах. Поэтому в CDMA сетях соты “дышат”, т.е. меняют свои размеры в зависимости от нагрузки в сети.

Повышению качества связи способствует применение в BS и MS Rake приемников (рис. 2.9). Как правило, сигнал в точке приема представляет собой сложную интерференционную картину множества сигналов, пришедших по различным путям с разными задержками. Подбирая соответствующие задержки кодовых последовательностей в приемнике, можно выделить несколько (до трех) наиболее сильных сигналов (лучей). Каждый такой сигнал обрабатывают отдельно, а результаты суммируют (SUM) с весовыми коэффициентами, пропорциональными мощности отдельных лучей. Использование Rake приемников позволяет говорить о микроразнесенном приеме.

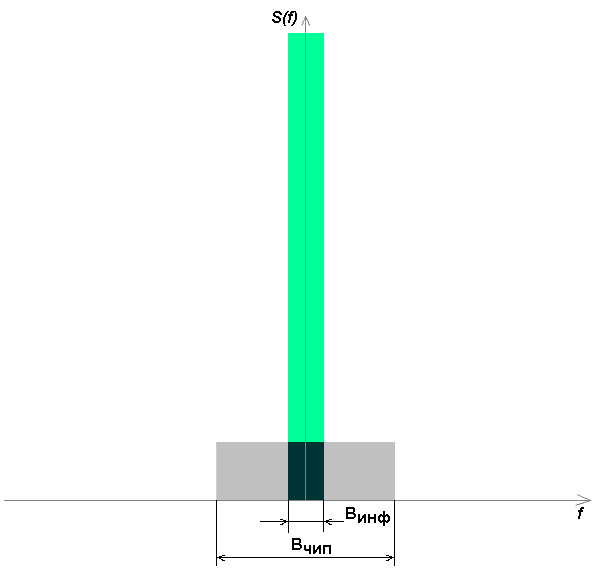

Рис. 2.8. Спектры сигнала и помех на выходе приемника

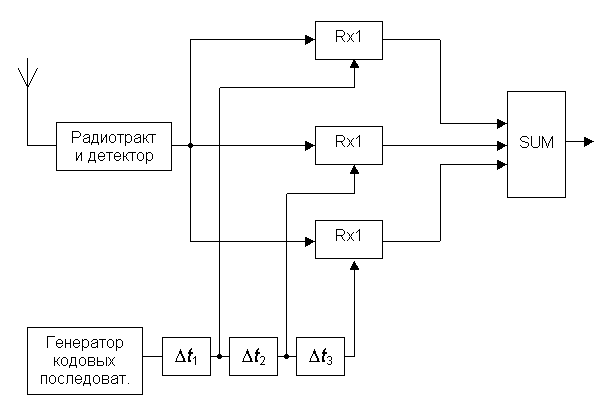

Рис. 2.9. Принцип построения Rake приемника

Параллельная обработка нескольких сигналов в приемнике MS позволяет организовать мягкий хэндовер. Так как все BS сети работают на одних и тех же частотах, MS может одновременно принимать сигналы двух, а то и трех соседних BS, а те, в свою очередь, поддерживать с ней связь. Поэтому переключение канала связи от одной BS к другой при мягком хэндовере происходит без потерь информации, как, например, в стандарте GSM.

Подводя итог, сформулируем основные преимущества технологии CDMA и проблемы при ее использовании.

Высокая эффективность использования канального ресурса. Возрастание пропускной способности сети.

Пониженная мощность абонентских и базовых станций. Меньшие помехи другим электронным устройствам.

Упрощение частотного планирования. Все базовые станции сети используют один и тот же канальный ресурс.

Простота изменения скоростей передачи вверх и вниз для различных абонентов. Поддержка асимметричных видов передачи информации, таких, как Интернет.

Мягкий хэндовер. Снижение числа обрывов связи из-за хэндовера. Улучшение качества связи, особенно при передаче данных, видеосигналов и мультимедиа.

Использование Rake приемника для выделения и обработки наиболее сильных сигналов при многолучевом распространении.

Улучшение качества передачи телефонии за счет устранений замираний при многолучевом распространении.

Возможность передачи с высокой надежностью связи факсимиле, Интернет сообщений.

Упрощение передачи каналов управления.

Облегчение организации новых пользовательских услуг: прием мультимедиа, высокоскоростных потоков данных, аудио и видеоклипов.

Сложности в реализации сетей CDMA:

Жесткие требования к синхронизации кодирующих последовательностей в приемниках. Необходимость когерентной обработки принятых сигналов.

Необходимость быстрой регулировки мощности передатчиков UE и BS.

Дальность связи зависит от скорости передачи и скорости перемещения абонента.

Динамические эффекты снижения качества связи при перегрузке соты (сота “дышит”). Необходимость адаптивного управления сетью в реальном времени.

В сетях стандартов CdmaOne и CDMA2000 необходима временная синхронизация всех базовых станций от системы GPS.
