Весы встраиваемые с оптическим сканером MP7001, MP7002, MP7011, MP7012
Номер в ГРСИ РФ:
74417-19
Категория:
Весы
Производитель / заявитель:
Фирма «Zebra Technologies Corporation», США
Поставщик:
Весы встраиваемые с оптическим сканером MP7001, MP7002, MP7011, MP7012 (далее — средство измерений) предназначены для измерений массы.
Скачать
Информация по Госреестру
Основные данные
Номер по Госреестру
74417-19
Наименование
Весы встраиваемые с оптическим сканером
Модель
MP7001, MP7002, MP7011, MP7012
Межповерочный интервал / Периодичность поверки
1 год
Страна-производитель
СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер)
18.03.2024
Производитель / Заявитель
Фирма «Zebra Technologies Corporation», США
Назначение
Весы встраиваемые с оптическим сканером MP7001, MP7002, MP7011, MP7012 (далее — средство измерений) предназначены для измерений массы.
Описание
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее, а также передается по цифровому интерфейсу связи на периферийные устройства (например, аппаратный комплекс для автоматизации работы кассира).
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и состоит из следующих функциональных узлов:
— грузоприемное устройство (далее — ГПУ) с одним весоизмерительным тензорезисторным датчиком (далее — датчик) и П-образным грузопередающим устройством.
— электронное устройство, представляющее собой встроенный в средство измерений промышленный компьютер, определяющий значение стоимости исходя из измеренного значения массы и реализующий функциональные возможности средства измерений посредством встроенного программного обеспечения и оснащенный интерфейсами для передачи измерительной информации в виде цифрового электрического сигнала или подключения внешних периферийных устройств;
— клавиши управления средством измерений;
— показывающее устройство в исполнении с одним основным цифровым дисплеем (обозначение: MX 201) или в исполнении с основным и дополнительным цифровыми дисплеями (обозначение: MX 202);
— оптический сканер штрих-кодов.
ГПУ, электронное устройство, оптический сканер штрих кодов и клавиши управления конструктивно объединены во взвешивающий модуль, который устанавливается в рабочее место кассира. Показывающее устройство закрепляется на стойке.
Модификации средства измерений отличаются метрологическими характеристиками, особенностями конструкции ГПУ и имеют следующие обозначения:
MP7001 — однодиапазонные весы;
MP7011 — однодиапазонные весы с дополнительным боковым сканером штрих-кодов для покупателя;
MP7002 — двухинтервальные весы;
MP7012 — двухинтервальные весы с дополнительным боковым сканером штрих-кодов для покупателя.

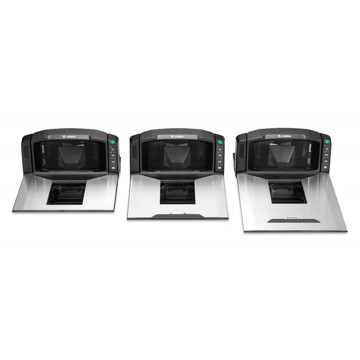

Средство измерений имеет исполнения с длинным (506 мм) или стандартным (398 мм) ГПУ, а также с переключателем регулировки или без него. Исполнение ГПУ и наличие переключателя регулировки определяется каталожным номером средства измерений в системе учёта изготовителя.

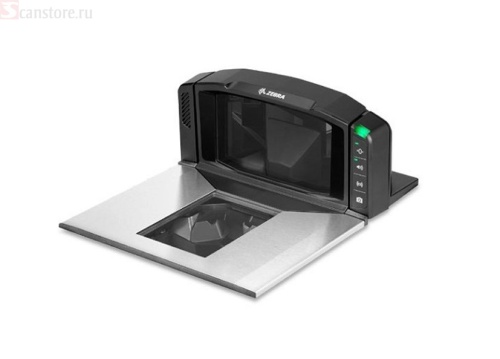

Общий вид средства измерений представлен на рисунке 1.
Защита от несанкционированного доступа осуществляется с помощью электронной пломбы (раздел программное обеспечение).
При наличии переключателя регулировки для защиты от несанкционированного доступа от изменения параметров настройки и регулировки средства измерений используется пломбировка обжимной пломбой или разрушаемой наклейкой. Схема пломбировки представлена на рисунке 2.
Программное обеспечение
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя без изменения его идентификационных данных.
Изменение ПО средства измерений через интерфейс пользователя невозможно.
Для защиты от несанкционированного доступа к параметрам регулировки, настройки и измерительной информации, используются программные несбрасываемые счетчики, хранящиеся в энергонезависимой памяти средства измерений:
— «С»-счетчик, значение которого увеличивается на единицу при осуществлении регулировки средства измерений
— «Р»-счетчик, значение которого увеличивается на единицу при изменении метрологически значимых параметров настройки.
Идентификационные данные ПО значения «С»- и «Р»-счетчиков доступны для просмотра при работе средства измерений при нулевых показаниях на дисплее средства измерений при нажатии и удержании в течение трех секунд клавиши >0

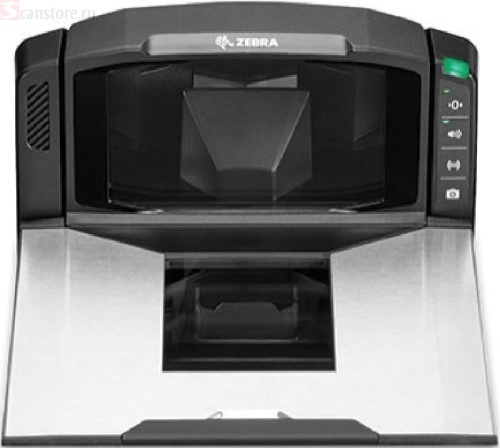

SCNR,MP7000 SCANNER SCALE,LONG, DUAL INTERVAL SCALE, SAPPHIRE, EUROPE.
SCNR,MP7000 SCANNER SCALE,LONG, DUAL INTERVAL SCALE, SAPPHIRE, EUROPE.
Описание товара

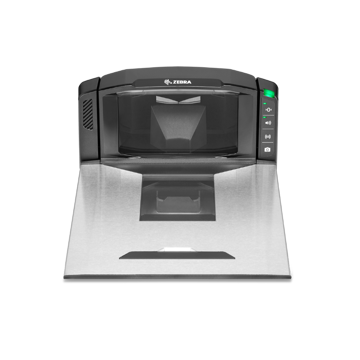

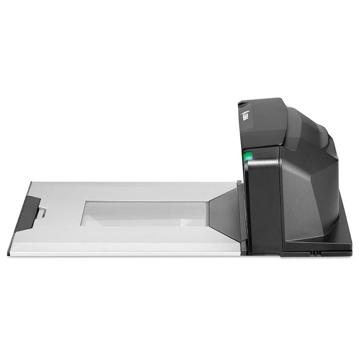

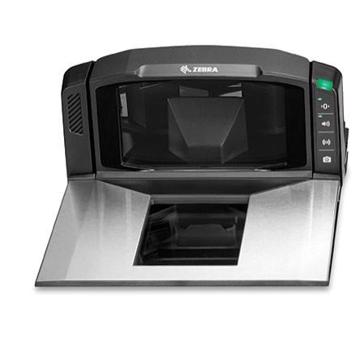

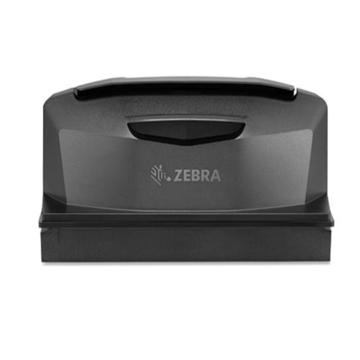

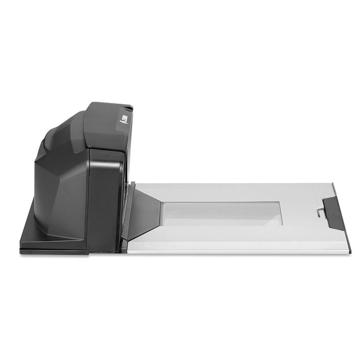

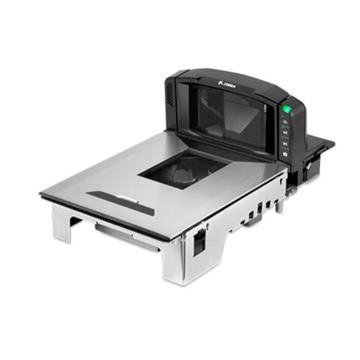

СКАНЕР-ВЕСЫ MP7000
САМАЯ БЫСТРАЯ РАБОТА С КАССОВЫМИ ТЕРМИНАЛАМИ
Непревзойдённая скорость сканирования позволит исключить очереди у касс Вы сможете обеспечить быстрое продвижение очередей у касс, а кассиры смогут обрабатывать больше товаров за смену. Мы предлагаем самую передовую технологию сканирования, благодаря которой кассиры могут немедленно считывать практически любые электронные и распечатанные штрихкоды.
Большой диапазон сканирования обеспечивает максимальную скорость прохождения касс Сканер предлагает самый большой диапазон сканирования в своём классе, поэтому кассирам достаточно просто провести товар возле сканера. Это повышает производительность кассиров и уровень обслуживания покупателей.
Сканер со стороны покупателя повышает производительность При помощи дополнительно устанавливаемого сканера покупатели могут одновременно сканировать со своих мобильных устройств купоны, карты постоянных покупателей, а также товары, выбранные ими в последний момент возле кассы. Такая опция позволит избежать замедления работы кассиров.
ЛУЧШАЯ В ОТРАСЛИ СОВОКУПНАЯ СТОИМОСТЬ ВЛАДЕНИЯ
Лёгкая интеграция MP7000 легко интегрируется в существующие кассовые терминалы, обеспечивая возможность недорогого внедрения самых последних POS-технологий в системы оплаты в магазинах.
Самый низкий расход энергии в отрасли Наша передовая система подсветки расходует на 60 процентов меньше энергии по сравнению с продукцией конкурирующих поставщиков, благодаря чему снижается расход потребляемой энергии и сокращаются издержки.
Невероятно прочная конструкция обеспечивает максимальное время безотказной работы В MP7000 реализованы технологии на основе твердотельных накопителей, что исключает любые движущиеся компоненты, поэтому у этой модели сканера самый низкий уровень риска сбоев для своего класса. Результат? Сканер реже будет требовать ремонта, он обеспечит максимальное время безотказной работы, а это приведет к снижению совокупной стоимости владения.
Лёгкое обслуживание Конструкция MP7000 включает меньше компонентов, а верхняя часть корпуса снимается без использования инструментов. Такое решение отличается высокой надёжностью, требуется хранить меньше запасных частей, а на ремонт необходимо меньше времени.
Непревзойдённая скорость сканирования позволит исключить очереди у касс Вы сможете обеспечить быстрое продвижение очередей у касс, а кассиры смогут обрабатывать больше товаров за смену. Мы предлагаем самую передовую технологию сканирования, благодаря которой кассиры могут немедленно считывать практически любые электронные и распечатанные штрихкоды.
Большой диапазон сканирования обеспечивает максимальную скорость прохождения касс Сканер предлагает самый большой диапазон сканирования в своём классе, поэтому кассирам достаточно просто провести товар возле сканера. Это повышает производительность кассиров и уровень обслуживания покупателей.
Сканер со стороны покупателя повышает производительность При помощи дополнительно устанавливаемого сканера покупатели могут одновременно сканировать со своих мобильных устройств купоны, карты постоянных покупателей, а также товары, выбранные ими в последний момент возле кассы. Такая опция позволит избежать замедления работы кассиров.
ЛУЧШАЯ В ОТРАСЛИ СОВОКУПНАЯ СТОИМОСТЬ ВЛАДЕНИЯ
Лёгкая интеграция MP7000 легко интегрируется в существующие кассовые терминалы, обеспечивая возможность недорогого внедрения самых последних POS-технологий в системы оплаты в магазинах.
Самый низкий расход энергии в отрасли Наша передовая система подсветки расходует на 60 процентов меньше энергии по сравнению с продукцией конкурирующих поставщиков, благодаря чему снижается расход потребляемой энергии и сокращаются издержки.
Невероятно прочная конструкция обеспечивает максимальное время безотказной работы В MP7000 реализованы технологии на основе твердотельных накопителей, что исключает любые движущиеся компоненты, поэтому у этой модели сканера самый низкий уровень риска сбоев для своего класса. Результат? Сканер реже будет требовать ремонта, он обеспечит максимальное время безотказной работы, а это приведет к снижению совокупной стоимости владения.
Лёгкое обслуживание Конструкция MP7000 включает меньше компонентов, а верхняя часть корпуса снимается без использования инструментов. Такое решение отличается высокой надёжностью, требуется хранить меньше запасных частей, а на ремонт необходимо меньше времени.
Непревзойдённая скорость сканирования позволит исключить очереди у касс Вы сможете обеспечить быстрое продвижение очередей у касс, а кассиры смогут обрабатывать больше товаров за смену. Мы предлагаем самую передовую технологию сканирования, благодаря которой кассиры могут немедленно считывать практически любые электронные и распечатанные штрихкоды.
Большой диапазон сканирования обеспечивает максимальную скорость прохождения касс Сканер предлагает самый большой диапазон сканирования в своём классе, поэтому кассирам достаточно просто провести товар возле сканера. Это повышает производительность кассиров и уровень обслуживания покупателей.
Сканер со стороны покупателя повышает производительность При помощи дополнительно устанавливаемого сканера покупатели могут одновременно сканировать со своих мобильных устройств купоны, карты постоянных покупателей, а также товары, выбранные ими в последний момент возле кассы. Такая опция позволит избежать замедления работы кассиров.
ЛУЧШАЯ В ОТРАСЛИ СОВОКУПНАЯ СТОИМОСТЬ ВЛАДЕНИЯ
Лёгкая интеграция MP7000 легко интегрируется в существующие кассовые терминалы, обеспечивая возможность недорогого внедрения самых последних POS-технологий в системы оплаты в магазинах.
Самый низкий расход энергии в отрасли Наша передовая система подсветки расходует на 60 процентов меньше энергии по сравнению с продукцией конкурирующих поставщиков, благодаря чему снижается расход потребляемой энергии и сокращаются издержки.
Невероятно прочная конструкция обеспечивает максимальное время безотказной работы В MP7000 реализованы технологии на основе твердотельных накопителей, что исключает любые движущиеся компоненты, поэтому у этой модели сканера самый низкий уровень риска сбоев для своего класса. Результат? Сканер реже будет требовать ремонта, он обеспечит максимальное время безотказной работы, а это приведет к снижению совокупной стоимости владения.
Принтер для карточек Zebra ZXP Series 1: руководство пользователя
Целью устранения неполадок является соотнесение проблемы с определенным узлом или функцией системы для наиболее эффективного изолирования и решения проблемы. Обычно это включает в себя определение симптомов отказа и последующую проверку одной или нескольких возможных причин отказа.
В общем случае для заданного симптома отказа перечисляются возможные причины и предлагаются корректирующие воздействия, которые следует предпринять. Эти причины следует проверять в указанном порядке с применением соответствующих корректирующих воздействий. Причины перечислены в порядке вероятности и сложности.
Процедуры устранения неполадок, Предупреждения и сообщения об ошибках на жк-панели
Принтер для карточек Zebra ZXP Series 1: руководство пользователя
Процедуры устранения неполадок
Процедуры устранения неполадок
Предупреждения и сообщения об ошибках на ЖК-панели
В следующих таблицах описаны возможные причины неполадок принтера и способы их устранения. При нарушениях в работе принтера или ухудшении качества печати обращайтесь к этой таблице.
Примечание. Если проблема не решена, обратитесь в службу поддержки. См. раздел
ПРЕДУПРЕЖДЕНИЯ НА ПАНЕЛИ (работа принтера продолжается)
Описание или причина
CHECKING RIBBON (ПРОВЕРКА ЛЕНТЫ)
Принтер определяет тип установленной ленты.
Действий не требуется; это лишь сообщение о состоянии.
CLEAN PRINTER (ОЧИСТИТЕ ПРИНТЕР)
Требуется чистка принтера.
CLOSE LID (ЗАКРОЙТЕ КРЫШКУ КОРПУСА)
Открыта крышка корпуса.
Убедитесь, что крышка корпуса полностью и надежно закрыта.
ENCODING ERROR (ОШИБКА КОДИРОВАНИЯ)
Вставлена карточка неверного типа.
Убедитесь, что используются магнитные карточки соответствующего типа (при кодировании необходимо учитывать низкую или высокую коэрцитивность карточки).
INVALID MAGNETIC DATA (НЕДЕЙСТВИТЕЛЬНЫЕ МАГНИТНЫЕ ДАННЫЕ)
Недопустимые магнитные данные.
Проверьте формат данных.
Mechanical, Error (механическая ошибка), На стр
Сообщения об ошибках (принтер не работает)
Процедуры устранения неполадок
Принтер для карточек Zebra ZXP Series 1: руководство пользователя
СООБЩЕНИЯ ОБ ОШИБКАХ (ПРИНТЕР НЕ РАБОТАЕТ)
Описание или причина
CHECK RIBBON (ПРОВЕРЬТЕ ЛЕНТУ)
Установлена лента неверного типа. Лента для моделей P1XX или ZXP3 не будет работать.
Лента установлена неправильно.
Установите ленту соответствующего типа.
Повторно загрузите кассету с лентой. См. раздел
COMMAND ERROR (ОШИБКА КОМАНДЫ)
Возникла ошибка команды.
Перезапустите принтер и повторите попытку печати карточки.
COVER OPEN (ОТКРЫТА КРЫШКА)
Убедитесь, что крышка полностью и надежно закрыта.
LID OPEN (ОТКРЫТА КРЫШКА КОРПУСА)
Открыта крышка корпуса.
Убедитесь, что крышка корпуса полностью и надежно закрыта.
MECHANICAL ERROR (МЕХАНИЧЕСКАЯ ОШИБКА)
Убедитесь, что используются карточки соответствующего типа.
Убедитесь, что лента установлена правильно.
Проверьте модуль подачи карточек на предмет замятия карточки.
Подробные сведения см. в разделе
Выключите питание принтера, откройте крышку корпуса; освободите устройство подачи карточек, нажав пальцем рычажок слева от рычага настройки толщины карточек (показано стрелкой ниже); поднимите устройство подачи карточек и удалите замятые карточки из модуля подачи карточек. Обратите внимание, что для доступа к замятым карточкам может потребоваться повернуть модуль подачи карточек вручную.
Примечание. Если проблема не решена, обратитесь в службу поддержки. См. раздел
Сообщения об ошибках (принтер не работает)
Принтер для карточек Zebra ZXP Series 1: руководство пользователя
Процедуры устранения неполадок
MECHANICAL ERROR (МЕХАНИЧЕСКАЯ ОШИБКА) — продолжение
Устройство подачи карточек подает две карточки полностью на модуль подачи карточек.
Устройство подачи карточек частично подает вторую карточку, тем самым препятствуя работе модуля подачи карточек. Устройство подачи карточек не подает карточку. Причиной этого может быть слипание двух карточек или повреждение передней кромки. Устройство подачи карточек не подает карточку, причем карточки не слиплись, не повреждены и были разложены веером.
Рычаг настройки толщины карточек (показан стрелкой ниже) должен быть закрыт на один или два щелчка (один щелчок за раз). Извлеките карточку, разверните пачку карточек веером и верните карточки в устройство подачи карточек. Рычаг настройки толщины карточек (обведен кружком на рисунке ниже) должен быть открыт на один или два щелчка (один щелчок за раз).
OUT OF CARD (НЕТ КАРТОЧЕК)
Проверьте, есть ли карточки в устройстве подачи.
Не удалось выполнить подачу карточки.
Если карточки отсутствуют, загрузите карточки, а затем нажмите и удерживайте в течение 1 секунды клавишу на панели принтера. Задание печати будет запущено повторно.
1. Убедитесь, что рычаг настройки толщины карточек установлен на значение, соответствующее виду используемых карточек.
2. Разложите пачку карточек веером, чтобы убедиться, что карточки не слиплись.
3. Извлеките из пачки первую карточку и проверьте, не повреждены ли ее края. Если да, отбросьте эту карточку.
4. Увеличьте значение толщины карточек, переместив рычаг настройки толщины на один-два щелчка.
OUT OF RIBBON (НЕТ ЛЕНТЫ)
Проверьте ленту. Лента повреждена или использована до конца.
Загрузите новую кассету с лентой. Подробные сведения см. в разделе
СООБЩЕНИЯ ОБ ОШИБКАХ (ПРИНТЕР НЕ РАБОТАЕТ)
Описание или причина
Примечание. Если проблема не решена, обратитесь в службу поддержки. См. раздел
