StarLine S96. Гибкая логика для СТАРТ-СТОП v1.0

Вообщем использовал эти программы для реализации PTS на StarLine S96 на силовом модуле с комплекта и штатными каналами автозапуска.

Так как питание на педали сцепления появляется только после включения зажигания, то 1 нажатие на кнопку при наличии метки, включает АСС и зажигание. а уже второе нажатие на кнопку с выжатой педалью сцепления включает стартер.

Программа №1 (Start/Stop:Включение ACC+IGN+ИММО): ВКЛ
События
Гибкие аналоговые входы: XS1:4 (серо-черный — кнопка PTS): активное состояние
Условия
Гибкие аналоговые выходы: XS2:6 (синий — Запуск двигателя: аксессуары (выкл. на время кручения стартером)): пассивное состояние
и
Гибкие аналоговые выходы: XS2:8 (зеленый — Запуск двигателя: зажигание-1 (’15/1′)): пассивное состояние
и
Метки: Метка (любая): есть
Действия
1. Состояние охранного комплекса: Запуск двигателя: активировать обход штатного иммобилайзера
Задержка выполнения, с: 0.5
Прервать выполнение программы, если произойдёт
Событие:
Гибкие аналоговые входы: Режим работы: постановка в охрану
или
Доп. параметры: Двигатель: остановка
2. Гибкие аналоговые выходы: XS1:5 (розовый — Обход ИММО): включить
Задержка выполнения, с: 0.5
Прервать выполнение программы, если произойдёт
Событие:
Доп. параметры: Двигатель: остановка
или
Гибкие аналоговые входы: Режим работы: постановка в охрану
3. Гибкие аналоговые выходы: XS2:6 (синий — Запуск двигателя: аксессуары (выкл. на время кручения стартером)): включить
Задержка выполнения, с: 1
Игнорируемые зоны: Отсутствуют
Прервать выполнение программы, если произойдёт
Событие:
Гибкие аналоговые входы: Режим работы: постановка в охрану
4. Гибкие аналоговые выходы: XS2:8 (зеленый — Запуск двигателя: зажигание-1 (’15/1′)): включить
Задержка выполнения, с: 1.5
Прервать выполнение программы, если произойдёт
Событие:
Гибкие аналоговые входы: Режим работы: постановка в охрану

Программа №2 (Start/Stop:Выключение ACC+IGN+ИММО): ВКЛ
События
Гибкие аналоговые входы: XS1:4 (серо-черный — кнопка PTS): активное состояние
Условия
Гибкие аналоговые выходы: XS2:8 (зеленый — Запуск двигателя: зажигание-1 (’15/1′)): активное состояние
и
Гибкие аналоговые выходы: XS2:6 (синий — Запуск двигателя: аксессуары (выкл. на время кручения стартером)): активное состояние
и
Гибкие аналоговые входы: XS1:14 (желтый — Вход педаль сцепления): пассивное состояние
Действия
1. Гибкие аналоговые выходы: XS2:8 (зеленый — Запуск двигателя: зажигание-1 (’15/1′)): выключить
Задержка выполнения, с: 0.5
2. Гибкие аналоговые выходы: XS2:6 (синий — Запуск двигателя: аксессуары (выкл. на время кручения стартером)): выключить
Задержка выполнения, с: 1.5
3. Состояние охранного комплекса: Запуск двигателя: отключить обход штатного иммобилайзера
Задержка выполнения, с: 2
4. Гибкие аналоговые выходы: XS1:5 (розовый — Обход ИММО): выключить
Задержка выполнения, с: 2

Программа №3 (Start/Stop:Стартер): ВКЛ
События
Гибкие аналоговые входы: XS1:4 (серо-черный — кнопка PTS): активное состояние
Условия
Статусы автомобиля: Двигатель: остановлен
и
Гибкие аналоговые входы: XS1:14 (желтый — Вход педаль сцепления): активное состояние
и
Программы: Программа №1: в работе
Действия
1. Гибкие аналоговые выходы: XS2:14 (черно-желтый — Запуск двигателя: стартер (’50’)): подать импульсы
Задержка выполнения, с: 2
Импульс, мс 4500
Количество повторов: 1
Прервать выполнение программы, если произойдёт
Событие:
Гибкие аналоговые входы: XS1:14 (желтый — Вход педаль сцепления): пассивное состояние
или
Доп. параметры: Двигатель: запуск

Программа №4 (Мягкая посадка): ВКЛ
События
Гибкие аналоговые входы: XS1:14 (желтый — Вход педаль сцепления): активное состояние
Условия
Метки: Метка (любая): есть
и
Состояние охранного комплекса: Запуск двигателя: активна поддержка зажигания
и
Гибкие аналоговые входы: XS1:19 (оранжево-серый — Концевой выключатель стояночного тормоза): активное состояние
Действия
1. Гибкие аналоговые выходы: XS1:5 (розовый — Обход ИММО): включить
Задержка выполнения, с: 0
2. Состояние охранного комплекса: Запуск двигателя: активировать обход штатного иммобилайзера
Задержка выполнения, с: 0
3. Состояние охранного комплекса: Запуск двигателя: завершить автозапуск, не отключая силовые выходы
Задержка выполнения, с: 0

Источник

Гибкая логика S96

Дорогие риоводы с установленной сигнализацией Starline S96, какие программы гибкой логики прописаны/настроены на ваших машинах?

Мои программы:
— включение аварийной сигнализации при открытии любой из дверей, если двигатель запущен
— включение аварийной сигнализации при включении задней передачи
— включение аварийной сигнализации (5 раз моргнет с паузами 2 секунды) при появлении любой метки в зоне действия

Запчасти

KIA Rio 2020, двигатель бензиновый 1.6 л., 123 л. с., передний привод, автоматическая коробка передач — аксессуары

Машины в продаже

Комментарии 23

Приветствую! У меня тоже стоит s96, извините за глупый вопрос как вы настраиваете гибкую логику?

С помощью программы «starline master»

Приветствую! У меня тоже стоит s96, извините за глупый вопрос как вы настраиваете гибкую логику?

Установил приложение Starline мастер на телефон, прописал его в системе и через него составляю алгоритм

Спасибо! Будем разбираться

Не опасен ли подогрев сидений без седока?

В чем опасность? Вот вы придя в машину все это включаете и начинаете чистить машину от снега, не опасно же?

Лично я включаю обогрев когда мой зад касается сиденья (не так уж и долго сиденья нагревается). А вааще где то читал что обогрев работая в холостую (без веса седока) пожароопасен, быстрее выходит из строя. Но насколько это реально точно не знаю. Но то что коленками не стоит на сиденья ‘вставать’ это точно, в большинстве случаев приводит к поломке элементов обогрева.

Когда не сидишь на сиденье, то оно нагревается дольше, т.к. пластины не плотно прилегают и вся разница

Здравствуйте. Интересует реализация активации подогревов через гибкую логику. Не поделитесь скриншотом?

Думаю нужно в алгоритм отсрочку добавить в 1-2 минуты после запуска двигателя

Источник

«Гибкая» «логика» StarLine. Правильно ли я понял?

Всем доброго времени суток.

Попытки найти информацию в ТП StarLine привели к тому, что ТП для рядового пользователя отсутствует и сводится к тому, что «…StarLine Мастер — это инструмент для установщиков…Лучше доверить работу профессионалам…» © Причем «профессионалы» с их вебинаров временами задвигают дичь установщикам, которую скорее всего установщики и будут реализовывать в подавляющем большинстве. Ну да Бог им судья…

Есть затея: реализовать включение обогревов, НО так, чтобы этот процесс был контролируемым и подчинялся нажатию кнопки в приложении.

Если, предположим, с обогревом сидений можно разрулить автоматической логикой и заданием условий включения по температуре, а вот обогрев стекол — это немного ломающий логику нюанс. Автоматика не знает был ли, например, ночью снег и имеет ли смысл включать обогрев стекла. Соответственно, самое логичное — выглянуть в окно и отправить команду на включение из приложения или Алису в умном доме.

СтарЛайн, надо отдать должное, эту возможность предусмотрели, но и тут есть нюанс: послать команду на выполнение конкретной программы не получится. Не предусмотрено указание конкретной программы 🙁

Хотя само событие блок сигнализации умеет отслеживать.

И получается, что можно отправить команду только на выполнение всей стопки программ гибкой логики. А если их больше, чем одна, то вся «логика» ломается.

Отсюда вопросы:
1. Какой «логикой» руководствовались проектировщики/программисты при реализации? Вопрос риторический, можно не отвечать 🙂
2. Может я *удак, не хочу тратить время/деньги на поездку к ближайшему официалу (

150 км в одну сторону), не нашел решения и зря на СтарЛайн бочку качу?
3. Есть ли тут вменяемые специалисты, знакомые с продукцией StarLine и способные подсказать путь решения?

Источник

Гибкая логика Starline X96

Всем привет. Установил себе сигнализацию Starline S96 и сразу захотелось доработать некоторые моменты, связанные с автозапуском.
1. Гашение ДХО при автозапуске.
При включении зажигания на Весте автоматически включаются ДХО. Не хотелось что бы машина привлекала к себе лишнее внимание, когда прогревается на автозапуске.
Нам нужно реле на 12 вольт с двумя группами НЗ контактов.

Разрываем провода CS01 и CS02 идущие на разъем S1 BLACK блока EMM_L3 и подключаем на НЗ контакты нашего реле. Я использовал реле HLS-13F-2-12VDC.

Подключаем на обмотку реле постоянный плюс через предохранитель. Управлять реле будем гибким аналоговым выходом с минусовой полярностью.
Я взял выход XS1:10 (синий)

Пишем программу гибкой логики.

Если — Режим работы охранного комплекса «в охране»
То при — Запуск двигателя «включение автозапуска»
Действие :XS1:10 (синий — функция не назначена) включить
Прервать: «снятие с охраны» или «снятие с охраны свободными руками»

Если пользуетесь режимом «свободные руки» обязательно добавьте в поле «прервать» «снятие с охраны свободными руками». Я активировал режим «свободные руки» и у меня вообще пропали ДХО. Оказалось, что реле зависло в активном состоянии, так как комплекс не видел снятия с охраны.
Для S96 снятие с охраны «свободными руками» и с брелка, разные функции.

2. Напоминание включить Фары Ближнего Света
Так как мы не используем режим «АВТО» управления светом, возникает необходимость напомнить включить ФБС при начале движения. На «Калине» у меня такая функция была, очень удобно. Для сигнализации можно использовать штатную сирену, но мне это показалось не красивым решением. Поэтому был приобретен пьезоизлучатель с генератором HPM24AX, 12 В, 24 мм. Это будет наша пищалка. Подключим ее через гибкий аналоговый выход XS 1:5 (розовый-клаксон) Это минусовый выход, второй контакт пищалки, соответственно подключим на постоянный плюс.
Сигналом что включены ФБС будет появление +12v на проводе DS17 (серый) разъема S2 CRAY блока EMM_L3. Сюда подключим гибкий аналоговый вход XS1:17(оранжево-фиолетовый).

Пишем программу гибкой логики.

Если – XS1:17 (оранжево-фиолетовый-функция не назначена) : пассивное состояние
То при- Скорость автомобиля стала больше 8 км/ч
Действие: XS1:5(розовый-клаксон) подать импульсы
Прервать XS1:17 (оранжево-фиолетовый-функция не назначена) : активное состояние

3. Напоминание выключить ФБС
Если при включенных ФБС и заглушенном двигателе открыть водительскую дверь, то машина оповестит зуммером о включенных ФБС. Однако, при выполнении программной нейтрали выходить приходится из заведенной машины, зуммера при этом не будет. Решим эту проблему с помошью гибкой логики. Дополнительно никакие провода подключать не надо все уже подключено 🙂

Пишем программу гибкой логики.

Если — XS1:17 (оранжево-фиолетовый-функция не назначена) : активное состояние
И Ручной тормоз : затянут
И Запуск двигателя : активна поддержка зажигания
То при Двери : открытие
Действие XS1:5(розовый-клаксон) подать импульсы
Прервать XS1:17 (оранжево-фиолетовый-функция не назначена) : пассивное состояние

4.Включение обогрева ветрового стекла.
Еще захотелось чтобы включался обогрев стекла при автозапуске.
У меня обогрев включается отдельной кнопкой. Эта кнопка просто замыкает контакт на массу, поэтому достаточно подать отрицательный импульс на 1 контакт разъема блока кнопок (сине-черный). Для этого будем использовать гибкий аналоговый выход XS1:20(зеленый)

Если будете подключать еще подогрев сидений, то тяните сразу два провода к блоку дополнительных функций кузовной электроники (845003110). Расположен он в задней части подлокотника. Там можно подключить обогрев лобового стекла контакт В14(сине-черный). И подогрев сидения водителя контакт В5(белый)

Источник

StarLine S96. Гибкая логика для ДХО/DRL v1.0

Итак получается что использован вход (+) для габаритов. и свободный выход ING2 на силовой модуль замка зажигания а с него уже идет под капот(там пред и DRL в поворотниках) но запрограммированый как «функция не назначено»

Режим простой:
ручник поднят — ДХО не горят,
габариты включил — ДХО не горят.

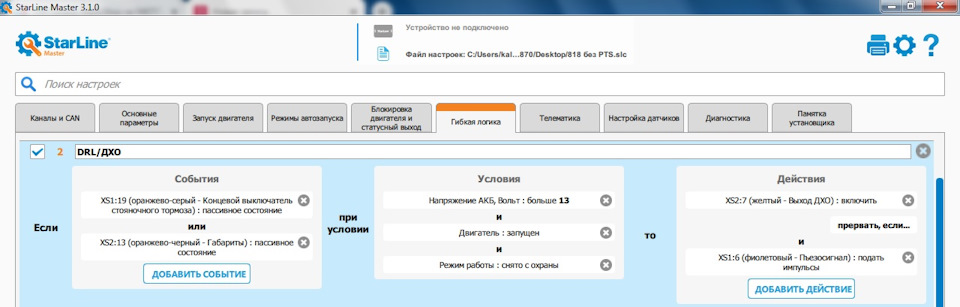

Программа №2 (DRL/ДХО): ВКЛ
События
Гибкие аналоговые входы: XS1:19 (оранжево-серый — Концевой выключатель стояночного тормоза): пассивное состояние
или
Гибкие аналоговые входы: XS2:13 (оранжево-черный — Габариты): пассивное состояние
Условия
Доп. параметры: Напряжение АКБ, Вольт: больше 13
и
Статусы автомобиля: Двигатель: запущен
и
Состояние охранного комплекса: Режим работы: снято с охраны
Действия

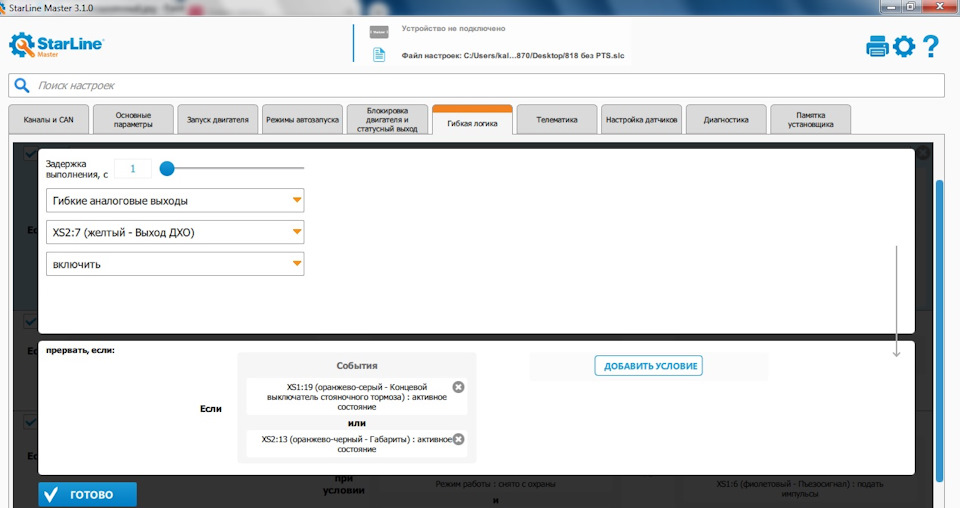

1. Гибкие аналоговые выходы: XS2:7 (желтый — Выход ДХО): включить
Задержка выполнения, с: 1
Прервать выполнение программы, если произойдёт
Событие:
Гибкие аналоговые входы: XS1:19 (оранжево-серый — Концевой выключатель стояночного тормоза): активное состояние
или
Гибкие аналоговые входы: XS2:13 (оранжево-черный — Габариты): активное состояние

Так же в системе есть пьезосизнал — для индикации включения логики. на выход подается импульс.
