(принята 15 июня 2017 года)
Поправки к Международному кодексу по безопасности для судов, использующих газы или иные виды топлива с низкой температурой вспышки (кодекс МГТ)
КОМИТЕТ ПО БЕЗОПАСНОСТИ НА МОРЕ,
ССЫЛАЯСЬ на резолюцию MSC.391(95), которой он принял Международный кодекс по безопасности для судов, использующих газы или иные виды топлива с низкой температурой вспышки (Кодекс МГТ), который приобрел обязательную силу согласно главам II-1 и II-2 Международной конвенции по охране человеческой жизни на море 1974 года (Конвенция),
ССЫЛАЯСЬ ТАКЖЕ на статью VIII b) и правило II-1/2.29 Конвенции, касающиеся процедуры внесения изменений в Кодекс МГТ,
РАССМОТРЕВ на своей девяносто восьмой сессии поправки к Кодексу МГТ, предложенные и разосланные в соответствии со статьей VIII b) i) Конвенции,
1 ОДОБРЯЕТ в соответствии со статьей VIII b) iv) Конвенции поправки к Кодексу МГТ, текст которых изложен в приложении* к настоящей резолюции;
2 ПОСТАНОВЛЯЕТ в соответствии со статьей VIII b) vi) 2) bb) Конвенции, что поправки считаются принятыми 1 июля 2019 года, если до этой даты более одной трети Договаривающихся правительств Конвенции или Договаривающиеся правительства, общий торговый флот которых по валовой вместимости составляет не менее 50% мирового торгового флота, не уведомят о своих возражениях против поправок;
3 ПРЕДЛАГАЕТ Договаривающимся правительствам принять к сведению, что в соответствии со статьей VIII b) vii) 2) Конвенции поправки вступают в силу 1 января 2020 года после их принятия в соответствии с пунктом 2, выше;
4 ПРОСИТ Генерального секретаря для целей выполнения статьи VIII b) v) Конвенции направить заверенные копии настоящей резолюции и текста поправок, содержащегося в приложении, всем Договаривающимся правительствам Конвенции;
5 ПРОСИТ ТАКЖЕ Генерального секретаря направить копии настоящей резолюции и приложения к ней членам Организации, которые не являются Договаривающимися правительствами Конвенции.
Начальная подготовка для работы на судах, подпадающих под действие Кодекса МГТ
Рабочая программа подготовлена на основе примерной программы «Начальная подготовка для работы на судах, подпадающих под действие «Международного кодекса по безопасности для судов, использующих газы или иные виды топлива с низкой температурой вспышки» (Кодекса МГТ) (Раздел А-V/3, таблица A-V/3-1 Кодекса ПДНВ), согласованной Росморречфлотом.
Назначение программы
Повышение квалификации капитанов, лиц командного и рядового состава судов, а также другого персонала, которым поручено обеспечение безопасности работ с топливом, применение топлива или реагирование в чрезвычайной ситуации, связанных с топливом, на судах, подпадающих под действие Кодекса по безопасности для судов, использующих газы или иные виды топлива с низкой температурой вспышки (Кодекс МГТ), направленное на совершенствование и (или) получение ими новой компетенции, необходимой для безопасной работы на судах, подпадающих под действие Кодекса МГТ, в объеме требований, указанных в таблице А-V/3-1 Раздела А-V/3 Кодекса ПДНВ.
Основные задачи программы
— ознакомление с физическими и химическими характеристиками газов или иных видов топлива с низкой температурой вспышки, использующихся на судах, подпадающих под действие Кодекса МГТ, и связанных с ними опасностей;
— изучение основ техники безопасности и основ оказания первой помощи с привязкой к Паспорту безопасности вещества;
— подготовка к выполнению мероприятий по предотвращению возникновения опасности при выполнении работ с топливом, применению топлива и предотвращению загрязнения окружающей среды, связанных с топливом, на судах, подпадающих под действие Кодекса МГТ;
— подготовка к выполнению действий при авариях, в том числе в случае пожара, связанных с топливом, на судах, подпадающих под действие Кодекса МГТ;
— формирование навыков по использовании приборов для измерения состава газовой среды, специализированного оборудования и защитных устройств, обеспечивающего безопасность и защиту персонала.
Общее описание профессиональной деятельности выпускников
Профессиональная деятельность выпускников связана с обеспечением безопасности работ с топливом, применением топлива или реагированием в чрезвычайной ситуации, связанных с топливом, на судах, подпадающих под действие Кодекса по безопасности для судов, использующих газы или иные виды топлива с низкой температурой вспышки (Кодекс МГТ) (участие в бункеровочных операциях, хранение топлива, обработка топлива, операции по очистке топливных и грузовых танков, обязанности по несению вахты во время бункеровочных операций, обеспечение выполнения других операций, связанных топливом на судах, подпадающих под действие Кодекса МГТ).
Уровень квалификации
Деятельность под руководством с элементами самостоятельной работы при выполнении стандартных задач по работе с топливом, применению топлива или реагированию в чрезвычайной ситуации, связанной с топливом, на судах, подпадающих под действие Кодекса МГТ. Индивидуальная ответственность.
Категория слушателей
Капитаны, лица командного и рядового состава судов, а также другого персонала, подпадающего под действие Кодекса МГТ, которые, до того, как им будут назначены соответствующие обязанности должны пройти ознакомление и начальную подготовку по вопросам безопасности в соответствии с разделом A-V/3-1 Кодекса ПДНВ и отвечать соответствующему стандарту компетентности, указанному в этом разделе.
Лица, имеющие квалификацию по начальной подготовке в соответствии с пунктом 1.1.2 раздела A-V/3-1 Кодекса ПДНВ, перед прохождением повторной подготовки должны представить доказательство того, что они сохранили требуемый стандарт компетентности, позволяющий им принять на себя задачи, обязанности и ответственность, перечисленные в колонке 1 таблицы A-V/3-1 Кодекса ПДНВ.
Кодекс мгт что это
КОМИТЕТ ПО БЕЗОПАСНОСТИ НА МОРЕ,
РАССМОТРЕВ на своей девяносто пятой сессии поправки к Конвенции, предложенные и разосланные в соответствии с ее статьей VIII b) i),
1 ОДОБРЯЕТ в соответствии со статьей VIII b) iv) Конвенции поправки к Конвенции, текст которых изложен в приложении к настоящей резолюции;
2 ПОСТАНОВЛЯЕТ в соответствии со статьей VIII b) vi) 2) bb) Конвенции, что вышеупомянутые поправки считаются принятыми 1 июля 2016 года, если до этой даты более одной трети Договаривающихся правительств Конвенции или Договаривающиеся правительства государств, общий торговый флот которых по валовой вместимости составляет не менее 50% мирового торгового флота, не уведомят Генерального секретаря о своих возражениях против поправок;
3 ПРЕДЛАГАЕТ Договаривающимся правительствам Конвенции СОЛАС принять к сведению, что в соответствии со статьей VIII b) vii) 2) Конвенции поправки вступают в силу 1 января 2017 года после их принятия в соответствии с пунктом 2, выше;
4 ПРОСИТ Генерального секретаря в целях выполнения статьи VIII b) v) Конвенции направить заверенные копии настоящей резолюции и текста поправок, содержащегося в приложении, всем Договаривающимся правительствам Конвенции; и
5 ПРОСИТ ТАКЖЕ Генерального секретаря направить копии настоящей резолюции и приложения к ней членам Организации, которые не являются Договаривающимися правительствами Конвенции.
Приложение
1 После существующего пункта 28 добавляются следующие новые пункты 29 и 30:
«29 Кодекс МГТ означает Международный кодекс по безопасности для судов, использующих газы или иные виды топлива с низкой температурой вспышки, принятый Комитетом по безопасности на море Организации резолюцией MSC.391(95), с поправками, которые могут быть приняты Организацией, при условии что такие поправки принимаются, вступают в силу и действуют в соответствии с положениями статьи VIII настоящей Конвенции, касающимися процедуры внесения поправок в Приложение, за исключением его главы I.
30 Топливо с низкой температурой вспышки означает газообразное или жидкое топливо с температурой вспышки ниже, чем разрешенная иным образом правилом II-2/4.2.1.1″.
2 Существующие пункты 1-3 заменяются следующим текстом:
Целью настоящего правила является предоставление методологии для альтернативных типов конструкции и устройств для механических, электрических установок и систем хранения и распределения топлива с низкой температурой вспышки.
2.1 Конструкции и устройства механических, электрических установок и систем хранения и распределения топлива с низкой температурой вспышки могут отклоняться от требований, изложенных в частях C, D, Е или G, при условии что такие альтернативные типы конструкции и устройства отвечают цели этих требований и обеспечивают равноценный уровень безопасности, предусмотренный настоящей главой.
2.2 Если альтернативные типы конструкции или устройства отклоняются от предписывающих требований частей C, D, Е или G, то в соответствии с настоящим правилом должны быть проведены технический анализ, оценка и одобрение конструкции, мер и устройств.
3 Технический анализ
Технический анализ должен быть подготовлен и представлен Администрации на основе руководства, разработанного Организацией, и должен включать, как минимум, следующие элементы:
.1 определение типа судна, механических, электрических установок, систем хранения и распределения топлива с низкой температурой вспышки и соответствующего(их) помещения(ий);
.2 установление предписывающего(их) требования(ий), которому(ым) не будут отвечать эти механические, электрические установки и системы хранения и распределения топлива с низкой температурой вспышки;
.3 установление причины, по которой предлагаемая конструкция не будет отвечать предписывающим требованиям, с учетом соответствия другим признанным техническим или отраслевым стандартам;
.4 определение эксплуатационных критериев для судна, механической, электрической установки, системы хранения и распределения топлива с низкой температурой вспышки или соответствующего(их) помещения(ий), рассматриваемых в соответствующем(их) предписывающем(их) требовании(ях):
.1 эксплуатационные критерии должны предусматривать уровень безопасности не ниже соответствующих предписывающих требований, содержащихся в частях C, D, Е или G; и
.2 эксплуатационные критерии должны поддаваться количественному определению и быть измеримыми;
.5 подробное описание альтернативных типов конструкции и устройств, включая перечень допущений, используемых в конструкции, и любых предлагаемых эксплуатационных ограничений или условий;
.6 техническое обоснование, показывающее, что альтернативные типы конструкции и устройства отвечают эксплуатационным критериям безопасности; и
.7 оценка риска, основанная на указании возможных отказов и опасностей, связанных с предложением.
3 После существующей части F добавляется новая часть G следующего содержания:
Суда, использующие топливо с низкой температурой вспышки
1 За исключением того, как предусмотрено в пунктах 4 и 5, настоящая часть применяется к судам, использующим топливо с низкой температурой вспышки:
.1 контракт на постройку которых заключен 1 января 2017 или после этой даты;
.2 в случае отсутствия контракта на постройку, кили которых заложены или которые находятся в подобной стадии постройки 1 июля 2017 года или после этой даты; или
.3 которые сданы в эксплуатацию 1 января 2021 года или после этой даты.
Такие суда, использующие топливо с низкой температурой вспышки, должны отвечать требованиям настоящей части в дополнение к любым другим применимым требованиям настоящих правил.
2 За исключением того, как предусмотрено в пунктах 4 и 5, судно, независимо от даты постройки, включая суда, находящиеся на этапе постройки ранее 1 января 2009 года, которые переоборудованы для использования топлива с низкой температурой вспышки 1 января 2017 года или после этой даты, должны рассматриваться как суда, использующие топливо с низкой температурой вспышки, в ту дату, когда такое переоборудование началось.
3 За исключением того, как предусмотрено в пунктах 4 и 5, судно, использующее топливо с низкой температурой вспышки, независимо от даты постройки, включая суда, находящиеся на этапе постройки ранее 1 января 2009 года, которое 1 января 2017 года или после этой даты начинает использовать иные виды топлива с низкой температурой вспышки, чем те, для использования которых оно было до 1 января 2017 года первоначально одобрено, должно рассматриваться как судно, использующее топливо с низкой температурой вспышки, в ту дату, когда оно начало использовать эти иные виды топлива.
4 Настоящая часть не применяется к газовозам, как они определены в правиле VII/11.2:
.1 которые используют свой груз в качестве топлива и отвечают требованиям Кодекса МКГ, как он определен в правиле VII/11.1; или
.2 которые используют иные газообразные виды топлива с низкой температурой вспышки, при условии что конструкция и устройство систем хранения и распределения таких газообразных видов топлива отвечает требованиям Кодекса МКГ для газа в качестве груза.
5 Настоящая часть не применяется к судам, принадлежащим Договаривающемуся правительству или эксплуатируемым им и используемым в данное время исключительно для правительственной некоммерческой службы. Однако суда, принадлежащие Договаривающемуся правительству или эксплуатируемые им и используемые в данное время исключительно для правительственной некоммерческой службы, поощряются к тому, чтобы действовать, насколько это целесообразно и практически возможно, таким образом, который совместим с настоящей частью.
За исключением того, как предусмотрено в правилах 56.4 и 56.5, суда, использующее топливо с низкой температурой вспышки, должны отвечать требованиям Кодекса МГТ».
4 В конце пункта 2.1.3.4 слово «и» удаляется.
«.4 на грузовых судах, к которым не применятся часть G главы II-1, может разрешаться использование топлива с температурой вспышки ниже той, которая указана в пункте 2.1.1, например сырой нефти, при условии что такое топливо не будет храниться в машинных помещениях и что установка в целом будет одобрена Администрацией; и
.5 на судах, к которым применятся часть G главы II-1, разрешается использование топлива с температурой вспышки ниже той, которая указана в пункте 2.1.1″.
6 В конце существующего пункта 5.3.2.2 добавляется следующее предложение:
«Для танкеров, находящихся на этапе постройки 1 января 2017 года или после этой даты, при любом отключении должно продолжаться прохождение больших объемов паров, воздуха или смеси инертных газов во время погрузки груза и балластировки или во время разгрузки в соответствии с правилом 11.6.1.2».
7 В конце существующего пункта 6.2 добавляется следующее предложение:
«Для танкеров, находящихся на этапе постройки 1 января 2017 года или после этой даты, отверстия должны соответствовать правилу 4.5.3.4.1».
8 Между первым и вторым предложениями в пункте 6.3.2 добавляется следующий текст:
«Кроме того, для танкеров, находящихся на этапе постройки 1 января 2017 года или после этой даты, это вспомогательное средство должно быть способно предотвращать избыточное давление или вакуум в случае повреждения средств отключения, требуемых в правиле 4.5.3.2.2, или их непреднамеренного закрытия».
9 Существующий пункт 3.1.2 заменяется следующим текстом:
«3.1.2 Характеристики вентиляционных систем
3.1.2.1 На пассажирских судах система искусственной вентиляции должна быть отделена от других вентиляционных систем. Система искусственной вентиляции должна обеспечивать по меньшей мере количество воздухообменов, как требуется в пункте 3.1.1, в течение всего периода, пока в таких помещениях находятся транспортные средства, за исключением случаев, когда предусмотрена система контроля за качеством воздуха в соответствии с пунктом 3.1.2.4. Вентиляционные каналы, обслуживающие такие грузовые помещения, которые могут быть надежно закрыты, должны быть отдельными для каждого такого помещения. Должна быть предусмотрена возможность управления системой из места вне таких помещений.
3.1.2.3 Вентиляционная система должна быть такой, чтобы предотвращать воздушную стратификацию и образование застойных зон.
Университет
«Макаровка» приступила к практической подготовке экипажей по Кодексу МГТ
Морской учебно-тренажерный центр ГУМРФ имени адмирала С.О. Макарова приступил к практической подготовке экипажей судов в соответствии с требованиями «Международного кодекса по безопасности для судов, использующих газы или иные виды топлива с низкой температурой вспышки» (кодекс МГТ, IGF Code).
В центре завершено обучение первой группы обучающихся по программе «Начальная подготовка для работы на судах, подпадающих под действие Кодекса МГТ».
Теоретическая часть курса была реализована с использованием дистанционных образовательных технологий на базе контента, размещенного в системе дистанционного обучения (СДО) университета «Фарватер». Практическая часть курса проходила очно и включала работу с приборами газового анализа, дыхательными аппаратами и тушение газовых пожаров.
Обучение прошли представители старшего командного состава первого в России бункеровщика судов сжиженным природным газом «Дмитрий Менделеев». Бункеровщик, названный в честь великого русского ученого-химика, обеспечит транспортировку и заправку СПГ по схеме ship-to-ship в портах Финского залива и Балтийского моря в целом — в Санкт-Петербурге, Усть-Луге, Приморске, Калининграде и Выборге.
Морской УТЦ «Макаровки» планирует до конца 2021 года провести обучение всех членов экипажа бункеровщика по программе «Начальная подготовка для работы на судах, подпадающих под действие Кодекса МГТ».
Тренажерный комплекс по Кодексу МГТ ГУМРФ имени адмирала С.О. Макарова включает специализированный класс по изучению специфики технической эксплуатации судов, использующих газ в качестве топлива и двухтопливных двигателей, тренажерный модуль по привитию практических навыков по газовой бункеровке, а также тренажер по борьбе с газовыми пожарами. Напомним, что первыми клиентами «Макаровки» по новым программам ранее стали береговые специалисты ПАО «Газпромнефть» и инспекторы ФАУ «Российский морской регистр судоходства».

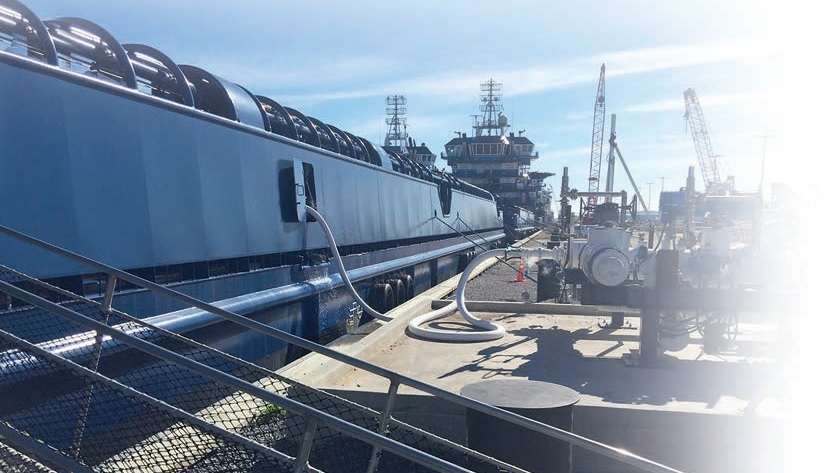

СПГ бункеровка. О необходимости актуализации системы российских стандартов
Численность морских газотопливных судов неуклонно увеличивается. На начало 2018 г. введено в эксплуатацию более 120 морских газотопливных судов различных типов. Предполагается, что к 2030 г. их число может превысить более 3 700 единиц.
РИС. 1. Танкер ПАО «Совкомфлот» на СПГ
Опыт выполнения бункеровочных операций с жидким нефтяным топливом (ЖНТ) насчитывает без малого столетие. Ряд процедур бункеровки СПГ схожи с процессом бункеровки ЖНТ. При видимой схожести отдельных процессов бункеровки судов этими видами топлива, физические характеристики СПГ требуют разработки специальных стандартов, регламентирующих все этапы технологического и организационного процесса бункеровки судов. Так, например, ужесточение требований пожарной безопасности и требований по предотвращению утечек СПГ усложняют процесс проведения бункеровки и предъявляют повышенные требования к квалификации членов команды. Различия, в частности, проявляются в процедурах подготовки и контроля качества топлива, мерах предотвращения разливов и обеспечения безопасности, порядке подготовки специализированных судовых систем и ряде других.
Сравнительный анализ нормативной базы и технологии проведения бункеровки судов ЖНТ и СПГ показал, что прямой перенос существующей практики и нормативного обеспечения бункеровки судов ЖНТ на процесс бункеровки судов СПГ не возможен. Для активизации перехода судов на СПГ требуется создание нового и доработка существующего нормативного обеспечения, регламентирующего технологические процессы и процедуры бункеровки судов СПГ.
Анализ зарубежных и отечественных нормативных документов различных уровней, положения которых распространяются на процесс бункеровки судов СПГ, позволил выделить три основные группы документов:
международные кодексы, конвенции, директивы;
руководства и рекомендации: международных обществ и ассоциаций; Европейского союза, отдельных стран; Администраций морских портов.
Ниже представлены краткие комментарии по результатам аналитического обзора наиболее значимых документов по исследуемой проблеме.
Международные кодексы
Международный Кодекс по безопасности для судов, использующих газы или иные виды топлива с низкой температурой вспышки (Кодекс МГТ) / International Code of Safety for Ships Using Gases of Other Low–Flashpoint Fuels (IGF Code)[1]
На сегодняшний день вышеназванный документ является основным международным нормативно-правовым инструментом, регулирующим безопасность эксплуатации морских судов, работающих на СПГ (исключая собственно суда-газовозы). Кодекс имеет обязательный характер для сторон Конвенции СОЛАС и содержит ряд требований, относящихся к бункеровке судов, входящих в область его распространения (пассажирские суда, перевозящие более 12 пассажиров, и грузовые суда валовой вместимостью 500 и более, совершающие международные рейсы). В части «С» Кодекса рассматривается подготовка экипажа и действия экипажа по техническому обслуживанию при проведении бункеровки и судовых работ.
Структура Кодекса подчиняется следующему иерархическому порядку: на высшем уровне формулируются цели в той или иной области обеспечения безопасности судов; на втором уровне излагаются функциональные требования и соответствующие им критерии, которые должны быть удовлетворены для достижения соответствующих целей; третий уровень содержит правила, которые должны быть выполнены для обеспечения безопасности эксплуатации судов, использующих газы или иные виды топлива с низкой температурой вспышки.
Так, например, к судам, использующим СПГ в качестве топлива, предъявляются следующие требования для обеспечения безопасности:
наличие на судне экземпляра МГТ или эквивалентных национальных правил;
наличие на судне сведений обо всех установках и устройствах, использующих СПГ, и процедур их технического обслуживания;
на судне должны быть предусмотрены эксплуатационные процедуры, в том числе наставления по обращению с топливом, с помощью которого обученный персонал может безопасно работать с системами бункеровки, хранения и передачи топлива;
на судне должны быть предусмотрены соответствующие процедуры действий в чрезвычайных ситуациях.
Кодекс МГТ предусматривает оценку рисков, обусловленных использованием СПГ в качестве судового топлива, с целью минимизации их последствий для людей, окружающей среды, целостности судна и груза в соответствии с разработанными сценариями возможных аварий и происшествий. При оценке рисков следует учитывать такие факторы, как размещение топливных цистерн СПГ и топливных трубопроводов, техническое обслуживание и эксплуатацию систем и другие.
Описанная структура МГТ предполагает, что требования на трехуровневой основе, как описано выше, должны быть раскрыты при помощи более детальных технических инструментов на следующем, более низком уровне, которыми могут быть международные и национальные стандарты, правила классификационных обществ, отраслевые нормали, технические условия и т.п.
Международный кодекс постройки и оборудования судов, перевозящих сжиженный газы наливом / International Code for the Construction and Equipment of Ships Carrying Liquefied Gases in Bulk (IGC Code)
Основной концепцией Кодекса является соответствие типов судов опасным свойствам перевозимых ими грузов. Кодекс, прежде всего, рассматривает вопросы безопасности, обеспечиваемой конструкцией и оборудованием судов.
Для целей рассматриваемой проблемы наибольший интерес представляют изложенные в вышеназванных Кодексах требования к взаимодействию соответствующих береговых и судовых служб, осуществляющих передачу СПГ. Кроме того, требования Кодексов могут полностью или частично распространяться на суда, осуществляющие бункеровку судов СПГ, на определение протяженности опасных зон вокруг судна-бункеровщика и на другие аспекты безопасности.
Международные стандарты
ISO 20519:2017 Ships and marine technology – Specification for bunkering of liquefied natural gas fuelled vessels / Суда и морские технологии – Требования к бункеровке судов, использующих сжиженный природный газ в качестве топлива [2]
В 2018 г. компанией ООО «Газпромнефть Марин Бункер» был выполнен и зарегистрирован в Федеральном информационном фонде стандартов официальный аутентичный перевод данного стандарта на русский язык.
В стандарте ISO 20519 излагаются требования к конструкции бункеровочных систем, рассматриваются технологический процесс и процедуры бункеровки, оценка риска, системы менеджмента и управления качеством, вопросы обучения персонала. В нормативных приложениях приводятся проверочные листы при бункеровке с плавучего бункеровщика, общие положения по оценке риска и контролируемых зон.
В части требований, предъявляемых к мобильным установкам (автоцистерны, железнодорожные цистерны, съемные танк-контейнеры), резервуарам, трубопроводам, шлангам, насосам и арматуре, предусматривается, что они должны быть изготовлены в соответствии со стандартами ISO или иными стандартами, утвержденными государственными организациями по стандартизации, являющимися членами ISO в технических комитетах в сфере погрузки, разгрузки и транспортировки криогенных жидкостей.
Конструкция наливного терминала СПГ должна соответствовать требованиям местных стандартов. В случае их отсутствия, оператор терминала должен получить документ, выпущенный компетентной организацией или лицом, подтверждающий соответствие конструкции терминала разделам действующего стандарта, опубликованного ISO или организациями-членами ISO, а также методическому руководству, опубликованному SGMF (Society for Gas as a Marine Fuel / Общество по использованию газа в качестве судового топлива).
Стандарт содержит требования к соответствию компонентов любых систем передачи СПГ (рукава, трубопроводы, стендеры, шланги, арматура, разрывные муфты, изолирующие фланцы и др.) положениям Европейского стандарта EN ISO 16904:2016 «Нефтяная и газовая промышленность. Проектирование и испытание рукавов для перекачивания сжиженного природного газа на обычных береговых причалах» и ряда других стандартов. В документе детализированы требования к бункерующим судам, проверочным листам безопасности и др.
Однако, следует отметить, что непосредственно технологическая схема бункеровки СПГ должна согласовываться для конкретного судна непосредственно с администрацией портов с проведением HAZID/HAZOP анализа.
ISO/TS 18683:2015 Guidelines for Systems and Installations for Supply of LNG as Fuel to Ships / Руководство по системам и установкам для передачи СПГ на суда в качестве топлива[3]
Данный стандарт имеет статус технической спецификации (т.е., стандарта технико-эксплуатационных характеристик) и является по существу основным международным документом, устанавливающим минимальные требования к строительству бункеровочных станций (БС), организации взаимодействия «судно-БС», процедурам соединения и разобщения бункеровочных систем. Положения стандарта применимы как к морским судам, так и к судам внутреннего водного плавания.
В данном документе описаны сценарии бункеровки судов, свойства и потенциальные виды опасности, присущие для СПГ, методики определения рисков, функциональные требования к системе бункеровки, требования к обучению персонала. Руководство содержит два нормативных и пять информативных приложений. В нормативных приложениях изложены методики оценки рисков и определения зон безопасности.
Область действия стандарта охватывает район передачи СПГ, установленные вокруг него зоны, манифольды, арматуру, системы безопасности и охраны, оборудование и персонал, участвующий в операциях по передаче СПГ.
Стандарт не имеет обратной силы, и национальные правила и регламенты обладают приоритетом в тех случаях, когда их требования находятся в противоречии со стандартом.
В стандарте описаны типовые условия, ситуации и обстоятельства, определяющие особенности процедуры бункеровки: объем передаваемого бункера и скорость передачи, одновременная бункеровка другими видами топлива, возможность одновременного выполнения других операций на акватории порта, тип оборудования для передачи СПГ, тип бункеруемого судна, гидрометеорологическая обстановка и др.
При этом указывается, что все положения стандарта касаются базовой ситуации: бункеровка судов, осуществляется без одновременного выполнения других (грузовых) операций и без пассажиров на борту. В противном случае необходимо выполнение количественной оценки риска на стадии планирования операции по бункеровке и получения разрешения на нее.
Глава 7 стандарта, регулирующая процедуры анализа рисков, рекомендует их оценку по методикам стандартов ISO 31010, ISO 17776 и ISO/TS 16901. В данной главе изложены этапы количественной и качественной оценок потенциальных рисков.
По результатам анализа и оценки опасностей необходимо подготовить перечень видов опасностей, ранжированных по тяжести последствий и вероятности реализации, рекомендации по снижению рисков и план мероприятий по управлению рисками и их минимизации.
Глава 8 стандарта содержит функциональные требования к станции / пункту бункеровки и перечень факторов, которые необходимо учитывать при строительстве бункеровочной станции. Отмечается, что бункеровка должна осуществляться под контролем признанной системы управления безопасностью.
В разделе 8.3 изложен перечень факторов, обеспечивающих совместимость БС и судна в процессе бункеровки: заключение сторонами соглашения о количестве и характеристиках СПГ с соответствующей формой документа; безопасную надежную швартовку или надежную фиксацию автоцистерн; совместимость систем противоаварийной автоматической защиты (ПАЗ / ESD) и систем связи; совместимость фланцев манифольдов; определение безопасного диапазона параметров бункеровки; совместимость опасных зон и вентиляция др.
Документ о проверке совместимости подписывается обеими сторонами до начала бункеровки.
В отличие от других инструментов, регулирующих вопросы передачи СПГ на суда, использующие его в качестве топлива, документ содержит перечень стандартов для типовых соединений и элементов БС на берегу. Для соединения с судовой системой рекомендуется использование фланца стандарта ANSI.
Стандарт ISO/TS 18683 включает детальные сведения в отношении подготовки персонала БС, документации по эксплуатации и техническому обслуживанию БС, действиям в чрезвычайных ситуациях и срокам хранения документов. Семь приложений к стандарту имеют практический характер: формы документов, размеры соединительных элементов, ссылки на международные и национальные стандарты, образцы проверочных листов и т.п.).
ISO 28460:2010 Petroleum and natural gas industries – Installation and equipment for liquefied natural gas – Ship-to-shore interface and port operations / Нефтяная и газовая промышленность – Установки и оборудование для сжиженного природного газа. Порядок взаимодействия судно-берег и портовые операции[4]
Вышеназванный стандарт конвертирован в российский стандарт ГОСТ Р ИСО 28460-2018 [5]. Документ регламентирует порядок проведения следующих операций: безопасного прохода танкера СПГ в порт, его швартовки, стоянки и отхода от причала; передачи груза; доступа с причала на танкер СПГ; оперативной связи между берегом и танкером СПГ; всей аппаратуры, каналов передачи данных и электрических соединений, используемых при взаимодействии судно-берег, включая береговые установки электроснабжения.
Стандарт применяется: службами лоцманской проводки и управления движением судов; капитанами, обеспечивающих буксировку и швартовку судов; операторами терминалов; операторами танкеров СПГ; компаниями, осуществляющими бункеровку судов, доставку на суда смазочных материалов и запасов, а также других компаний, обслуживающих судно во время пребывания танкера СПГ на терминале.
Настоящий стандарт применяется только к обычным береговым терминалам СПГ и танкерам СПГ, осуществляющим прием/отгрузку СПГ в международной торговле. Он также может служить руководством при проведении операций, осуществляемых на удалении от берега и в прибрежной полосе.
Руководства и рекомендации международных организаций и администраций морских портов
The European Maritime Safety Agency (EMSA) / Европейское агентство по безопасности на море
Руководство по бункеровке СПГ Европейского агентства по безопасности на море (EMSA Guidance on LNG Bunkering to Port Authorities/Administrations) [5] является наиболее полным и последовательным международным инструментом европейского уровня в области безопасности бункеровки природным газом. Руководство учитывает имеющийся опыт создания инфраструктуры бункеровки СПГ странами Северной Европы, которые являются инициаторами расширения использования СПГ на судах и предназначено для портовых властей и администраций. Задачей портовых властей является координация действий всех служб, направленная на эффективное исполнение БС своих функций и своевременное и безопасное осуществление бункеровки всех подавших заявки судов.
Положения документа распространены на следующие операции: хранение СПГ, процесс бункеровки, выдача разрешений и сертификации на проведение бункеровки, оценка сопутствующих рисков, документальное оформление бункеровки, обучение персонала, действия в условиях чрезвычайных ситуаций и др.
В документе учтены особенности бункеровки, определяемые типами бункеруемых судов, различными способами передачи топлива, местом передачи (порт, рейд, терминал), способом доставки СПГ к берегу, фактом промежуточного хранения СПГ в береговых / портовых емкостях или его отсутствия.
Руководство содержит требования к оператору БС, который должен представить и реализовать план управления бункеровкой судна, обеспечивающий безопасность и реализацию природоохранных мер в течение жизненного цикла станции. Должны быть разработаны планы действий в чрезвычайных ситуациях – как внутренний план оператора, так и внешний план портовых властей, с проведением соответствующих учений и актуализацией планов при необходимости.
Согласно Руководству в порту должна быть отведена зона безопасности вокруг БС, которая на практике обычно определяется поставщиком СПГ, а утверждается властями порта. Кроме зоны безопасности, вокруг БС должна быть охранная зона для ограничения доступа в нее третьих лиц, определяемая и утверждаемая властями порта. При определении зоны безопасности должны быть определены максимально допустимые расстояния между бункеруемым судном и другими судами.
Способы безопасной швартовки судна, в том числе зависящие от условий погоды, течений, должны быть утверждены властями порта.
Руководство содержит требования к обустройству бункеровочных станций.
При определении расположения БС следует учитывать такие факторы, как близость пригодных водных путей, районов обработки и перегрузки опасных веществ, расстояние до служб аварийного реагирования, до мест с высокой концентрацией населения и коммерческой деятельности, а также расстояние или смежное расположение с охранными зонами.
При определении размеров и производительности БС Руководство предлагает проанализировать в ходе разработки проекта технического предложения БС большой перечень аспектов: технические, юридические, эксплуатационные, финансовые, экономические, социальные, аспекты риска и устойчивой работы.
Выбор приемлемого варианта проекта должен быть основан на результатах рекомендуемых видов анализа – SWOT, LCA (Life-Cycle Analysis) и МСА (Multi Criteria Analysis).
В документе содержатся направления, по которым следует оценивать потенциальный риск, определена ответственность портовых властей.
В Руководстве указывается, что при всех мерах обеспечения безопасности следует учитывать вероятность чрезвычайных происшествий и опасных ситуаций. Поэтому система предотвращения таких происшествий и ситуаций должна быть разделена на три уровня:
— первый уровень – предотвращение;
— второй уровень – системы аварийного реагирования;
— третий уровень – системы минимизации последствий аварии или инцидента.
В Руководстве подробно рассматриваются различные схемы бункеровки судов («автоцистерна-судно», «береговой терминал-судно», «судно-судно»). Для каждого варианта бункеровки в виде схематичных рисунков представлена технологическая схема с основным используемым оборудованием. Рассматриваются два типа танков для хранения СПГ – «типа С» и атмосферные танки.
International Association of Classification Societies (IACS) / Международная ассоциация классификационных обществ (МАКО)
МАКО разработала Руководство по бункеровке СПГ (IACS Rec. 142 LNG bunkering guidelines) [6], особенностью которого является то, что практически все положения документа относятся только к одному процессу бункеровки судна СПГ.
Операции по бункеровке судов распределяются по трем фазам: предбункеровочная, бункеровочная и завершающая. В руководстве отражены особенности технологии бункеровки СПГ при различных типах емкостей для хранения СПГ на бункеруемом судне и на бункеровщике (цистерна типа С, цистерна с атмосферным давлением). Рассмотрена технология бункеровки судов СПГ при 3-х схемах: «автоцистерна-судно», «береговой терминал-судно», «судно-судно».
До начала бункеровки судна СПГ участники процесса должны составить план управления процессом, задачей которого является согласование технических и коммерческих аспектов используемых методов, скорости передачи, температуры и давления передаваемого топлива. В руководстве приводится примерное содержание плана. В плане отражаются все сведения об имеющихся сертификатах, процедурах, проверочных листах, относящихся к безопасной передаче СПГ. В составе плана обеими сторонами на основании результатов оценки риска операций по бункеровке СПГ разрабатывается инструкция по обеспечению безопасности бункеровки и план реагирования на чрезвычайные ситуации (внезапная перемена гидро-метеоусловий; нарушение зон безопасности и охранных зон; отключение энергоснабжения судна и/или БС; отказ систем слежения / управления / безопасности (ESD); потеря связи и др.).
Руководство содержит технические требования к системам бункеровки, первым из которых указана недопустимость утечки СПГ в атмосферу. Газы, используемые для продувки систем, должны быть возвращены либо на бункеруемое судно, либо на БС. Для обнаружения утечек СПГ должны быть предусмотрены соответствующие устройства.
Для осуществления оценки потенциальных рисков, возникающих при бункеровке судов СПГ, рекомендовано применение стандарта ISO/TS 18683. Установление границ зон безопасности и охранных зон рекомендовано на основе стандарта ISO/TS 18683.
Society for Gas as a Marine Fuel (SGMF) / Общество по использованию газа как морского моторного топлива
SGMF разработало и предлагает всем заинтересованным сторонам ряд рекомендаций по использованию СПГ для судов, которые не носят обязательный характер:
Руководства по бункеровке судов СПГ для администраций морских портов
Документы такого типа и уровня разрабатываются в портах, где осуществляется бункеровка СПГ. В качестве примеров можно привести Руководства портов Лондона, Роттердама, Хельсинки и Гётеборга:
Safety manual on LNG bunkering procedures for the Port of Helsinki [7];
Rotterdam Port Management Bye-Laws, version 2018 [8];
LNG Operating Regulations Including LNG Bunkering, Gothenburg, 2017 [9];
LNG Bunkering Code of Practice, London, 2017 [10].
В Руководствах портов описываются основные опасности и опасные зоны, требования к погодным условиям, оцениваются риски и приводятся формы для проверочных листов.
В порту Хельсинки разработано «Руководство по безопасности проведения бункеровочных процедур СПГ в порту Хельсинки» («Safety Manual on LNG Bunkering Procedures for the Port of Helsinki»). Разработчик – шведская компания SSPA Sweden AB.
Документ регламентирует безопасное проведение бункеровки по схемам «судно-судно» и «автоцистерна-судно» и информирует о том, что других схем в ближайшем будущем порт внедрять не намеревается в связи с тем, что бункеровка из береговых хранилищ и бункеровка в других портах являются лишь вопросом ближайших нескольких лет. Наставление разработано в полном соответствии с Кодексом МГТ и стандартом ISO/TS 18683 и может служить примером нормативного документа для разработки соответствующих руководств в портах, где планируется сооружение БС СПГ.
Основные разделы документа затрагивают следующие вопросы:
опасности, связанные с утечкой и разливом СПГ: криогенные опасности, опасности взрыва, воспламенения и др.
рекомендации по определению опасных и контролируемых зон.
ликвидация аварийных ситуаций
возможность и условия совмещения грузовых и бункеровочных операций,
распределение ответственности сторон, участвующих в бункеровочном процессе, при различных способах бункеровки судов,
процедура аккредитации в порту всех участников бункеровочного процесса
В Приложениях содержатся карты порта и формы проверочных листов, рекомендуемых IAPH, для двух способов бункеровки: «автоцистерна-судно», «судно-судно».
Приводится список действующих международных, национальных и портовых нормативов, например, «Harbour Regulations of the Port of Helsinki» («Правила порта Хельсинки»). При оценке риска работ по бункеровке судов СПГ используются положения стандарта ISO/TS-18683:2015 и финские национальные нормативные акты.
Документ «Подзаконные акты управления порта Роттердам» («2010 Rotterdam Port Management Bye-Laws», March 2018) содержит разделы по бункеровке судов, использующих газомоторное топливо. Описывается процедура получения разрешения на проведение бункеровки СПГ от муниципального органа, а также случаи, когда бункеровка СПГ не может производиться. В Приложениях приводятся проверочные листы по форме IAPH для 3-х способов бункеровки: «автоцистерна-судно», «береговой терминал-судно», «судно-судно» с подробными рекомендациями по заполнению этих форм.
В руководстве «Правила операций с СПГ, включая бункеровку СПГ» порта Гётеборг и LNG Operation Regulations Including LNG Bunkering» приводятся: критерии, которым должны удовлетворять участники операций с СПГ; действующие нормы и стандарты; зоны безопасности при швартовке и бункеровке; зоны охраны; требования к погодным условиям; формы проверочного листа бункеровки, которые заполняются бункеруемым судном, бункеровщиком, терминалов и офицером бункерной гавани порта; распределение ответственности между судном, автоцистерной и терминалом.
«Практическое Руководство по бункеровке СПГ» для порта Лондон (Peel Ports London Medway – «LNG Bunkering Code of Practice», London 2017) включает учет практики эксплуатации по проведению бункеровочных операций, в том числе оценку риска для причала, ответственность участников бункеровки и др. Приводятся формы проверочных листов.
Таким образом, можно сделать вывод о том, что в международной нормативной базе достаточно подробно освещены вопросы, связанные с эксплуатацией судов, использующих СПГ в качестве топлива. В числе основных рассматриваются вопросы бункеровки СПГ, требования к конструкции бункеровочных систем, технологическим процессам, оценка рисков, система менеджмент качества, вопросы обучения персонала, вопросы экологии, вопросы портового регулирования, выдачи разрешений, определения контролируемых зон, процессы размещения и организации в порту, системы предупреждения и анализа аварийных происшествий. Разработаны технологии выполнения грузовых и бункеровочных операций, требования к оборудованию причалов и вопросы сертификации и аккредитации участников процесса.
Анализ российской нормативной базы в части бункеровки судов жидким нефтяным топливом и сжиженным природным газом показал, что в настоящее время в РФ отсутствуют нормативные-правовые акты, посвященные использованию СПГ на водном транспорте в качестве топлива и, в частности, бункеровке СПГ, которая в РФ еще не производится. Ряд действующих российских стандартов, посвященных вопросам СПГ, связан только с вопросами переработки, хранения, передачи и транспортировки СПГ.
Учитывая, что имеющаяся в России нормативная база по бункеровке судов посвящена только вопросам бункеровки жидким нефтяным топливом, необходима разработка комплекса национальных стандартов по бункеровке судов СПГ, гармонизированных с действующими международными стандартами и учитывающих современные научно-технические достижения в данной области.
В связи с этим в 2018 г. компания ПАО «Газпром» инициировала процесс разработки национальных стандартов в области бункеровки СПГ. К 2021 г. должны быть разработаны три основных стандарта:
ГОСТ Р «Нефтяная и газовая промышленность. Грузовые операции и бункеровка сжиженным природным газом. Термины и определения».
ГОСТ Р «Нефтяная и газовая промышленность. Грузовые операции и бункеровка сжиженным природным газом. Общие требования».
ГОСТ Р «Нефтяная и газовая промышленность. Грузовые операции и бункеровка сжиженным природным газом. Оборудование причалов».
Кроме того, для гармонизации существующей российской нормативной базы необходимо внести дополнения по учету бункеровки судов СПГ в следующие документы:
Технический регламент о безопасности объектов морского транспорта (Постановление Правительства РФ от 12 августа 2010 г. № 620).
РД 31.20.01-97 «Правила технической эксплуатации морских судов. Основное руководство».
«О правилах пожарной безопасности на судах морского флота» (Постановление Минтранса России №10 от 31.10.2003).
РД 31.81.10–91 «Правила техники безопасности на судах морского флота».
Обязательные постановления морских портов, принимающих суда, использующие СПГ в качестве топлива.
Технический регламент о безопасности объектов внутреннего водного транспорта (Постановление Правительства РФ от 12 августа 2010 г. N 623).
«Правила пожарной безопасности на судах внутреннего водного транспорта Российской Федерации (с изменениями и дополнениями)» (Приказ Минтранса N158 от 24.12.2002 г. с изменениями от 22.04.2003 г.).
РД 212.0182–02 «Руководство по технической эксплуатации судов внутреннего плавания».
Эти документы должны быть дополнены разделами, связанными с бункеровкой судов СПГ с учетом особенностей СПГ (взрывоопасность, влияние низких температур, токсичность и др.).
Кроме того необходимо разработать следующие типовые инструкции/руководства:
типовое руководство по бункеровке СПГ в портах, предназначенное для властей и администраций портов, позволяющее унифицировать требования в отечественных портах, согласовать их с международными требованиями. Должно содержать методические указания по разработке отдельных положений Руководства для конкретных портов;
типовая судовая инструкция по бункеровке СПГ, предназначенная для использования судоходными компаниями как составная часть судовой СУБ. Должна содержать методические указания по разработке положений Инструкции для различных способов бункеровки и конкретных типов судов.
Разработка и актуализация указанных документов позволит к моменту ввода в эксплуатацию российских судов-бункеровщиков СПГ избежать нормативно-правового «вакуума» и обеспечит безопасность судоходства.
Список литературы
1. International Code of Safety for Ships Using Gases of Other Low–Flashpoint Fuels (IGF Code).
2. ISO 20519:2017 Ships and marine technology – Specification for bunkering of liquefied natural gas fuelled vessels.
3. ISO/TS 18683:2015 Guidelines for Systems and Installations for Supply of LNG as Fuel to Ships.
4. ISO 28460:2010 Petroleum and natural gas industries – Installation and equipment for liquefied natural gas – Ship-to-shore interface and port operations.
5. EMSA Guidance on LNG Bunkering to Port Authorities/Administrations.
6. IACS Rec 142 LNG bunkering guidelines.
7. Safety manual on LNG bunkering procedures for the Port of Helsinki.
8. Rotterdam Port Management Bye-Laws, version 2018.
9. LNG Operating Regulations Including LNG Bunkering, Gothenburg, 2017.
10. LNG Bunkering Code of Practice, London, 2017.
