Расшифровка кодов самодиагностики климат-контроля
Climatronic — Сервисный режим
В сервисный режим входим нажав одновременно [ECON] + [Temp (-)] + [Скорость вентилятора меньше]
После нажатия [ECON] возвращаемся к нормальному режиму.
Каналы для В5+
40— Текущая температура испарителя (°C) *см.ниже примечание
41— Испаритель I-Stell (0-255)
42— Испаритель Epsilon (0-255)
43— Давление компрессора (бар.)
44— BiLevel/MAS threshold (0-255)
45— Температура двигателя (°C)
46— Заданный ток компрессора (мА)
47— Текущий ток компрессора (мА)
48— Максимальный ток компрессора (мА)
49— Обороты компрессора (100/мин)
50— Контрольный сигнал вернилятора охлаждения радиатора (%)
51— Режим работы стеклоочистителя (0=Выкл., 1=С интервалом, 2=Постоянно)
52— Коррекция работы в зависимости от режима стеклоочистителя (0-255)
53— Коррекция работы вентилятора в зависимости от режима стеклоочистителя * 0,1 (V)
54— Part number
55— VW number
56— HELLA number
57— Test-1
58— Test-2
59— Test-3
60— Test-4
61— —
62— Терминал 15 (0-отключен, 1-включен)
63— hot lamp (bit)
64— Наружняя температура (усредненная) (°C)
65— Кондиционер отключен (0-нет, 1-да)
66— Обороты двигателя *10 (об/мин)
67— Величина затухания подсветки (%)
68— Охлаждение (0-нет, 1-да)
69— Код страны (2 = США, 1 = Япония, 0 = все остальные)
70— —
71— Вспомогательный нагреватель (0-отключен, 1-включен)
72— Статус включения компрессора (0-отключен, 1-включен)
73— Обогрев (1-отключен, 0-включен)
74— Наружняя температура (текущее значение) (°C)
75— Нагрузка компрессора (Nm)
76— Нагрузка приточного вентилятора (%)
77— Нагрузка вентилятора радиатора (%)
78— Контроль работы двигателя (лампа Check Engine) (0-отключена, 1-включена)
Расшифровка ошибок для Climatronic (Passat B5, Skoda, Golf)
Расшифровка ошибок для Climatronic (Passat B5, Skoda, Golf)
Climatronic — Сервисный режим
В сервисный режим входим нажав одновременно [ECON] + [Temp (-)] + [Скорость вентилятора меньше]
После нажатия [ECON] возвращаемся к нормальному режиму.
Каналы для В5+
40: Текущая температура испарителя (°C) *см.ниже примечание
41: Испаритель I-Stell (0-255)
42: Испаритель Epsilon (0-255)
43: Давление компрессора (бар.)
44: BiLevel/MAS threshold (0-255)
45: Температура двигателя (°C)
46: Заданный ток компрессора (мА)
47: Текущий ток компрессора (мА)
48: Максимальный ток компрессора (мА)
49: Обороты компрессора (100/мин)
50: Контрольный сигнал вернилятора охлаждения радиатора (%)
51: Режим работы стеклоочистителя (0=Выкл., 1=С интервалом, 2=Постоянно)
52: Коррекция работы в зависимости от режима стеклоочистителя (0-255)
53: Коррекция работы вентилятора в зависимости от режима стеклоочистителя * 0,1 (V)
54: Part number
55: VW number
56: HELLA number
57: Test-1
58: Test-2
59: Test-3
60: Test-4
61: —
62: Терминал 15 (0-отключен, 1-включен)
63: hot lamp (bit)
64: Наружняя температура (усредненная) (°C)
65: Кондиционер отключен (0-нет, 1-да)
66: Обороты двигателя *10 (об/мин)
67: Величина затухания подсветки (%)
68: Охлаждение (0-нет, 1-да)
69: Код страны (2 = США, 1 = Япония, 0 = все остальные)
70: —
71: Вспомогательный нагреватель (0-отключен, 1-включен)
72: Статус включения компрессора (0-отключен, 1-включен)
73: Обогрев (1-отключен, 0-включен)
74: Наружняя температура (текущее значение) (°C)
75: Нагрузка компрессора (Nm)
76: Нагрузка приточного вентилятора (%)
77: Нагрузка вентилятора радиатора (%)
78: Контроль работы двигателя (лампа Check Engine) (0-отключена, 1-включена)
Cекреты Climatronic
Нажать [Рецирк.] и [ECON] (3 sec.) — вызывает память ошибок. Слева появляется трехзначный код ошибки, а справа число «00». После нажатия [Temp. +] появляется следующий код ошибки. Если слева выводится Code 000, то больше ошибок нет. нажатием [ECON] более чем на 3 сек. стираем ошибки. Еще раз нажать [ECON] — нормальный режим индикации.
В сервисный режим входим нажав одновременно [ECON] + [Temp (-)] + [Скорость вентилятора меньше] (с) и нажимая на кнопки регулировки температуры выбираешь 19 канал
После нажатия [ECON] возвращаемся к нормальному режиму.
Итак, 19 канал(условия отключения компрессора) климатроника:
0 Нет (компрессор в работе)
1 Высокое давление компрессора
2 Неисправность приточного вентилятора (напряжение меньше 3V)
3 Низкое давление компрессора
5 Отсутствует сигнал оборотов двигателя
6 Выбран режим ECON
7 Выбран режим OFF
8 По наружней температуре (наружняя температура меньше 3 C)
10 Низкое напряжение сети (меньше 9.5 V)
11 Температура двигателя больше 118 C
12 Отключен блоком управления двигателя
13 Высокое напряжение сети (больше 17 V)
14 По температуре испарителя
15 Неверная кодировка
16 Ток компрессора (или неисправность блока управления климатроника)
17 Неисправность датчика давления
18 По оборотам двигателя (только для В5.5 W8)
Включайте климат, нажимайте эту комбинацию, покатайтесь и посмотрите что там будет, при работающем компрессоре будет 0.
Для входа в сервисный режим нажать одновременно [ECON] + [Temp (-)] + [FAN (-)]
После нажатия [ECON] возвращаемся к нормальному режиму.
00: Количество каналов (0-255) ( Возможно «Версия программы» )
01: Температура в салоне (°C)
02: Индекс солнечного облучения (усредненный) * 10 (W/m2)
03: Индекс солнечного облучения * 10 (W/m2)
04: Наружняя температура (усредненная) (°C)
05: Наружняя температура (датчик в переднем бампере) (°C)
06: Наружняя температура (датчик в канале забора воздуха) (°C)
07: Температура выдуваемого воздуха в зону ног (°C)
08: Температура выдуваемого воздуха в центральные дефлекторы (°C)
09: Заданное напряжение вентилятора * 0.1 (V)
10: Текущее напряжение вентилятора * 0.1 (V)
11: Заданное положение температурной заслонки (0-255) (0 = max. обогрев, 255 = max. холод)
12: Заданное положение средней заслонки (0-255) (0 = ноги, 255 = середина)
13: Заданное положение заслонки забора воздуха (0-255) (0 = рециркуляция, 255 = свежий воздух)
14: Заданное положение заслонки ноги/стекло (0-255) (0 = ветр. стекло, 255 = ноги)
15: Время после запуска двигателя (сек)
16: Скорость движения (км/час для Европы, мили для США)
17: START_AP (0-255)
18: Текущее положение заслонки рециркуляции (0-255)
19: Условия отключения компрессора (0-255) (расшифровку см. ниже)
20: PI_STELLMAX (0-255)
21: INT_STELL (0-255)
22: Epsilon (0-255)
23: Температура выдуваемого воздуха (°C)
24: Заданная температура выдуваемого воздуха (°C)
25: Минимальное положение температурной заслонки (0-255)
26: Текущее положение температурной заслонки (0-255)
27: Максимальное положение температурной заслонки (0-255)
28: Минимальное положение центральной заслонки (0-255)
29: Текущее положение центральной заслонки (0-255)
30: Максимальное положение центральной заслонки (0-255)
31: Минимальное положение заслонки рециркуляция/свежий воздух (0-255)
32: Текущее положение заслонки рециркуляция/свежий воздух (0-255)
33: Максимальное положение заслонки рециркуляция/свежий воздух (0-255)
34: Минимальное положение заслонки ноги/стекло (0-255)
35: Текущее положение заслонки ноги/стекло (0-255)
36: Максимальное положение заслонки ноги/стекло (0-255)
37: Время простоя (мин.) (255 = нет данных)
38: ШИМ-сигнал компрессора (0… 200)
39: Заданная температура испарителя (°C)
40: Текущая температура испарителя (°C) *см.ниже примечание
41: Испаритель I-Stell (0-255)
42: Испаритель Epsilon (0-255)
43: Давление компрессора (бар.)
44: BiLevel/MAS threshold (0-255)
45: Температура двигателя (°C)
46: Заданный ток компрессора (мА)
47: Текущий ток компрессора (мА)
48: Максимальный ток компрессора (мА)
49: Обороты компрессора (100/мин)
50: Контрольный сигнал вернилятора охлаждения радиатора (%)
51: Режим работы стеклоочистителя (0=Выкл., 1=С интервалом, 2=Постоянно)
52: Коррекция работы в зависимости от режима стеклоочистителя (0-255)
53: Коррекция работы вентилятора в зависимости от режима стеклоочистителя * 0,1 (V)
54: Part number
55: VW number
56: HELLA number
57: Test-1
58: Test-2
59: Test-3
60: Test-4
Расширенные коды диагностики
61: —
62: Терминал 15 (0-отключен, 1-включен)
63: hot lamp (bit)
64: Наружняя температура (усредненная) (°C)
65: Кондиционер отключен (0-нет, 1-да)
66: Обороты двигателя *10 (об/мин)
67: Величина затухания подсветки (%)
68: Охлаждение (0-нет, 1-да)
69: Код страны (2 = США, 1 = Япония, 0 = все остальные)
70: —
71: Вспомогательный нагреватель (0-отключен, 1-включен)
72: Статус включения компрессора (0-отключен, 1-включен)
73: Обогрев (1-отключен, 0-включен)
74: Наружняя температура (текущее значение) (°C)
75: Нагрузка компрессора (Nm)
76: Нагрузка приточного вентилятора (%)
77: Нагрузка вентилятора радиатора (%)
78: Контроль работы двигателя (лампа Check Engine) (0-отключена, 1-включена)
Примечания:
———————————————————-
Канал 16 не отображает точную скорость автомобиля. Данные о скорости используются климатроником для
регулировки скорости вращения приточного вентилятора в зависимости от скорости движения автомобиля и
учета «количества» поступающего воздуха.
По каналу 40 можно объективно оценить исправность работы кондиционера. Даже в самом горячем климате,
при установке режима кондиционирования в положение «Lo» температура испарителя через несколько минут
должна сравняться с заданной и примерно после получаса спокойной езды должна устойчиво держаться на
отметке 3 °C.
Не на всех климатрониках полностью доступна информация по перечисленным каналам. Например данные по току
компрессора работают только на W8, данные о давлении компрессора видны только при установленном датчике
давления и т.п.
Все зависит от типа установленного оборудования и способа подключения.
Ремонт климата или стандартная ошибка 4-1-2-3 — мотор — позиционер центральной заслонки
Всем привет!
В один прекрасный день накрылся «Климат» (ну как накрылся дул только в ноги) это напрягало.
По таблице ошибок Климата было понятно что накрылся отор — позиционер центральной заслонки
Просмотрев множество сайтов было принято решение о его ремонте.

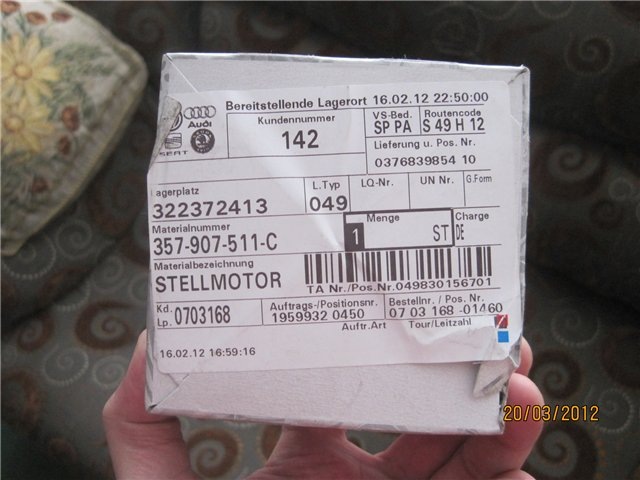

Заказал сам моторчик с германии
Вот старый в пакете и новый
сначала подключил его к разъему дабы проверить его работа-способность
Моторчик проходит рабочий круг и возвращается обратно.
Следующее кто знает таблицу ошибок климатроника тот поймет что мозг машины до сих пор помнит то что старый моторчик сгорел
Стандартная ошибка 4-1-2-3 — мотор — позиционер центральной заслонки
Но тут еще не все климат выдает до селе не виданную ошибку которой нет в стандартной таблице ошибок
код ошибки 1-2-3-1
Не обращаем на ошибки пока внимания.
Снимаем бороду, воздуховод обдува ног(у меня все было разобрано так как мотался по шротам нашей деревни с мотором и всем показывал)
Сам мотор крепится на трех саморезах
Наживляем саморезы не закручиваем их до конца или можно закрутить передние два один задний вообще не закручивать пока, подключаем разъем мотора. Включаем зажигание и смотрим как моторчик самопроизвольно крутит зубчики и останавливается, вот теперь нужно ловить момент самой установки зубьев нажимая кнопки на климе, я это делал таким образом что бы при ослабленных саморезах было минимальное сопротивление и не было проскоков по зубьям. проверяя моторчик на всех кнопках вы сами добьетесь минимального сопротивления и проскоков по зубьям в итого должно получится как механизм часиков все четко. закручиваем последний болт.
Ну а теперь возвращаемся к нашим немецким мозгам.
Что бы скинуть эти ошибки нужно просто снять клемы АКБ после ручной калибровки моторчика и покурить 5 мин.
Включаем само- диагностику климы и воля
4-4-4-4 — нет ошибок
ошибки связаны с тем что пока вы не выставите правильно заслонки или не почините моторчики толку от сброса не будет
А да забыл проверка ошибок зажатие двух кнопок «Temp» и «+» считывание ошибок «-«
Всем удачи
Коды ошибок климат контроля пассат
Климат-контроль VW passat b5 и b5+ блок управления:
В сервисный режим входим нажав одновременно [ECON] + [Temp (-)] + [Скорость вентилятора меньше] (с) и нажимая на кнопки регулировки температуры выбираешь 19 канал
После нажатия [ECON] возвращаемся к нормальному режиму.
Итак, 19 канал(условия отключения компрессора) климатроника:
0 Нет (компрессор в работе)
1 Высокое давление компрессора
2 Неисправность приточного вентилятора (напряжение меньше 3V)
3 Низкое давление компрессора
5 Отсутствует сигнал оборотов двигателя
6 Выбран режим ECON
7 Выбран режим OFF
8 По наружней температуре (наружняя температура меньше 3 C)
10 Низкое напряжение сети (меньше 9.5 V)
11 Температура двигателя больше 118 C
12 Отключен блоком управления двигателя
13 Высокое напряжение сети (больше 17 V)
14 По температуре испарителя
15 Неверная кодировка
16 Ток компрессора (или неисправность блока управления климатроника)
17 Неисправность датчика давления
18 По оборотам двигателя (только для В5.5 W8)
Включайте климат, нажимайте эту комбинацию, покатайтесь и посмотрите что там будет, при работающем компрессоре будет 0.
Для входа в сервисный режим нажать одновременно [ECON] + [Temp (-)] + [FAN (-)]
После нажатия [ECON] возвращаемся к нормальному режиму.
00: Количество каналов (0-255) ( Возможно «Версия программы» )
01: Температура в салоне (°C)
02: Индекс солнечного облучения (усредненный) * 10 (W/m2)
03: Индекс солнечного облучения * 10 (W/m2)
04: Наружняя температура (усредненная) (°C)
05: Наружняя температура (датчик в переднем бампере) (°C)
06: Наружняя температура (датчик в канале забора воздуха) (°C)
07: Температура выдуваемого воздуха в зону ног (°C)
08: Температура выдуваемого воздуха в центральные дефлекторы (°C)
09: Заданное напряжение вентилятора * 0.1 (V)
10: Текущее напряжение вентилятора * 0.1 (V)
11: Заданное положение температурной заслонки (0-255) (0 = max. обогрев, 255 = max. холод)
12: Заданное положение средней заслонки (0-255) (0 = ноги, 255 = середина)
13: Заданное положение заслонки забора воздуха (0-255) (0 = рециркуляция, 255 = свежий воздух)
14: Заданное положение заслонки ноги/стекло (0-255) (0 = ветр. стекло, 255 = ноги)
15: Время после запуска двигателя (сек)
16: Скорость движения (км/час для Европы, мили для США)
17: START_AP (0-255)
18: Текущее положение заслонки рециркуляции (0-255)
19: Условия отключения компрессора (0-255) (расшифровку см. више)
20: PI_STELLMAX (0-255)
21: INT_STELL (0-255)
22: Epsilon (0-255)
23: Температура выдуваемого воздуха (°C)
24: Заданная температура выдуваемого воздуха (°C)
25: Минимальное положение температурной заслонки (0-255)
26: Текущее положение температурной заслонки (0-255)
27: Максимальное положение температурной заслонки (0-255)
28: Минимальное положение центральной заслонки (0-255)
29: Текущее положение центральной заслонки (0-255)
30: Максимальное положение центральной заслонки (0-255)
31: Минимальное положение заслонки рециркуляция/свежий воздух (0-255)
32: Текущее положение заслонки рециркуляция/свежий воздух (0-255)
33: Максимальное положение заслонки рециркуляция/свежий воздух (0-255)
34: Минимальное положение заслонки ноги/стекло (0-255)
35: Текущее положение заслонки ноги/стекло (0-255)
36: Максимальное положение заслонки ноги/стекло (0-255)
37: Время простоя (мин.) (255 = нет данных)
38: ШИМ-сигнал компрессора (0. 200)
39: Заданная температура испарителя (°C)
40: Текущая температура испарителя (°C) *см.ниже примечание
41: Испаритель I-Stell (0-255)
42: Испаритель Epsilon (0-255)
43: Давление компрессора (бар.)
44: BiLevel/MAS threshold (0-255)
45: Температура двигателя (°C)
46: Заданный ток компрессора (мА)
47: Текущий ток компрессора (мА)
48: Максимальный ток компрессора (мА)
49: Обороты компрессора (100/мин)
50: Контрольный сигнал вернилятора охлаждения радиатора (%)
51: Режим работы стеклоочистителя (0=Выкл., 1=С интервалом, 2=Постоянно)
52: Коррекция работы в зависимости от режима стеклоочистителя (0-255)
53: Коррекция работы вентилятора в зависимости от режима стеклоочистителя * 0,1 (V)
54: Part number
55: VW number
56: HELLA number
57: Test-1
58: Test-2
59: Test-3
60: Test-4
Расширенные коды диагностики
Примечания:
———————————————————-
Канал 16 не отображает точную скорость автомобиля. Данные о скорости используются климатроником для
регулировки скорости вращения приточного вентилятора в зависимости от скорости движения автомобиля и
учета «количества» поступающего воздуха.
По каналу 40 можно объективно оценить исправность работы кондиционера. Даже в самом горячем климате,
при установке режима кондиционирования в положение «Lo» температура испарителя через несколько минут
должна сравняться с заданной и примерно после получаса спокойной езды должна устойчиво держаться на
отметке 3 °C.
Не на всех климатрониках полностью доступна информация по перечисленным каналам. Например данные по току
компрессора работают только на W8, данные о давлении компрессора видны только при установленном датчике
давления и т.п.
Все зависит от типа установленного оборудования и способа подключения.
