Обновляем карты в NBT + инструкция для самостоятельного обновления
Всем доброго времени суток!
Только вчера я активировал навигацию в своей NBT с помощью китайской обманки/лабудатора/can-фильтра и вот сегодня я уже имею на ней самые свежие карты (на сегодняшний день), а именно BMW NBT ROADMAP EUROPE NEXT 2017-1 (112) FINAL.
Но просто так скачать карты, закинуть на флешку, и обновить не получиться, как я думал ещё вчера когда активировал навигацию нужен код!
Код этот для каждого авто индивидуальный, и с каждым обновлением карт требуется новый!
Я знаю 3 пути для получения этого кода (для тех кто не в курсе):
Путь 1: Прийти к дилеру отдать тысяч 12, получить эти заветные 20 знаков, подключить флешку к авто и обновить используя данный 20-ти значный код.
Путь 2: Найти человека на bmwclub’е, данном сайте drive2, avito и т.п. кто этим занимается, отдать тысячи 2 и получить тот же самый 20-ти значный код.
Путь 3: Сгенерировать этот код самостоятельно — это тот путь который я и выбрал, теперь подробно что именно для этого потребуется:
ДАННЫЙ СПОСОБ РАБОТАЕТ ТОЛЬКО НА NBT И ДЛЯ КАРТ 2017-1
1. Флешка минимум на 32 гб. (потому как карты весят около 29 гб.) или внешний жесткий диск ОТФОРМАТИРОВАННЫЕ В ФОРМАТ FAT32, у меня 32 гб. или большего размера флешки не имеется, я использовал для этого внешний жесткий диск размеров 300 гб, NBT запросто читает накопители таких размеров.
P.S. Если у вас возникают проблемы с форматированием накопителя в формат fat32 через windows, как это было у меня, используйте программу guiformat, лично у меня с ней всё получилось.
2. Сами карты (ссылка в конце) разархивированные в корень флешки или внешнего жесткого диска.
3. Кабель BMW Enet для подключения вашего BMW к компьютеру.
5.1 В поле Diagostic Address ввести 0x63
5.2 Нажать «Identify» (после в окне «Base variant» должно появиться «NBT»)
5.3 В поле «Application Number» вводим «0xDE»
5.4 В поле «Upgrade Index» вводим «0x1»
5.5 В списке слева ищем и кликаем на пункт «Store FSC» и переводим его в правое окно нажатием клавиши «>>»
5.6 Нажимаем «Read»
5.7 Нажимаем «Save» и сохраняем под именем «DE.fsc» в папку ту самую папку «tools»
Теперь можно расконектиться с вашим авто, самый нужный файл «DE.fsc» у вас на компьютере, можно пойти домой и доделать всё остальное в доме.
6. Как только получили FSC код («DE.fsc») запускаем адресную строку на компьютере (кто не знает как это делается на вашем windows ищем инфу в google), сворачиваем её (не закрываем, а именно сворачиваем), идем к нашей папке «tools» и кликаем на неё правой кнопкой мыши с зажатой клавишей «SHIFT» и выбираем «Открыть окно команд», примерно это вы должны будете увидеть:
7. Вводим в адресную строку следующую команду:
«nbt.exe DE.fsc 0xA9 0x29» (с пробелами, но без кавычек), нажимаем Enter и получаем наш уникальный, заветный, код который и нужен для обновления карт =)))
Бежим в авто, заводим, подключаем накопитель в гнездо USB, машина сама через какое — то время поймёт что к ней подключили обновление для навигации и сама предложит обновиться, нажимаем начать обновление, и вводим код.
Если Вы всё сделали правильно машина начнёт обновление, при этом можно куда — нибудь ехать, слушать музыку, шариться в меню NBT, обновление не прекратиться, можно даже заглушить авто уйти куда — нибудь, а потом прийти и машина сама продолжить обновляться с того места где она остановилась.
Я же спокойно посидел и подождал, времени занимает прилично, у меня ушло около 40 минут, но чтобы получить этот код у меня сегодня ушёл целый день, надеюсь с моей инструкцией у вас на это дело не уйдёт столько времени и всё получится с первого раза =)
Активация навигации CIC и обновление карт после скрипта.
В последнее время часто получаю сообщения в личку с просьбами помочь с обновлением карт после активации навигации скриптом. Метод уже давно разжеван FRANCH-ART, но для F-серии не совсем то. Каждый ждет полного описания. Ладно — не жалко)).
Часть текста я возьму со своего описания в отделе дооснащений, а часть использую из описания FRANCH-ART. Ссылка на его полное описание процесса для E-серии ТУТ
Итак продолжим.
После того как мы все подключили и закодировали Esys-ом все вроде бы заработало, но дядька продал мне CIC с машины 2011 года который имел софт с завода, а жене машину я обновил сразу после покупки. Получилось не хорошо, т.к. в CIC со старым софтом нельзя было нормально запустить интернет с мобильника. Поехал к мужику который мне продал CIC с вопросом пропадет ли его активация (купил уже со скриптом)? Мужик начал шаманить и в итоге оказалось что это не он делал активацию… короче как всегда… долго описывать ситуацию нет смысла, т.к. после вмешательства этого всезнающего типа навигация стала периодически становиться серой и софт он мне не обновил.
Решил сделать сам с самого начала. Подключил зарядку и запустил ISTA/P… CIC обновился без проблем.
Активация навигации слетела полностью. Начались поиски информации.
Прочитав тему КАК И ЧТО РАБОТАЕТ кое что стало понятно, т.к. дружище всегда старается разжевать для таких как я)). Внизу под описанием процесса приложен его скрипт. Проверено — работает отлично.
Можете использовать скрипт с bmwcoding где, если я не ошибаюсь, всем нам знакомый etc выкинул конкретный мануал по активации скриптом ТУТ (думал перевести и выложить тут, но есть риск, что кто-то накосячит при копировании скрипта или еще как запорет CIC, а камни прилетят мне. Делать все нужно очень осторожно, т.к. неправильно сделанный скрипт может завалить CIC). Думаю если будут желающие повторить мой подвиг, то проблем с регистрацией не возникнет и с английским тоже. Со своей стороны подтверждаю, что оба метода работают!
Радости нет предела и я лечу к машине запускать навигацию. Спустя пол часа понимаю что шансов законектиться с CIC нет. После длительной переписки с MrPerfekt выяснилось, что линию Ethernet я не проверил и ее скорее всего в машине нет. Жаль, но это не причина)) Перекладываю CIC к себе в машину и провожу необходимые манипуляции. Навигация АКТИВИРОВАНА! Глюков не замечено.
Переставляю ее жене назад в тачку и радуюсь вместе с женой.
Чтобы вновь не курочить свой драндулет при переброске CIC с одной машины на другую заказываю на Ebay адаптер Ethernet действие которого подробно описано ЗДЕСЬ
После того как навигация активирована нам нужно обновить карты. Для вытягивания FSC из CIC достаточно ENET кабеля. Подключаем SWID и считываем FSC. Стандартно SWID Reader конвертирует FSC после считывания в Base64 (размер 428 байт) и чтобы ESYS принял его — нужно переконвертировать FSC назад в понятный для ESYS формат. Обычно этот конвертер идет с программой SWID Reader.
Как только переконвертируете назад и размер будет 319 байт — значит ок.
Не знаю как у кого, но без подсовывания CIC FA с VIN-om донора у меня ничего не выходило, поэтому нужно создать его.
Если все готово, то переходим к ESYS.
Идем в Comfort Mode =>FSC
Выбираем наш 319 байтный FSC, подставляем FA донора ну и если окошки ниже сами не заполнятся, то заполнить руками как на фото.
Скорее всего нужно будет руками дописать только диагностический адрес 0х63 и нажать Identify.
Нажимаем UPGRADE FSC. Нажимаем Check FSC status и видим AppID 27 (0x1B) accepted.
Вставляем флешку с картами. Вводим код выгенерированный с помощью SWID Reader под VIN донора и обновляемся))
Самостоятельное обновление карт NBT (генерация кода)
Постов о том, как обновить карты в сис или нбт, как записывать флешки, как вставлять и куда— уже полно и с выходом очередного обновления карт их становится еще больше.
Но тут я расскажу как самостоятельно обновить карты в сис или нбт. Все знают что для обновление карт нужен либо код активации карт, либо действующая подписка от бмв (с «завода», обычно на 3 года или продленная в магазине бмв). Сразу отмечу, что подписка, купленная в офф магазине бмв позволяет обновлять на версию карт, которая есть у них в программе bmw. Но как показывает практика, она отстает. То есть все уже обновились на 2019-1, а там еще 2018-2.
Я же рассмотрю вариант когда нам нужен код для активации карт.
Как тут я уже описывал, для простого пользователя bmw есть также два способа. Купить у людей, прислав им свой вин код, либо приехать к человеку с кабелем, который при вас на месте «вычитает» этот код из машины, да еще и обычно у него флешка есть с картами и качать карты, записывать и покупать флешки- не надо. Цена вопроса в обоих случаях стоит +- 2 тыс.
И как уже упоминал по ссылке выше, решил заняться этим делом сам, ради себя и интереса. Пишу для таких же дилетантов в этом вопросе, но которым интересно было бы самому прощупать этот процесс. Тем более все крайне просто как оказалось.
Что потребуется:
1. Кабель e-net. Я покупал у человека на авито. Для тех кто не в теме совсем, e-net кабель, это по сути Ethernet c одной стороны, а с другой- OBD. Цена 1000-1500р в Москве. На али дешевле. В лс дам контакт человека, у которого покупал. Мне же пришлось купить еще ии переходник на usb 3.0, так как в ноутбуке у меня нет ethernet разъема. С USB 2.0 не знаю как будет работать, так как скорость передачи будет медленней. Многие «чайники» увидят, что в продаже есть сразу кабель obd- usb (inpa k dcan usb). Для современных f и g серий он не подойдет. Так что только enet.
2. Скачанные на флешку карты под ваше головное устройство в машине. На этом останавливаться не буду, на драйве полно инфы как это делать. Скачать 2019-1 можно у Север-СПБ вот ТУТ с яндекс диска
3. Программы для: а) получения fsc кода из машины. б) Генерации кода непосредственно для ввода в головное устройство.
В конце расскажу еще про китайскую программку которая легко позволяет сделать код в несколько кликов, без всяких установок и гемора. Кроме того она позволяет делать простые кодировки, читать ошибки с машины и крайне быстро (Точнее будет ссылка на пост, так как инфы много и корректней про нее рассказать отдельно). Я же ставил себе все больше для подстраховки. Как показала практика с нбт- работает и то и другое.
Этот пост для более «сложного», но классического получения кода, но которым в основном все сейчас и пользуются
Дальше ставим собственно считыватель fsc из машины (Swid reader):
yadi.sk/d/ui0ZWS226CgajQ
Скачиваем только Swid reader. Скажу, что есть два варианта свид ридера, для cic и nbt, внешне одинаковых. Можно также найти в интернете. _de это именно для NBT. С сисом я еще не проверил. Но как было написано при загрузке, работает со всем головами. Не забываем читать инструкцию по установке.
Когда все будет готово, коннектимся к машине кабелем (машину оставляем на зажигании) и считываем из машины файл и сохраняем его себе в компьютер.
Скажу что у меня были проблем с ediabas как я понял и swid_de_reader не видел мою машину. Несколько раз переустанавливал, пока все не заработало. Грешил также на переходних usb. Причину так я и не понял. Свид ридеры тоже с разных мест скачивал и тестил.
Больше нам машина на данном этапе не нужна, можем отсоединяться.
б) Скачиваем собственно генератор (BMW cic fsc generator), который сделает из нашего файла код, который мы заведем в машину. yadi.sk/d/ui0ZWS226CgajQ
Как можно посмотреть в файлах, там есть файл lookup. Этот файл содержит информацию о названиях карт и без него код на карты не сгенерировать. Если его открыть, то можно заметить, что там прописаны все названия карт существующих карт. Прописать их можно по аналогии самостоятельно, копируя «строчки» и меняя просто название. Подробнее об этом тут: www.drive2.ru/l/514374630291538335/
(это для тех кто хочет детальней понять).
Кстати, в ранее упомянутой китайской проге можно обходиться без этого самого lookupa. В посте все расскажу.
В генераторе показываем пусть к файлу, полученному из машины. (генерация по вину у меня лично не сработала).
Дальше выбираем какую карту, версию и тд. Все и так понятно, тип карты, регион, версия.
Код генерируется и готово. Лайфтайм код я не пробовал. Теоретически это «вечный» код.
Как вы заметили, в моей ссылке есть zip архив bmwicoder. Это вот та самая китайская прога, которая объединяет в себе возможности «считывателя» и генератора. Только удобней и быстрей
Активация навигации или установка FSC кодов без лабудаторов и обманок.
Добрый день!
Начнем, с понятия FSC (нем. Freischaltcode) — это код активации, представленный компанией BMW.
Каждый код основывается на VIN-номере одного конкретного автомобиля. Один код невозможно использовать для нескольких автомобилей.
Есть еще FSC коды активации, и эта история уже про них. Довольно частый случай, когда после приобретения автомобиля, хочется хорошей музыки, большой дисплей, видео, bluetooth, и навигации. Так вот в своем автомобиля я также не остановился на достигнутом, также самостоятельно устанавливал себе NBT со всеми дополнительными устройствами микрофонами и кабелями. Для корректной работы навигации без обманок и лабудаторов требуется FSC коды и сертификаты.
Вот необходимые коды для активации NBT:
AppID 158(0x9E) = Voice Control
AppID 160(0xA0) = Navigation
AppID 222(0xDE) — Navigation Enabler (NBT)
AppID 111(0x6F) = Sat Radio
AppID 159(0x9F) = Text To Speech
AppID 156(0x9C) = BMW Apps
AppID 229(0xE5) — Lap Timer
AppID 169(0xA9) = Road Map EUROPE Next Upgr 4 — 2014-1
Берем набор кодов сделанных для данной машины и устанавливаем.
Установку кодов через E-sys расписывать не буду, в интернете много мануалов.
После этого уже возможно обновить карты на актуальный год, сгенерировав предварительно код.
На днях обратился ко мне знакомый просьбой помочь активировать в NBT навигацию кодами FSC на BMW F25
Корневые сертификаты установились без пробоем. А вот FSC, выдали ошибку типа NBT обнаружены коды более свежей даты ( INVALID_FSC_CREATION_DATE ). Минут 10 не получалось ни чего. Потом за дело взялись тяжёлая артиллерия Tool32. И минут через 10 все заработало, навигация активировалась и NBT в работе!
Список основной FSC кодов применяемых в BMW:
СCC
CCC Voice Recognition Code Retrofit/Repair 0002 0001 Download from ASAP
CIC HIGH
CIC Navigation Code HB Retrofit/Repair 0019 0001 Download from ASAP
CIC Voice Recognition Code Retrofit/Repair 0017 0001 Download from ASAP
CIC Navigation Enabler Code Retrofit/Repair 001B 0001 Download from ASAP
CIC Map Europe 2010 0028 0001 Download from ASAP
CIC Map Europe 2010. 0028 0002 Download from ASAP
CIC Map Europe 2011 0028 0003 Download from ASAP
CIC Map Europe 2012 0028 0004 Download from ASAP
CIC Map Europe 2013 0028 0005 Download from ASAP
CIC Map North America 2010 002D 0001 Download from ASAP
CIC Map North America 2010. 002D 0002 Download from ASAP
CIC Map North America 2011 002D 0003 Download from ASAP
CIC Map North America 2012 002D 0004 Download from ASAP
CIC Map North America 2013 002D 0005 Download from ASAP
CIC SDARS Code Retrofit/Repair 006F 0001 Download from ASAP
CIC BMW Apps Enabling Code 009C 0001 Download from ASAP
CIC MID
CIC MID Voice Recognition Code Retrofit/Repair 0044 0001 Download from ASAP
CIC MID SDARS Code Retrofit/Repair 006F 0001 Download from ASAP
Champ2
Champ2 Voice Recognition Repair Code 0024 0001 Download from ASAP
Champ2 Media Player (USB) Repair Code 0072 0001 Download from ASAP
Champ2 BMW Apps Enabling Code 008E 0001 Download from ASAP
Entry Radio Headunit
Entry SDARS Retrofit/Repair 006F 0001 Download from ASAP
Entry Media Player Retrofit/Repair 0081 0001 Download from ASAP
Entry Telephone Retrofit/Repair 0082 0001 Download from ASAP
Entry Voice Recognition Retrofit/Repair 008F 0001 Download from ASAP
Entry Online Browser Retrofit/Repair 0090 0001 Download from ASAP
NBT
Navigation Code HB Retrofit/Repair 00A0 0001 Download from ASAP
Navigation Enabler Code Retrofit/Repair 00DE 0001 Download from ASAP
Voice Recognition Code Retrofit/Repair 009E 0001 Download from ASAP
Lab Timer(M-Vehicles only) 00E5 0001 Download from ASAP
Map Europe 2012 00A9 0001 Download from ASAP
Map Europe 2013 00A9 0002 Download from ASAP
Map North America 2012 00A8 0001 Download from ASAP
CIC SDARS Code Retrofit/Repair 006F 0001 Download from ASAP
CIC BMW Apps Enabling Code 009C 0001 Download from ASAP
TextToSpeech 009F 0001 Download from ASAP
NBT EVO
FSC_00F00001.fsc — FSC Navi Enabler — ID4
FSC_00F10099.fsc — FSC NBTevo MAP EU — ID4
FSC_00A00001.fsc — FSC Navi Proessional ECE / US NBT
FSC_00A10001.fsc — FSC Navi Proessional Asia NBT
FSC_01200099.fsc — FSC NBTevo MAP EU — ID5
FSC_00E50001.fsc — FSC LAP TIMER
FSC_006F0001.fsc — FSC HEADUNIT US SDARS
FSC_009C0001.fsc — FSC A4A BMW
FSC_009E0001.fsc — FSC iSpeech NBT
FSC_009F0001.fsc — FSC TTS NBT
FSC_01430001.fsc — FSC APPLE CARPLAY
FSC_016E0001.fsc — FSC NBTevo Speech NLU
FSC_016F0001.fsc — FSC NBTevo Speech TTS
FSC_01700001.fsc — FSC Component Protection
EPS
Servotronic Retrofit Code (EPS) for F25 0083 0001 Download from ASAP
Servotronic Retrofit Code (EPS) for E8x and E9x 0084 0001 Download from ASAP
NVC
Night Vision Control Unit Enabling Code 0004 0001 CD supplied with Kit
Night Vision Camera Enabling Code 0005 0001 CD supplied with Kit
Активация навигации и голосового управления NBT при помощи эмулятора
Всем доброго вечера друзья.
Что то долгое время у меня не доходили руки что нибудь написать в БЖ. Хотя поводов уже под накопилось достаточно, но обо всём по порядку.
Сегодня хочу написать, как я активировал нави и голосового управление в NBT с помощью лабудатора (так же его называют эмулятором, активатором, кан-фильтром или просто обманкой).
Все ништяки для активации заказывал на али aliexpress и ebay:
Обманку заказывал вот здесь GPS антену тут и ещё заказывал вот тут Quadlock
В этот раз как то долго ждал пока придут все ништяки. Шло всё чуть больше месяца, самой последней приехала антенна gps.
Ну и когда все посылки пришли решил всё это дело собрать, и установить.
Схема подключения обманки к проводки была вместе с обманкой.

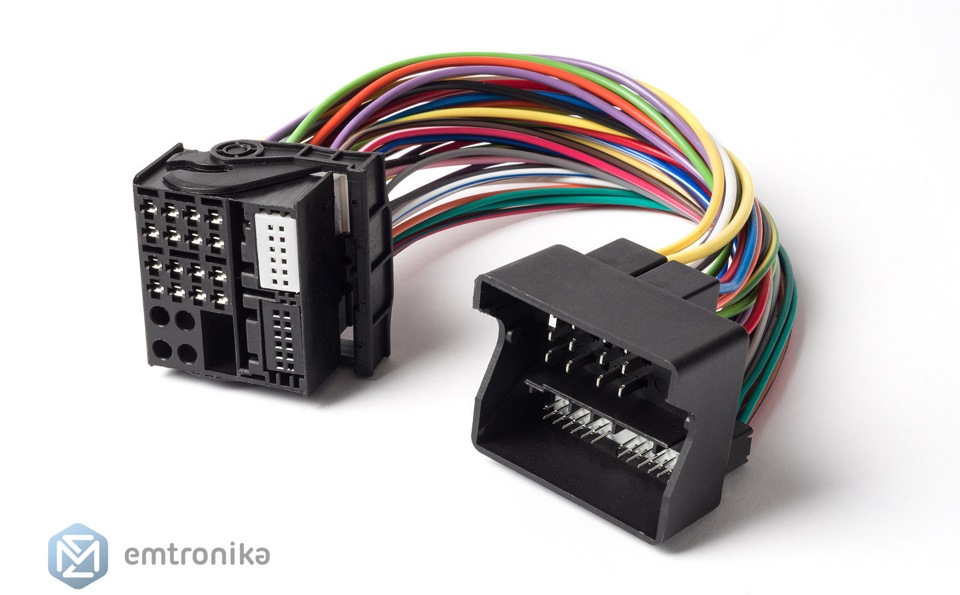

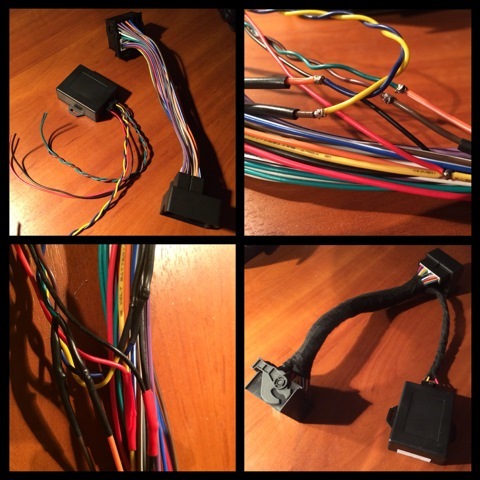

Обманку врезал в Quadlock что бы не портить штатную проводку. Решил делать всё это не на скрутке и синей изоленте, а споял все провода и поставил термоусадку. Ну и в завершение всю проводку обмотал х/б изолентой.
Так как заняться всем этим решил в час ночи поэтому фотокне делал. Следующую фотку позаимствовал у IIHII
Далее следовало подключение к машине, описовать тут особо нечего.
В итоге навигация сразу заработала, и также заработало голосовое управление.
По поводу голосового управления могу сказать что очень удобная штука, пользуюсь постоянно.
Можно управлять всем что есть в НБТ и также можно голосом вводить адреса в навигации не отвлекаясь от дороги.
Также сразу закодировал интернет и BMW live.
Ну и соответственно обновил карты до BMW Road Map Europe NEXT 2016-1
С картами тоже вышла забавная ситуация, подготовился зарание сгенерировал код, но при обновление NBT его не запросила.
В итоге осталась только одна не решённая проблема с apps-ми. Тут разобрался, если нету fsc кодов в NBT на аппсы, то их не активируешь просто так.
