Раскодировка RCD 300 mp3 самостоятельно.
Здравствуйте уважаемые читатели. Возможно кому то поможет мой опыт по раскодировке штатного ГУ RCD 300 mp3.
Собственно все относительно просто.

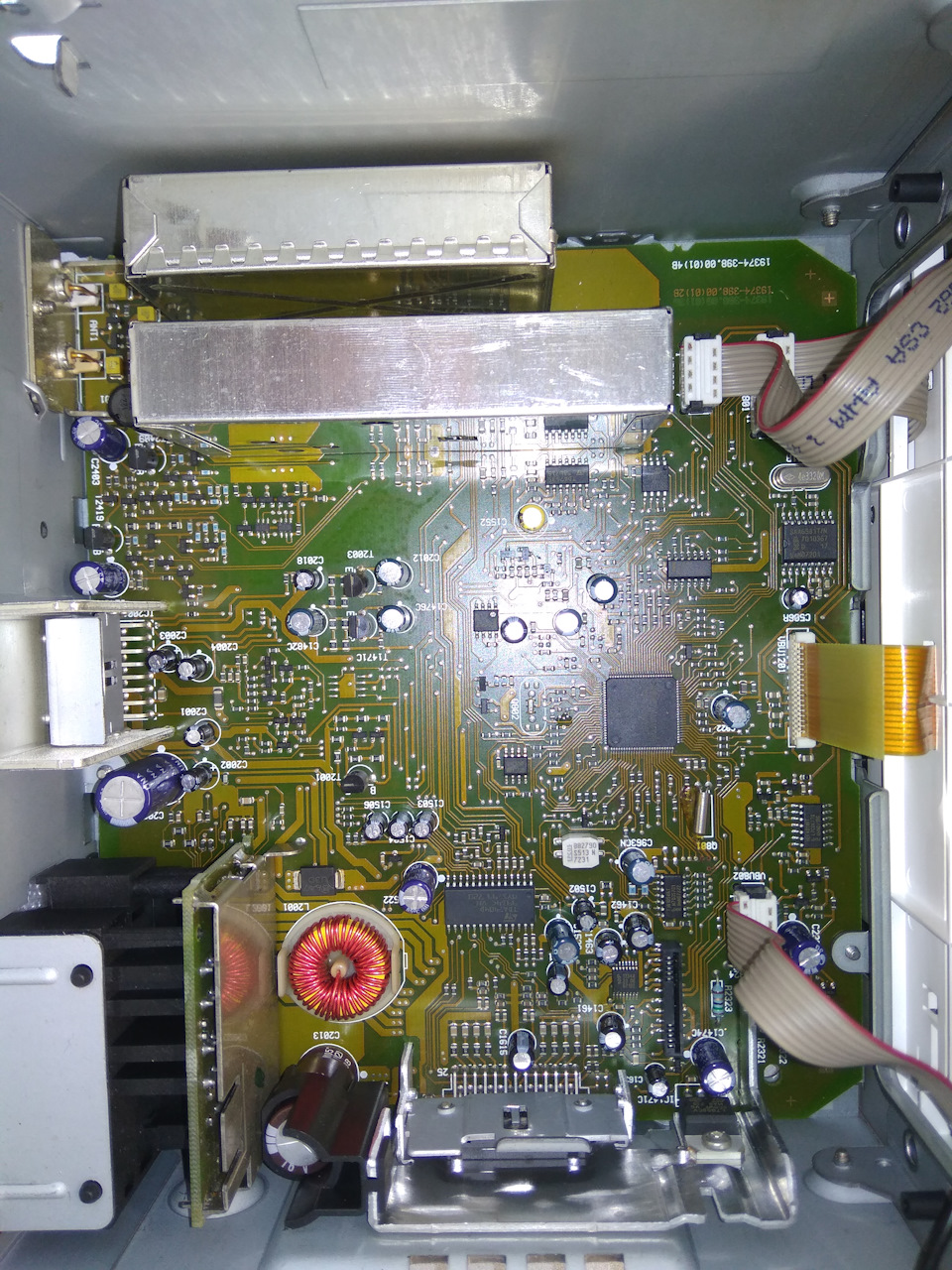

1. Разбираем ГУ: откручиваем несколько болтов с торца и снимаем верхнюю крышку. Далее откручиваем два болта и снимаем CD-считыватель.

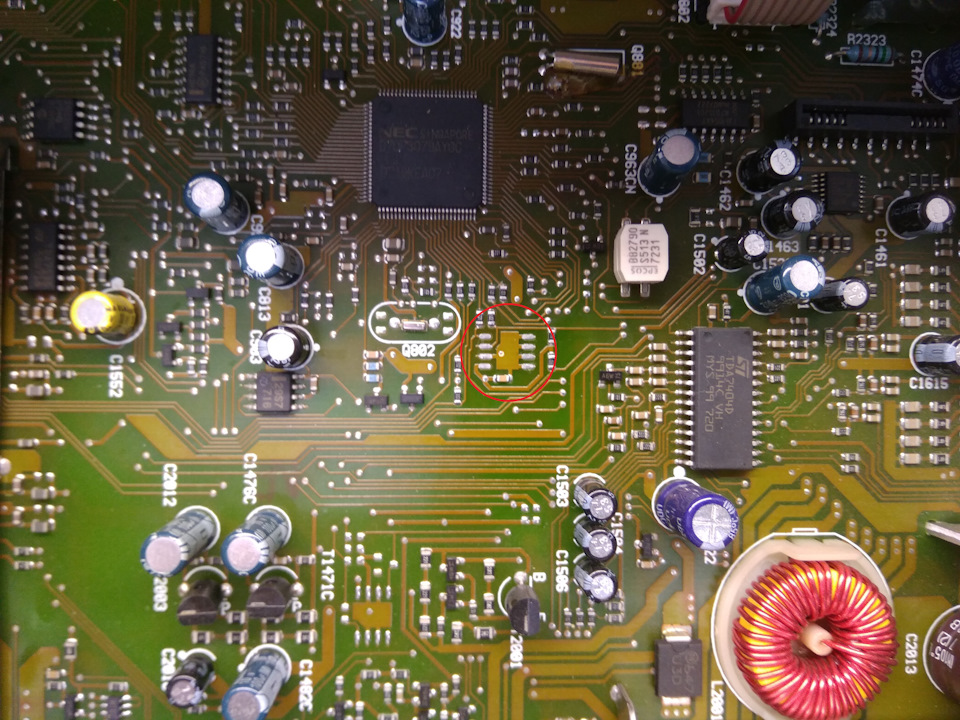

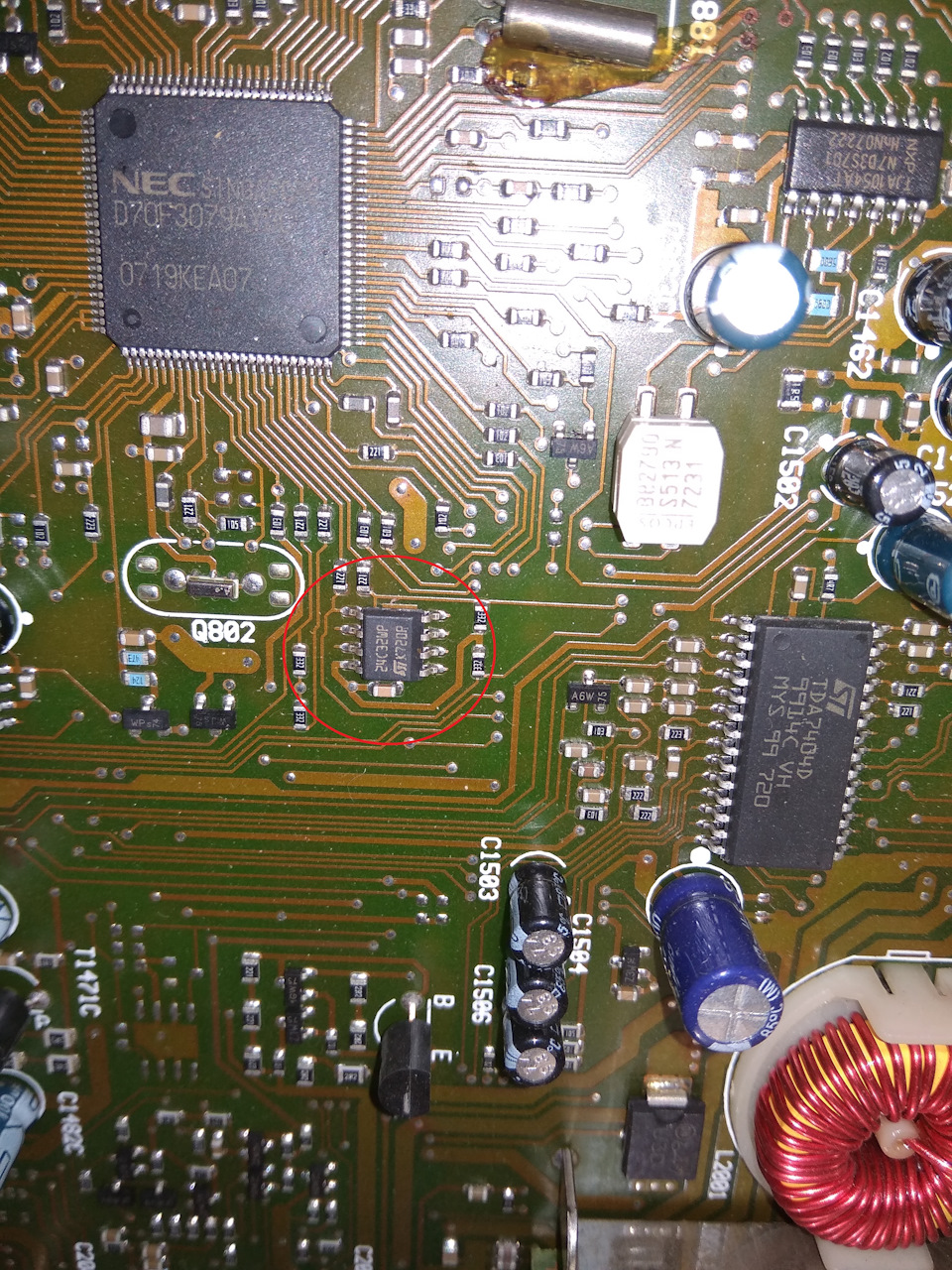

2. Находим на системной плате микросхему памяти 24c32wp и аккратно ее выпаиваем.

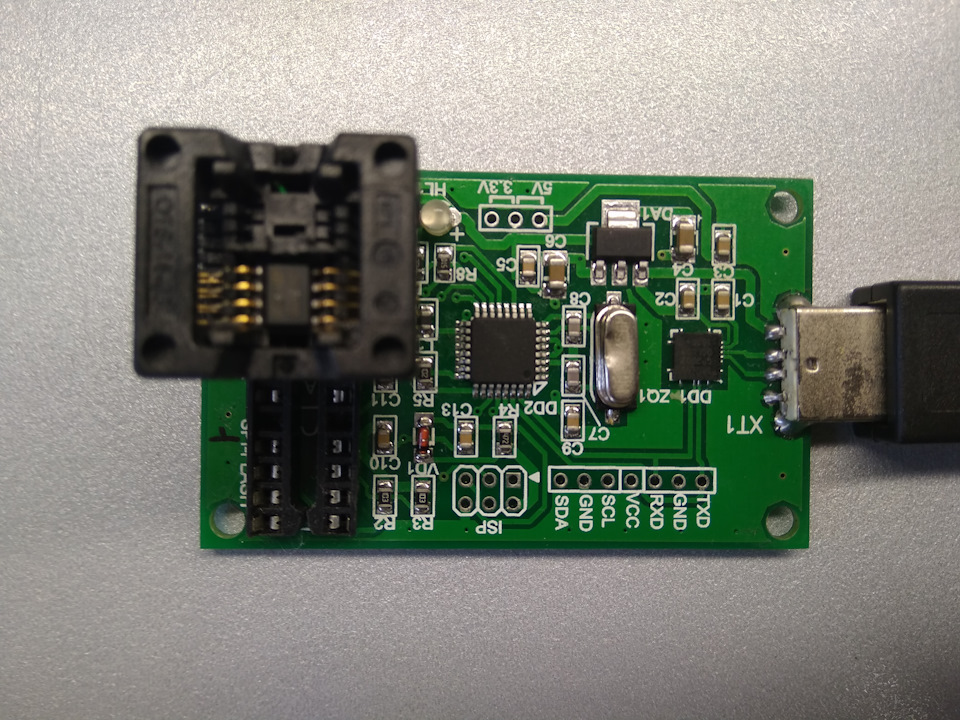

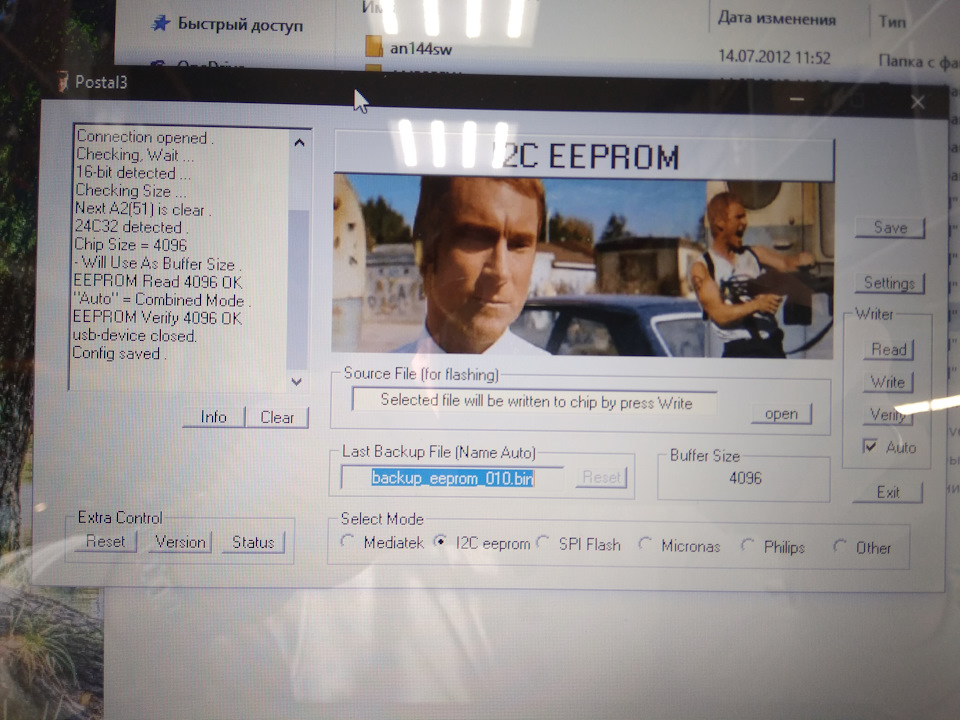

3. Устанавливаем память в колодку, подключаем к программатору и считываем дамп.

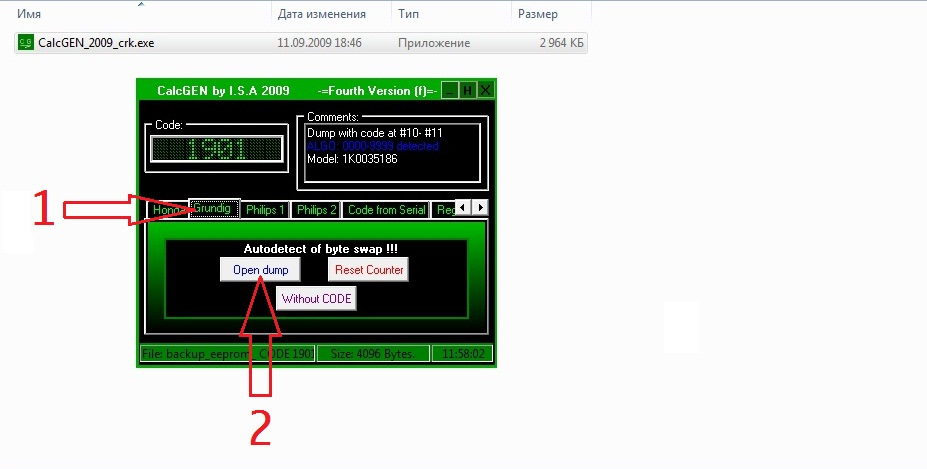

4. Скачиваем CalcGEN_2009_crk (антивирус ругается). Выбираем производителя ГУ и открываем дамп. Вот мы и получили заветный КОД!
5. Теперь остается только впаять память на место и собрать ГУ в обратной последовательности.
P.S. Я прекрасно понимаю, что при «сегодняшней» стоимости такого ГУ данные телодвижения могут быть экономически не целесообразны, но я сделал это сам и больше из любопытства, и не потратил ни копейки.
Volkswagen Passat 2007, двигатель бензиновый 2.0 л., 150 л. с., передний привод, автоматическая коробка передач — электроника
Машины в продаже
Volkswagen Passat, 2007
Volkswagen Passat, 2008
Volkswagen Passat, 2006
Volkswagen Passat, 2009
Комментарии 11
300 лежит место занимает с кодом
мысль возникает бросить её с балкона ибо как чемодан без ручки и нести неудобно и выкинуть жалко
для опытов полезная инфа, потренироваться но имхо 300 место на помойке
Случаи разные бывают. Человек продает авто, и хочет забрать ГУ на Андройде, а взамен воткнуть RCD 300. ГУ на андройде от продает другу не дорого.
Прикольно, но можно заказать код за 500р)))
Мы не ищем легких путей! 🙂
Обязательно выпаивать или можно при помощи soic8 sop8 снять дамп?
Биос на материнке ноута именно так я дампил
soic8 и sop8 — это тип корпуса микросхемы. Можно и не выпаивать, а припаяться прямо к ножкам на плате.
Я не написал, что soic8 зажим. Вот так он выглядит. В общем буду пробовать))
да, думаю получится. Места там достаточно, чтобы этой прищепкой подцепиться.
вспомнил хороший анекдот на эту тему:
идут отец с ребёнком, сын кусает яблоко, смотрит задумчиво на место укуса, и спрашивает:
-пап, а почему яблоко темнеет?
-понимаешь, сынок, когда ты откусываешь защитную кожуру, кислород, составляющий часть воздуха в атмосфере, начинает взаимодействовать с ферментами железа, которые содержаться в яблоке. Происходит окисление, и эти частицы меняют цвет.
…папа, а ты сейчас с кем разговаривал?(с)
читаю, вроде бы всё по-русски. Но ничччего не понятно:-)
Пин код магнитолы RCD 300
Опции темы
Отображение
Пин код магнитолы RCD 300
А где он написан, есть сервис книга!
мой вин кузова WVGZZZ1TZ7W049651
Если магнитола родная, т.е. шла с завода с этим авто, и вы снимаете акк., то код вводить не нужно. Мозги сами определят её как штатное устройство вашего авто. Так по крайней мере у меня. Тема уже была. Поиск рулит.
kka007
снимаешь магнитолу и смотришь сбоку.
КараБАС Барабас а смысл, его с боку располагать, любой завладевший магнитолой сможет тогда воспользоваться
а где в документах этот код пишут? (а то у меня все на немецком)
ILCooL
На боку магнитолы находится ее серийный номер, с этим номером имея доступ к дилерскому компу можно получить пин код. Если магнитола не менялась, то можно самому приехать к ОД и получить пин код у него.
А кто может узнать код магнитолы?
Код к магнитоле RCD 300 mp3
Ребята, помогите подобрать пин код к магнитоле RCD 300 mp3 от Grundig. В инструкцию (сервисную книгу) вложена карточка (типа визитки) с незаполненной строчкой «радиокод». Перепробовал все калькулляторы кодов найдённые в инете, результата ноль, мой VIN магнитолы никуда не подходит.
Комментарии 32
Проблему решили? Как?, А то у меня тот же вопрос возник
Проблема не решена. Магнитола так и лежит без дела. На форумах находил пару человек, которые могли помочь, минимум за 400 руб. Если нужно, отправлю тебе контакты.
Проблема не решена. Магнитола так и лежит без дела. На форумах находил пару человек, которые могли помочь, минимум за 400 руб. Если нужно, отправлю тебе контакты.
Позвони Дилере и отругай за ( В инструкцию (сервисную книгу) вложена карточка (типа визитки) с незаполненной строчкой «радиокод». ) и не вздумай оплачивать 600руб за помощь от официала тебе за 500 руб. помогут и на форуме
На форуме пассат в6 отозвались два чувака, один за 500р. другой за 400 готовы помочь после оплаты «трудов непосильных». Интересно а если это лажа…
Не давно тоже понадобился код, позвонил по телефону од сказал вин авто и машины на которой стояла спросили фамилию хозяина, кто купил ее в салоне, через минуту сказали код, а так на форуме не помню ник помогал с кодом!
Привет. Друг по почте хочет купить ГУ РСД-310. Хозяин ничего не знает про код, карточки с № никакой нет, продаван, меняя на другую, не удосужился записать код. В каком виде должен быть код, ск-ко цифр, букв? Как восстановить код, куда обратиться, что надо предоставить, что бы его дали «чужому»человеку!
код четырехзначный, вин авто на которой стояла магнитола и вин магнитолы, могут еще спросить фамилию кто купил из салона авто и после этого мне ОД сказал код по телефону
ОД выдает код бесплатно, еще вариант: на форумах типа гольфклуба люди по вину машины и магнитолы отвечают через некоторое время, кто-то через ебей делал запрос за небольшую сумму, также присылали код в ответ. Подобрать нереально и простые варианты не подойдут. Мне мой ОД по телефону код сказал.
Я звонил, ОД денег просит от 600 руб. И вроде как нужно, что бы аппарат стоял в машине.
Ну поставить ее обратно пару минут, а вот код кмк все же должны сказать бесплатно: машину с магнитолой то купили у них целиком, с какого перепугу они еще денег требуют… Мне на две машины от разных ОД код по телефону говорили. Надо попробовать с ними поругаться, позвонить на фв. Ну и запросить на каком-нить форуме код, может так быстрее выйдет.
ОД выдает код бесплатно, еще вариант: на форумах типа гольфклуба люди по вину машины и магнитолы отвечают через некоторое время, кто-то через ебей делал запрос за небольшую сумму, также присылали код в ответ. Подобрать нереально и простые варианты не подойдут. Мне мой ОД по телефону код сказал.
помогите разблокировать магнитолу RCD300 номер VWZ2Z2J1258279
Я ж написал варианты, сам не занимаюсь разблокировкой. Поищи по форумам, помогут)
500 ре и вам ВОЗМОЖНО ДАДУТ ПРАВИЛЬНЫЙ КОД ( ссори за САРS)
Решено Blaupunkt RCD300 помогите разблокировать
kiop2009
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
Неисправности
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Ответ в тему Blaupunkt RCD300 помогите разблокировать как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
RCD-300. Получение кода
Машину я купил с установленной магнитолой RCD 300. Сначала планировал покупать RCD 510 Delphi, но машина 2006-го года, gateway на ней 3C0 907 530 C, а чтобы не посадить аккумулятор — нужно менять гейт на 3C0 907 530 L или Q, либо колхозить перемычки в блоке предохранителей. Колхозить не очень хочется, а с гейтвеем бюджет мероприятия составил бы примерно 14 тысяч рублей, такие деньги я просто не готов выложить за ГУ.
Тут я и подумал, что «трёхсотая» меня в целом устраивает. Звук неплохой, простой интерфейс, вид идеально вписывается в салон. Полный минимализм. Один недостаток — свою музыку можно включать только с CD-дисков, причём формат mp3 моя магнитола не поддерживает. Записывать по 10-12 песен на диск — сразу отказался от этой затеи и стал искать альтернативное штатное решение.

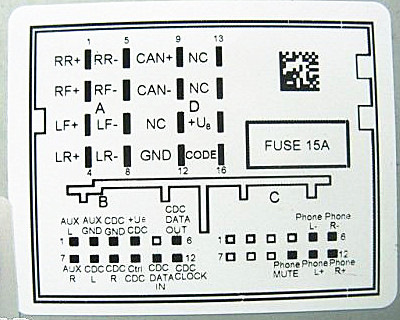

И нашёл. Вернее, думал, что нашёл. Прочитал, что люди подключают AUX в штатный разъем. Всего-то нужно купить или смастерить шнурок и поменять кодировку магнитолы через VCDS. Дальше особо не вникал Заказал шнурок за 400 р. на Aliexpress, ждал месяц, получил на почте и побежал собирать.
Разочарование меня постигло в момент, когда RCD 300 отказалась принимать кодировку для AUX (0040401 вместо 0040400). Тогда-то я и выяснил, что бывают версии RCD 300, которые не поддерживают AUX, и моя к ним относится. Стал искать дальше и узнал, что умельцы врезают гнездо AUX вместо AM-диапазона радио, либо впаивают 5-контактное гнездо в разрыв FM/AM входа, либо вообще присоединяются к телефонному входу, но там звук моно. Вмешиваться в устройство мне не хотелось, поэтому отказался от этих вариантов.
Итогом моих поисков стала запись с Caddy-клуба, где автор предлагает спаять собственный эмулятор CD-чейнжера со входом AUX на базе проекта vwcdpic. То есть, получаем штатный функционал за небольшие деньги. То, что нужно!
Решил начать со снятия магнитолы с машины и работать с ней в домашних условиях.
Но, разумеется, чтобы запустить её вне машины, необходимо знать код, которого у меня не было. Платить деньги за код мне не хотелось. А тем более, дилерам, которые обязаны бесплатно его сообщать. Стал искать возможные решения, и нашёл подробное видео
Суть в том, чтобы считать дамп памяти EEPROM магнитолы, а в этом дампе найти код.
Для этого необходимо разобрать магнитолу (все болты Torx 9), кроме этого понадобится компьютер с COM-портом, либо USB-RS232 и 32-битной Windows XP, источник питания на 5 вольт, которые можно получить от того же USB, пара резисторов на 4.7 КОм и 10 КОм, программы PonyProg2000 и calcgen_2009.

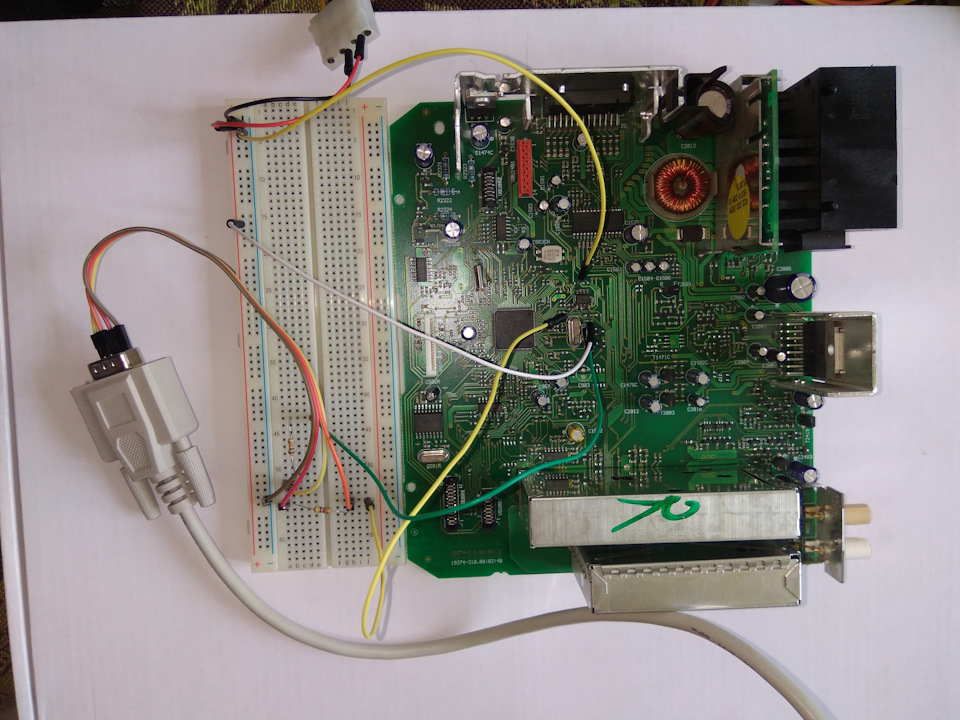

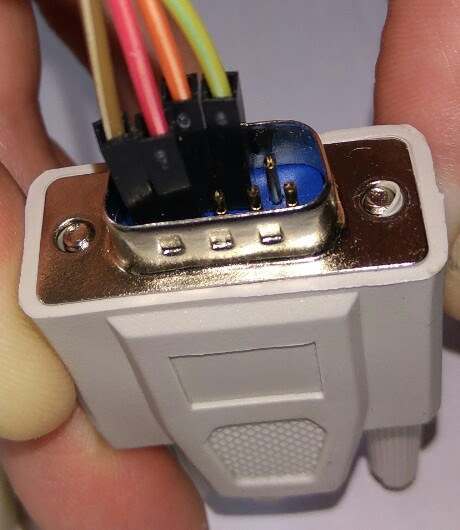

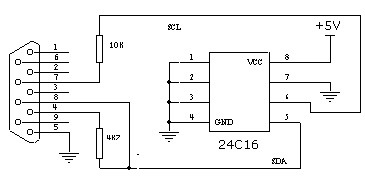

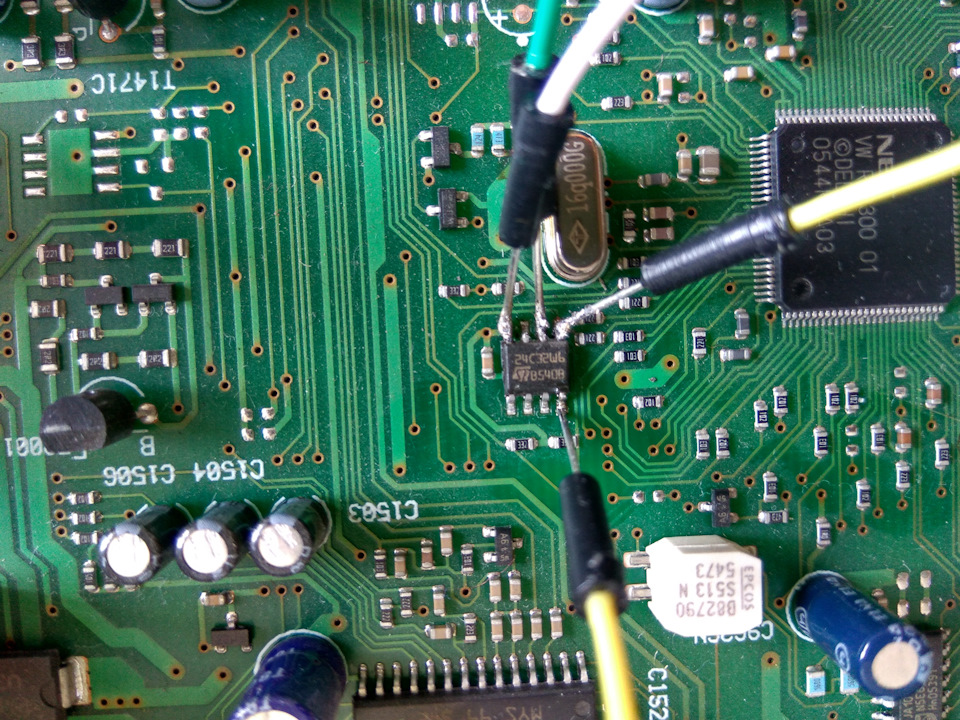

Необходимо подпаять 4 проводка к микросхеме, 2 из них подключить на плюс и минус источника питания 5В. Другие два через резисторы подключаем на пины 4 и 7 com-порта.
Запускаем ponyprog2000, в настройках выбираем номер com-порта, выбираем тип памяти (24C32) делаем калибровку, считываем дамп кнопкой Read, после чего сохраняем его кнопкой Save в формат bin. Далее запускаем calcgen_2009, выбираем производителя магнитолы (в моем случае Grundig), указываем сохранённый дамп, и получаем код.
На этом делаю перерыв, про свои результаты с эмулятором CD-чейнжера на контроллере PIC расскажу в следующей части.
