Тойота платц коды ошибок
Нужна только скрепка. Перемыкаете ей 2 контакта в разъеме ОБД2 (тот что в районе правой ноги у Витцеводов,Платцеводов и Фунтоводов)
На картинки нарисованы эти контакты.
Пихаем скрепку куда показано и считаем моргание «CHECK ENGINE». сначала первая цифра, потом вторая. ошибки показываются поочереди, как все закончаться мигание начнёт показывать ошибки с первой по кругу.
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)
Модели с разъемом DLC3
Перемкните выводы «ТС» и «CG» разъема DLC3.
Включите зажигание.
Через 4 секунды считайте код по количеству вспышек индикатора.
Снимите перемычку с выводов «TC» и «CG».
Перемкните выводы «ТС» и «CG» разъема DLC3.
Включите зажигание.
Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
Индикатор должен выводить код нормы (мигать 2 раза в секунду).
Снимите перемычку с выводов «TC» и «CG».
Коды неисправностей антиблокировочной системы (ABS) на автомобилях Toyota
Код Система
11 Обрыв цепи реле электромагнитного клапана
12 Короткое замыкание в цепи реле э/м клапана
13 Обрыв в цепи реле электронасоса
14 Короткое замыкание в цепи реле электронасоса
21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 Неисправность датчика частоты вращения переднего правого колеса
32 Неисправность датчика частоты вращения переднего левого колеса
33 Неисправность датчика частоты вращения заднего правого колеса
34 Неисправность датчика частоты вращения заднего левого колеса
41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 Неисправность в цепи датчика замедления
44 Обрыв или короткое замыкание в цепи датчика замедления
49 Обрыв в цепи выключателя стоп-сигналов
51 Короткое замыкание или обрыв цепи питания электронасоса
71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 Неисправность датчика замедления
Ну и в данном БЖ есть нагядные видео что как горит и что как мигает. https://www.drive2.ru/l/3069342/
Таблица двухзначных кодов двигателей и автоматических коробок передач автомобилей фирмы «Toyota» (тип 09)
Код Неисправность
11 нет питания на блок EFI
12 нет сигнала от датчика оборотов двигателя
13 нет сигнала от датчика оборотов двигателя при оборотах более 1000 об/мин
14 нет сигнала от «минуса» катушки зажигания или от «минуса» катушки номер один (если их две)
15 нет сигнала от «минуса» катушки зажигания номер два
16 нет связи блока управления коробки-автомата с блоком управления двигателем
17 Неправильный сигнал от датчика положения распредвала номер 1
18 Неправильный сигнал от датчика положения распредвала номер 2
21 неправильный сигнал от датчика кислорода, если двигатель V-образный, то неисправен нагреватель левого главного датчика кислорода
22 неправильный сигнал от датчика температуры двигателя (THW)
23 неправильный сигнал от датчика температуры всасываемого воздуха (THA)
24 неправильный сигнал от датчика температуры всасываемого воздуха (THA)
25 слишком бедная смесь
26 слишком богатая смесь
27 неправильный сигнал от дополнительного датчика кислорода (левого у V-образных двигателей)
28 неправильный сигнал от датчика кислорода (у V-образных двигателей нагреватель правого главного датчика кислорода)
29 неисправен дополнительный датчик кислорода (правый у V-образных двигателей)
31 неправильный сигнал отдатчика расхода воздуха или, если его нет, от датчика давления во впускном коллекторе (вакуум-сенсор)
32 неправильный сигнал от датчика расхода воздуха.
34 неисправен наддув
35 неправильный сигнал датчика атмосферного давления во впускном коллекторе (вакуум-сенсор)
38 датчик температуры рабочей жидкости автоматической коробки передач.
41 неправильный сигнал от датчика положения дроссельной заслонки (TPS)
42 неправильный сигнал от датчика скорости автомобиля (спидометра)
43 нет стартерного сигнала (STA) на блок управления двигателем
46 неисправен соленоидный клапан номер 4 или его цепи
47 неисправен дополнительный датчик положения дроссельной заслонки (TPS) или его цени
48 неисправна система управления подачей дополнительного воздуха
51 нет сигнала холостого хода от TPS
52 неправильный сигнал от датчика детонации (если их два, то от левого или от переднего)
53 проблемы в цепях управления датчиками детонации (опережение зажигания)
55 неправильный сигнал от датчика детонации (если их два, то от правого или от заднего)
61 неисправен главный датчик скорости или его цепи
62 неисправен соленоидный клапан номер 1 или его цепи
63 неисправен соленоидный клапан номер 2 или его цепи
64 неисправен соленоидный клапан номер 3 или его цепи
65 неисправен соленоидный клапан номер 4 или его цепи
67 неисправен датчик включения O/D или его цепи
71 неисправна система управления EGR
72 соленоид отсечки топлива
77 неисправен соленоид управления давлением или его цепи (в автомате)
78 нет сигнала на топливный насос или неисправны его цепи
81 неисправна цепь между ТСМ и ЕСТ1
82 неисправна цепь между ТСМ и ЕSA1
84 неисправна цепь между ТСМ и ЕSA2
85 неисправна цепь между ТСМ и ЕSA3
86 неисправен датчик оборотов двигателя
88 неисправна цепь от блока управления двигателем к блоку управления автоматической коробкой передач
89 нарушена связь между блоком управления двигателем и блоком управления системой TRC
99 кодов неисправностей нет
Таблица однозначных кодов бензиновых двигателей автомобилей фирмы «Toyota» (тип 10)
Код Неисправность
1 Норма
2 Неправильный сигнал датчика расхода воздуха воздуха
3 Неправильный сигнал от коммутатора
4 Неправильный сигнал датчика температуры охлаждающей жидкости
5 Неправильный сигнал датчика кислорода
6 Неправильный сигнал датчика числа оборотов двигателя
7 Неправильный сигнал датчика положения дроссельной заслонки
8 Неправильный сигнал датчика температуры всасываемого воздуха
9 Неправильный сигнал датчика скорости автомобиля
10 Нет сигнала включения стартера
Самодиагностика Platz/Vitz через Elm327 или ода MotorData на OS Android
Upd 2016-12-06 Купил плагин Toyota. Читаем в конце, чтобы сохранить последовательность
Итак, товарищи, начну по порядку:
1. О том какие не нужно покупать Elm327 на наша авто я писал тут.
2. О том как отличаются адаптеры Elm327 v1.5 и v2.1 и о том как подружить 1NZ c ПК версией MotorData читать тут.
Расскажу предысторию. На ПК версии MotorData я еще по весне брал пробную лицензию на месяц, после того как истекла звонила девушка с офиса интересовалась как мне программа и не собираюсь ли я покупать. Девушка адекватная, после того как я сказал, что я лично для своей машины пробовал и в сервисе не работаю навязывать покупку не стала. Рассказала, что планируют выпустить мобильную версию на OS Android. Поговорили, я попрощался и забыл.
Тут недавно появился у меня Xiaomi Redmi Note 3 Pro на Android и как-то я подумал а почему бы не попробывать найти приложение. А оно раз и оказывается есть.
Какие преимущества? (для меня):

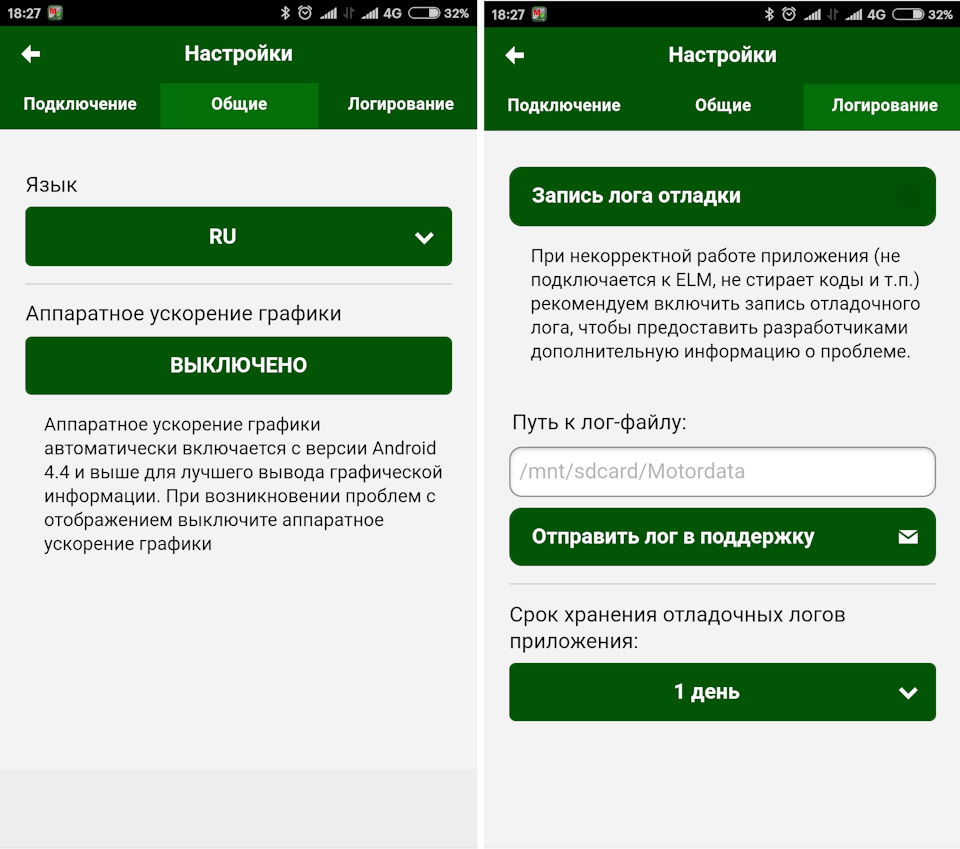

1. Отсутствие всяких лишних настроек подключения.

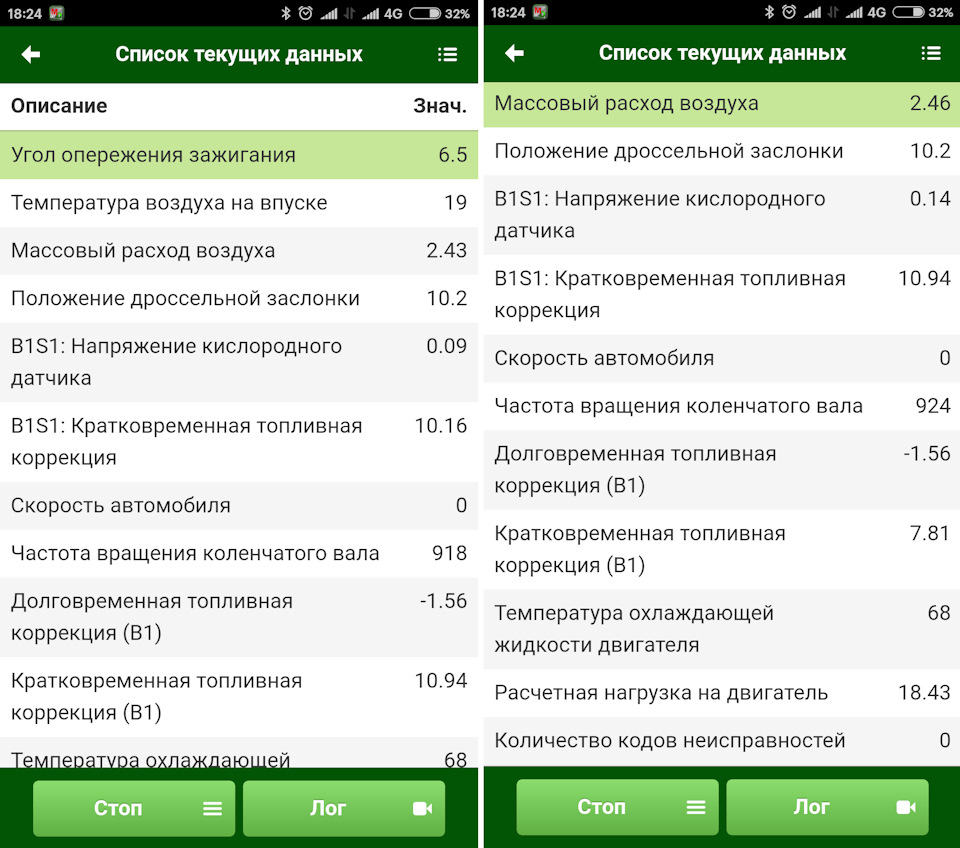

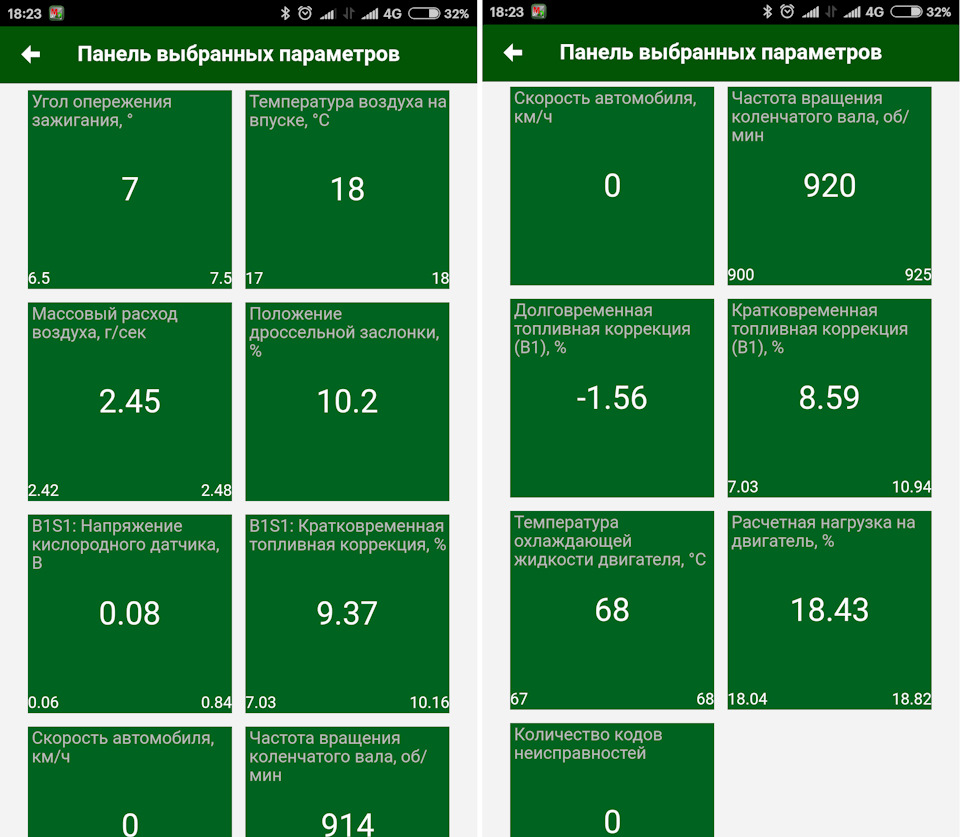

2. Простота отображения информации, обновляется онлайн. Режимы отображения: список, дашборд (минимум/максимум), графики. Список параметров для отображения редактируется.

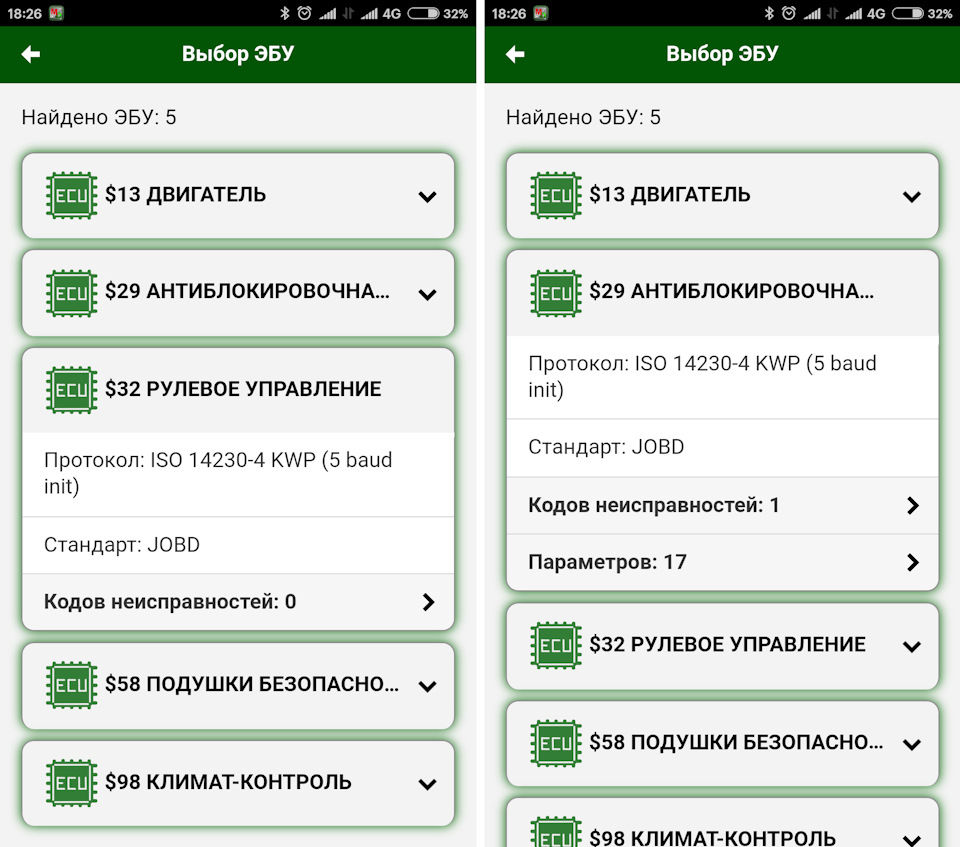

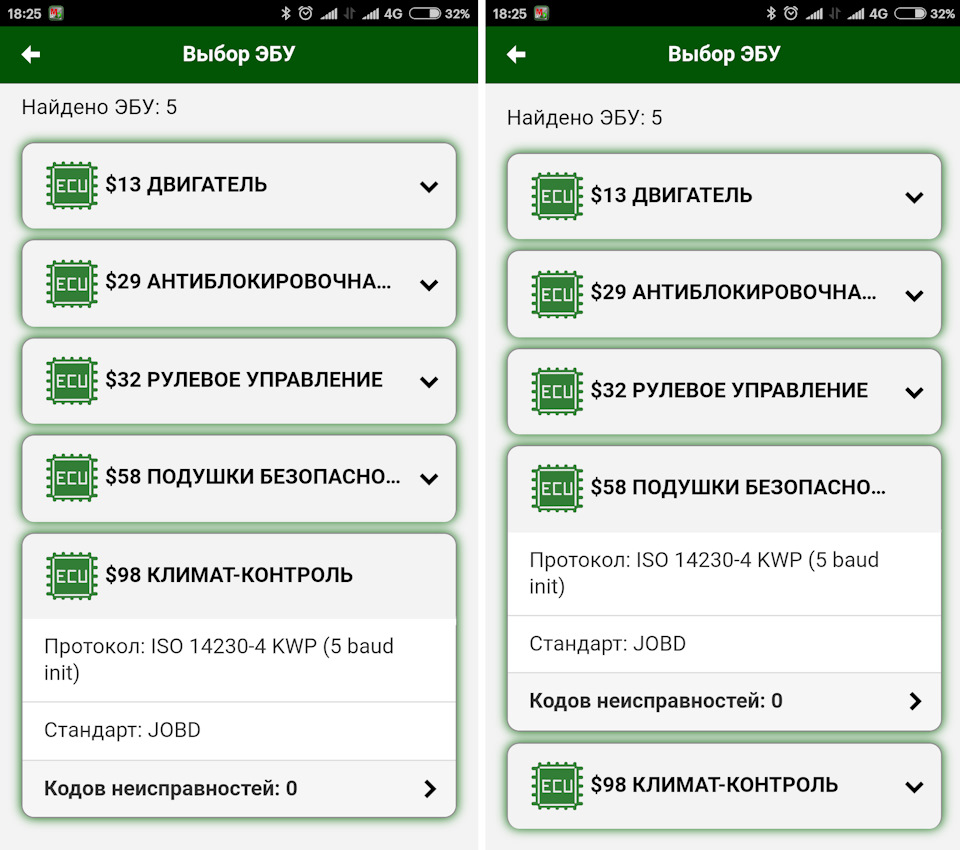

3. Возможность выбора ЭБУ. Все мозги Авто разделены на блоки, читает отдельно каждый.
Какие недостатки? (незначительные для меня):
1. Отсутствуют всякие навороты типа замеров разгона, пищания на отсечке и т.д. Собственно эта прога и не для этого, а для диагностики.
2.Как и любой качественный софт — платная.

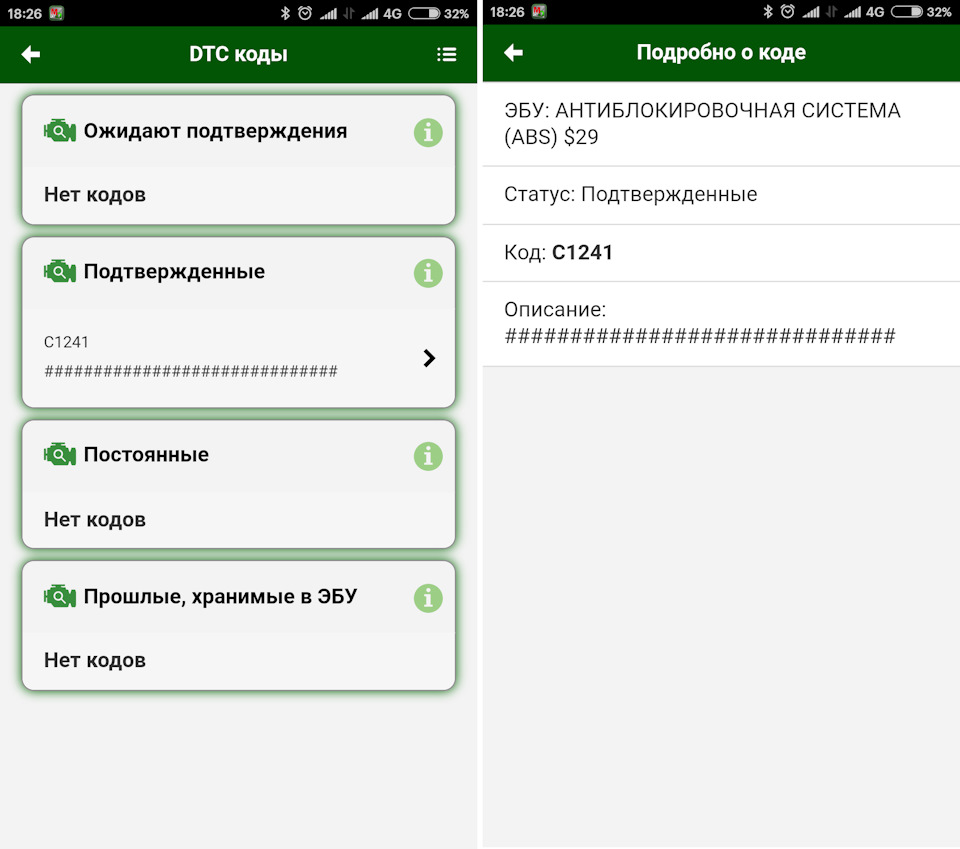

Например, у меня нашелся один код ошибки в ЭБУ ABS.
Код ошибки C1241.
Как видим описание и доп информация отображается как «#########» — это и есть ограничения бесплатной версии. Отдельный плагин для Toyota/Lexus стоит 249 рублей. Пока покупать не стал.
Диагностику провели, код нашли. Что же значит С1241? Идем на дружественный форум.
Находим:
C1241/41 – Low battery voltage or abnormally high battery voltage
Вспоминаем, что аккум постоянно разряжается, так как ему уже 3 года и он осыпался. Забиваем на ошибку, радуемся жизни дальше.
Кстати, кто знает эталонные показатели датчиков? Друг вот сказал, что дроссель 10 градусов — много на холостых.
И еще крик души. Не понимаю, почему китайцы не делают всякие датчики на основе ODB2. Смысл этих проставок и прочего, если все это можно снять с ЭБУ.
У меня все.
Всем ровных дорог, дешевого 95-го бензина и больших премий к новому году!
Upd 2016-12-06 Купил плагин Toyota
Итак, товарищи. Хотел я попить пиво в пятницу, а потом в субботу и не стал этого делать.
А так как денежные средства остались без целевого назначения решил приобрести плагин Toyota к Motordata.
Купил. Цена 249 рублей. Скажу сразу, что сначала расстроился, а потом поставил пятерок службе поддержки компании-разработчику.

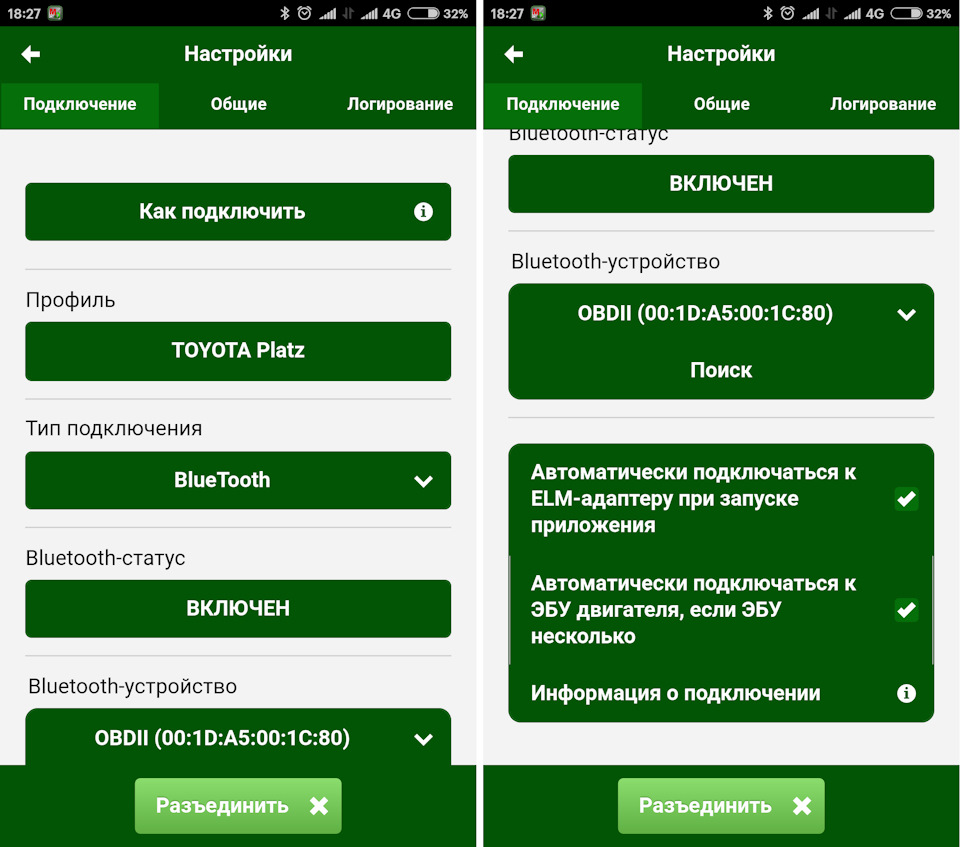

Кому интересно посмотреть на свойства подключения, какой протокол и т.д., то вот фото:

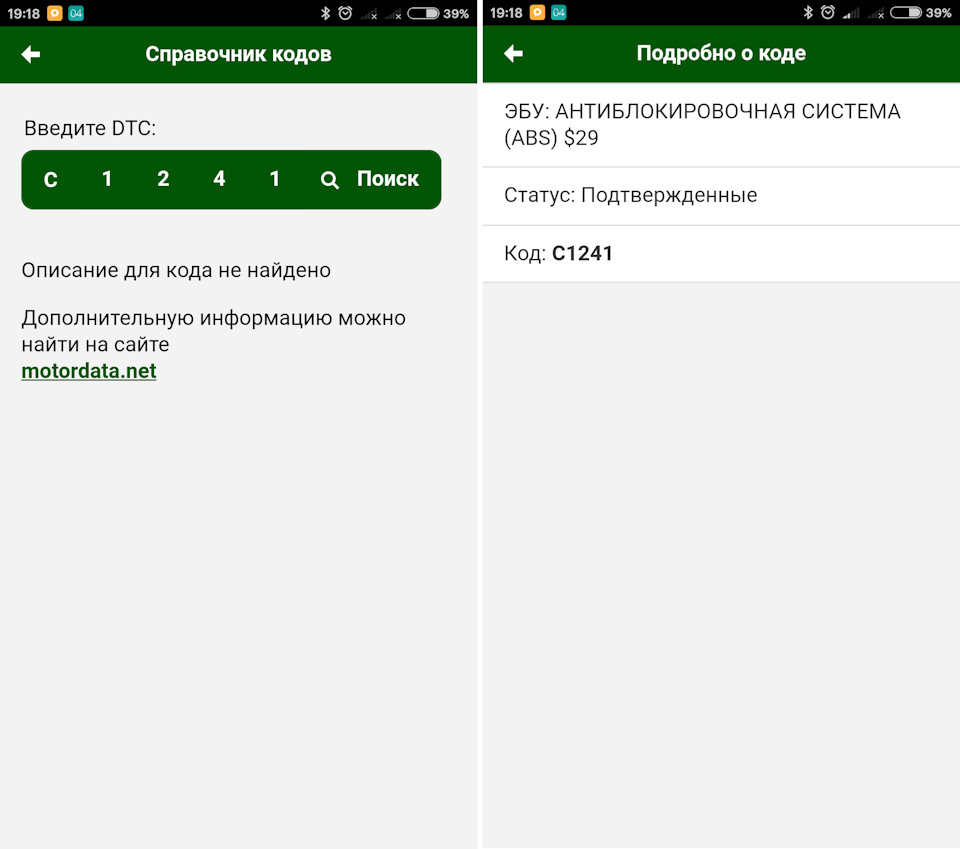

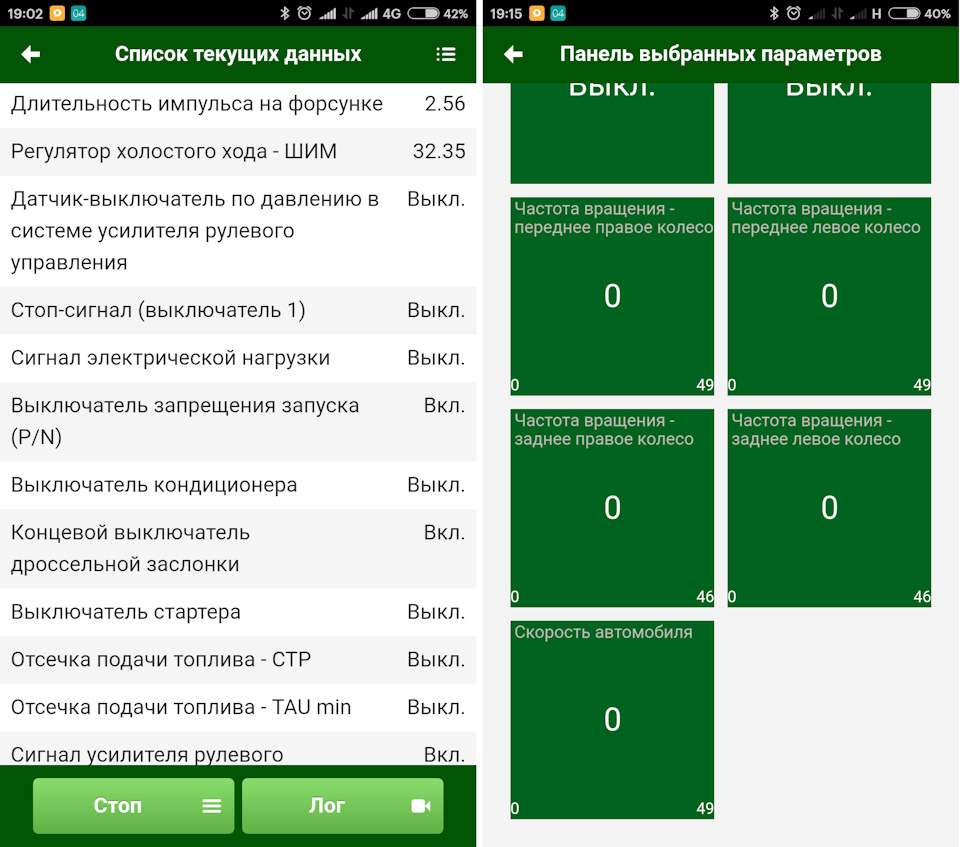

Действительно, после покупки все параметры читающиеся как «#####» стали отображаться. Пускай полезного там не так много, всякие стоп-сигналы и переключатели, но все же. Есть в блоке АBS скорость вращения колеса. Значения были одинаковые, думал лукавят и одно значение пишут. Нет, читает каждое колесо. На гололеде дал газу и видно, что переднее крутиться быстрее. Кстати, если вывернуть руль, то тогда быстрей будет крутиться одно. То есть тут все честно. Фото.
Теперь о том, что сначала разочаровало. Ошибки.
Там где должно быть описание ошибок — его просто не стало.
Собственно, по этому поводу я и поставил «двойку» в Google Play и написал письмо разработчикам.
А дальше хвальба службы поддержки. Мне не только ответили в Google Play, так еще и позвонили на мобильный и объяснили ситуацию. Да, вышло маленькое недопонимание. Все стандартные коды залиты в программу, а вот добавление кодов по моделям будет проходить чуть позже и чуть иначе.
Для сравнения годовая подписка на ПК версию около 12 тыс. руб., соответственно давать в общий доступ все коды за 249 рублей как-то не практично. Все СТО купят планшеты и будут покупать плагины для мобильной версии. Как я понял коды ошибок будут подгружаться потом онлайн по запросу. То есть нашелся у меня код С1241, у меня куплен плагин, по моему ID программа в удаленной базе в сети ищет этот код и выдает ошибку. В принципе разработчиков понять можно.
Ко всему представитель разработчика сказал, что доработки ПО будут в том числе в части Toyota.
Служба поддержки очень адекватная, разговор составил порядка 10 минут.
Покупку считаю оправданной, так как с Toyota на Lada Vesta, Hunday Solaris и Mazda 3 хрен когда пересяду. ))
Всем лучиков счастья и позитива! Быть добру! Ах да, до НГ осталось чуть больше 3-х недель. 🙂
Коды ошибок TOYOTA & САМОДИАГНОСТИКА
۞======================== КОДЫ ОШИБОК TOYOTA ========================۞
ДВИГАТЕЛЬ:
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом
или «TC»-«CG» разъема DLC3 под приборной
панелью и включенном зажигании.
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбо-наддува
35 — Датчик давления турбо-наддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)
АКПП:
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах
«TC»-«CG» (13-4) разъема DLC3 под приборной панелью и включенном зажигании
(при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
Диагностика системы ABS:
Считывание кодов (модели с разъемом DLC3) (OBD-II)
— Перемкните выводы «ТС» (13) и «CG»(4) разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».
Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» (13) и «CG» (4) разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».
11 — Реле э/м клапана (обрыв цепи)
12 — Реле э/м клапана (короткое замыкание в цепи)
13 — Реле электронасоса (обрыв цепи)
14 — Реле электронасоса (короткое замыкание в цепи)
21 — Э/м клапан переднего правого колеса (обрыв или короткое замыкание)
22 — Э/м клапан переднего левого колеса (обрыв или короткое замыкание)
23 — Э/м клапан заднего правого колеса (обрыв или короткое замыкание)
24 — Э/м клапан заднего левого колеса (обрыв или короткое замыкание)
31 — Датчик частоты вращения переднего правого колеса (неисправность)
32 — Датчик частоты вращения переднего левого колеса (неисправность)
33 — Датчик частоты вращения заднего правого колеса (неисправность)
34 — Датчик частоты вращения заднего левого колеса (неисправность)
41 — Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 — Датчик замедления (неисправность в цепи)
44 — Датчик замедления (обрыв или короткое замыкание в цепи)
49 — Выключатель стоп-сигналов (обрыв цепи)
51 — Цепь питания электронасоса (обрыв или короткое замыкание в цепи)
71 — Датчик частоты вращения переднего правого колеса (низкий уровень сигнала)
72 — Датчик частоты вращения переднего левого колеса (низкий уровень сигнала)
73 — Датчик частоты вращения заднего правого колеса (низкий уровень сигнала)
74 — Датчик частоты вращения заднего левого колеса (низкий уровень сигнала)
75 — Датчик частоты вращения переднего правого колеса (неверное изменение сигнала)
76 — Датчик частоты вращения переднего левого колеса (неверное изменение сигнала)
77 — Датчик частоты вращения заднего правого колеса (неверное изменение сигнала)
78 — Датчик частоты вращения заднего левого колеса (неверное изменение сигнала)
79 — Датчик замедления (неисправность)
Про SRS
Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«CG» (13-4) разъема DLC3 под приборной панелью и включенном зажигании.
Стирание кодов должно происходить при выключении зажигание.
Если коды сохраняются, необходимо провести процедуру очистки:
— подсоединить два провода к выводам «TC» и «AB»
— включить зажигание и подождать не менее 6 секунд
— поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
— после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты.
11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)
Информация по разъёму DIAGNOSIS Toyota
Система впрыска Toyota до 98 года имеет разьем диагностики DLC1. Обычно он находится под капотом слева и представляет собой коробочку с надписью «DIAGNOSIS».
B+
«Плюс» батареи. Появляется при включении зажигания.
IGN-
Вывод коммутатора — для выносного тахометра.
TE1
Вывод для чтения кодов системы EFI.
Диагностика: «Normal mode»
Взять любой провод (а лучше маломощную лампочку-пробник) и замкнуть им выводы «ТЕ1» и «Е1» (DLC No.1 или DLC No.2). В «старых» системах «Т» или «ТЕ». После этого, включив зажигание, следите за лампочкой «CHECK» (лампочка с изображением двигателя, она же «MIL»). Коды можно считать, подключив светодиод к «W».
Коды самодиагностики АКПП считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1», при этом овердрайв должен быть включен.
TE2
Диагностика: «Test mode»
Накопление кодов в этом режиме происходит при замыкании контактов «Е1» и «Те2» перед включением зажигания. После этого автомобиль должен проехать примерно 15 км. После остановки двигатель не глушат и на холостом ходу соединяются контакты Е1-Те1 и производится считывание кодов. Снятие перемычек производится в обратной последовательности.
W
Вывод лампочки Чек. Подключение очень маломощного светового индикатора между «B+» и «W» дублирует лампочку «Check Engine» на панели приборов.
Ox
Вывод датчика кислорода. Можно измерить напряжение (и его изменение во времени) на датчике. Если подключить осциллограф. Или высокоомный быстрый вольтметр.
Fp
Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. Установите перемычку B+ — Fp. При включении зажигания сразу заработает бензонасос.
Vf1
Vf-feedback voltage — контакт, напряжение на котором является результатом анализа компьютером датчика кислорода и системы. Читайте подробную выкладку на сайте: «Лямбда-зонд: Проверка по-американски.»
Tс
Используется для считывания кодов самодиагностики дополнительных устройств автомобиля (Перемыкание Tc E1 в разъёме вызывает индикацию кодов лампочкой ABS, SRS, TRC OFF и Hight control).
Считывание кодов ABS
Включите зажигание.
Перемкните выводы «ТС» и «E1» разъема DLC1.
Снимите перемычку с выводов «WA» и «WB».
Через 4 секунды считайте код по количеству вспышек индикатора ABS.
Снимите перемычку с выводов «TC» и «E1».
Установите перемычку на выводы «WA» и «WB».
Сброс кодов ABS
Включите зажигание.
Перемкните выводы «ТС» и «E1»
Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
Индикатор должен выводить код нормы (мигать 2 раза в секунду).
Выключите зажигание.
Снимите перемычку с выводов «TC» и «E1».
Убедитесь, что индикатор ABS погас.
Коды самодиагностики SRS (Toyota) считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1». Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки.
Система контроля давления в шинах предусматривает свою собственную самодиагностику. Коды считываются стандартным для Toyot’ы способом по количеству вспышек индикатора при включенном зажигании и замкнутых выводах «TC» и «E1». Удаление кодов производится аналогично стиранию кодов системы ABS.
Коды самодиагностики 4WS считываются по той же методике, что и коды неисправностей двигателя, по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании.
AB
Стирание кодов неисправностей SRS:
подсоединть два провода к выводам «TC» и «AB»
включить зажигание и подождать не менее 6 секунд
поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты
Никогда не стирайте код сигнала неисправности системы подушки безопасности не проверив и не выяснив значение!
Ts
Предназначен для считывания кодов самодиагностики (проверки отклонений напряжения) датчиков скорости ABS and Traction Control System, которые не могут быть обнаружены обычной самодиагностикой.
Обнуление системы контроля давления в шинах
Обнуление системы контроля давления в шинах и её предварительная настройка должна производиться после выполнения любых работ, связанных с заменой колес, шин или дисков (давление во всех четырех колесах должно быть правильно отрегулировано).
модели без установочной кнопки и с разъемом DLC1
Включите зажигание.
Перемкните выводы «TS» и «E1»
Через 30 секунд нажмите педаль тормоза и удерживайте ее, пока индикатор системы не мигнет 3 раза с интервалом в 2 секунды.
модели c установочной кнопкой и с разъемом DLC1
Установочные кнопки отличаются характерной формой и расположением — в нижней части панели приборов со стороны водителя.
Включите зажигание.
Перемкните выводы «TS» и «E1»
Нажмите установочную кнопку и удерживайте ее, пока индикатор системы не мигнет 3 раза.
После этого, чтобы система сохранила правильные установки, необходимо проехать некоторое расстояние.
TT
используется при проверке автоматических трансмиссий. Для проверки АКПП — перемкнуть выводы «E1-TT»
Vf2, CC2, Ox2
При комплектации автомобиля двумя лямбда-зондами контакты выполняют аналогичные Vf1, CC0 и Ox1 функции для второго датчика.
OP1
считывание кодов самодиагностики иммобилайзера.
TD
отключение Air Suspension System.
На автомобилях с OBD-II для внутреннего японского рынка установлен разъем DLC No.1, но в нем отсутствуют контакты «Te1», «Te2», «W», «Vf», «Cco», «Ox», «Ign» — будьте внимательны!
