Коды доступа Vas PC. Памятка
Было время, выписал из файлов Vas PC коды доступа к блокам. Памятка мне, может кому еще пригодится. Немецкий не знаю, поэтому перепечатал что нашел. В основном это номер блока/код.
Если кто то знает, что тот или иной код делает — напишите в комментариях, я обновлю основной текст.
Audi
j519 42013 — блок бортовой сети.
g85 40168 — Адаптация датчика угла поворота рулевого колеса-G85
j218/285 13861 — комбинация приборов — set the mileage channel 09
j248 актив 13647 деактив 16167 — блок управления двигателя
j386 4354 — дверь водителя
j387 4354 — дверь пассажира
j388 19173 — задняя левая дверь
j389 19173 — задняя правая дверь
j393 19283 — блок комфорта
j401 24741 — навигация
j428 89531 34 — адаптивный круиз
j492 20103 — AWD
j500 43702 — Power Steering Control Module
j519 42013 — блок бортовой сети
j623 21295 — блок двигателя — Start DPF Regeneration.
j759 1111 — Lane Mantain
j769 1111 — Lane Change
j792 40168 — Active Steering
j843 99627 34 — Special Function II
kundendienstmodus (Сервисный режим) aktivieren 38757
cbea redinesscode 12233
dpf tausch 12233
ima lesen 12233
agr kuehler regeneration 27971
casa dpf regeneration 27971
gra call activ 11463 deactiv 16167 beschreibung
show room effekt afs 4000
anpassung (адаптация) AFS 2000, 3000, 4000, 5000.
codierung LWR 2000
anpassung tagesfahrlicht (адаптация дневных ходовых огней)12151
anpassung fernlicht 12151
anpassing FSP ausmaskiere (адаптация маскировки FSP) 12151
anpassung sidemarker (адаптация габаритов)12151
VW
grundeinstellung saugrohr 27971
j428 21056 — адаптивный круиз
j623 27971 — блок двигателя
j745 reisemodus 58736 — Блок управления системы адаптивного освещения и корректора фар
allengines oelruckregelPruefen 27971
xuendschluessel anpassen 10000000.
schluessel an WFS anpassen 99999
sia und wegstrecke anpass 13861
MD MW Volllastfahrt 21295
r242 20103 — камера ассистентов
CJAA readiness code 12233
bgw regeneration 21295
serviceregeneration 27971
CJAA NSC Notregeneration 12233
serviceregeneraton 10016
GRA ctivieren deactivieren 11463 16167
bbu gra activieren 11463
grundeinstellung g201 (базовые настройки) 40168
svm vorbedingung 19283
j197 210673 — Level Control
j519 31347- блок бортовой сети
polo 60/61 bosch 9 42993
J220 11463 — Motronic control unit
j248 16167 — diesel direct injection system control unit
kraftstoffsystem entlueften 29563
B5 passat 1J golf GRA codieren 16167 11463
leerlaufdrehzahl 01283
anpassing LKH 40975
J393 19283 — блок комфорта
Tiguan
G578 42013
J518 0629 — authorisation control unit
J623 27971 — Motronic control unit
CAV readinesscode 27971
CAVB GRA ACC codieren 27971
J500 kanal 3 51514 — Steering Control Module
J500 kanal 4 89753 — Steering Control Module
J500 kanal 5 26485 — Steering Control Module
J393 19283 — блок комфорта
sitzbelegung zuruecksetzen 10522
anp menuetaste 86661
stellglieder AFS 15284
6C 22351 — Back-Up Camera — to enable the adaptation
J446 71679 — Parallel Parking Assistance Control Module
Расшифрованные каналы (по тексту VAS PC)
Коды для кодирования ваг-комом
Коды для кодирования ваг-комом
Выкладываю свой сборник кодов для кодирования, может кому поможет
Адаптация дроссельной заслонки
В блоке управления двигателя можно выполнить процедуру адаптации дроссельной заслонки.
Делается это для того, чтобы заново обучить блок, где есть реально закрытое положение заслонки, а где открытое. Со временем из-за грязи этот диапазон немного меняется, для его восстановления и проводится адаптация.
Адаптацию дроссельной заслонки поддерживают не все двигатели, однако большинство — поддерживает.
1) Заходим в блок «Двигатель»
2) Выбираем «Базовые установки»
3) Вручную вводим канал «60» и жмём «Запуск». Если чуть выше справа есть кнопка On/Off, ее также нужно нажать. Если пишет «Ошибка», то канал — 98й. Если и там и там «Ошибка», значит Ваш мотор не поддерживает эту функцию и заслонка автоматически адаптируется при каждом запуске.
Сброс и выставление сервисных интервалов
В более-менее современных автомобилях есть возможность установить пробег до сервиса, когда приборка будет напоминать водителю поехать заменить масло. Стандартно интервал составляет 15000 км.
Во-первых сброс его после замены масла ВАГ-КОМом происходит так:
1) Войти в Панель приборов
2) Кнопка «Адаптация»
3) 2й канал
4) Сохранить имеющееся значение
И установка интервалов (зависит от автомобиля!, инструкция приведена для распространённых кузовов А4 8Е):
1) Войти в Панель приборов
2) Кнопка «Адаптация»
3) 42й канал (минимальное значение, в тыс. км)
4) 43й канал (максимальное значение, в тыс. км)
5) В каждом из этих каналов сохранить требуемые значения
Соответственно если, к примеру, в 42м канале записать цифру 5, а в 43м — 7, то получится, что при пробеге через 5 ткм будет загораться индикация «до сервиса 2 ткм», а в 7 ткм будет появляться настойчивая рекомендация ехать в сервис
Далее. На тех приборках, где загорается In1 или In2 (ln1 ln2):
В ваг коме:
Блок 17 — панель инструментов (приборов)
Кнопка 10 — Адаптация
05 канал — OIL в тысячах километров
06 канал — In1 в тысячах километров
07 канал — In1 в десятках дней
08 канал — In2 в тысячах километров
То есть пример: заходим в 6 канал и ставим 10. 10 значит что следующий раз In1 загорится через 10 тысяч км.
Адаптация заслонок климат-контроля
Часто всплывает вопрос о том, как адаптировать заслонки климата на автомобилях концерна VAG.
Всё предельно просто: нужно зайти в блок Климата (0, затем выбрать режим «Базовые установки» и открыть канал 001. Обязательно дождаться, когда все цифры станут «000».
Климат при этом может быть включен или выключен — без разницы.
Автоматическое закрытие дверей при скорости более 15 км/ч:
1.Выбираем контролер — 35 Центральный замок (№ блока 4и0 962 258 D)
2.Далее выбираем — 07 Кодировка (запоминаем стоящий код) у меня был 06721.(32512)
3.Прибавляем 32 к данному коду получается — 06753, и вписываем его.
4. Жмем окей и наслаждаемся!
Изменение языка приборки
17 приборка >10 адаптация > канал 04
Выбор языка / Sprachvariante
Только для приборных панелей Midline/Highline
00001 – Немецкий / Deutsch
00002 – Английский (для Японии и Арабских стран) / Englisch (fur Japan und Arabische Staaten)
00003 – Французский / Franzosisch
00004 – Итальянский / Italenisch
00005 – Испанский (и Мексика) / Spanisch (auch Mexiko)
00006 – Португальский/Бразильский / Portugiesisch/Brasilianisch
00008 – Китайский / Chinesisch
Для всех 4В кузовов (включая allroad) — через VagCom добавляете к кодировке блока комфорта 32.
Вводить надо методом складывания. Прибавление или отнимание каждого числа от кодировки соответственно включает или выключает функции.
Автозакрывание + багажник + стекла =
«ххххх» + 00032 + 00016 + 00064 = «ххххх» + 00112
Автозакрывание + стекла =
«ххххх» + 00032 + 00064 = «ххххх» + 00096
__________________
+000001 — Открытие с радио ключа
+000002 — подтверждение сигнализации светом
+000004 — Поэтапное открытие дверей через брелок (сначала водительская дверь, потом пассажирские)
+000008 — Активация сигнализации (если установленна)
+000016 — закрытие багажника при 5 км\ч
+000032 — закрытие дверей после 15 км\ч
+000064 — комфорт с радио ключа.
+000128 — по правой стороне руль
+000256 — Логика задних дверей
+000512 — Мигание один раз при закрытии
+001024 — при закрытии звук сигнал — если установленна шттная сигналка.
+002048 — набор для США
+004096 — remote мигание светом при открытии с радио ключа
+008192 — деактивирует управление с радио ключа.
4- ступенчатая АКПП Кодирование:
000?x: Режим DSP (Dynamic Shift Points = Адаптация под стиль вождения)
0 = DSP включено
1 = DSP отключено 000x?: Режим работы
0 = Заводской (Адаптивное поведение)
1 = Экономичный (переключения на более низких оборотах)
2 = Спортивный (переключения на более высоких оборотах)
Общие установки:
00000 = Заводской режим
00011 = Экономичный режим
00012 = Спорт режим
5- ти ступенчатая АКПП (01V) Кодирование:
Педаль газа с тросовым приводом:
00000 = Стандарт (DSP включена)
00010 = Стандарт (DSP отключена)
Педаль газа электронная:
0?xxx: Наличие функции типтроник — ручное переключение передач
0 = Кнопки типтроника отсутствуют
1 = Кнопки типтроника присутствуют 0x?xx: Стратегия переключения
0 = Старая стратегия (Переключается на первую передачу после полной остановки)
1 = Новая стратегия (Автоматически переключает вверх-вниз до достижения лимита по оборотам, переключается вниз при кик-дауне
0xx?x: Dynamic Shift Program (DSP = адаптивный режим)
0 = DSP включена
1 = DSP отключена 0xxx?: Регион/Привод
1 = Полный привод (Большинство стран)
2 = Полный привод (Северо-Американский регион)
3 = Передний привод (Большинство стран)
4 = Передний привод (Северо-Американский регион)
6- ти ступенчатая автоматическая (0и/Мультитроник)
Адаптация:
Включено зажигание и заведён двигатель Нет ошибок в памяти блока управления
Температура масла в АКПП находится в диапазоне от 60ти до 90 градусов Цельсия Движения при выполнении процедуры должны быть плавными, без резкого открытия газа и торможений
1) Войти в блок АКПП (02)
2) Адаптация (10), Канал 000, читать-сохранить 000.
3) Открыть «Измерения» (08), выбрать канал 10 в одной строке и канал 11 в другой
4) Добиться значения «Адаптация в норме» в обоих окнах.
Для проведения адаптации нужно проехать 20 метров (сначала вперёд) и стоять на тормозе. Аналогично двигаться около 20 метров назад, стоять на тормозе. Может потребоваться сделать так до 5ти раз, пока адаптация не будет выполнена.
5) Выйти из контроллера.
Настройка для бензиновых двигателей:
Channel 01 — настройка оборотов холостого хода.
Channel 02 — подстройка состава смеси, при увеличении нагрузки. обогащение смеси под нагрузкой, когда тапка нажимается резко.
Channel 03 — подстройка состава смеси, при уменьшении нагрузки. обогащение смеси при плавном нажатии на тапку или при замедлении.
Channel 04 — обогащение в фазе *после старт*
Channel 05 — обогащение в фазе *прогрев*
Channel 06 — лямбда-регулирование. Задает скорость реакции контроллера на изменение сигнала с лямбды, большие значения — реакция быстрее,
меньшие значения — реакция медленнее.
Channel 07 — дополнительная компенсация ограничителя скорости. Задает ограничение, добавляя по 1км/час
Channel 08 — отвечает за обогащение в фазе «старт».
Channel 09 — компенсация угла опережения зажигания. Регулирует угол с шагом 0.75 градуса во всем диапазоне оборотов
Channel 10 — базовый коэффициент подстройка по топливу (работает во всех режимах)
Channel 11 — рециркуляции выхлопных газов (EGR/AGR)
Channel 12 — настройка давления наддува, только для турбо машин, большие значения — увеличивают давление наддува, меньшие значения — уменьшают давление наддува.
Channel 13 — не используется
Channel 14 — дополнительная компенсация момента на х.х. Регулирует нагрузку двигателя на холостом ходу большие значения — увеличивают спецификацию по нагрузке на холостом, меньшие значения – уменьшают.
Логины:
APT/APU = 01283, либо 12830, либо 07825, либо 37825, 45678
ADR (до 97 года вып.) = 06589
ADR (vin ЭБУ: 8D0 907 558) = 03256
ADR (примерно после 98 г.вып.) = 02145
ABC (только для блоков 4A0 907 473D/P) = 02102
ACK ALF AGA = 01283
APU, APT, ADP, AWT: 01283, 12830, 07825, 37825
ABC: 02102
Настройки дизельного двигателя…
Channel 01 — кол-во впрыскиваемого топлива на Хол. Ходу
Channel 02 — регулировка оборотов Х.Х.логин не нужен
Channel 03 — работа системы рециркуляции отработавших газов
Channel 04 — не трогать. (угол впрыска)
Channel 05 — количество топлива при запуске
Channel 12 — изменение времени работы свечей накала ( подогрева перед запуском)
Channel 18 – настройка ограничителя скорости. Можно только понизить, обратно не вернёшь!
Login code:
2.5 V6 TDI type AFB = 26262
для всех остальных дизелей = 12233,
выходим из блоков измерений [08] и заходим в LOGIN [11] — вводим ваш код (т.к. без него мало что доступно будет), и затем в Адапатацию [10]
по-большому счету, нам хватит 00, 01, 02, 03 и 12. т.к. игры с остальными могут быть опасны (особенно с углом впрыска), впрочем при незаводе машины, как раз
канал 04 и 05 могут и помочь.
канал 00 — сброс настроек на «дефолтные».
лучше выполнять на включенном зажигании, но не заведенном двигателе (впрочем последнее тоже возможно — данные принимаются)
тут вы ничего не можете делать, кроме нажать сохранить (Save) цифру 000.
после этого рекомендуется закрыть (Close) и еще раз закрыть (уже контроллер) — выключить зажигание — включить (или завести) снова.
Канал 01 — кол-во впрыскиваемого топлива (говорят что это касается только Холостого Хода. но у меня есть сомнения., думаю не только на холостой влияет, т.к. изменение подаваемого количества влияет на расход и что интересно на плавность переключения АКПП, кроме шуток, видел уже такое)
условия:
— двигатель заведен
— двигатель ПРОГРЕТ
— все потребители ВЫКЛ. (магнитолы, конд., клима и т.д.)
— данные спецификации: 2.5 to 9 mg/h (что это значит см. в первой части)
что с ними делать? вы можете играться ими.
— если сместить ближе к 2.5 (на 3-4) — педаль газа станет «отзывчивее»
— если наоборот к 9 (5-7) педаль обмякнет, но снизится расход топлива.
оптимум наверно 5, впрочем зависит от амбиций ушастой прокладки (между рулем и сидением) Переключение американского свечения фар на обычный.
Изначально меня посещал вариант о включении скандинавского режима, но решил остановится на обычном.
«09-Cent. Elect.» → «Recode — 07»
Исходное значение «01003», меняем на «01001» (для галогена!).
Теперь «желтки» при включенных габаритах отключены и работают только как поворот. Противотуманные фары не выключаются при включении дальнего света.
Утверждаем «Do It!» и все готово.
Все необходимое сделано и теперь очень доволен.
Vag Com, Вася Диагност или как порадовать себя и своего коня
Всем доброго дня.
Хочу поделиться опытом активации дополнительных функций(скрытых или платных).
Владею Леоном уже второй год.
Очень доволен, но всегда хочется что-то новенького.
Огромное Спасибо REVO за чип, но это было только начало.
Приобрел себе шнурок, кстати благодаря Амету(REVO) и тут началось…
Проверил на своём коне всё ну или почти всё…
Теперь по порядку, что получилось и радует глаз.
ИНСТРУКЦИЯ:
Что нужно для применения данных кодировок?
1. Автомобиль Seat Leon MK3, шнур VAG-COM или Вася диагност, программа VCDS, работающие мозги и прямые руки (либо друг со всем этим).
У кого нету шнурка или друга, пишите, помогу.
1.1 Подключение шнура VAG-COM
Ноутбук и автомобиль должны быть выключены. Магнитолу лучше выключить, а коробку (если это автомат) перевести в положение «Parking». Подключаем шнур к ноутбуку, затем подключаем к VAG разъему. Первым запускаем ноутбук, затем включаем зажигание, но не запускаем двигатель и только после этого запускаем программу. В процессе работы шнур не вынимаем. Авто можно заводить и глушить, но работает программа только тогда, когда подается питание на авто как минимум в положении «зажигание». Только при таком алгоритме гарантирована долгая жизнь шнура и блоков в автомобиле. При заведённом моторе многие кодировки не активны.
Отключаем шнур в обратном порядке: закрываем программу, выключаем ноутбук, глушим авто, выдергиваем шнур из авто, затем из ноутбука.
1.2 Кодирование
Чтобы изменить какой-нибудь бит в каком-нибудь Байте какого-то блока:
Входим в окно выбора блока управления с помощью функции «Выбор»
В открывшемся окне выбираем необходимый нам блок
В открывшемся окне управления блоком выбираем «Кодирование – 07»
В открывшемся окне нажимаем «Длинное кодирование»
В открывшемся окне видны Байты и биты, которыми и активируются/деактивируются функции. Для активации необходимо поставить галочку (отметить) в бите, ну а для деактивации ее убрат либо выбрать из списка (где это возможно).
Для сохранения значения битов нужно с помощью кнопки «Tab» перейти на другой бит или нажать Enter, а затем в верхнем левом углу нажать «Выйти» и в окне кодировки нажать «Выполнить», чтобы сохранить новую кодировку. Не забываем выходить из блока, чтобы на деле проверить функцию в работе.
После активации какой-либо важной функции нужно ставить авто на охрану штатной сигнализации! После постановки на охрану, происходит перезагрузка кодировок и после снятия с охраны новый код будет считываться уже из памяти EEPROMа! Только тогда происходит полная активация функции.
1.3 Адаптация
Иногда кодирование производится через адаптацию какого-либо блока. По аналогии с кодированием доходим до окна управления блоком и выбираем «Адаптация – 10»
В верхнем списке выбираем нужный канал и нажимаем «Прочитать»
В обновившемся окне видим подсказку, вводим нужное значение, нажимаем «Сохранить» и выходим из блока
1.4 Включение скрытых битов
Описание
Почти каждый, кто самостоятельно лез в мозги автомобиля с помощью VAG-COM, сталкивался с проблемой скрытых битов, которые порой очень нужны для активаций каких-либо функций.
Особенности
Работает на всех версиях программ и является самым простейшим и действенным, т.к. требует лишь понимания различия «0» от «1».
Метод
Байт состоит из 8 битов, в нашем случае они нумеруются с 0 до 7. Если мы посмотрим в окно двоичной кодировки Байта, то увидим 8 символов каждый из которых «0» или «1». Как не трудно догадаться 0 — выключено, 1 — включено. Только нужно помнить, что значения в двоичном формате обратные десятеричному исчислению. Иными словами считаем биты в двоичной кодировке справа налево от 0 до 7. Легко читать двоичное значение, если представить его в номерах битов: 76543210. И чтобы активировать скрытый бит, необходимо всего лишь изменить нужный символ в двоичном коде с «0» на «1» и нажать «Tab» или «Enter», чтобы значение сохранилось.
Пример
Если надо включить только 1, 3, 4 и 7 биты, то двоичное значение будет выглядеть так: 10011010.
Если надо включить только 0 и 2 биты, то двоичное значение будет выглядеть так: 00000101.
Важно знать, что Блока комфорта на Seat Leon MK3 нет (46 блок комфорта), его функции выполняет 09 блок центральной электроники, который имеет особенность. Если Вы ездили на авто перед кодированием, то он не отвечает на команды. Чтобы получить ответ от 9 блока — вытащите ключ из замка зажигания и потом включите зажигание или заведите двигатель, тогда блок выйдет на связь. Так же блок может не отвечать, если автомобиль заблокирован изнутри.
Ответственность
Все что Вы делаете, Вы делаете на свой страх и риск! По имеющейся информации от ОД ужесточены правила гарантии. Всем ОД поступила официальная TPI из службы тех поддержки по установке всяких допов и активации разных функций. В которой сказано, что даже при безобидной активации «Corner» и установке диодных ламп, не говоря о более серьезных доработках, ОД имеют право отказать в гарантийном ремонте электрооборудования автомобиля. Будьте предельно осторожны!
Работа клаксона на заглушенном автомобиле
По умолчанию клаксон работает только при включенном зажигании или запущенном двигателе. Этой кодировкой можно включить работу клаксона даже на заглушенном автомобиле при вынутом ключе.
16 блок → кодирование(07) → длинное кодирование → 2 Байт → 2 бит → выключить
Опускание правого зеркала при движении задним ходом
Для работы данной функции необходимо установить переключатель управления зеркалами на правое зеркало®
52 Блок → кодирование(07) → длинное кодирование → 4 Байт → 2 бит → включить→ 3 бит → включить

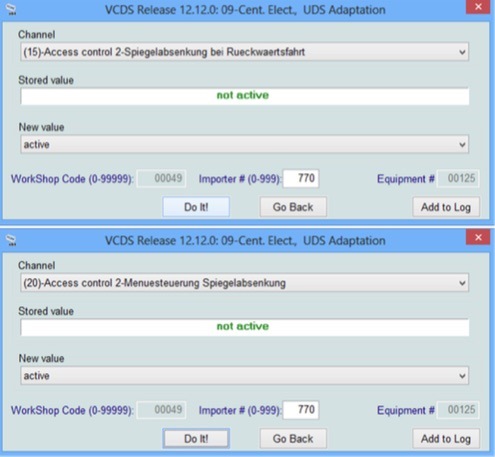

09 Блок→ закрытая область(16) → ввести код доступа 31347 → адаптация(10) → найти параметр (15) Access Control 2-Spiegelabsenkung Bei Rueckwaertsfahrt → активировать → найти параметр (20) Access Control 2-Menuesteuerung Spiegelabsenkung → активировать
Звуковое оповещение при открытии и закрытии авто
09 Блок→ закрытая область(16) → ввести код доступа 31347 → адаптация(10) → найти параметр (1)-Ruckmeldungssingale-Akustische Rueckmeldung entriegeln → установить Да → найти параметр (2)-Ruckmeldungssingale-Akustische Rueckmeldung verriegeln → установить Да → найти параметр (8)-Ruckmeldungssingale-Akustische Rueckmeldung global → активировать → найти параметр (7)-Ruckmeldungssingale-Menuesteuerung Akustische Rueckmeldung → активировать → найти параметр (3)-Ruckmeldungssingale-Dauer der Akustischen Rueckmeldung vom einfachhorn → установить Normal
Секреты мастерства от А до Я для начинающих. VCDS (VAG-COM) – осваиваем новый уровень.
Тема в общем-то далеко не новая и неоднократно здесь уже в подробностях описывалась отдельными уважаемыми драйвовчанами. Попробую и я внести свои 5 копеек в общую копилку знаний и опыта.
С каждым годом растет число счастливых обладателей диагностического оборудования различных производителей, но как показывает практика или наблюдения – грамотно распоряжаться чудо-шнурком умеют далеко не многие. Здесь может таиться некая доля опасности, потому как непрофессиональное «ковыряние» в мозгах своего любимого железного коня не всегда проходит безболезненно. Проводить здесь ликбез не вижу ни смысла, ни желания – каждый для себя решает сам, наращивать багаж знаний или нет. Расскажу лишь пожалуй об одной из проблем, с которой неизбежно сталкиваются начинающие – это отсутствие описания длинного кодирования. По большому счету, для разовой акции по кодированию своего авто это описание нафиг не нужно – включил искомые биты по инструкции и забыл. Кто имеет желание развиваться дальше – милости прошу в мой блог)))) вашему вниманию и предлагается данная тема.
Итак, имеем задачу по кодированию блока ESP MK100 3Q0907379T автомобиля платформы MQB — Skoda Octavia A7. Для этой задачи у нас имеется шнурок c программой VCDS/Вася Диагност одной из последних версий и инструкция по кодированию функций блока ESP. В моем случае добавлю сюда некоторые справочные данные – лишними не будут. Ну, можно начинать!
Запускаем программу VCDS или Вася (у кого какая есть), выбираем блок 03 – кодирование – длинное кодирование… Дальше всем знакомая картина маслом:
Разработчик ПО сообщает, что доступна неполная информация по кодированию этого блока.
А если быть точнее, то информации и вовсе нет. Вместо нужных нам для кодирования битов – пустые поля. Для начинающих это шок, боль и засада. Для более опытных и знакомых с шестнадцатеричной и двоичной системами счисления уже не так прискорбно – можно воспользоваться функцией Lcode2 и проставив там нужные биты прописать новые значения в байтах.
Вроде бы и задача выполнена, блок перекодирован. Но…
Каждый раз заниматься такими манипуляциями не совсем удобно, да и есть риск посчитать что-нибудь не так. А почему бы нам для таких случаев не написать для программы свой лейбл-файл с описанием длинного кодирования? Скажете сложно и не знаете как это осуществить? Да, для начинающих покажется сложно и почти нереально… пока не станет понятен принцип.
Идем в директорию с программой.
Для начала нужно определить, к какому лейбл-файлу обращается программа при кодировании искомого блока. В нашем случае – это блок 3Q0907379T, адрес блока ESP – 03. Значит путь к лейбл-файлу для кодирования этого блока прописан в редирект-файле: 3Q-03 (3Q – это первые два знака номера блока, 03 – адрес блока).
Находим в этом файле строку с номером нашего блока ESP:
REDIRECT, 5Q0-907-379-ESP-V1.CLB, 3Q0-907-379-T
Значит в режиме длинного кодирования нашего блока программа обращается к лейбл-файлу, прописанному в этой строке: 5Q0-907-379-ESP-V1.CLB. Ищем его в папке Labels.
То есть никакого описания битов длинного кодирования, а только то, что мы и видели при выборе длинного кодирования блока 03. Вот этот файл и возьмем за основу. Описание для байтов с 0 по 22 начинающему пользователю не пригодится и кодировать там ничего не нужно. Для тех кому интересно: в этих байтах закодирована информация об автомобиле и тормозных механизмах, кроме того в байтах 5, 7, 9, 11, 13 закодированы последние пять знаков VIN автомобиля. А вот все интересное и нужное начинается с байта 23. Информацию берем с любого доступного и проверенного ресурса, и из своих записей в тетрадке. Как правило, составляется описание только тех байтов и битов, которые используются при кодировании функционала блока.
Вариантов описания тех или иных байтов/битов может быть несколько. Вот основные из них:
LC, 23,1, расширенная настройка XDS plus включена – Это описание бита 1 в байте 23.
LC, 23,4, — Это без описания бит 4 в байте 23, для того случая, если нужно отображение бита, а описания не знаем. Можно также вместо описания указать: нет данных.
LC, 23,5, нет данных
LC, 24,1=, этот байт не кодируется – В этом случае биты отображаться не будут, а в строке на уровне бита 1 будет отображаться надпись: этот байт не кодируется.
LC, 24,3=, используйте справочные данные – То же самое, что и выше.
1,00, Hill-Hold control отключен
LC, 25,0
1,01, Hill-Hold control (для полного привода AWD) активирован
LC, 25,0
1,03, Hill-Hold control (для переднего привода) активирован – Такой формат используется, когда для кодирования функции применяется то или иное сочетание нескольких битов, дающих в сумме указанное значение (в шестнадцатеричном формате).
В последних строках файла, начинающихся на S00, S01 и т.д., указываются коды доступа для блока, которые потом будут отображаться в подсказке рядом с окошком в закрытой области. В блоке 03 таких кодов несколько, но нам понадобятся только два:
S00, Электроника тормозной системы (J104) код доступа
S01,40168 = применение базовых параметров
S02,20103 = применение параметров адаптации 2
В итоге наш файлик (в формате LBL) будет выглядеть примерно так:
Сохраняем изменения в файле и кидаем его в папку User
Но это еще не все. Для того, чтобы наш файл заработал – его надо прописать в редирект-файле. Напомню, что в программе файл был в зашифрованном формате CLB и в таком же виде был прописан в редирект-файле. Теперь наш файл имеет формат LBL – эти изменения мы и пропишем.
REDIRECT, 5Q0-907-379-ESP-V1.LBL, 3Q0-907-379-T
Можно либо исправить строку в файле, либо добавить дополнительно к существующей. При выборе режима длинного кодирования программа сначала ищет нужный лейбл-файл в папке User, а уж потом в папке Labels. В случае необходимости наши файлы всегда можно из папки User временно переместить в другое место или переименовать – тогда программа их «не увидит» и будет работать стандартно.
Измененный редирект-файл можно либо оставить в формате LBL (удалив из папки первичный файл в формате CLB), либо перевести обратно в формат CLB при помощи программы Converter 0.5. Работать будут одинаково.
Теперь можно запустить программу, выбрать блок 03 – кодирование – длинное кодирование… и картина маслом уже совсем другая)))
